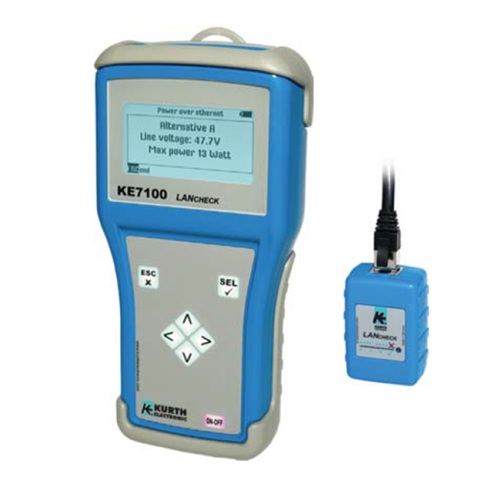

在局域网建设、办公网络维护和小型数据中心调试等场景中，以太网性能测试仪是保障网络连通性和传输稳定性的关键工具。KURTH KE7100以太网性能测试仪作为德国库尔特电子推出的高性价比手持式设备，凭借操作简便、功能实用、稳定性强的特点，成为网络技术人员的理想选择。该设备能够精准完成线缆连通性检测、线长测量、故障定位和PoE供电测试等核心任务，适配UTP、STP、同轴电缆等多种常见线缆类型，广泛应用于中小企业办公网络、校园机房和商铺布线等场景。其轻量化设计和长效续航能力，确保了在各类现场环境中的灵活使用，为网络测试提供了高效可靠的解决方案。

仪器核心技术参数

KURTH KE7100以太网性能测试仪的技术参数围绕线缆测试、PoE供电检测和硬件适配等核心需求展开，以下为详细参数表格，所有数据均基于标准测试环境（温度0-50℃，湿度90%无凝露）：
表格

参数类别	具体指标	详细说明
线缆测试	支持线缆类型	UTP、STP、FTP、同轴电缆，兼容568A、568B、USOC等接线标准
	核心测试功能	连通性检测、开路/短路定位、串绕错误识别、反接检测、线对分配验证
	线长测量	范围2m-150m（基于TDR技术），支持16种内置电缆类型及波速因数（VF）自定义
	故障定位精度	定位误差≤±2%或±0.3m（取较大值），可显示故障点距离测试端的具体数值
PoE测试	支持标准	兼容IEEE802.3af（PoE）、IEEE802.3at（PoE+）、IEEE802.3bt（PoE++）
	测试参数	测量线路电压、电流，计算输出功率，直观显示供电类型（A类或B类）
硬件配置	接口类型	标准RJ45测试端口，支持远端KE7010模块连接（最多32个）
	显示与操作	图形化显示屏，支持接线图可视化显示，按键布局简洁，带功能快捷键
	电源供应	4节1.5V5号碱性电池，续航时间＞40小时，支持自动关机节能功能
	物理特性	尺寸195×100/78×45mm，重量380g（不含电池），ABS坚固外壳防跌落
安全防护	过压保护	主机和远端均支持100V过压保护，适应复杂现场电压环境
	电磁兼容	符合工业级电磁干扰标准，确保在多设备环境中测量数据稳定
辅助功能	寻线功能	集成音频信号跟踪功能，可配合PROBE310探测探头查找目标线缆，支持4种音频频率
	端口识别	Link-Blink功能可使交换机对应端口LED灯闪烁，快速匹配线缆与端口
	存储与扩展	支持测试数据本地存储，可通过配套软件导出至PC，支持远端模块编号自定义（01-32）

该设备还具备用户可配置电缆库功能，允许技术人员根据常用线缆类型编辑和保存参数，后续测试时直接调用，大幅提升重复测试的效率。其简洁的操作界面和图形化故障提示，即使是经验有限的技术人员也能快速上手，降低了网络测试的技术门槛。

核心测试原理

KURTH KE7100以太网性能测试仪的核心测试原理基于时域反射（TDR）技术、PoE供电检测原理和音频寻线技术，三大技术协同工作，覆盖网络测试的核心需求。
（一）线缆测试原理（TDR技术） 线缆测试是KURTH KE7100以太网性能测试仪的核心功能，其原理基于成熟的时域反射技术。设备向被测线缆发送一束高频电脉冲信号，该脉冲信号在线缆中以恒定速度传输，传输速度由线缆的波速因数（VF）决定，而波速因数与线缆的材料成分、结构设计和绝缘层特性直接相关。当脉冲信号遇到线缆特性阻抗变化的位置时（如开路、短路、串绕点、接头等），部分信号会发生反射，不同故障类型对应不同的反射特性。

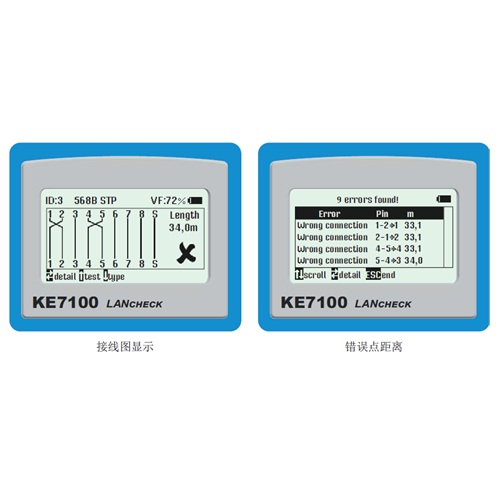

短路故障时，反射脉冲与入射脉冲极性相反，设备通过捕捉这一特征信号，结合时间差计算出短路点距离；开路故障时，反射脉冲与入射脉冲极性相同，同样通过时间差换算距离；串绕或反接会导致线缆内部阻抗突变，产生特定幅度的反射信号，设备通过分析信号波形即可识别该类故障。KURTH KE7100以太网性能测试仪将反射信号转化为可视化的接线图和数据数值，在屏幕上清晰标注故障类型和距离，技术人员无需专业分析即可快速定位问题。对于多芯电缆，设备可同时测试所有线对的连通状态，自动识别线对分配错误，大幅提升测试效率。
（二）PoE供电测试原理
KURTH KE7100以太网性能测试仪的PoE测试功能基于对供电线路电气参数的精准测量，无需复杂配置即可完成检测。测试时，设备模拟PoE受电设备（PD）的负载特性，接入被测PoE交换机或注入器的RJ45端口，通过内置高精度传感器实时采集线路电压和电流数据，并根据功率公式计算实际输出功率。
设备能够自动识别PoE供电标准（PoE/PoE+/PoE++）和供电类型（A类：1-2、3-6线对供电；B类：4-5、7-8线对供电），并在屏幕上直观显示。若供电电压波动超出标准范围、功率不足或极性错误，设备会通过图形提示和数值标注发出警示，帮助技术人员快速排查PoE交换机、供电线缆或受电设备的问题。该测试原理无需断开现有网络连接，可在线进行检测，避免影响网络正常运行。
（三）音频寻线技术原理
音频寻线功能是KURTH KE7100以太网性能测试仪的特色功能之一，其原理基于音频信号的传输与感应接收。设备向被测线缆发送特定频率的音频信号（支持4种频率可选），该信号沿线缆传输并向外辐射微弱电磁场。技术人员使用PROBE310探测探头在线缆束或墙体附近移动，探头通过感应电磁场强度变化，以声音和LED指示灯的形式提示信号强度，信号最强处即为目标线缆位置。
该技术无需断开线缆连接，可在有源网络中使用，即使线缆处于通电状态也能精准寻线。在办公网络布线密集、线缆标识不清的场景中，音频寻线技术能够快速区分目标线缆，解决了传统寻线依赖标识或逐段排查的繁琐问题，大幅提升布线维护效率。

仪器核心功能与操作流程

（一）核心功能解析
KURTH KE7100以太网性能测试仪的功能设计聚焦实用性和便捷性，核心功能覆盖网络测试的主要场景。线缆测试功能不仅能快速检测连通性，还能精准定位开路、短路等故障点，屏幕显示的接线图可直观呈现线对连接状态，串绕、反接等错误一目了然，无需技术人员具备复杂的网络知识即可解读。
PoE测试功能操作简便，接入线缆后设备自动开始检测，几秒内即可显示供电标准、电压、电流和功率等参数，适用于验证PoE交换机对无线AP、监控摄像头等设备的供电能力，确保供电稳定性。音频寻线功能配合PROBE310探头，可穿透墙体、地板定位目标线缆，在机房整理、线缆更换等场景中发挥重要作用。
端口识别功能（Link-Blink）通过发送特定信号，使交换机对应端口的LED灯规律闪烁，快速匹配线缆与端口的对应关系，解决了机房线缆密集难以区分的痛点。支持最多32个远端KE7010模块的连接与配置，可实现长距离线缆的两端同步测试，无需技术人员往返奔波，尤其适用于校园机房、多层办公楼等大范围布线场景。
（二）标准操作流程
使用KURTH KE7100以太网性能测试仪进行网络测试的流程简洁高效，无需复杂培训即可掌握。首先进行测试准备：根据线缆类型选择合适的测试线，将测试线连接至设备的RJ45端口；若测试长距离线缆，可在远端连接KE7010模块并通过设备配置编号（01-32）；确保被测线缆无高压电接入，PoE测试前需确认供电设备正常通电。 开机后，设备自动进入主菜单，用户可通过按键选择对应测试模式：线缆测试模式下，选择内置电缆类型或自定义波速因数，将测试线连接至被测线缆两端，按下测试键后，设备自动完成连通性检测、线长测量和故障定位，测试结果以图形化接线图和文字提示显示，故障点距离精确到0.1m；PoE测试模式下，直接将设备接入PoE端口，无需额外配置，设备自动显示供电标准、电压、电流和功率参数；寻线模式下，启动音频信号发射功能，使用PROBE310探头在目标区域移动，根据声音和LED提示定位线缆。

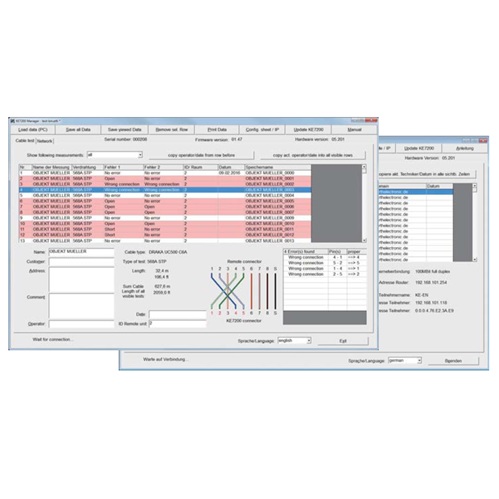

测试完成后，可通过设备的存储功能保存测试数据，或通过配套软件导出至PC进行存档。对于故障线缆，可根据设备提示的故障类型和距离进行针对性排查，修复后可再次测试验证，确保问题彻底解决。整个操作流程无需连接电脑或复杂配置，完全满足现场快速测试的需求。

典型应用场景

KURTH KE7100以太网性能测试仪的应用场景集中在中小型网络环境，其简洁实用的功能的设计完美适配各类轻量化测试需求。在中小企业办公网络维护中，该设备可快速排查因线缆老化、接头松动导致的网络中断问题。例如，当办公电脑出现无法联网故障时，技术人员使用KURTH KE7100以太网性能测试仪连接网线，几分钟内即可判断是线缆断路、短路还是交换机端口故障，避免盲目更换设备或重新布线，大幅缩短故障排查时间。
校园机房和教室布线验收中，KURTH KE7100以太网性能测试仪能够批量检测线缆连通性和PoE供电能力。机房内布线密集，传统人工检测效率低下，而该设备可快速完成每个信息点的测试，定位串绕、反接等布线错误，确保学生机和教学设备的网络连接稳定；对于支持PoE供电的无线AP和监控摄像头，可同步验证供电是否符合设备需求，避免因供电不足导致设备无法正常工作。
商铺和小型办公场所的布线调试中，KURTH KE7100以太网性能测试仪的轻量化设计和便携性体现出显著优势。技术人员可随身携带设备，快速完成布线后的连通性检测和故障排查，无需复杂工具即可开展工作。其长效电池续航能力确保了一整天的现场测试需求，无需频繁更换电池或寻找电源接口，提升了布线调试的效率。

KURTH KE7100以太网性能测试仪以其实用的功能配置、精准的测量能力和便捷的操作设计，在中小型网络测试领域展现出突出价值。其基于TDR技术的线缆故障定位、全面的PoE供电检测和高效的音频寻线功能，覆盖了局域网测试的核心需求，为网络建设和维护提供了有力保障。无论是布线验收中的批量检测、故障排查中的精准定位，还是日常维护中的快速验证，该设备都能凭借简洁的操作和稳定的表现，帮助技术人员高效完成工作。
随着中小企业数字化转型的推进，办公网络、小型机房的建设和维护需求持续增长，对高性价比、易操作的网络测试工具需求日益迫切。KURTH KE7100以太网性能测试仪凭借其高性价比和实用功能，完美契合这一市场需求，成为中小企业、校园和商铺网络测试的优选设备。对于追求高效、便捷网络测试的用户而言，KURTH KE7100以太网性能测试仪无疑是一款值得信赖的专业工具，将持续为各类小型网络场景提供稳定、可靠的测试支持，助力网络系统的顺畅运行。
