Gossen SYSKON P3000作为GMC-IMesstechnikGmbH推出的高端实验室级直流电源，凭借先进的开关控制器技术、卓越的输出精度和丰富的功能配置，在科研开发、产品测试、工业生产等领域占据重要地位。该电源融合了恒定电压、恒定电流双模式控制、精准的参数调节、完善的保护机制以及灵活的通信接口，能够满足从基础电路测试到复杂系统仿真的多样化需求。其紧凑的19英寸机架式设计兼顾了实验室桌面使用与系统集成部署，而短响应时间和低纹波特性使其成为对电源性能要求严苛的应用场景的理想选择。本文基于权威技术资料，从仪器概述、核心参数、测试原理、功能特性及应用价值等方面进行全面解析，为用户提供详实的技术参考。Gossen SYSKON P3000是一款高精度可编程直流电源，广泛应用于电子测试、自动化系统及实验室环境中，具备高测量精度、快速响应时间和灵活的控制接口，适合对供电稳定性与编程精度要求较高的场景。

Gossen SYSKON P3000是一款采用初级开关模式调节器的高精度可编程直流电源，专为实验室和工业系统应用设计。其浮动输出具备与市电输入及计算机接口的“安全电气隔离”特性，符合VDE/IEC标准的安全特低电压电路（SELV）分类，最大允许输出对地电位达240VDC，确保操作安全性与设备兼容性。

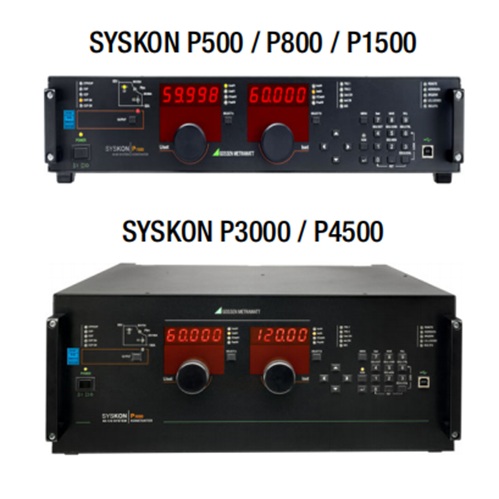

Gossen SYSKON P3000高精度可编程直流电源

该电源支持3×230VAC三相输入时输出3000W额定功率，3×115VAC输入时输出功率降至1500W，通过自动检测输入电压范围实现功率自适应调节。在firmware版本005及以上版本中，低输入电压状态下输出功率限制为额定功率的约55%，且可通过“POWER_ONRST”参数设置实现断电恢复后的功率自动校准。其机械设计采用19英寸×4HE标准机架尺寸（447×191×541mm），重量16kg，外壳防护等级达IP20，接口连接防护等级为IP00，兼顾了设备保护与散热需求。

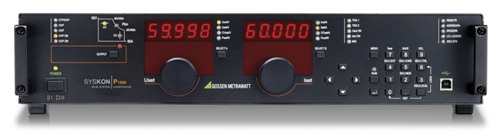

电源配备了完善的操作与显示系统，front面板包含双5位数字LED显示屏，可实时读取电压、电流、功率等测量值与设定值，通过LED指示灯清晰呈现工作模式、保护状态及接口状态。控制面板集成电压/电流调节旋钮、数字键盘、功能按键及滚动键，支持参数的快速调节与精确输入，同时提供菜单化操作界面，方便用户配置高级功能。


Gossen SYSKON P3000的核心性能参数彰显了其高精度、高稳定性的产品特性，以下为基于权威技术资料整理的关键参数表：

表格

类别	具体参数	规格数值
输出特性	电压设定范围	0~60V
	电流设定范围	0~120A
	额定功率（3×230VAC输入）	3000W
	额定功率（3×115VAC输入）	1500W
	电压设定精度（23±5℃，自动传感模式）	0.07%+48mV
	电流设定精度（23±5℃，自动传感模式）	0.1%+135mA
	电压温度系数	100ppm/℃
	电流温度系数	100ppm/℃
输出稳定性	静态系统偏差（100%负载波动，自动传感）	60mV（<500μV/A）
	纹波+噪声（10Hz~10MHz）	90mVss/10mVefff
	电流纹波+噪声（10Hz~10MHz）	70mAeff
	输出电压建立时间（0V→60V，空载/额定负载）	4ms/15ms
保护功能	过压保护（OVP）触发范围	3~80V
	过流保护（OCP）触发范围	6~160A
	过温保护（OTP）响应	自动关断输出
	反向极性保护负载容量	连续120A
通信接口	标准接口	USB1.1（兼容2.0）、RS232
	可选接口	IEEE488（IEC-625）
	RS232传输速率	1200~115200波特（可调）
环境适应性	工作温度范围	0~40℃
	存储温度范围	-25~75℃
	工作湿度（无冷凝）	≤75%相对湿度
	风扇噪声（30cm距离，低/高速）	17~28dBA（正面）、22~32dBA（背面）

这些参数确保了SYSKON P3000在宽工作条件下的稳定输出与测量精度，其电压设定分辨率达1mV，电流设定分辨率达2mA，能够满足精密电子设备测试的严苛要求。


Gossen SYSKON P3000基于“双闭环控制+功率因数校正”的核心设计，实现高精度电压与电流输出及测量，其测试原理可分为以下关键环节：

3.1主电路工作原理

电源采用初级开关模式调节器架构，通过高频开关转换实现市电到直流的高效变换。输入侧集成有源功率因数校正（PFC）电路，使电网输入电流接近正弦波，减少谐波污染，功率因数接近1。PFC电路工作频率典型值为47kHz，DC/DC转换频率为230kHz，通过高频开关降低了电源体积与重量，同时提升了动态响应速度。

输出侧采用电压与电流双闭环控制结构，根据负载特性自动切换恒定电压（CV）与恒定电流（CC）模式。在CV模式下，控制环路通过采样输出电压与设定值比较，调节PWM占空比使输出电压稳定在设定值，负载电流随负载电阻变化；在CC模式下，通过采样输出电流进行反馈调节，确保输出电流恒定，电压随负载变化。两种模式的切换无切换死区，过渡平滑，满足复杂负载条件下的稳定供电需求。

3.2测量与反馈原理

电源内置高精度测量电路，通过采样电阻采集输出电压与电流信号，经信号放大、滤波处理后送入ADC转换器。电压测量范围为-16.384~+98.300V，分辨率2mV；电流测量范围为-65.532~+196.600A，分辨率4mA；功率测量通过电压与电流信号实时相乘计算得出，分辨率100mW。

测量系统集成低通滤波器（MEAS_LPF），提供1ms、10ms、50ms、400ms四种时间常数可选，可根据测量场景抑制高频噪声，提升测量稳定性。测量数据一方面通过LED显示屏实时显示，另一方面反馈至控制环路用于输出调节，同时支持通过通信接口上传至计算机进行数据记录与分析。

3.3序列测试原理

SYSKON P3000的序列功能（任意函数发生器）是其核心测试能力之一，基于1700个序列存储单元实现电压-电流-时间曲线的可编程生成。用户可通过设置电压设定值（USET）、电流设定值（ISET）、停留时间（TSET）及功能请求（FSET），定义复杂的测试序列，支持电压斜坡、电流斜坡、子序列调用等多种功能。

序列测试的核心原理是通过内部定时器触发存储单元的参数读取与输出更新，停留时间可在0.001~65.535s范围内设定，支持连续循环或固定次数重复（1~255次）。测试过程中，电源自动按照预设序列切换输出参数，无需外部控制，可模拟汽车电子、航空航天等领域的动态供电场景，显著降低测试系统的控制复杂度。

3.4保护机制工作原理

电源集成过压（OVP）、过流（OCP）、过温（OTP）、反向极性保护等多重防护功能，其工作原理基于硬件比较器与软件监控的双重保障：

过压保护：通过独立硬件比较器实时监测输出电压，当电压超过OVSET设定值并持续OV_DELAY设定时间后，立即关断输出，响应时间仅200μs；

过流保护：采样输出电流与OCSET设定值比较，超过阈值且满足延时条件时触发保护，可选择关断输出或调用预设配置；

过温保护：通过温度传感器监测内部温度，当温度达到预警阈值（OTPLEVEL1）时发出警告，达到关机阈值（OTPLEVEL2）时自动关断输出，冷却后需手动重启。


4.1灵活的调节与控制方式

SYSKON P3000提供三种参数调节方式，满足不同应用场景需求：一是通过front面板的旋转编码器，支持十进制位选择与连续调节，调节精度可达设定分辨率；二是通过数字键盘直接输入数值，快速精准设定参数；三是通过模拟接口或计算机接口进行远程控制。

模拟接口支持0~5V外部控制电压输入，对应100%额定输出值，可实现电压与电流的外部闭环控制，控制系数ku=Usetnom/5V、ki=Isetnom/5V。同时，模拟接口提供电压（0~10V）与电流（0~10V）监测输出，可用于外部数据采集或闭环控制。

4.2主从协同与扩展能力

电源支持主从并联与串联操作，满足更高功率或更高电压的测试需求：

主从并联：将多台电源连接为“主-从”架构，由主设备统一控制输出电压与总电流，从设备通过电流监测信号跟随主设备输出，实现电流扩展，所有设备负载均衡；

主从串联：通过串联连接扩展输出电压，主设备控制总电压，从设备通过电压监测信号实现电压分配，确保各设备电压均衡，最大允许串联电压达240V（接地中性点时为480V）。

4.3完善的存储与通信功能

电源内置15个配置存储单元（SETUPmemory），可保存完整的设备配置参数，支持断电记忆；1700个序列存储单元（SEQUENCEmemory），可存储复杂的测试序列。通过计算机接口，用户可实现参数设定、状态查询、序列下载与运行控制等远程操作。

RS232与USB接口为标准配置，支持1200~115200波特率可调；可选的IEEE488接口扩展了工业自动化系统的兼容性。电源支持SCPI命令集，可与LabVIEW、Matlab等软件无缝集成，实现自动化测试系统搭建。

4.4特殊功能与测试优化

自动传感（Auto-sensing）模式：通过连接传感引线（SENSE+/-），自动补偿输出引线的电压降（每根引线最大1V），确保负载端电压精度，尤其适用于长引线供电场景；

动态吸收（DynamicSink）功能：自动激活用于快速放电输出电容，缩短输出电压从高值切换到低值的响应时间，可根据应用需求禁用；

极限值存储（Min-Max）功能：自动采集并存储测试过程中的电压、电流极值，结合公差带功能（ToleranceBand），可实时监测输出是否超出设定范围，并通过信号输出触发外部报警。


小编极仪银飞总结Gossen SYSKON P3000凭借其卓越的性能与丰富的功能，广泛应用于多个领域：在科研开发领域，可用于电子材料特性测试、新型电路设计验证、电力电子设备研发等；在产品测试领域，适用于汽车电子（如车载电源系统仿真）、消费电子（如充电器老化测试）、工业控制设备（如PLC电源模块测试）等产品的出厂检测与可靠性测试；在教育与培训领域，可作为高等院校电工电子、电力电子等课程的实验平台，帮助学生理解电源原理与测试技术。

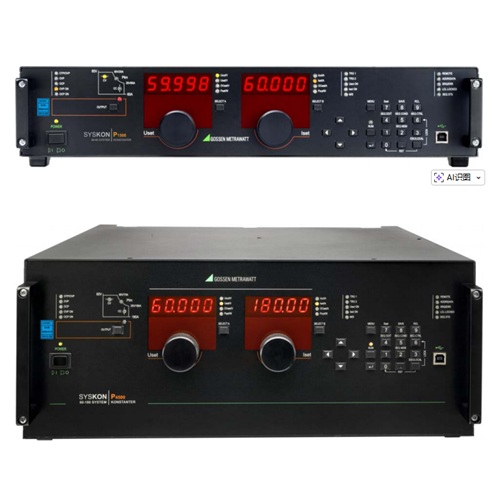

Gossen SYSKON P3000高精度可编程直流电源

其短响应时间（如负载突变时电压恢复时间低至400μs）与精准的序列生成功能，使其特别适合车载电气系统仿真等动态测试场景，能够复现发动机启动等工况下的电压-电流-时间曲线。同时，电源支持的主从扩展能力，可满足中大功率设备测试的需求，降低系统搭建成本。



Gossen SYSKON P3000高精度可编程直流电源以其精准的输出控制、完善的功能配置、可靠的运行性能和灵活的扩展能力，成为实验室与工业测试领域的标杆产品。其基于双闭环控制与高频开关技术的设计，确保了宽工作范围内的高稳定性与高精度；丰富的控制方式、存储功能与通信接口，使其能够无缝融入自动化测试系统；多重保护机制则为设备与操作人员提供了全面保障。无论是科研院所的精密测试、生产企业的质量检测，还是工业系统的集成应用，SYSKON P3000都能凭借其卓越的性能表现，为用户提供高效、精准、可靠的供电解决方案，助力用户提升测试效率与产品质量。随着电子技术的不断发展，该电源将持续在各类高端测试场景中发挥重要作用，成为工程技术人员的得力助手。
