Gossen SYSKON P800 高精度可编程 直流电源
Gossen SYSKON P800作为一款专为实验室和系统应用设计的高精度可编程直流电源，凭借先进的开关控制器技术，在实现800W高输出功率的同时，保持了紧凑轻便的产品形态，成为研发、测试、生产等领域的核心设备。其融合了主动功率因数校正、多模式控制、全面保护机制及灵活的接口扩展能力，既满足了高精度供电需求，又通过可编程序列功能适配复杂测试场景，充分体现了现代电源设备精准、智能、可靠的发展趋势。本文基于权威技术文档，从产品概述、......
产品描述
Gossen SYSKON P800作为一款专为实验室和系统应用设计的高精度可编程直流电源，凭借先进的开关控制器技术，在实现800W高输出功率的同时，保持了紧凑轻便的产品形态，成为研发、测试、生产等领域的核心设备。其融合了主动功率因数校正、多模式控制、全面保护机制及灵活的接口扩展能力，既满足了高精度供电需求，又通过可编程序列功能适配复杂测试场景，充分体现了现代电源设备“精准、智能、可靠”的发展趋势。本文基于权威技术文档，从产品概述、核心技术参数、测试原理、功能特性及应用价值等方面展开详细分析，为用户深入了解和使用该设备提供全面参考。Gossen SYSKON P800是一款高精度、可编程的直流电源，广泛应用于汽车电子、半导体测试、耐久性试验及HIL（硬件在环）等对电源稳定性与响应速度要求较高的场景。该设备由德国GMC-I集团（高美测仪）生产，具备出色的动态性能和测量精度，适合实验室与自动化测试系统使用。

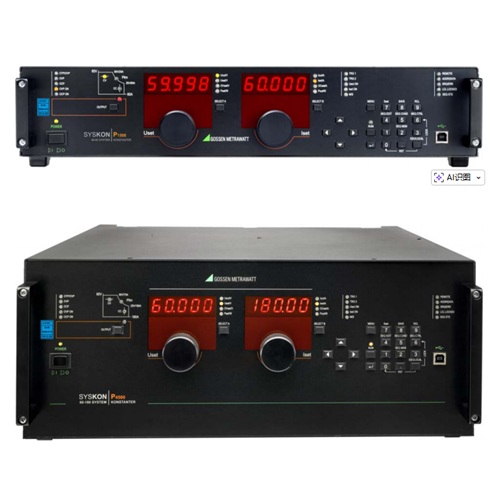

Gossen SYSKON P800高精度可编程直流电源
该电源的核心优势在于兼顾高精度与高动态性能，控制回路响应时间短，配合自动激活的动态吸收器（可禁用），能快速释放输出电容器电荷，确保电压电流切换的快速性与准确性。同时，设备集成了丰富的保护功能与监测机制，可根据实际使用场景灵活适配，无论是实验室精密测试还是工业生产系统供电，都能提供稳定可靠的电力支持。
在物理形态上，P800采用19英寸机架式设计，尺寸为447×102（88）×541（501）mm，重量仅10kg，既适合桌面摆放，也可便捷安装至标准机柜，满足不同使用环境的空间需求。设备配备温控集成风扇，工作噪音水平低（正面低/高速风扇模式下分别为17/28dBA），为实验室环境提供良好的使用体验。
Gossen SYSKON P800的电气性能指标均经过严格校准，核心参数如下表所示，其精度与稳定性处于行业领先水平：
表格
2.2环境与安全参数
设备的环境适应性与安全性能是其稳定运行的重要保障，具体参数如下：
表格
这些参数确保P800在不同环境条件下均能安全稳定运行，其电气隔离设计与漏电流控制满足实验室安全标准，可有效保护操作人员与被测设备。
3.1功率因数校正原理
设备采用主动功率因数校正技术，通过控制输入电流波形跟踪电网电压波形，使输入电流接近正弦波，显著降低谐波失真。这一设计不仅提高了电网利用率，减少了对电网的污染，还确保了在不同电网条件下的输入稳定性，使电源在115V和230V输入电压下均能保持稳定的输出性能，其中230V输入时可达800W额定输出功率，115V输入时输出功率限制为400W。
3.2恒压/恒流控制原理
P800的核心控制回路采用高精度数模转换（DAC）与反馈调节机制，实现恒压与恒流模式的精准控制：
恒压模式（CV）：通过电压反馈电路实时监测输出电压，与设定电压值进行比较，经误差放大器调整功率管导通状态，使输出电压稳定在设定值，负载变化时响应时间短，静态偏差小（自动传感模式下100%负载波动时仅30mV）。
恒流模式（CC）：当负载电流达到设定值时，电流反馈回路启动，限制输出电流增长，保持电流稳定，此时电压自动调整以适应负载变化，确保电流精度控制在0.05%+90mA范围内。
两种模式的自动切换机制基于负载特性动态判断：当输出电压未达到设定值时，电源工作于恒流模式；当输出电流达到设定值时，自动切换至恒压模式，确保在不同负载条件下均能提供稳定的输出。
3.3可编程序列测试原理
P800的可编程序列功能是其适配复杂测试场景的核心，其原理是通过内存存储电压、电流设定值、停留时间及功能请求等参数，按预设逻辑自动执行输出变化，模拟真实工作场景中的电压电流波动。设备内置1700个序列存储位置，支持电压斜坡、电流斜坡、子序列调用等多种功能，可生成如汽车启动时的特征电压曲线等复杂测试信号。
序列测试的实现流程为：用户通过面板操作或计算机接口设定序列参数（USET、ISET、TSET、FSET），设备将参数存储至序列内存；启动序列后，微处理器按地址顺序读取参数，通过数模转换器控制输出，并根据TSET设定的停留时间保持该输出状态，直至执行完所有序列步骤。这一原理使得P800可作为独立测试系统，显著降低控制计算机的工作负荷。
3.4测量与校准原理
设备的测量功能基于高精度模拟-to-数字（ADC）转换电路，可实时采集输出电压、电流值，并计算输出功率（U×I）。测量分辨率达2mV（电压）和2mA（电流），测量精度分别为0.05%+30mV（电压）和0.4%+90mA（电流），确保测量数据的可靠性。
为维持长期测量精度，P800支持用户执行平衡校准功能，通过校准电压偏移（Uoff）、电压上限（Ufs）、电流偏移（Ioff）、电流上限（Ifs）四个参数，修正测量与设定值的偏差。校准过程需使用高精度测量仪器采集实际输出值，并输入设备进行参数修正，校准后的数据存储于非易失性存储器，确保断电后不丢失。
P800提供多样化的控制方式，满足不同使用场景需求：
本地控制：通过前面板的两个旋转编码器（带可选分辨率）或数字键盘手动调整电压电流，双5位数字LED显示屏实时显示测量值与设定值，LED指示灯清晰标识工作模式、显示参数及设备状态。
远程控制：标准配置USB1.1（兼容USB2.0）和RS232接口，支持9600-115200波特率可调；可选配IEEE488接口，可集成至计算机控制系统，通过SCPI命令实现全功能远程控制。
模拟控制：通过模拟接口的电压控制输入（0-5V）和电流控制输入（0-5V）调整输出，5V信号对应100%额定值，支持外部信号叠加控制。
4.2全面的保护与监测功能
设备集成多重保护机制，确保自身与被测设备的安全：
过压保护（OVP）：触发值可在3-80V范围内调整，分辨率20mV，支持设定响应延迟时间，触发后自动关闭输出或调用预设配置。
过流保护（OCP）：触发值范围3-80A，分辨率20mA，同样支持响应延迟设定，有效防止负载过流损坏。
其他保护：包括过热保护、输出反极性保护、传感器端子极性反转保护、电网故障识别、浪涌电流限制等，全方位覆盖使用过程中的安全风险。
同时，设备具备Min-Max测量值存储功能，可自动采集并保存电压电流的最大值与最小值，配合公差带功能，当测量值超出设定范围时可通过信号输出触发外部报警，满足自动化测试中的状态监测需求。
4.3扩展与同步功能
P800支持多设备主从并联或串联操作，通过模拟接口的控制输入与监测输出实现设备间耦合：
主从并联：多台设备并联可扩展输出电流，由主设备统一控制输出电压与总电流限制，从设备通过电流监测信号跟随主设备输出，确保负载均衡。
主从串联：可扩展输出电压，最大允许累积电压达240V（接地中性点时480V），主设备控制总电压，从设备通过电压监测信号同步调整，保证电压分配均匀。
此外，设备配备两个浮动触发输入和三个可编程信号输出，可实现输出开关控制、序列步进控制、外部设备同步等功能，为复杂测试系统的构建提供灵活支持。
研发领域：适用于电子模块、汽车电子、工业控制等领域的原型开发，可模拟不同供电条件下的设备运行状态，支持复杂电压电流波形测试，助力研发人员快速验证产品可靠性。
测试领域：作为自动化测试系统的核心供电单元，其可编程序列功能可生成符合行业标准的测试信号，Min-Max功能与公差带监测可自动记录测试数据与异常状态，提高测试效率与准确性。
生产领域：可为生产线提供稳定精准的供电，支持远程控制与批量设备同步操作，适配大规模生产中的标准化供电需求。

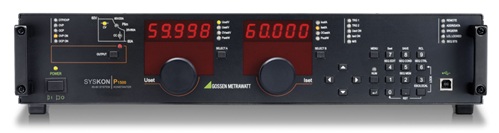

Gossen SYSKON P800高精度可编程直流电源
培训领域：其清晰的操作界面、丰富的功能模式与安全保护机制，适合作为职业教育与高等教育中的实验设备，帮助学生理解直流电源的工作原理与应用方法。
在汽车电子测试场景中，P800可精准模拟发动机启动时的电压曲线，通过序列功能预设电压从12V降至4.5V再恢复的动态过程，配合Min-Max功能记录极值，为汽车电子设备的抗电压波动测试提供可靠支持。
Gossen SYSKON P800高精度可编程直流电源以其卓越的精度控制、灵活的功能扩展与全面的安全保护，成为横跨研发、测试、生产等多领域的理想供电解决方案。其基于先进开关技术的电路设计、可编程序列测试原理与多模式控制机制，既满足了高精度供电的核心需求，又通过丰富的接口与同步功能适配复杂测试系统构建。从技术参数来看，其电压电流设定精度达0.05%级别，纹波噪声低，温度稳定性优异；从使用体验来看，本地与远程控制相结合，操作便捷，维护简单；从安全性能来看，多重保护机制与电气隔离设计全面保障人员与设备安全。无论是实验室精密测试还是工业规模化应用，P800都能凭借其“精准、智能、可靠”的核心优势，为用户创造持续的应用价值，是现代电子技术领域不可或缺的关键设备。
核心参数与技术特点：
输出规格：800W 功率，60V 电压，40A 电流，支持自动量程输出，适应多种负载条件。
高精度控制：
电压设置分辨率达 1mV，电流分辨率达 1mA，时间分辨率为 1ms。
测量精度高（电压精度达 0.05%，电流精度 0.4%），确保测试数据可靠。
快速响应：设定值变化响应时间小于 2ms，适用于模拟瞬态工况，如 VW80000 标准中的越变启动、甩负荷等测试场景。
编程能力：
内置 1700 个序列步骤，支持复杂测试流程自动化。
提供 15 个基础设置存储位置，便于快速调用常用配置。
接口丰富：
标配 USB 和 RS232 接口，可选 GPIB 接口，支持与 LabVIEW 等软件集成，便于构建自动化测试系统。
配套控制软件可模拟前面板操作，简化远程控制与数据记录。
可靠性保障：
具备 OVP（过压保护）、OCP（过流保护）等多重保护功能。
出厂配备 DAkkS/DKD 校准证书，符合德国高精度仪器标准。
典型应用领域：
汽车电子测试：满足 VW80000、LV124、ISO16750 等车载电源波动测试标准。
工业与科研：用于高低温环境试验、电镀工艺、电机测试等需要稳定直流供电的场景。
半导体与医疗设备：在高精度供电需求的耐久性和功能验证中表现优异。
产品核心概述
Gossen SYSKON P800是一款手动与远程双重控制的单输出直流电源，采用初级开关模式调节器设计，具备恒压（CV）、恒流（CC）两种基础工作模式，并可根据设定值与负载情况自动实现模式切换，确保输出稳定性。其浮动输出端与电网输入及计算机接口实现“安全电气隔离”，符合VDE/IEC标准的安全特低电压电路（SELV）分类，最大允许输出对地电位达240VDC，为用户操作安全提供可靠保障。Gossen SYSKON P800高精度可编程直流电源
在物理形态上，P800采用19英寸机架式设计，尺寸为447×102（88）×541（501）mm，重量仅10kg，既适合桌面摆放，也可便捷安装至标准机柜，满足不同使用环境的空间需求。设备配备温控集成风扇，工作噪音水平低（正面低/高速风扇模式下分别为17/28dBA），为实验室环境提供良好的使用体验。
关键技术参数解析
2.1基本电气参数Gossen SYSKON P800的电气性能指标均经过严格校准，核心参数如下表所示，其精度与稳定性处于行业领先水平：
表格
| 参数类别 | 具体指标 | 备注 |
| 输入电压 | 115/230V~±10%/-15%，47-63Hz | 宽电压输入适配不同地区电网 |
| 输出功率 | 230V输入时800W，115V输入时400W | 随输入电压自动调整功率上限 |
| 输出电压范围 | 0-60V | 设定分辨率1mV，测量分辨率2mV |
| 输出电流范围 | 0-40A | 设定分辨率1mA，测量分辨率2mA |
| 电压设定精度（23±5℃） | 自动传感模式：0.05%+30mV；非自动传感模式：0.05%+48mV | 参考设定值或测量值 |
| 电流设定精度（23±5℃） | 0.05%+90mA | 参考设定值或测量值 |
| 温度系数 | 电压/电流均为100ppm/℃ | 确保宽温范围内的稳定性 |
| 纹波与噪声（10Hz-10MHz） | 电压：60mVss/6mVeff；电流：50mAeff | 低噪声输出保障精密设备供电 |
设备的环境适应性与安全性能是其稳定运行的重要保障，具体参数如下：
表格
| 参数类别 | 具体指标 |
| 工作温度范围 | 0-40℃ |
| 存储温度范围 | -25-75℃ |
| 工作湿度 | ≤75%相对湿度，无冷凝 |
| 安全等级 | Ⅰ类安全等级，测量类别Ⅱ（电网输入）/Ⅰ（输出及接口） |
| 绝缘测试电压 | 输出-电网：2.2kV~；输出-总线/地：1.4kV~；电网-总线/地：2.2kV- |
| 漏电流 | <2.5mARMS |
| mains保险丝 | 1×M15A/250V（6.3×32mm，UL标准） |
| 防护等级 | 设备及接口连接IP00，外壳IP20 |
这些参数确保P800在不同环境条件下均能安全稳定运行，其电气隔离设计与漏电流控制满足实验室安全标准，可有效保护操作人员与被测设备。
核心测试原理
Gossen SYSKON P800的高精度测试与供电能力，基于其先进的电路设计与控制算法，核心测试原理可分为以下几个关键环节：3.1功率因数校正原理
设备采用主动功率因数校正技术，通过控制输入电流波形跟踪电网电压波形，使输入电流接近正弦波，显著降低谐波失真。这一设计不仅提高了电网利用率，减少了对电网的污染，还确保了在不同电网条件下的输入稳定性，使电源在115V和230V输入电压下均能保持稳定的输出性能，其中230V输入时可达800W额定输出功率，115V输入时输出功率限制为400W。
3.2恒压/恒流控制原理
P800的核心控制回路采用高精度数模转换（DAC）与反馈调节机制，实现恒压与恒流模式的精准控制：
恒压模式（CV）：通过电压反馈电路实时监测输出电压，与设定电压值进行比较，经误差放大器调整功率管导通状态，使输出电压稳定在设定值，负载变化时响应时间短，静态偏差小（自动传感模式下100%负载波动时仅30mV）。
恒流模式（CC）：当负载电流达到设定值时，电流反馈回路启动，限制输出电流增长，保持电流稳定，此时电压自动调整以适应负载变化，确保电流精度控制在0.05%+90mA范围内。
两种模式的自动切换机制基于负载特性动态判断：当输出电压未达到设定值时，电源工作于恒流模式；当输出电流达到设定值时，自动切换至恒压模式，确保在不同负载条件下均能提供稳定的输出。
3.3可编程序列测试原理
P800的可编程序列功能是其适配复杂测试场景的核心，其原理是通过内存存储电压、电流设定值、停留时间及功能请求等参数，按预设逻辑自动执行输出变化，模拟真实工作场景中的电压电流波动。设备内置1700个序列存储位置，支持电压斜坡、电流斜坡、子序列调用等多种功能，可生成如汽车启动时的特征电压曲线等复杂测试信号。
序列测试的实现流程为：用户通过面板操作或计算机接口设定序列参数（USET、ISET、TSET、FSET），设备将参数存储至序列内存；启动序列后，微处理器按地址顺序读取参数，通过数模转换器控制输出，并根据TSET设定的停留时间保持该输出状态，直至执行完所有序列步骤。这一原理使得P800可作为独立测试系统，显著降低控制计算机的工作负荷。
3.4测量与校准原理
设备的测量功能基于高精度模拟-to-数字（ADC）转换电路，可实时采集输出电压、电流值，并计算输出功率（U×I）。测量分辨率达2mV（电压）和2mA（电流），测量精度分别为0.05%+30mV（电压）和0.4%+90mA（电流），确保测量数据的可靠性。
为维持长期测量精度，P800支持用户执行平衡校准功能，通过校准电压偏移（Uoff）、电压上限（Ufs）、电流偏移（Ioff）、电流上限（Ifs）四个参数，修正测量与设定值的偏差。校准过程需使用高精度测量仪器采集实际输出值，并输入设备进行参数修正，校准后的数据存储于非易失性存储器，确保断电后不丢失。
核心功能特性详解
4.1灵活的控制与操作方式P800提供多样化的控制方式，满足不同使用场景需求：
本地控制：通过前面板的两个旋转编码器（带可选分辨率）或数字键盘手动调整电压电流，双5位数字LED显示屏实时显示测量值与设定值，LED指示灯清晰标识工作模式、显示参数及设备状态。
远程控制：标准配置USB1.1（兼容USB2.0）和RS232接口，支持9600-115200波特率可调；可选配IEEE488接口，可集成至计算机控制系统，通过SCPI命令实现全功能远程控制。
模拟控制：通过模拟接口的电压控制输入（0-5V）和电流控制输入（0-5V）调整输出，5V信号对应100%额定值，支持外部信号叠加控制。
4.2全面的保护与监测功能
设备集成多重保护机制，确保自身与被测设备的安全：
过压保护（OVP）：触发值可在3-80V范围内调整，分辨率20mV，支持设定响应延迟时间，触发后自动关闭输出或调用预设配置。
过流保护（OCP）：触发值范围3-80A，分辨率20mA，同样支持响应延迟设定，有效防止负载过流损坏。
其他保护：包括过热保护、输出反极性保护、传感器端子极性反转保护、电网故障识别、浪涌电流限制等，全方位覆盖使用过程中的安全风险。
同时，设备具备Min-Max测量值存储功能，可自动采集并保存电压电流的最大值与最小值，配合公差带功能，当测量值超出设定范围时可通过信号输出触发外部报警，满足自动化测试中的状态监测需求。
4.3扩展与同步功能
P800支持多设备主从并联或串联操作，通过模拟接口的控制输入与监测输出实现设备间耦合：
主从并联：多台设备并联可扩展输出电流，由主设备统一控制输出电压与总电流限制，从设备通过电流监测信号跟随主设备输出，确保负载均衡。
主从串联：可扩展输出电压，最大允许累积电压达240V（接地中性点时480V），主设备控制总电压，从设备通过电压监测信号同步调整，保证电压分配均匀。
此外，设备配备两个浮动触发输入和三个可编程信号输出，可实现输出开关控制、序列步进控制、外部设备同步等功能，为复杂测试系统的构建提供灵活支持。
应用场景与实践价值
Gossen SYSKON P800的技术特性使其在多个领域具有广泛应用价值：研发领域：适用于电子模块、汽车电子、工业控制等领域的原型开发，可模拟不同供电条件下的设备运行状态，支持复杂电压电流波形测试，助力研发人员快速验证产品可靠性。
测试领域：作为自动化测试系统的核心供电单元，其可编程序列功能可生成符合行业标准的测试信号，Min-Max功能与公差带监测可自动记录测试数据与异常状态，提高测试效率与准确性。
生产领域：可为生产线提供稳定精准的供电，支持远程控制与批量设备同步操作，适配大规模生产中的标准化供电需求。

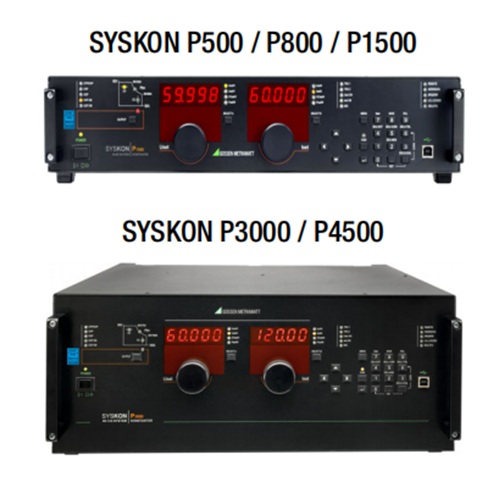

Gossen SYSKON P800高精度可编程直流电源
在汽车电子测试场景中，P800可精准模拟发动机启动时的电压曲线，通过序列功能预设电压从12V降至4.5V再恢复的动态过程，配合Min-Max功能记录极值，为汽车电子设备的抗电压波动测试提供可靠支持。
Gossen SYSKON P800高精度可编程直流电源以其卓越的精度控制、灵活的功能扩展与全面的安全保护，成为横跨研发、测试、生产等多领域的理想供电解决方案。其基于先进开关技术的电路设计、可编程序列测试原理与多模式控制机制，既满足了高精度供电的核心需求，又通过丰富的接口与同步功能适配复杂测试系统构建。从技术参数来看，其电压电流设定精度达0.05%级别，纹波噪声低，温度稳定性优异；从使用体验来看，本地与远程控制相结合，操作便捷，维护简单；从安全性能来看，多重保护机制与电气隔离设计全面保障人员与设备安全。无论是实验室精密测试还是工业规模化应用，P800都能凭借其“精准、智能、可靠”的核心优势，为用户创造持续的应用价值，是现代电子技术领域不可或缺的关键设备。
