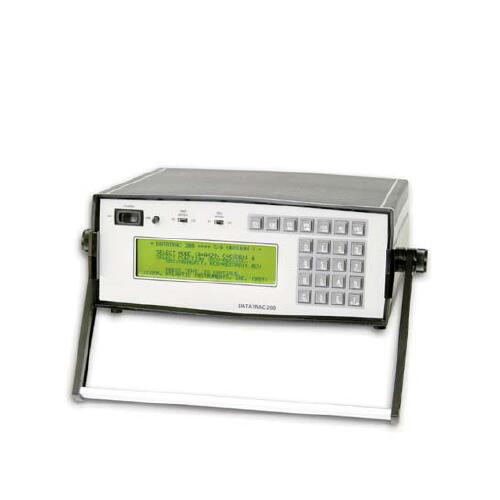

Aeroflex的DT200数据分析仪的高级功能可以满足您所有的故障排除需求，并且可以方便地支持ARINC 429和CSDB（商用标准数字总线）两种航空电子设备数据总线准。 DT200数据分析仪基本的接收和传输功能应用非常广泛。DT200数据分析仪的重量轻，便于在长凳或坡道环境中使用。

DT200数据分析仪能够管理多个数据字，清晰地显示子域，并可以处理具有冻结，滚动和清除等功能的数据。DT200数据分析仪的其他功能还包括ARINC 429或CSDB模式下的双重操作，以十六进制，二进制或工程单位显示的数据，用于实验室或飞行测试的通用记录模式，在充电电池上运行4-6小时。

DT200数据分析仪特征
Collins ProLine航空电子设备的CSDB功能
重量轻，电池供电
管理多个数据字
清楚地显示子域
使用FREEZE，SCROLL和CLEAR等功能操作数据

DT200数据分析仪附加功能：
以十六进制，二进制或工程单位接收和显示数据
以选定的速率传输多个单词
通过断点触发脉冲和历史记录功能识别故障
将数字数据转换为DC
用于实验室或飞行测试的通用记录模式
提供数据瞬变作为图形时间图
可在任何地方使用可充电电池长达6小时
使用菜单选项轻松设置

DT200数据分析仪一般规格
ARINC 429接收
总线频率：12.5或100 KHz（可选）
输入电平：+ 6.5 VDC至13.5 VDC（A至B）
阻抗：12.0 K欧姆
显示格式：十六进制，二进制或工程单位
较大标签：每SDI值255
断点条件：EQ，NEQ，OR，GT，LT，/ GT /，/ LT /。
中断历史：每个标签85个字，16个标签
记录间隔：10毫秒到5秒（可选）
记录容量：1-3个标签（单个标签每秒1分钟34分钟）
录制回放：图形绘制，十六进制列表或直流输出

ARINC 429 TRANSMIT
总线频率：12.5或100 KHz（可选）
输出电平：+ 10.0 VDC（A到B）
输出阻抗：75欧姆
显示格式：十六进制
较大标签：16
D / A范围：+ 5.0 VDC，8位
D / A缩放：应用于全输出范围的数字字的100％，50％或12.5％（满量程偏移选择）
触发脉冲：+ 5 VDC，0.5 ms
突发模式：以可选速率1-99突发输出

CSDB接收
总线频率：12.5或50 KHz（可选）
输入电平：+ 2.0至6.0 VDC（A至B）
阻抗：8.0 K欧姆
Word更新：3毫秒到5秒
显示格式：十六进制，二进制或工程单位
较大标签：16
断点条件：EQ，NEQ，OR，GT，LT，/ GT /，/ LT /
打破历史：51个字
记录间隔：10毫秒到5秒。 （可选择的）
记录容量：2-3个字（20分钟，2个字，每秒1个）
录制回放：图形绘制，十六进制列表或直流输出

CSDB TRANSMIT
总线频率：12.5或50 KHz（可选）
输出电平：+ 3.0 - 5.0 VDC（A到B）
输出阻抗：100欧姆
显示格式：十六进制
较大标签：16
D / A范围：+ 5.0 VDC，8位
D / A缩放：适用于输出范围的数字字的100％，50％或12.5％（满量程偏移选择）
触发脉冲：+ 5 VDC，0.5 ms
突发模式：以可选速率1-99突发输出
