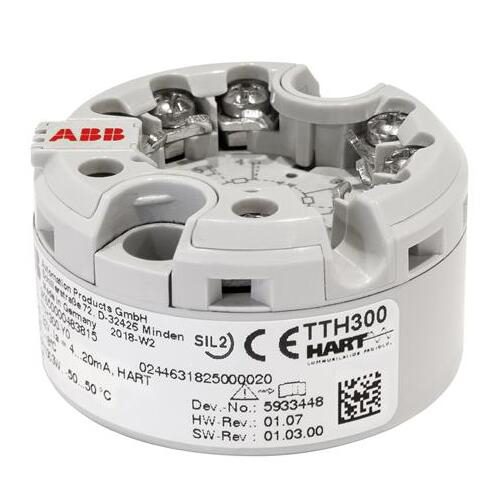

ABB TTH300一体化温度变送器

ABB TTH300一体化温度变送器 HART、PROFIBUS PA 或 FOUNDATION Fieldbus 温度变送器,采用了两线制技术、拥有众多新功能和增强型诊断信息。 功能 自由式特性及32点采样表 较大电阻测量值为5 k 电压较大可达1.1 V 传感器误差调整 通过Callendar van Dusen系数 通过32采样点表 通过单点调整(偏移调整) 通过二点调整 输入功能 1个传感器 2个传感器: 均值测量,差值测量,传感器冗余,传感器漂移监测 技术规格 热电阻/电位计 电阻温度计 Pt100符合IEC 60751、JIS C1604-81、MIL-......

产品描述


ABB TTH300一体化温度变送器 HART、PROFIBUS PA 或 FOUNDATION Fieldbus 温度变送器,采用了两线制技术、拥有众多新功能和增强型诊断信息。

功能
自由式特性及32点采样表
较大电阻测量值为5 kΩ
电压较大可达1.1 V
传感器误差调整
通过Callendar van Dusen系数
通过32采样点表
通过单点调整(偏移调整)
通过二点调整
输入功能
1个传感器
2个传感器:
均值测量,差值测量,传感器冗余,传感器漂移监测

技术规格
热电阻/电位计
电阻温度计
Pt100符合IEC 60751、JIS C1604-81、MIL-T-24388标准,
Ni符合DIN 43760标准,Cu
电阻测量
0 … 500 Ω
0 … 5000 Ω
传感器连接类型
二线、三线、四线电路
连接电缆
每条线路的较大传感器线路电阻(RW)为50 Ω,符合NE 89
(2009年1月)标准
三线电路:对称传感器线路电阻
二线电路:较大可补偿100 Ω线路总电阻
测量电流
< 300 μA
传感器短路
< 5 Ω(适用于电阻温度计)
传感器断线
测量范围:0 ... 500 Ω > 0.6 ...10 kΩ
测量范围:0 ... 5 kΩ > 5.3 ...10 kΩ
符合NE 89规定的腐蚀检测
三线电阻测量值 > 50 Ω
四线电阻测量值 > 50 Ω
传感器误差信号
电阻温度计:短路及断线
线性电阻测量:断线

热电偶/电压
类型
B、E、J、K、N、R、S、T,符合IEC 60584要求
U、 L,符合DIN 43710要求
C、D,符合ASTM E-988要求
电压
-125 ... 125 mV
-125 ... 1,100 mV
连接电缆
每条线路的较大传感器线路电阻(RW) 50 Ω:1.5 kΩ,
总电阻:3 kΩ
符合NE89标准的传感器断线监测
测量区间以外波动 1 μA
热电偶测量 5.3 ...10 kΩ
电压测量 5.3 ...10 kΩ
输入电阻
> 10 MΩ
内部参考点
Pt1000,IEC 60751 Cl. B
(无需额外跳线)
传感器误差信号
热电偶:断线
线性电压测量:断线

HART输出
传递特性
温度线性
电阻线性
电压线性
输出信号
可配置 4 ...20 mA(标准)
可配置 20 ...4 mA
(动态范围:3.8 ... 20.5 mA,符合NE 43标准)
模拟模式
3.5 ... 23.6 mA
感应电流消耗
< 3.5 mA
较大输出电流
23.6 mA
可配置误差电流信号
过载 22 mA (20.0 … 23.6 mA)
欠载 3.6 mA (3.5 … 4.0 mA)
1.2.2 PROFIBUS PA输出
输出信号
PROFIBUS – MBP (IEC 61158-2)
波特率 31.25 kbit/s
PA profile 3.01
FISCO符合性(IEC 60079-27)
识别号:0x3470 [0x9700]
误差电流信号
FDE(故障断开电子)
程序块结构
物理块
转换块 1 – 温度
转换块 2 – HMI(LCD)
转换块 3 – 扩展诊断
模拟输入1 – 初值(计算值*)
模拟输入 2 – 次值_1(传感器1)
模拟输入 3 – 次值_2(传感器2)
模拟输入 4 – 次值_3(参考点温度)
模拟输出 – 可选HMI显示(转换块2)
离散输入1 – 扩展诊断1(转换块3)
离散输入2 – 扩展诊断2(转换块3)
* 传感器1、传感器2,或差值,或平均值

机械设计
尺寸
参见第5节“尺寸”
重量
50 g
材料
壳体:聚碳酸酯
颜色:灰色,Ral9002
安装条件
安装位置:无限制
安装选件:符合DIN 43729表格B要求的连接头,现场安装
式外壳
电气连接
接线端子带系紧螺钉,包括焊接夹
线路电线较大1.5 mm2(AWG 16)
手持终端设备的连接

CE标志
TTH300符合指令Directive 2004 / 108 / EC关于CE标志的所
有要求
电绝缘
3.5 kV DC(约2.5 KV AC)60秒,输入到输出
MTBF时间
60 °C环境温度下为28年
输入滤波器
50 / 60 Hz
接通延迟
HART:< 10秒(起动周期内Ia ≤ 3.6 mA)
PROFIBUS:10秒,较大30秒
FOUNDATION现场总线:< 10秒
预热时间
5分钟
快速升温时间 t90
400 … 1,000毫秒
更新速率
1个传感器为10/s,2个传感器为5/s,取决于传感器类型和
传感器电路
输出滤波器
一阶数字滤波器:0 ... 100秒

环境条件
环境温度
标准:-40 … 85 °C(-40 … 185 °F)
带LCD或带危险区域设计的运行过程中的限制范围
运输/储存温度
-40 … 85 °C(-40 … 185 °F)
气候类型
Cx -40 … 85 °C(-40 … 185 °F),
5 … 95 %相对湿度,DIN EN 60654-1
较大允许湿度
100 % 相对湿度,IEC 60068-2-30
抗振性
工作及运输过程中,5g时为10 … 2,000 Hz,符合IEC
60068-2-6要求
冲击
工作及运输过程中,gn = 30,符合IEC 68-2-27要求
防护等级
IP 20

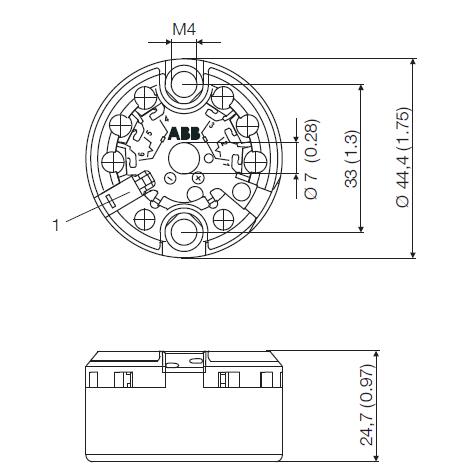

尺寸
TTH300一体化温度变送器

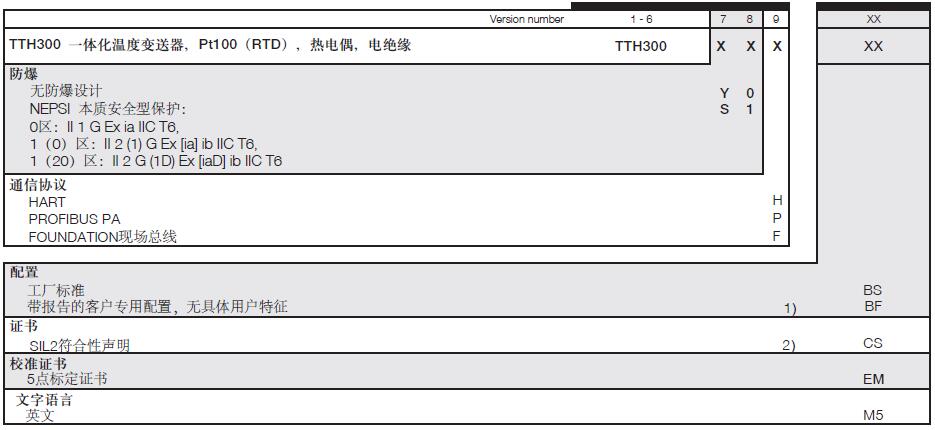

选型
TTH300一体化温度变送器
