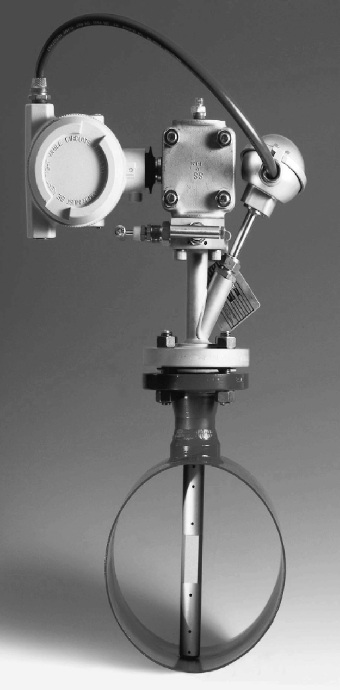

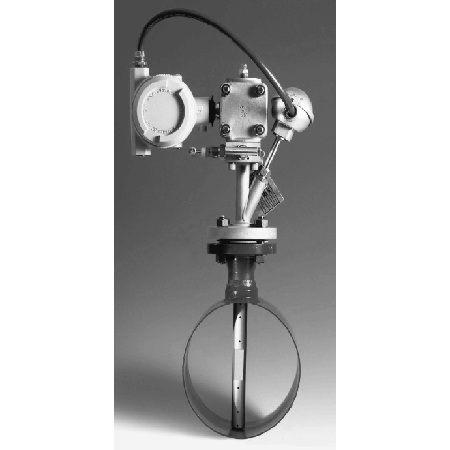

ABB H812 Torbar均速管流量计

ABB 均速管流量计TORBAR H812 应用: 可测量液体、气体与蒸汽 优点: - 简洁经济的安装技术 - 螺纹连接型、法兰连接型、在线插拔清洗型 - 极短的上游与下游管道要求 - 极低的永久压损 Torbar的工作方式 Torbar产生一个平均化的差压(DP)信号,该信号与流速的平方成正比。 DP输出通常被传输至差压变送器,以产生与流速成正比的电信号。可以用一台差压计或开关来实现本地机械指示或流速切换。对于某些应用,DP变送器可以借助一个一体式三阀组而直接安装在......

产品描述

ABB H812 Torbar均速管流量计
ABB均速管流量计TORBAR
H812

应用:

可测量液体、气体与蒸汽

优点:

- 简洁经济的安装技术

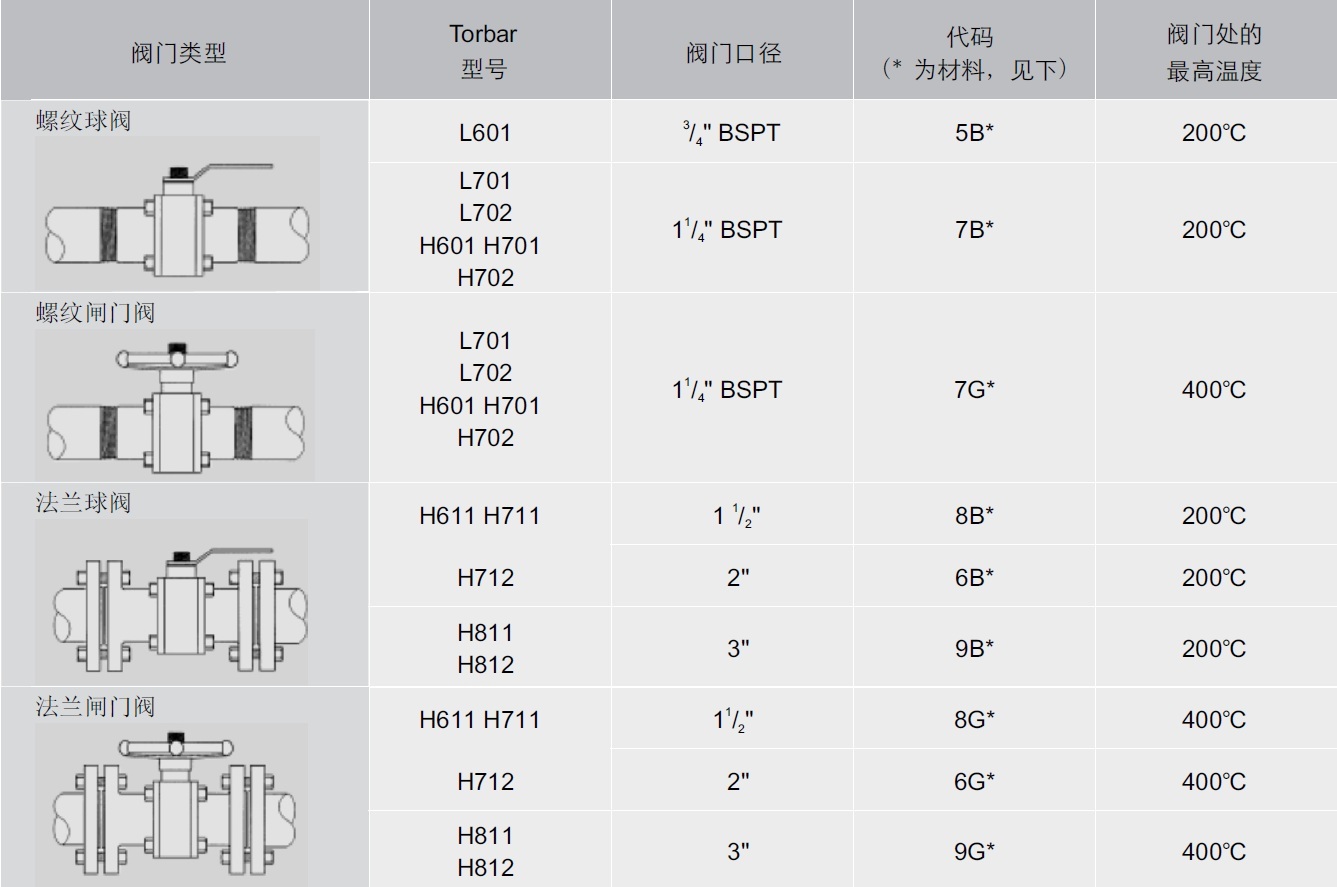

- 螺纹连接型、法兰连接型、在线插拔清洗型

- 极短的上游与下游管道要求

- 极低的永久压损
ABB H812 Torbar均速管流量计

Torbar的工作方式

Torbar产生一个平均化的差压(DP)信号,该信号与流速的平方成正比。

DP输出通常被传输至差压变送器,以产生与流速成正比的电信号。可以用一台差压计或开关来实现本地机械指示或流速切换。对于某些应用,DP变送器可以借助一个一体式三阀组而直接安装在Torbar上。

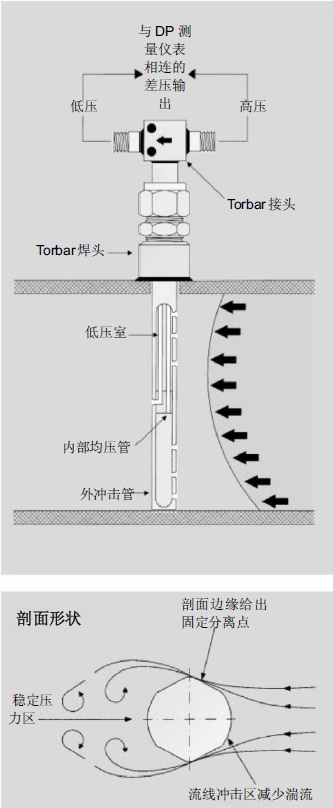

每台Torbar的设计都覆盖了流程管道直径,并包含四个基本部件:

  • 外冲击管 – 整体式结构
  • 内部均压管
  • 低压室
  • 接头

外冲击管带有数个朝向上游的压力感测孔,这些孔位于等距的环形点上,按照对数线性方式分布。

首先,对流动介质冲击在各个上游孔处产生的“总压力”在外冲击管内进行平均,然后在内部均压管内进行二次(更加精确的)平均。这一压力在接头处作为DP输出的高压分量。

首先,对流动介质冲击在各个上游孔处产生的“总压力”在外冲击管内进行平均,然后在内部均压管内进行二次(更加精确的)平均。这一压力在接头处作为DP输出的高压分量。

由位于外冲击管下游一侧的一个感测孔产生低压分量。对于双向流量测量,可以提供下游端口数与上游相同的Torbar。

剖面形状 - Torbar是对圆形传感器设计的改进,因为它具有位于下游孔周围的独特剖面型,以便确定当流体通过外冲击管周围时、流动线发生“脱离”的分离点。这一特点能在下游压力感测孔处产生稳定的压力区,从而在高速时保持流动系数K更加恒定,实现非常宽广的流量测量范围(量程比)。

特点:

- 独特的剖面形状实现高流量量程比

- 双平均功能提高精度

- 整体式外管提供较好强度

- 适合管径:13mm至5000mm(对于更大管径,使用特殊的两件式结构)

- 适合方形或矩形截面管道

- 作为热分接提供,可插入加压管道

- 选配的直接安装式变送器布局

- 零系数漂移,确保长期稳定性

- 永久压力损失小,意味着能耗更低,显著降低成本

一般规格

- Torbar适合测量液体、气体和蒸汽的流量

- 精度为实际流速的±1%(已由独立的流量测试实验室确认)

- 测量结果重复性为±0.1%

- 雷诺数,很小Re:1.2×104

- 流量量程比通常为10 : 1(DP量程比为100 : 1)

- 较大工作压力可达500Bar(对于某些型号、材料和配件)

- 高达工作温度可达600℃(对于某些型号、材料和配件)

- 较大粘度为200mPas

- 所需上、下游直管道短

- 长期精度不受磨损的影响

制造

- Torbar的设计和制造过程严格遵守BS、ANSI、ASME、ISO、DIN等标准以及CE标志(PED 97/23/EC)的要求

- 焊接工作由具有劳氏资格的焊接工进行,并遵守ASME IX和欧洲标准。

- 质量控制体系达到 BS EN ISO 9002-1994

- Torbar在出厂之前均通过泄漏测试。

- 对于所有型号,均可根据要求提供流体静压力测试和无损检测。

- 标准制造材料为316L不锈钢,也可根据要求提供其他材料。

- 所有Torbar的材料均可完全追溯。

- 每台Torbar的各个部件均具有EN 10204(DIN 50049)材料测试证书及合规性证书。

- 不锈钢数据铭牌为标配。

独立流量测试

Torbar的测量精度及重现性已在英国由独立测试实验室予以验证。
ABB H812 Torbar均速管流量计
