致新ZX9501S绝缘耐压测试仪

简要说明 ZX9501S-8八通道绝缘 耐压测试仪 采用800*480彩色液晶显示屏,同时搭载有主流高性能的32位ARM处理器,其输出 输出电压的上升下降时间 、 输出电压的频率 、 电压的大小 完全由MCU控制能实时显示击穿电流值和电压值,而且还具有软体校准功能。 ZX9501S-8八通道 绝缘耐压测试仪可广泛应用于电子元器件、家用电器、变压器、 仪器仪表 、照明电器、电动工具、 信息类整机 、 电热器计算机 的安规综合测试仪。 ZX9501S-8八通道 绝缘耐压测试仪 配备P......

产品描述

致新ZX9501S绝缘耐压测试仪
简要说明

ZX9501S-8八通道绝缘耐压测试仪采用800*480彩色液晶显示屏,同时搭载有主流高性能的32位ARM处理器,其输出输出电压的上升下降时间输出电压的频率电压的大小完全由MCU控制能实时显示击穿电流值和电压值,而且还具有软体校准功能。


ZX9501S-8八通道绝缘耐压测试仪可广泛应用于电子元器件、家用电器、变压器、仪器仪表、照明电器、电动工具、信息类整机电热器计算机的安规综合测试仪。ZX9501S-8八通道绝缘耐压测试仪配备PLC接口、RS232C,并可选配RS485接口、USB device、USB Host、GPIB(选件),可方便地与PC进行数据通讯和远程控制,以组建自动测试系统。



订购信息

ZX9501:交直流绝缘耐压测试仪,较大交流电流30mA

●ZX9501S-8:带8路扫描功能的交直流绝缘耐压测试仪

●ZX9501S-16:带16路扫描功能的交直流绝缘耐压测试仪

●ZX9501B: 交直流绝缘耐压测试仪,较大交流电流20mA

●ZX9501C: 交流耐压测试仪,较大交流电流20mA

●ZX9501-40mA:交直流绝缘耐压测试仪,较大交流电流40mA

●ZX9501-100mA:交直流绝缘耐压测试仪,较大交流电流100mA

●ZX9501S-32:带32路扫描功能的交直流绝缘耐压测试仪

●ZX9501S-64:带64路扫描功能的交直流绝缘耐压测试仪

●ZX9501S-128:带128路扫描功能的交直流绝缘耐压测试仪

ZX9502:交直流绝缘耐压测试仪,高达交流电压10KV,较大交流电流20mA



应用领域

● 元器件:二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电容

● 家用电器:电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等

● 绝缘材料:热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘鞋、绝 缘橡胶手套、PCB线路板等

●仪器仪表:示波器、信号发生器、直流电源、开关电源等各类整机

●照明电器:镇流器、道路灯、舞台灯、手提灯等各类灯具

●电动电热器具:电钻、手枪钻、切割机、打磨机、研磨机、电焊机等

●电线电缆:高压线、光缆、电缆、硅橡胶电缆等

●电机:旋转电机、微特电机、马达等

●变压器:开关电源变压器、工频变压器等

●办公设备:电脑、 验钞机、打印机、复印机等



性能特点

●中英文操作界面

●列表扫描功能,实现不同步骤、 不同条件测量结果一屏显示

●键盘锁定功能,关机自动保存测试条件, 下次无需重新设定

●开短路侦测功能(OSC)

●不良品声光报警功能

●快速放电和电弧侦测功能

●人体防触电保护功能(GFI)

●自带八路矩阵扫描器,使用方便

●任意设定电压上升时间,测试时间,电压下降时间

●支持U盘和内部保存文件

●电流底数清零功能

●可通过U盘更新仪器软件







具有丰富接口的仪器后面板
具有丰富接口的致新ZX9501S绝缘耐压测试仪后面板




特色功能

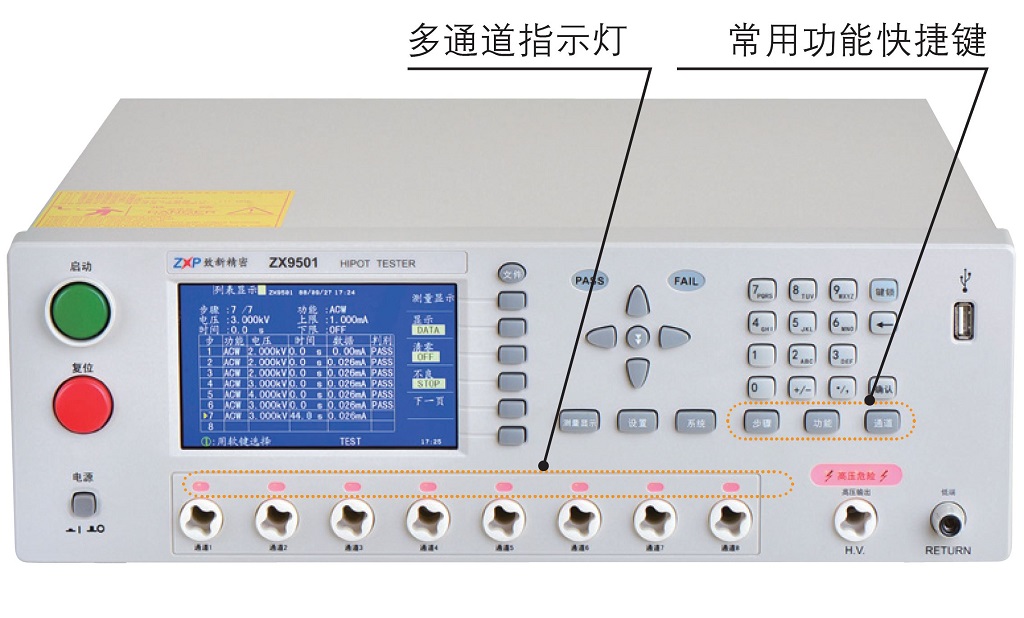

■具有众多适用功能的仪器前面板

具有众多适用功能的致新ZX9501S绝缘耐压测试仪前面板

●多通道指示灯:指示每个通道当前定义为高压输出端(此时红灯亮)还是低端(此时绿灯亮)。

●常用功能快捷键:按对应的快捷键,直接跳转到对应 内容的编辑处,提高编程效率。

●U盘接口:众多产品设置文件,想存就存。



●PLC接口:栅栏式接线端子,实现与PLC的快速连接

●HANDLER接口:输出PASS、FAIL信号, START、RESET信号输入

●CONT CHECK接口:接地检测端口,检测被测件是否良好接地

●CYLINDER接口:电磁阀接口,提供24V电源,可直接用来驱动电磁阀

●丰富的通讯接口:RS232C,USB DEVICE,GPIB(选件) (可选),SCANNER(可选)。


专业的量测技术



列表扫描显示
致新ZX9501S绝缘耐压测试仪,列表扫描显示
在多步测量时,传统的耐压仪往往只能看到当前的测试结果, 客户无法查看前面几步的测试结果。ZX9501系列耐压仪具有列表扫描显示功能,客户可以很方便地查看各步的测试结果,也可以很方便地比较被测件在不同测试条件下的测试结果。



电弧侦测技术

致新ZX9501S绝缘耐压测试仪,电弧侦测技术

电弧是一个物理现象,常州致新精密电子经过大量的统计和客户统计数据的反馈,将此物理现象进行了量化,使之成为可以量测的物理量。一般高阻抗电弧与电晕产生的高频脉冲,其频率在30kHz 与1MHz之间的范围内变动,而且持续的时间可能很短。这些脉冲常常持续不足10μs,常规的电流检测电路是无法检测这些脉冲的。常州致新精密电子的耐压仪中有一个专门的电弧侦测电路(如图所示),它通过一个10kHz以上频率响应的高通滤波器将大于10kHz以上的高频脉冲信号输入一比较器,然后和仪器内部的一个电弧灵敏度调节器所产生的资料作比对,以判断所测产品是否能通过设定的电弧等级 (或电弧电流值)。



防电墙技术

致新ZX9501S绝缘耐压测试仪,防电墙技术

常州致新ZX9501系列耐压机具有GFI防电墙功能来保护测试人员(原理如图所示)。在突发人体感电的情形下,GFI能立即切断仪器的电压输出,保护操作员不受电气伤害。GFI功能侦测从地端(Earth GND)流回的电流iH与低端电流iL,比较后若大于0.5mA,则会立即切断高压输出。
