ZX4987H 高精度数字电桥
ZX4987H高精度数字电桥 的核心关键参数如下：基本精度0.05%，频率：20Hz~2MHz，测试电平5mV~20V，DC偏置0-40V，四端对自动平衡电桥技术；多点列表扫描；多参数图形分析等。 ZX4987H精密 LCR 数字电桥 ：使用自动平衡电桥技术及四端对开尔文测试端、测量频率范围涵盖20Hz~2MHz，最小分辨率 1mHz，基本测量精度可达 0.05%。其高精度、宽频率范围可以满足元件与材料大部分低压参数的测量要求，可广泛应用于诸如电感器、电容器、电阻器、传声器、谐振器、液晶显示......
产品描述
ZX4987H高精度数字电桥的核心关键参数如下：基本精度0.05%，频率：20Hz~2MHz，测试电平5mV~20V，DC偏置0-40V，四端对自动平衡电桥技术；多点列表扫描；多参数图形分析等。
自动平衡电桥技术 ：ZX4987A使用的自动平衡电桥测试原理，把以往简易的测量运放改进成：Lpot 检零电路，0 度 90 度数字检相及调制解调电路，Lcur 高频驱动电路等等组成的矢量负反馈网络。从而保证了测量电路的虚地端更接近理想。自动平衡电桥技术能够更好的抵消叠加偏压对电容测量造成的误差。
阻抗分析仪主要测量页面1
ZX4987H精密 LCR 数字电桥：使用自动平衡电桥技术及四端对开尔文测试端、测量频率范围涵盖20Hz~2MHz，最小分辨率 1mHz，基本测量精度可达 0.05%。其高精度、宽频率范围可以满足元件与材料大部分低压参数的测量要求，可广泛应用于诸如电感器、电容器、电阻器、传声器、谐振器、液晶显示器、变容二极管、变压器等进行阻抗性能的研究分析及生产线 QC 检验。
ZX4987H可用于测试半导体器件 PN 结的势垒电容在不同偏压(V)下的电容量(C)。除了可以连接电脑上位机软件扫描分析功能外，还提供在仪器大屏液晶显示器上直接显示 C-V 扫描曲线分析功能。这样客户不再需要为每台仪器配置一台电脑。这种方式既保证了测试效率，又降低了测试成本、还方便客户在生产线上使用。还可以把仪器屏幕上显示图形和测试数据直接拷贝到 U 盘。
本台LCR电桥还可以测试 MOS 管的输入电容 Ciss，输入电阻 Rg 等参数。同时提供了内置±10VDC 电压源方便客户测试3端管子。
自动平衡电桥技术 ：ZX4987A使用的自动平衡电桥测试原理，把以往简易的测量运放改进成：Lpot 检零电路，0 度 90 度数字检相及调制解调电路，Lcur 高频驱动电路等等组成的矢量负反馈网络。从而保证了测量电路的虚地端更接近理想。自动平衡电桥技术能够更好的抵消叠加偏压对电容测量造成的误差。
阻抗分析仪主要测量页面1
阻抗分析仪主要测量页面2
高精度数字电桥订购信息
● ZX4987：20Hz~1MHz 精密 LCR 表
● ZX4987A：20Hz~2MHz 精密 LCR 表
● ZX4987H：20Hz~2MHz 精密 LCR 表 + 内部高压偏置-40V～+40V
高精度数字电桥性能特点
● 自动平衡技术电桥，4 端对开尔文测试端
● 提供内部直流偏压-40V～+40V
● 简体中文、英文操作语言
● 绘图扫描、开路、短路、负载校正等等功能
● 进行测试数据、测试条件保存（U 盘或内部）
● 绘图扫描图像直接拷屏到 U 盘功能
● 加强的测试端保护功能
● USB、GPIB(选件)、RS232、LAN（选件）等上位机连接接口
数字电桥后面板配备多种接口
机械手HANDLER接口，LAN接口，USB DEVICE接口，RS232C接口，EXT.TRIG
选件：隔离RS232接口(OPT IS0 RS-232C)，选件：GPIB接口

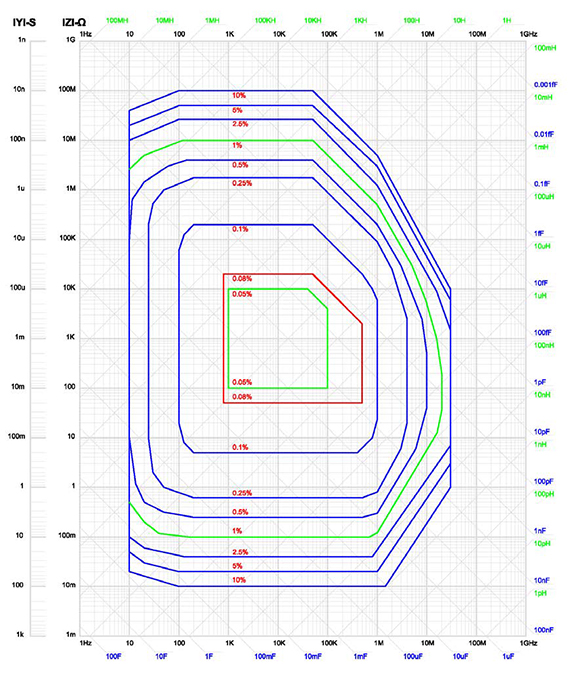

阻抗分析仪基本测量精度
ZX4987H规格参数
| 测量参数 | C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y| | |
| 测量电平 |
0.005-20Vrms(<=1MHz) 0.005-15Vrms(>1MHz) |
|
| 基本准确度 | 0.05%, 具体见公司相关企业标准 | |
| 测量速度 | 快速:100 次/秒、中速 20 次/ 秒、慢速 6 次/秒 | |
|
显示范围 |
|Z|,R,X | 0.01 mΩ～99.9999MΩ |
|
|Y|，G， B |
0.00001μS～99.9999S | |
| C | 0.00001pF～9.99999F | |
| D | 0.00001～9.99999 | |
| L | 0.00001μH～99999.9H | |
| Q | 0.01～99999.9 | |
| θ(RAD) | -3.14159～3.14159 | |
| θ(DEG) | -179.999 °～179.999° | |
| Δ% | -999.999%～999.999% | |
|
内部直流 偏置电压 |
可选配±100mA、-40V～+40V | |
| 量程方式 | 自动、保持 | |
| 触发方式 | 内部、手动、自动、外部、总线 | |
| 校准功能 | 开路/短路、扫频清零、点频清零 | |
| 等效电路 | 串联、并联 | |
| 比较器 | 十档分选，BIN0～BIN9、NG、AUX | |
| PASS、HI、LOW(PASS/FAILLED 显示) | ||
| 接口 | RS232C、UsbHost、USB Device、Handler、GPIB（选件） | |
| 温度湿度 | 0℃～40℃，相对湿度≤75% | |
| 电源要求 | 100～120 Vac 或 198～242 Vac | |
| 46～64 Hz，功率大于 75 VA | ||
|
体积 (WxHxD) |
400mmx132mmx410mm |
|
| 重量（净重） | 8.5Kg | |
主要附件有：ZX28Y05开尔文测试夹具 ，ZX85Y47(选购件) ，ZX28Y10镀金专用短路片，ZX28Y11A，ZX26009B SMD开尔文测试电缆(选购件) ，ZX28Y08 SMD测试夹具(选购件)
深圳银飞公司有销售ZX4987H系列高精度数字电桥，如果用户感希望做技术交流，联系我们小编数字电桥吧。
