德国EMC电磁兼容谐波闪烁测试技术方案

德国EMC电磁兼容谐波闪烁测试技术方案。电磁兼容性(EMC)是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。因此,EMC包括两个方面的要求:一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值,这个指的是电磁干扰(Electromagnetic Interference 简称EMI),有传导干扰和辐射干扰两种。另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度,即电磁敏感性(Electromagnetic Susceptibility简称EMS)。
EMC测试是生产研发制造产品质量很重要的指标之一,按照欧美和中国规格要求电磁兼容的测量由测试场地和测试仪器组成。测试目的是检测电器产品所产生的电磁辐射对人体、公共场所电网以及其他正常工作之电器产品的影响。其中,

Harmonic-谐波电流骚扰测试和Flicker-电压变化和闪烁测试是EMI测试项中很为重要的测试项目之一。

根据客户不同的测试需求,我们可以提供用于单相设备测试的单通道测试仪主机LMG611,用于三相设备测试的多通道主机LMG641或者LMG671,每组通道有三种精度和带宽的模块可选,50/60Hz工频下的电压电流精度如下:
A精度模块:0.01%测量值+0.02%量程峰值,DC…10MHz
B精度模块:0.03%测量值+0.03%量程峰值,DC…500kHz
C精度模块:0.02%测量值+0.02%量程峰值,DC…10kHz
 功率分析仪

EMC谐波闪烁测试主要有以下的标准

IEC 61000-4-7 电磁兼容(EMC) 第4-7部分:试验和测量技术 供电系统及所连设备谐波
IEC 61000-4-15 电磁兼容性(EMC).第4-15部分:试验和测量技术.闪烁计.功能和设计规范
IEC/EN 61000-3-2 和 IEC/EN 61000-3-3分别是谐波电流发射和电压波动及闪烁的两个标准,在CE-EMC的自我声明中有着广泛的应用。
IEC/EN 61000-3-2适用于每相电流小于等于16A,并连接到低压供电网络的产品,具体的说对于供电电压为:220/380V、230/400V、240/415V 的产品需要满足谐波电流的限值要求。
IEC 61000-3-11 电磁兼容性(EMC).第3-11部分:限制.公共低压供电系统中电压变化、电压波动和闪变的限制.额定电流≤75A和条件连接的设备
IEC 61000-3-12电磁兼容性(EMC). 第3-12部分. 限制. 每相输入电流在16 A至75 A之间的公共低压系统连接设备产生的谐波电流限制

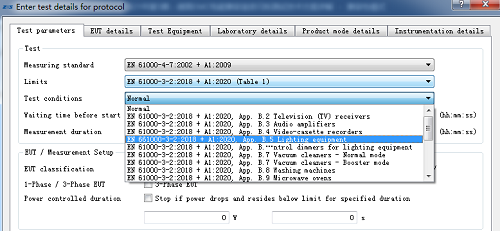

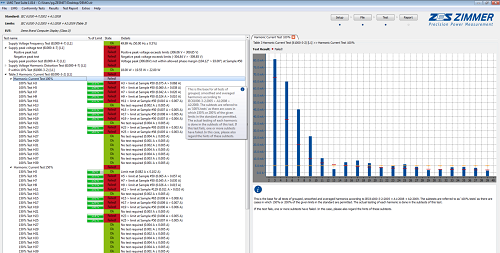

德国GMCI品牌的谐波闪烁测试仪LMG611/LMG641/LMG671可以满足上述标准的测试要求,并且开发了专业的谐波闪烁分析软件,满足很新标准的IEC/EN 61000-3-2/3 2018/2020年,IEC/EN 61000-3-11/12 2019年谐波和闪烁测试,可快速生成满足标准要求的测试报告。

EMC谐波闪烁测试
目前几个EMC谐波闪烁测试系统主流品牌的产品方案价格都非常高,一般检测机构都很难购买价格如此高昂的设备。虽然国内也有一些厂家推出相关测试解决方案,但毕竟产品技术还不成熟,而国外标准又不断更迭,很难完全满足检测机构的需求。
EMC谐波闪烁测试
德国GMC-I集团是专注于电测量仪器仪表研发和制造的百年企业,在过去的三十多年里,GMC-I集团中国一直做好中国客户的沟通与技术支持。华南区经销和销售商深圳银飞电子与专注于高精度功率测量技术的德国ZES ZIMMER工厂精诚合作,给各行各业的用户提供全世界很顶尖的功率分析仪产品与技术服务。
