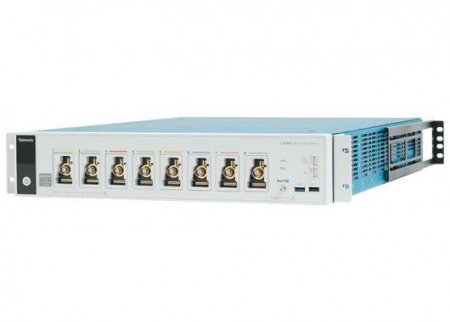

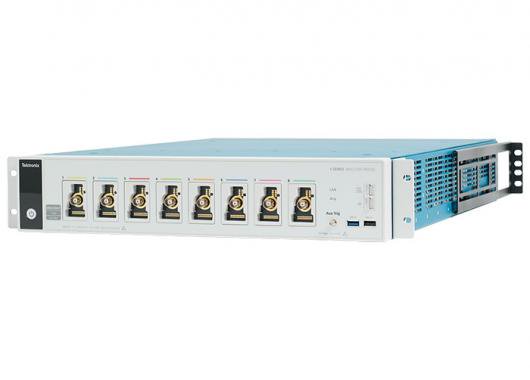

泰克5系列紧凑型 MSO58LP 数字示波器
产品描述
无需添加机架，进行更多的测试。MSO58LP利用传统示波器的现有机架空间可将通道数增加 6 倍。 5 系列紧凑型混合信号示波器在仅仅 2U 空间，能提供8条通道加一个辅助触发输入通道（每条通道的成本较低）。 每条 FlexChannel™ 输入通道均可作为1条模拟通道或8条数字通道。
高保真度捕获与优质数据
凭借1GHz模拟带宽、所有通道高达 6.25 GS/s 的采样率和 125 M 记录长度，5 系列紧凑型混合信号示波器具有捕获准确波形数据且保持较好信号完整度的性能。在使用12位垂直分辨率和1GHz的 7.6 位 ENOB 可以了解更多信号细节。12位模数转换器 (ADC) 的垂直分辨率是传统8位ADC的16倍。 对于叠加在大信号上的微小信号，也能测量到信号的细节。
轻松应对从设计到制造测试的转换

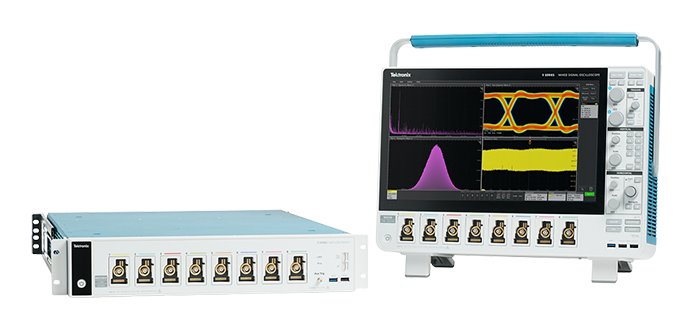

在设计中使用定制的软件和测试例程来减少测试工作。 使用台式 5 系列混合信号示波器及其 15.6 英寸的高清显示器结合手势-滑动-缩放触摸屏进行设计验证。 然后，使用紧凑型产品执行生产的测试。
| 型号 | 带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 |
|---|---|---|---|---|---|
| MSO58LP |
1 GHz |
6.25 GS/s |
125 M点 |
8 |
可达 64 条（可选） |
高能物理

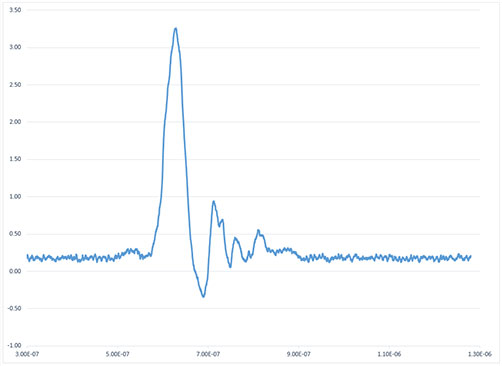

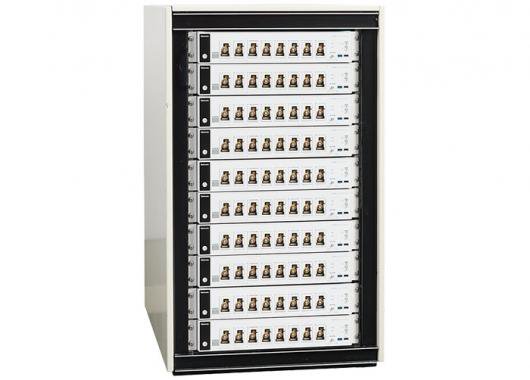

应用于捕获粒子物理领域的瞬态事件的脉冲功率测试，需要应对在严苛的物理环境中采集多动态范围的信号。 5 系列紧凑型混合信号示波器的通道密度是传统台式示波器的 6 倍多，具有业内领先的性能，因此，可以可靠地采集准确的测试数据。
MSO58LP特点
- 12位模数转换器
- 1 GHz的 7.6 位 ENOB
- 125 M 记录长度在 6.25 GS/s 下的采集时间多达 20 ms
- 2 个机架高（3.5 英寸）

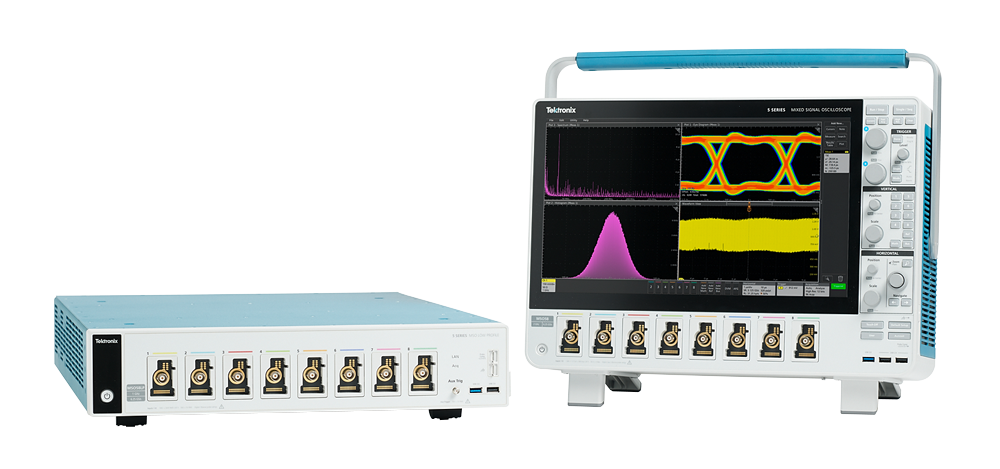

ATE 系统在光子多普勒测速仪 (PDV) 中的应用

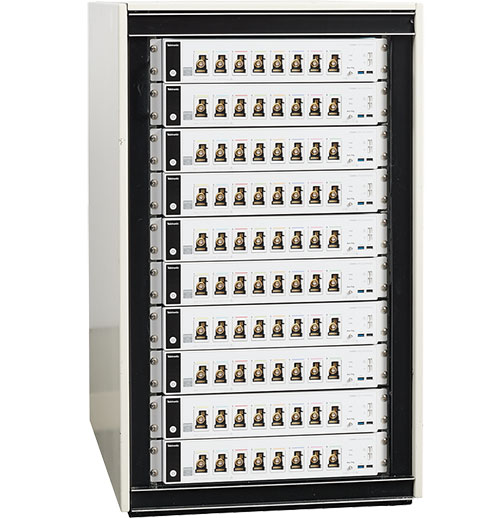

自动测试系统要求强大的编程性能且通常受到机架空间的限制。 5 系列紧凑型混合信号示波器在 2 个机架中提供8个输入通道且随时可加装。 每条输入通道可以作为一条精准模拟通道或8条数字通道。 您可以在 5 系列混合信号示波器的 15.6 英寸的显示器上进行设计验证，使用同样的编程例程在紧凑型示波器进行生产测试。
泰克5系列紧凑型 MSO数字示波器特点

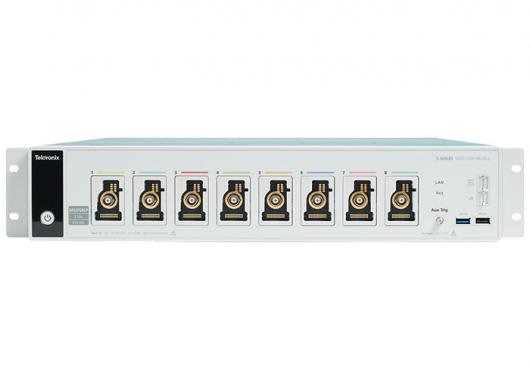

- 8 个 FlexChannel 输入外加辅助触发输入
- 2 个机架高（3.5 英寸）且带机架固定架

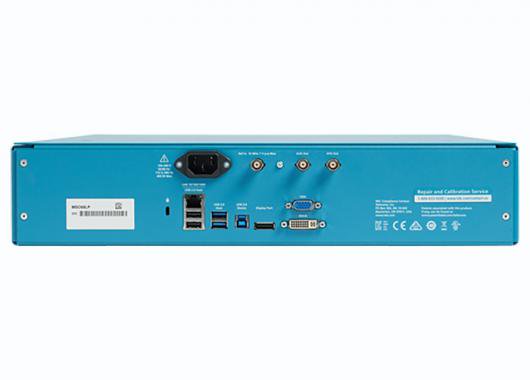

- 10/100/1000 以太网 LAN，便于通信
- USB 3.0 设备端口，便于快速通信
| 泰克5系列紧凑型MSO |
泰克 5 系列 MSO |
Keysight S 系列 |
Keysight M9243A |
National Instruments PXIe-5162 |
|
|---|---|---|---|---|---|
| 带宽 | 1 GHz | 350 MHz至 2 GHz | 500 MHz至8GHz | 1 GHz | 1.5 GHz |
| 模拟通道 | 8 | 4、6 或 8 | 4 | 2 | 2 |
| 模拟采样率（所有通道） | 高达 6.25 GS/s | 高达 6.25 GS/s | 高达 10 GS/s | 高达 2.5 GS/s | 高达 2.5 GS/s |
| 高度（机架） | 2U | 7U | 7U | 3 个 | 4U |
| A/D 分辨率 | 12位 | 12位 | 10 位 | 8 位 | 10 位 |
| ENOB（1 GHz下系统） | 7.6 位 | 7.6 位 | 7.8 位 | 未指定 | 6.6 位 |
| 标配记录长度（所有通道） | 125 M 点 | 62.5 M 点 | 50 M 点 | 2 M 点 | 16 M 点 |
| 集成任意波形/函数发生器 | 50 MHz（可选） | 50 MHz（可选） | - | - | - |
| 数字通道（MSO 系列） | 可达 64（可选） | 可达 64（可选） | 16 条（可选） | - | - |
| 操作系统 | 封闭式 Linux |
封闭式 Linux 开放式 Windows 10（选配） |
开放式 Windows 7 | Windows 7 |
封闭式 开放式 Windows 10 |
访问数字通道
| 升级 | 描述 |
|---|---|
| TLP058 逻辑探头 | 各探头访问任一 5 系列 MSO 上任何 FlexChannel 上的8条数字通道 |
增加仪器功能
| 升级 | 描述 | 采购详情 |
|---|---|---|
| SUP5-AFG | 增加任意函数发生器 |
申请试用许可证 索取报价 |
| SUP5-DVM | 增加数字电压表/触发频率计数器 |
注册时提供的软件升级许可文件。 立即注册。 |
增加协议分析
| 升级 | 描述 |
|---|---|
| SUP5-SR8B10B | 8b10b 协议解码器和搜索 |
| SUP5-SRAERO | 航空串行触发和分析（MIL-STD-1553、ARINC429） |
| SUP5-SRAUDIO | 音频串行触发和分析（I2S、LJ、RJ、TDM） |
| SUP5-SRAUTO | 汽车串行触发和分析（CAN、CAN FD、LIN 和 FlexRay） |
| SUP5-SRAUTOEN1 | 100BASE-T1 汽车以太网协议解码软件 |
| SUP5-SRAUTOSEN | 汽车传感器串行触发和分析 (SENT) |
| SUP5-SRCOMP | 计算机串行触发和分析 (RS-232/422/485/UART) |
| SUP5-SREMBD | 嵌入式串行触发和分析模块（I2C、SPI） |
| SUP5-SRENET | 以太网串行触发和分析（10Base-T、100Base-TX） |
| SUP5-SRI3C | MIPI I3C 解码和分析 |
| SUP5-SRNRZ | NRZ 协议解码器和搜索 |
| SUP5-SRPM | 电源管理串行触发和分析 (SPMI) |
| SUP5-SRPSI5 | PSI5 串行解码和分析 |
| SUP5-SRSPACEWIRE | SpaceWire 协议解码和分析 |
| SUP5-SRUSB2 | USB2.0 串行触发和分析模块（LS、FS、HS） |
增加高级分析
| 升级 | 描述 |
|---|---|
| SUP5-DPM | 完整的数字电源管理分析和调试解决方案（包括 DPMBAS 中的所有测量 + 抖动分析和眼图分析） |
| SUP5-DJA | 高级抖动和眼图分析 |
| SUP5-IMDA | 逆变器、电机和驱动器分析 |
| SUP5-MTM | 模板和极限测试 |
| SUP5-PWR | 功率分析 |
| SUP5-SV-BW-1 | 高级抖动和眼图分析 |
| SUP5-SV-RFVT | 频谱视图射频与时间分析 |
| SUP5-VID | 模拟视频触发（NTSC、PAL、SECAM） |
