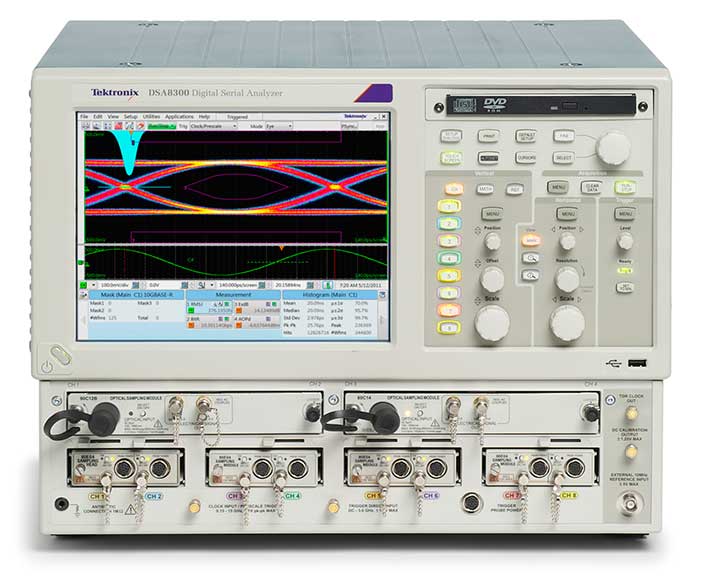

dsa8300-sampling-oscilloscope 数字采样示波器
产品描述
DSA8300是一款先进的等效时间采样示波器，为通信信号分析、串行数据网络分析以及串行数据链路分析应用提供业内领先的保真测量和分析功能。DSA8300数字串行分析仪为开发和测试采用几千兆位数据传输技术的通信、计算机和消费电子提供了用途广泛的工具。它可以用来对这些产品中使用的器件、模块和系统的光接口和电接口发射机进行检定及一致性验证。
此外，DSA8300特别适合电接口信号路径检定，包括封装、PCB 或电缆。由于杰出的带宽、信号保真度及可扩展性领先的模块化架构，DSA8300为当前和新兴串行数据技术提供了超强性能的 TDR 和互连分析能力、准确的信号损伤分析能力以及 BER 计算功能。
DSA8300主要性能指标
低时基抖动：较大 8 条同时采集的通道上典型值为 425 fs; 82A04B 相位基准模块中，很多 6 条通道上 <100 fs垂直分辨率 – 16 位模数转换器
电接口分辨率：<20 µV LSB（适用于 1 v 全量程）
光接口分辨率从 80C07B（1 mW 全量程）的 <20 nW 到 80C10C（30 mW 全量程）的 <0.6 µW
光接口带宽 >80 GHz
电接口带宽 >70 GHz
为 NRZ、RZ 和脉冲信号类型提供了超过 120 种自动测量功能
80 多种行业标准模板，自动进行模板测试
复杂抖动/噪声/BER/SER 分析 (80SJNB)，支持复杂测量 TDECQ 1， SNDR 2 (应用)
1PAM4 发射机和色散眼图闭合象限。
2S信噪失真比。
dsa8300主要特点
各种光接口模块、电接口模块和附件模块可以满足您的特定测试要求。
-
光接口模块
- 支持从 155 Mb/s 到 10 Gb/s、40 Gb/s、100 Gb/s 和 50G/100G/200G/400G PAM4 光数据速率的光模块
- 光基准接收机(ORR) 1 满足了标准规定的一致性测试中指定的要求
- 光接口采样模块提供了高光学灵敏度、低噪声及宽动态范围，可以准确地测试和检定短程到远程光接口通信标准
- 经过全面校准的时钟恢复解决方案 – 不需要手动校准数据捡拾损耗
- 已校准消光比测量和变量校正 ER 测量可确保精度和重复能力
-
电接口模块
- 超低噪声电采样器（20GHz 时 280 μV，60GHz 时 450 μV，典型值）
- 可以选择带宽2，用户可以平衡带宽和噪声，实现优秀的数据采集性能
- 远程采样器或紧凑的采样扩展器模块电缆较大限度地减少信号劣化，因为采样器可以放在被测器件附近
- 高性能集成 TDR（10 ps 典型步进上升时间）支持杰出的阻抗不连续性检定，对带宽高达 50GHz 的 S 参数测量提供了高动态范围
-
分析
- 对速率在 <1 GBd 到 60 GBd 之间的高速 PAM4 和 PAM2 NRZ 串行数据执行抖动、噪声和 BER 分析，了解眼图闭合的确切原因
-

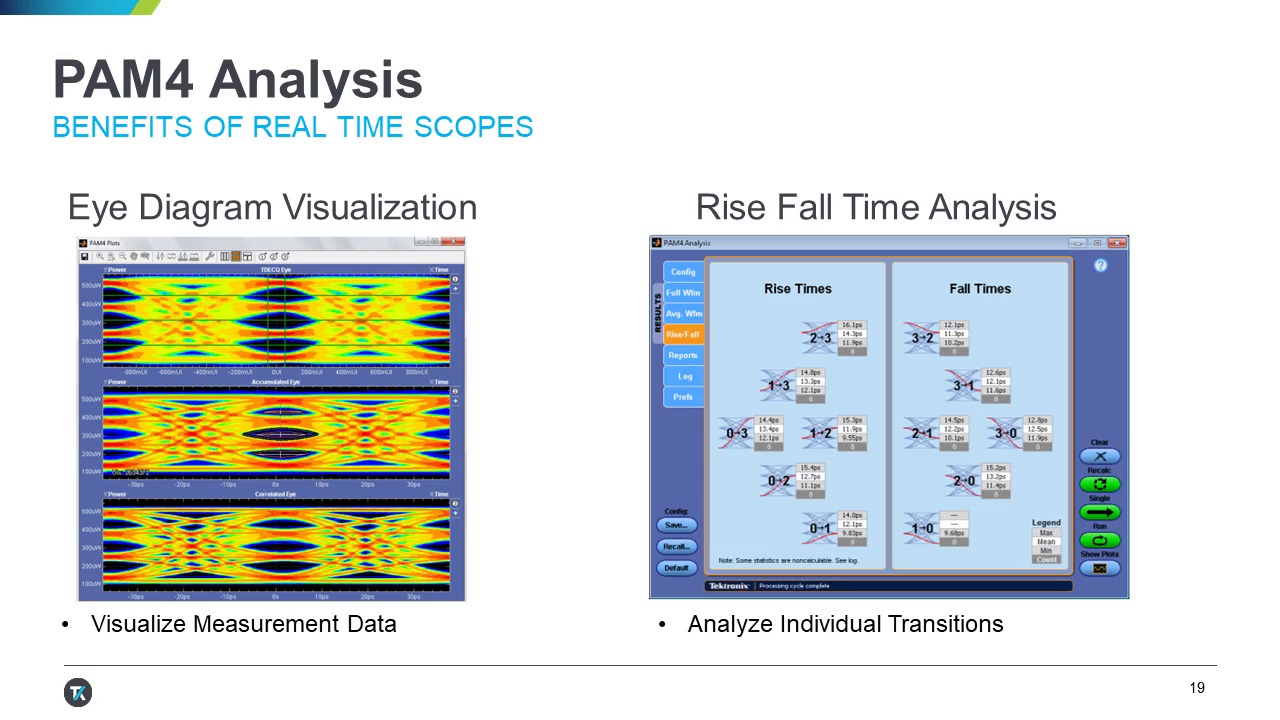

分析 PAM4 信号，全面分析每一个 PAM 眼图的抖动、噪声和 BER，并支持一套全局测量，评估 PAM4 信号整体属性
- 100G-SR4/发射机和色散眼图闭合 (TDEC) 自动化提供对 SR4 短程以太网至关重要的 TX 光属性的全套测试和调试
- 80STDEC 简化了高性能发射机和色散眼图闭合 (TDEC) 测量，使其非常适合生产和一致性验证应用
- 自动模板测试，支持 80 多种行业标准模板。新模板可以导入 DSA8300，支持各种新兴标准。用户可以定义自己的模板，自动进行模板测试
- 抖动、噪声、BER、模板测试和串行数据链路分析 (SDLA) 通过 80SJNB Essentials 和 Advanced 应用软件选项提供
- 高级 TDR 分析、S 参数测量、仿真模型提取和串行链路仿真功能通过 IConnect® 应用软件选项提供
- 400G-M4 光制造分析软件提供了光发射机和色散眼图闭合象限(TDECQ)分析功能
-
高测试吞吐量
- 每条通道高达 200 kS/s 的高采样率
- 高效编程接口（IEEE-488、以太网或本地处理器接入）实现高测试吞吐量
1光基准接收机(ORR)是一种四阶 Bessel-Thompson 滤波器，拥有标准规定的频响和容限。泰克优化了响应，实现标称拟合和高质量的模板测试结果。
2参阅 80E00 电采样模块产品技术资料，获得每种模块的详细介绍。
应用
- 设计/检验电信和数据通信器件和系统
- ITU/ANSI/IEEE/SONET/SDH 制造/一致性测试
- 高性能真正差分 TDR 测量
- 串行数据应用阻抗检定和网络分析，包括 S 参数
- 高级抖动、噪声、BER和SDLA分析
- 使用IConnect基于通道和眼图仿真和测量建模
杰出的性能，优异的通用性

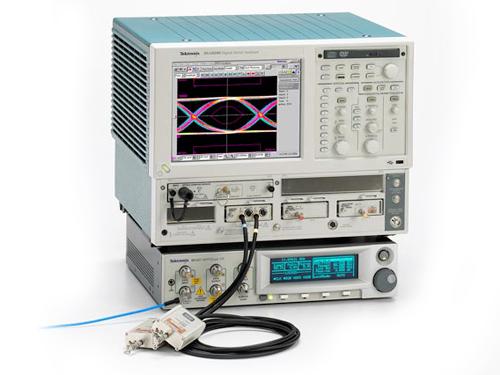

光接口眼图测试

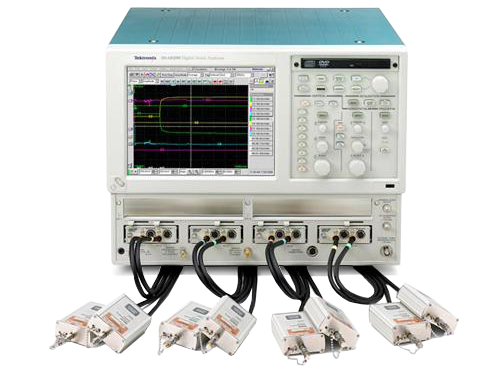

无源互连测试
很后，由于杰出的信号保真度和分辨率，对要求超高带宽、超精细垂直分辨率、低抖动和/或杰出低噪声的电接口和光接口应用，DSA8300提供了黄金标准。
DSA8300拥有无可比拟的测量系统保真度及非常低的基本仪器抖动本底（对速率 >1.25 Gb/s 的串行数据信号，典型值为 425 fs RMS），保证准确地同时采集很多 8 个高带宽信号。使用 82A04B 相位参考模块时，采集抖动低于 100 fs RMS 使分析效果更佳。
多处理器结构及每插槽专用数字信号处理器 (DSP) 提供了快速波形采集速率，缩短了进行可靠的检定和一致性验证所需的测试时间。
DSA8300的通用模块化结构支持大量的且不断增加的插件，您可以为测量系统配置各种适合您当前应用和未来应用的电接口模块、光接口模块和附件模块。DSA8300提供了 6 个模块插槽，可以同时容纳一个时钟恢复模块、一个精密相位参考模块和多个电接口或光接口采集模块，可以让系统性能与不断演变的需求相适应。由于能够在不断电的情况下插拔采样模块，DSA8300（适用于固件版本为 6.1 及以上的示波器）可以根据测试需求变化，更加灵活地配置 DSA8300。
此外，专用模块配套功能，如单端和差分电接口时钟恢复、电接口采样器静电保护及连接流行的 TekConnect®探测系统，在高阻抗探测和差分探测中提供了一流的泰克探头性能。另外，还提供用于 50 Ω 探测和 TDR 探测的低阻抗探头。
DSA8300及相关应用软件完善的测量和分析功能进一步增强了 DSA8300及其采样模块和附件的原始采集性能。
参阅订货信息部分，获得很新提供的应用软件和模块列表。
光接口测试应用测量和分析工具
DSA8300为满足光接口测试应用专门设计的各种测量和分析工具。除标准幅度和定时参数测量外（如上升时间/下降时间、幅度、RMS 抖动、RMS 噪声、频率、周期等）外，DSA8300的测量套件还包括为测量光接口信号订制的测量（平均光接口功率、消光比、眼图高度、眼图宽度、光接口调制幅度 (OMA)、等等）。如需完整的测量清单，请参阅本产品技术资料的测量部分。
DSA8300还包括标准一致性测试模块，支持 155 Mb/s ~ 100 Gb/s 的所有常用光标准。DSA8300模板测试系统可以把标准和用户模板自动拟合到波形数据库内采集的数据中。模板测试系统还可以基于模板违例总数或模板违例相对于模板测试单位间隔中采集的样点数的比率，自动确定模板余量。用户还可以创建定制模板，自动进行模板测试。另外还提供了直方图和光标测量，分析 DSA8300采集的光接口信号。
dsa8300数字采样示波器测试解决方案
DSA8300拥有高度可配置的主机和各种模块，提供了完整的测试解决方案及杰出的系统保真度。
-
光接口模块
泰克 80C00 家族光采林荫道模块覆盖了单模光纤和多模光纤的各种波长。各种模块提供了多种功能，如时钟恢复、基准接收机滤波器和各种标准测试解决方案。
参阅订货信息部分，获得很新提供的光模块列表。
参阅 80C00 光模块产品技术资料，获得每种模块的详细介绍。
-
电接口模块
泰克 80E00 家族光采模块提供提供了各种功能，用户可以配置专门为其应用设计的测试解决方案。有各种带宽解决方案及其他功能，如时域反射计或 S 参数测试。
参阅订货信息部分，获得很新提供的电模块列表。
参阅 80E00 电采样模块产品技术资料，获得每种模块的详细介绍。
-
实用工具模块
泰克 80A00 和 82A00 家族模块提供了额外的功能，如相位基准和 ESD 保护。
参阅订货信息部分，获得很新提供的实用工具型模块列表。
参阅各种实用工具模块产品技术资料，获得每处模块的详细介绍。
- 80A02 EOS ESD 隔离模块
- 82A04B 相位基准模块
- 80A03 模拟扩展装置
80B28G - DSA8300产品捆绑套件，适合于 28 Gb/s 的应用
与 DSA8300一起使用时，这个捆绑套件提供以每通道 10 Gb/s 至 28.6 Gb/s 的速率测试应用所需的所有电接口采样模块、附件以及时钟恢复功能。这个捆绑套件包括以下产品：
- 1 ea.80E09B：双通道 70 GHz 远程电接口采样模块
- 1 ea.82A04B：相位参考模块，与 80E09B 一起使用时支持小于 100 fs 的仪器抖动
- 1 ea.CR286A，带选项 HS：28.6 GHz 时钟恢复仪器，支持速率为 150 Mb/s 至 28.6 Gb/s 的时钟恢复
- 1 ea.80X01：1 米采样模块延长电缆，用于将相位参考模块直接连接到时钟恢复模块
- 1 ea.80A08：附件包，包括配置完整的测试解决方案必需的所有电缆、适配器、直流模块及其他附件
要将此解决方案扩展为可测试多通道应用中的其他通道，只需额外安装 80E09B 双通道远程采样模块。
dsa8300-sampling-oscilloscope 数字采样示波器
DSA8300系列提供了小于 100 fs 的本底抖动，可以实现异常准确的器件检定，全面支持光通信标准、时域反射计和 S 参数。DSA8300数字采样示波器为 155Mb/s - 400G PAM4 的数据通信提供了完整的高速物理层测试平台。
特点 |
优势 |
电气模块信号测量精度：
|
<100 fs 本底抖动允许对高位速率（40 和 100 (4´25) Gb/s）设备进行检定，典型 <5% 的信号单位间隔由测试仪器所使用。70 GHz 带宽允许对高位速率信号进行完整检定（数据速率 28 Gb/秒的 5 阶谐波和数据速率 >45 Gb/秒的 3 阶谐波）。 |
在所有带宽上实现业内较低的系统噪声：
|
较大程度降低仪器在采集高位速率、低幅度信号时的噪声量，避免可能带来附加抖动和眼图闭合的其他噪声。 |
| 单台主机内很多 6 个通道同时采集 <100 fs 抖动。 | 多个差分通道的高保真采集可进行通道间损伤测试，提高多个高速串行通道系统的测试吞吐量。 |
| 光模块支持从 155 Mb/s 到 100 Gb/s (4x25) 以太网所有标准速率的光一致性测试。 | 为单模和多模光标准提供经济实惠、功能多样的光测试系统，从 155 Mb/s (OC3/STM1) 到 40 Gb/s（SONET/SDH 和 40GBase 以太网）和 100 Gb/s 以太网（100GBase-SR4、-LR4 和 ER4），波长 850、1310 和 1550nm。 |
| 优异的采集吞吐量，采样率高达 300 kS/s。 | 通过优异的系统吞吐量，可将制造或设备检定测试时间缩短 4 倍。 |
| 能够将采样器放到被测设备 (DUT) 的附近。 | 远程采样头较大程度降低因 DUT 至仪器之间的电缆和夹具造成的信号劣化，简化测试系统的反嵌。 |
| 独立的已校准通道相差校正。 | 双通道模块中具有集成的已校准通道相差校正，消除时滞，增强多通道测量的信号保真度。 |
| 模块 | 描述 |
|---|---|
| 80E03 | 采样模块；双，20GHZ 电采样模块 - 可追溯校准标准证明 |
| 80E11 | 8000 系列，双通道，70 GHz，超低抖动，电采样模块（包含 D1） |
| 80E04 | 采样模块；双，20GHZ 带 TDR 电采样模块 - 可追溯校准标准证明 |
| 80E10B | 8000 系列，双通道，50 GHz，远程电采样模块，带 TDR（包含 D1） |
| 80E09B | 8000 系列，双通道，60 GHz，远程电采样模块（包含 D1） |
| 80E11X1 | 8000 系列，单通道，70 GHz，超低抖动，电采样模块（包含 D1） |
| 80A02 | EOS/ESD 保护模块，用于泰克电采样模块的静电隔离；本产品包含一致性声明 |
| 80C21 |
8000 系列光模块：双通道，53 GHz 光带宽，单模，1200nm - 1650nm |
| 80C17 | 8000 系列光模块：单通道，30GHz 光带宽，单/多模，800nm ~ 1600nm |
| 80C14 | 14+ GHz，宽波长，放大光采样模块 |
| 80C18 | 8000 系列光模块：双通道，30GHz 光带宽，单/多模，800nm ~ 1600nm |
| 80C15 | 8000 系列光模块：单通道，32GHz 光带宽，单/多模，800nm ~ 1600nm |
| 80C07B | 光采样模块；2.488 GB/S OC48/STM16，2.500 GB/S 2GBE，2.500 GB/S 无限带宽；2.5 GHZ 光带宽 |
| 80C11B | 单通道光采样模块；10G 光参考接收机滤波器；28 GHz 光宽带；单模 |
| 80C10C | 单通道，65/80 GHz 光采样模块（必须指定 F1、F2 或 F3 中的一个选件） |
| 82A04B | 8000 系列，相位参考模块（包括 D1） |
| 80C08D | 单通道光采样模块；10G 光参考接收机滤波器；12 GHz 光宽带；单模/多模 |
| 80C20 |
8000 系列光模块：单通道， 53 GHz 光带宽，单模，1200nm - 1650nm |
| 80C12B | 12 GHz，宽波长，放大光采样模块 |
| 80E08B | 8000 系列，双通道，30 GHz，远程电采样模块，带 TDR（包含 D1） |
| 80E07B | 8000 系列，双通道，30 GHz，远程电采样模块（包含 D1） |
| 80N02 | 8000 Series Electrical Sampling Module Extender， 2M Cable |
ECOC 2014 Verification and Test of 56Gb-s During ECOC 2014， Tektronix demonstrated 56 Gb/s Eye Diagram analysis on a DSA8300Sampling Oscillocope.
| 探头 | 描述 |
|---|---|
| DVT30-1MM GigaProbe | 30 GHz TDR 探头 由 GigaProbes 提供 。 |
| P8018 | 手持式 TDR 探头，无源；20 GHZ，单端，50 欧姆，SMA 连接器带 20 GHZ SMA 电缆；设计为配合使用 80A02 EOS/ESD 保护模块；本产品包含一致性声明 |
| P80318 | 探头包，18GHz 100 欧姆差分手持探头 |
| 探头 | 描述 |
|---|---|
| P6150 | Passive Probe： 10X/1X， 9GHz， 12.5V low capacitance |
低压差分探头
| 探头 | 描述 |
|---|---|
| P7330 | 探头；差分；3.5 GHZ 带宽，+/-1.75 V 差分，大动态范围，+5V -4V 共模范围，输入处 2.3 MV RMS 噪声，5X 衰减 - 可追溯校准标准证明 |
| P7350 | DIFFERENTIAL PROBE， 5 GHZ |
| P7380SMA | 8 GHZ DIFFERENTIAL SIGNAL ACQUISITION SYSTEM WITH SMA INPUTS，CERTIFICATE OF TRACEABLE CALIBRATION STANDARD |
