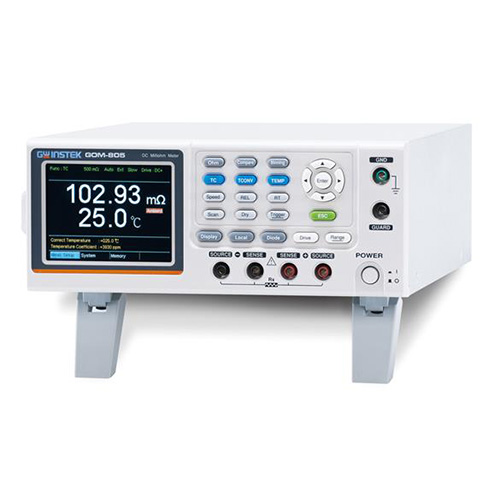

GOM-804/GOM805高精度可编程直流微欧姆计
GOM-804和GOM-805是高精度可编程直流微欧姆计 ，适用于开关、继电器、连接器、印刷电路板等设备的低电阻测量。彩色TFT-LCD显示屏非常方便读取测量结果。由于其操作简单、性能优良和自动化测量领域已成为可靠的电阻测量仪器。 GOM-804和GOM-805是高精度可编程直流微欧姆计使用3.5吋TFT显示幕、较大50000 counts量测显示、每秒很快60笔的快速取样率、0.05%的较好量测准确度、四线式的量测方式、温度以及温度补偿量测功能，20组的面板设定记忆组；同时GOM-805还......
产品描述
GOM-804和GOM-805是高精度可编程直流微欧姆计，适用于开关、继电器、连接器、印刷电路板等设备的低电阻测量。彩色TFT-LCD显示屏非常方便读取测量结果。由于其操作简单、性能优良和自动化测量领域已成为可靠的电阻测量仪器。
GOM-804和GOM-805是高精度可编程直流微欧姆计使用3.5吋TFT显示幕、较大50000 counts量测显示、每秒很快60笔的快速取样率、0.05%的较好量测准确度、四线式的量测方式、温度以及温度补偿量测功能，20组的面板设定记忆组；同时GOM-805还搭配多样化的驱动模式和干电路，以符合元件或材料在低电压或低功率的电阻量测之应用和需求。GOM-804和GOM-805是高精度可编程直流微欧姆计全系列搭配可透过外部控制仪器的介面，如RS-232C、USB、Handler/Scan/EXT IO或GPIB(选购)，更加提高了该欧姆计在实际操作应用上的便利性。
GOM-804/805高精度可编程直流微欧姆计采用3.5吋的彩色LCD显示幕，让量测结果更清晰易读外，也增加了相关设定条件的显示，大大的提升了测试资讯的完整度。GOM-804/805提升量测的速度到每秒60笔的取样速度的情况下，仍能提供0.05%准确度、而且显示位数也不会因为速度的选择而使原有的5位数，降低为4位数。另外，使用了独立的功能按键和方向键，也提高了操作上的便利性，让使用者更加直观便捷的完成所有量测的任务。
GOM-805高精度可编程直流微欧姆计为因应不同类型的材料的量测应用，还提供干电路(Dry circuit)和各式驱动模式(直流+/直流-、脉冲、脉冲宽度变调)。当不同材料的导体互相接触，因对温度变化不同所产生的电位差，可用脉冲电流输出模式，来降低在低阻测量时的热电动势影响。直流+/直流-电流输出模式，则适用于电感性元件的量测需求。而脉冲宽度变调输出模式，则适用于对温度变化敏感的材料，可避免因长时间量测电流的加载，造成阻值变化。当使用直流+、直流-和脉冲驱动模式时，可同时搭配干电路(Dry circuit)进行量测；干电路可将开路电压限制在较大20mV的情况，以避免元件两端的电压过高，破坏了接触点表面的氧化层或薄膜，进而破坏量测的有效性，例如连接器的接触电阻测量，就是一个典型的应用。

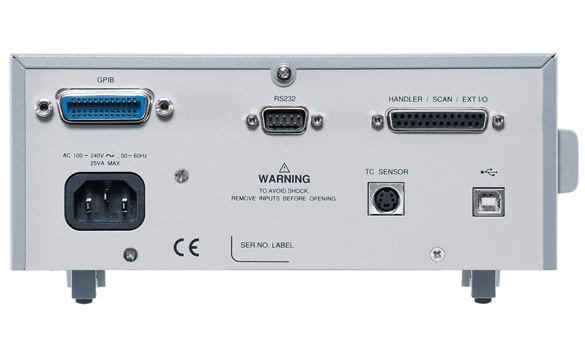

在连接外部控制方面，GOM-804/805高精度可编程直流微欧姆计提供一个D-sub 25-pin复合式的介面，可依功能的选择，执行特定的作业，如Handler 或Scan 或EXT IO，分别提供连接分选机、外部开关或直接进行外部触发控制；很后，对于需求透过远端控制和撷取量测结果，GOM-804/805高精度可编程直流微欧姆计也提供了多样的介面选择，如RS-232C、USB以及GPIB (GOM-804选购/GOM-805标准)介面；同时，控制的指令可完全兼容原有的GOM-802，让使用者在新旧机型替换时，不必再多花时间在程式的调整上。所以现有的机型GOM-804高精度可编程直流微欧姆计完美地替代掉原有的GOM-802，是一台在原有GOM-802的功能、规格上，再进一步提升的进化机型，包括显示位数、量测速度及提供标配介面(RS-232C/USB)；而GOM-805，则是再增加了新的量测能力(干电路和各式驱动模式)以符合更宽广的低电阻量测应用。
GOM-804/GOM-805高精度可编程直流微欧姆计性能特点
GOM-804/GOM-805高精度可编程直流微欧姆计性能特点
显示位数50000位
显示屏TFT 320*240 彩色 LCD
快速测量：60次/s
高精度 0.05%
四线制测量
温度补偿（TC）功能
二极管测量
延时测量功能
Drive Mode-DC+, DC-, Pulsed, PWM, Zero (GOM-805 only)
标配接口: Handler (D-sub 25P), RS-232C, USB (标配)
GPIB (GOM-804选配, GOM-805标配)
| 规格 | |||
| 型号 | GOM-804高精度可编程直流微欧姆计 | GOM-805高精度可编程直流微欧姆计 | |
| 显示 | |||
| 满量程 | 50,000位 | ||
| 采样率 | |||
| 慢速 | 10次/S | ||
| 快速 | 60次/S | ||
| 电阻 | |||
| 档位/测试电流 (fixed) | 50mΩ/1A | 500mΩ/100mA | 5Ω/100mA |
| 50Ω/1mA | 500Ω/1mA | 5kΩ/100µA | |
| 50kΩ/100µA | 500kΩ/10µA | 5MΩ/1µA | |
| 精确度 | 50mΩ : ± (0.1% of reading + 0.02% of range);500mΩ~ 50Ω : ± (0.05% of reading + 0.02% of range);500Ω~ 500kΩ : ± (0.05% of reading + 0.008% of range);5MΩ : ± (0.2% of reading + 0.008% of range) | ||
| 分辨率 | 1µΩ, 10µΩ, 100µΩ, 1mΩ, 10mΩ, 100mΩ, 1Ω, 10Ω, 100Ω | ||
| 温度 | |||
| 范围 | -50˚C~399.9˚C | ||
| 精度 | -10˚C~40˚C : 0.3% ± 0.5˚C ; Other : 0.3% ± 1.0˚C | ||
| 分辨率 | 0.1˚C | ||
| 其它功能 | |||
| 触发 | 内部, 外部, 手动 | ||
| 运算 | ABS,REL,%,TC | ||
| 平均 | 2~10次 | ||
| 延时量测 | Yes | ||
| Hi/Lo | Yes | ||
| Go/No-Go | Yes | ||
| TC for Transformer | Yes | ||
| 二极管测试 | Yes | ||
| 连续测试 | Yes | ||
| Binning Function | ----- | 标配 | |
| 内存 | |||
| 存储设置 | 20sets | ||
| DRY CIRCUIT | |||
| ----- | 开路电压低于20mV;500mΩ, 5Ω, 50Ω 档时 | ||
| DRIVE MODE | |||
| DC+ / DC- | ----- | 标配 | |
| Pulsed | ----- | 标配 | |
| PWM | ----- | 标配 | |
| Zero | ----- | 标配 | |
| 接口 | |||
| USB | 标配 | 标配 | |
| RS-232C | 标配 | 标配 | |
| Digital I/O | 标配 | 标配 | |
| GPIB | 选配 | 标配 | |
| 显示 | 3.5 英寸 (320*240) TFT 彩色 LCD | ||
| 电源 & 容量 | |||
| 输入电源 | AC100-240 V, 50/60Hz | ||
| 容量 | Max.25VA | ||
| 尺寸 & 重量 | |||
| 223(W) x 102(H) x 283(D) mm; 大约4kg. | |||
GOM-805 直流微欧姆计 (含Handler/RS-232C/USB Device/GPIB)
GOM-804 with GPIB 直流微欧姆计 (含Handler/RS-232C/USB Device/opt.01 GPIB)
GOM-804 直流微欧姆计 (含Handler/RS-232C/USB Device)
标准附件
快速指南 x 1, 电源线 x 1, 测试线 GTL-308 x 1,
光盘 x1(完整使用手册电子文件)
选购配件
Opt.1 GPIB 卡 (仅适用于GOM-804且限工厂出货前安装)
PT-100 温度测棒
GTL-232 RS-232C连接线, 9-pin对9-pin母座, 2-3对跳线, 约2公尺
GTL-248 GPIB连接线, 约2公尺
GTL-251 GPIB-USB-HS (High Speed) 转接器
