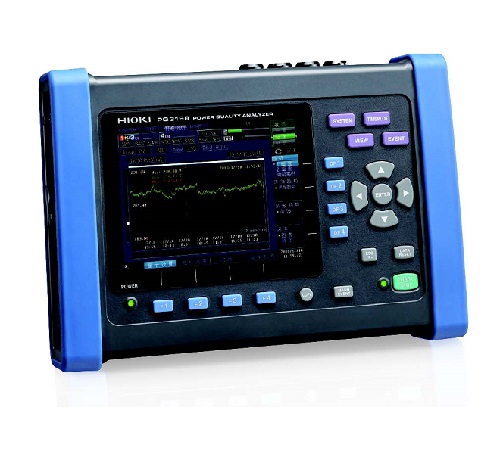

电能质量分析PQ3198

电能质量分析PQ3198可以配合工程师更加轻松、切实地进行电源的维护管理和故障分析。在现代社会好仪器银飞供应,而我们国家的电力是最重要的基础建设之一。使用电能质量分析PQ3198进行日常维护管理以避免发生故障是非常重要的。另外,由于设备故障活剧增的电力需求等原因发生电源故障的情况下,需要迅速找到原因解决问题。电能质量分析仪PQ3198和PQ3100这两款具备准确捕捉各种电源异常的测量能力,并且拥有优秀的操作性,从接线到记录,简单顺畅,帮助用户准确的进行电源分析。宽量程支持广泛用途:可应用于从CT次级端到大电流配线等广泛用途。CT7136可选5A/ 50A/ 500A三档量程※,柔性电流钳可选50A/ 500A/ 5000A三档量程。有效测量范围为量程的120%,因此使用柔性电流钳时最大可测量6000A。
调查各种电源的实际情况:导入新的电气设备前,测量放置地点的电压波形和设备能力、以及谐波的情况。导入设备后,通过再次测量并进行比较,可确认是否受到周边的影响。
电源故障的预防维护:定期测量电梯的动力部分等同个地方,可发现故障的预兆。双重配线或母线排、拥挤的配电柜等难以进行接线操作的情况,可通过柔性电流钳安全且轻松的接线操作。

PQ3198:仅电能质量分析Q3198主机,电流传感器选件需要额外选购
PQ3198-92:600A传感器4个等套装
PQ3198-94:6000A传感器4个等套装
电能质量分析PQ3198
● 连接传感器无需额外的外部电源:可以从主机直接进行供电,无需AC/DC传感器以及柔性电流钳用的AC适配器。
● 可按照全球标准检查电能质量问题(IEC61000-4-30ClassA)
● 连续进行高精度的测量(V:标准电压的±0.1%,A:±0.1% rdg. ±0.1% f.s. W:±0.2% rdg. ±0.1% f.s.)
● 还可测量高次谐波成分,电压测量高达80kHz的宽频带
● 瞬间过电压峰值最大6000V,可测量最高700kHz
● 最大可测AC 6000A
● 使用(ch1,ch2,ch3)和ch4可进行双系统的功率测量和效率运算
● 可以进行变频器的简单测量,基本频率40~70Hz载波频率~20kHz
● 使用附件PQ ONE能够制作简单的报告
● 使用GPS选件,可保证多台仪器间的数据同步
测量线数 除了单相2线/单相3线/三相3线/三相4线,另外ch4测量电压/电流(直流或交流)
电压量程 ch1~ch3:电压测量600.00Vrms,瞬间电压测量峰值6.0000kV
ch4:600.00Vrms或DC,瞬间电压测量峰值6.0000kV
电流量程 AC500.00mA~5.0000kA(测量范围根据使用的传感器不同而不同)
功率量程 300.00W~3.0000MW(根据使用的电压、电流量程自动决定)
基本精度 电压:标准电压±0.1% rdg.
电流:±0.1% ±0.2% rdg. ±0.1% f.s. + 电流传感器精度
有功功率:±0.2% rdg. ±0.1% f.s. +电流传感器精度
测量功能 1,瞬间过电压:2MHz采样率
2,频率1个波形:从1个波形开始运算 200kHz采样率
3,电压1/2有效值:每错开半个波形的1个波形运算
电流1/2有效值:每半个波形的运算
4,电压上升、电压下降、瞬间中断:电压1/2有效值时检测
5,冲击电压:电压1/2有效值时检测
6,电压波形比较:自动生成并比较判断区域
7,瞬间闪变值:符合IEC61000-4-15
8,频率 200ms:从10个波形、12个波形开始运行 40~70Hz
9,频率10秒间:从10秒间的波形开始运算 40~70Hz
10,电压波形峰值、电流波形峰值
11,电压、电流、有功功率、视在功率、无功功率、有功电能、无功电能、
功率因数、位移功率因数、电压不平衡度、电流不平衡度、效率
12,高次谐波(电压/电流):2k~80kHz频带
13,谐波/相位角(电压/电流),谐波功率:第0次~第50次
14,谐波电压电流相位差:第1次~第50次
15,总谐波畸变率(电压/电流)
16,间谐波(电压/电流):第0.5次~第49.5次
17,K因素(倍增率)
18,V10闪变,IEC闪变(短/长)
银飞供应电能质量分析PQ3198
最长记录时间 反复功能ON时:1年,最多记录事件数:9999×366天(1天最多9999件)
反复功能OFF时:35天,最多记录时间数:9999件
接口 SD/SDHC卡, LAN(HTTP服务器功能/FTP共),USB2.0(通讯)
显示 6.5英寸TFT彩色LCD(640×480点)
电源 AC适配器Z1002(100~240V,额定1.7A,50/60Hz)电池组Z1003(连续使用时间180分钟,通过连接AC适配器充电,充电时间为5小时30分)
体积和重量 300W× 211H× 68D mm, 2.6 kg(含电池组Z1003)
附件 使用说明书×1,测量指南×1,压线L1000×1(红、黄、蓝、灰、黑×4,鳄鱼夹×8),彩色测试夹,AC适配器Z1002×1,吊带×1,USB连接线(1m)×1,电池组Z1003×1,SD存储卡2GB Z4001×1,应用软件(PQ ONE)×1
用于设备的电源故障分析:记录趋势的同时捕捉瞬间停电、电压下降、频率变动等所有电源异常。对调查预期外的设备故障或突然停止的原因非常有用。

用于电力系统的电能质量记录:可记录波动剧烈的可再生能源或EV 充电桩与电力系统连接时的电压、电流、功率、谐波、闪变等。另外,可使用附带的软件PQ ONE 轻松地进行分析。

用于AC/DC的功率测量:如果使用AC/DC 自动调零电流传感器,则可准确地、长时间的测量DC 电流。主机可给传感器供电,无需额外准备电源。

设置简单,准确捕捉电源异常
可以同时测量功率和谐波、异常现象的波形等所有参数。
瞬态电压
电压骤升(电压上升)
电压下陷(电压下降)
停电
频率波动
冲击电流
谐波
高次谐波
不平衡

同时记录事件波形和趋势图
事件波形:发生事件时,记录0.2秒的瞬时波形。所有的事件项目可设为并列触发。记录下来的数据在测量期间也可在界面上进行确认。
30秒事件波动趋势:电压上升、电压下降、冲击电流发生时可同时记录30秒的1/2有效值波动。可用于调查马达启动时的冲击电流造成的电压下降。

支持国际标准IEC 61000-4-30Ed.2 ClassA
PQ3198 支持IEC 61000-4-30Ed.2 ClassA。可进行无间隙的连续运算、骤升/ 下陷/ 停电等事件检测、GPS ( 这是选件,需要额外购买)。时间同步等标准要求的测量。ClassA是什么?ClassA由国际标准IEC 61000-4-30定义。通过比较/ 讨论不同的测量仪器测量得到的结果,规定电能质量分析仪/ 精度/ 标准的兼容性。

高电压·宽频带
可测量最大6000V、最小0.5μs(2 MS/s) 宽度的瞬态电压。而且,可以测量2 kHz ~ 80kHz 的高次谐波成分。由于逆变器设备的普及,在这个频带的故障或与故障原因相关的情况越来越多。

双系统的测量
电压CH1,2,3与CH4是绝缘的,因此能够测量双系统的功率和效率。
应用案例
● 同时测量/观察EV快速充电桩的初级端(AC)和次级端(DC)
● 同时测量/观察光伏发电系统的初级端(DC)和次级端(AC)
● 同时测量DC-AC(三相)逆变器的初级端(DC)和次级端(AC)
● 同时测量UPS的初级端和次级端
● 同时测量电源(AC)和控制(DC)的双系统
● 同时测量三相线路和接地线
● 同事测量用于接地故障检测的中性线

确认EV 汽车的快速充电桩的电能品质
如上,电压CH1,2,3 和CH4 是绝缘的,因此例如,在确认EV 快速充电桩的输入(AC) 和输出(DC) 的电能品质的同时,还能进行输入输出之间的功率和效率测量。

逆变器的简易测量
可以测量基波频率40~70Hz、载波频率~20kHz的逆变器次级端。如果是DC-三相逆变器,还可以测量效率。如需更高精度的逆变器测量, 推荐您使用我司的功率分析仪PW6001或PW3390。

400Hz线路的测量:电源线路频率除了50/60Hz以外,还可测量400Hz。

清晰易懂的数据显示:在测量期间可一键切换界面,可显示所有的测量参数,顺畅的进行情况确认。
传感器自动识别功能,避免误测量:连接电流传感器后,只需按下检测键,即可自动识别传感器的类型和最大电流量程。
简易设置流程功能,指引记录项目的设置不迷路。只需要根据用选择记录项目即可自动完成设置。
GPS 时间同步:使用GPS选件PW9005可以以UTC标准时间作为标准,调整设备内部的时间。去除设备造成的时间差,即使在用多个设备进行测量时,也能确保分析现象的同步性。

用PC 分析、制作报告 ~电能质量分析软件PQ ONE~测量场所和测量日期不同的数据也可分文件夹统一读入。快速报告功能。可汇总多个数据的趋势图并输出报告。可应用于重复记录时的不同日期比较、多个地点的数据比较等。分析数据一览显示包括:详细显示事件统计、事件列表、事件图形等测量数据。可选择需要的项目进行报告输出。
事件统计(PQ ONE):按日期、时间分别对发生情况进行统计显示。易于发现特定的时间段或周末发生的异常。另外,还可以进行美国的电能质量管理标准所用的ITIC (CBEMA) 曲线分析。
事件列表(PQ ONE):将事件的发生情况按照日期或者事件分别进行统计显示。可以比较容易的发现在一定时间段或周末期间发生的电源异常。
EN50160判定功能(PQ ONE):无论是趋势期间内的电压波动还是依据EN50160标准进行的评估·分析·判定,都可以利用此功能进行。用户还可以自定义判定标准或项目。

光伏发电的负载截断测试:在负载截断测试中,需要记录截断时的电压、电流的过渡变化。PQ3100电能质量分析仪可记录异常发生时的波形最多11秒 ( 事件前1秒、事件后10秒 )。利用光标测量还可进行峰值或持续时间的测量。
