矢量网络分析仪和电子校准仪

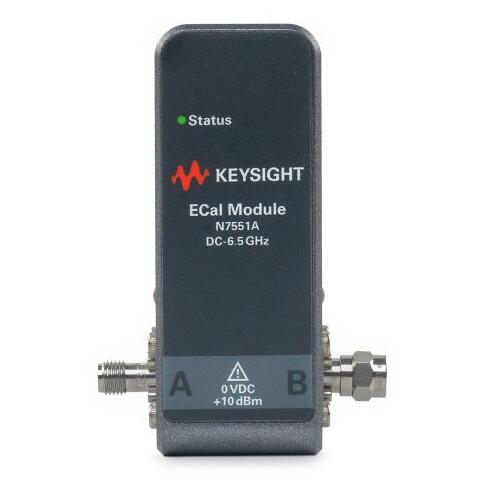

矢量网络分析仪和电子校准仪N755XAECAL可用于S参数测量校准。N755XA能够测量多种频率范围,凭借着出色的性能深受人们的喜爱。在我们日常的市场范围中,随着DUT测试端口数量的增加,我们进行的的测试也会增加,不良连接和不良校准的可能性。ECAL此外,随着连接和断开次数的增加,测试端口电缆的重复性和稳定性误差也会增大。要执行ansolt4端口校准,至少要测量12个1端口标准和3个2端口标准,总共需要18个连接。使用2端口ECAL模块(N755xA和N469xD)进行相同的校准只需要四个连接。这意味着,相对于准确的规范,系统的未校正泄漏、不匹配和频率响应的变化很小。这个主要影响是外部和内部电缆物理长度的变化,其他重要原因是测试端口连接器脏污和损坏以及校准标准。如果接头变脏或损坏,影响测量的重复性和准确性,幸运的是,评估校准的一般有效性是相对的。为了测试重复性,重新测量其中一个校准标准。周期性地测量装置并记录其校正响应的任何变化,这些变化可归因于测试系统。根据经验,您将能够看到参考响应中的变化,表明需要再次执行测量校准。N7550A/1/2A是价值线产品,可以重新认证和维修。

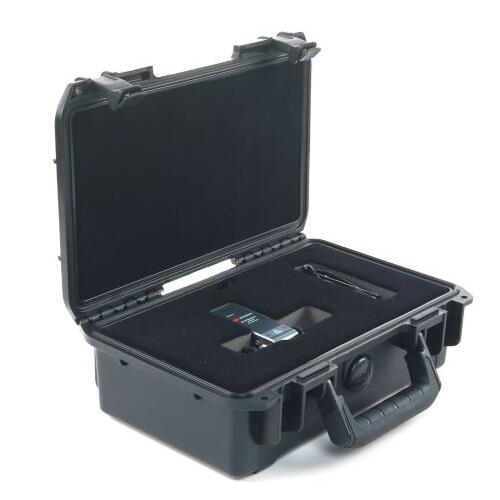

N755XA
Keysight提供了一个各种不同测量频率范围性能和功能的矢量网络分析仪,支持六种语言的功能能够满足用户不同的测量需求。此外该设备有过多种测试案例的,网络使用仪满足日常工作的所有需求。  例如放大器、混频器和频率转换器这些都是网络矢量仪的测量。它们可轻松进行放大器的常规参数测量,例如增益、增益和相位压缩、隔离度、回波损耗和群时延。谐波失真常用于了解放大器的非线性行为,接收机有时需要工作在与激励源不同的频率上。由于频率转换器件的输入频率和输出频率不同,例如混频器和频率转换器,因此,精确地对频率变換器件进行测量具有很大的挑战性。用于测量这些器件的网络分析仪必须具有频偏模式,才能够胜任测量这种输入频率和输出频率不相同的器件的任务。因此测量系统变得越来越复杂或者完成个放大器的测量需要多个不同的测量。主要特性端口型号可以轻松地测试耦合器、环形器、分离器、其他3和4端口器件,以及平衡/差分元器件。矢量网络分析仪能够快速、轻松地进行校准减少了工作时间。对被测器件输入和输出功率进行精确测量,对端口扩展端口匹配、去嵌入阻抗转换提供内部支持,可将同轴精度扩展到晶圆上和夹具内测量。想了解更多的内容,详情请咨询银飞电子,我们会热情给您解答。
矢量网络分析仪
文章来源于银飞
