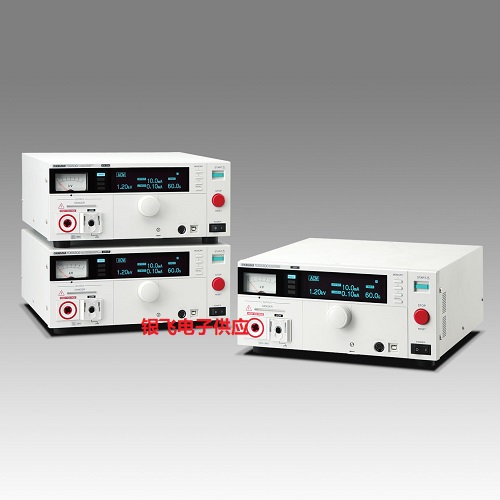

日本菊水 TOS5301 交直流耐压测试仪

日本菊水是耐压测试仪中的很不错的一个品牌,以前在中国深受用户喜欢的TOS5050A停产了,用可设定从0.1s开始的测试时间TOS5301交直流耐压测试仪替代。这是一款为用户提高生产效率节约成本的可以实现高稳定输出的PWM放大器方式5kV/100mA(500VA)的交流耐电压测试仪。其中TOS5301可以输出6kV,50W的直流耐电压测试仪。安全性能好的TOS5301交直流耐压测试仪重量约为15公斤,和老款的耐压仪相比来说轻了约40%左右。

产地在日本的菊水品牌的TOS5300系列是一种电器安全生产测试仪器,电器安全必须严格按国标要求来测试电气产品的耐压和绝缘阻抗,以确保电气产品的安全。让用户用得放心和舒心。轻量级的TOS5300系列输出为5千伏/100毫安(交流),6千伏/10毫安(直流)。According to the safety regulations of IEC, EN, UL, VDE, JIS and other countries or the requirements of the safety law of electrical products, the voltage withstanding/insulation impedance test of electronic equipment and electronic components can be carried out.根据IEC、EN、UL、VDE、JIS等国家的安全规定或电气产品安全法的要求,可以对电子设备和电子元器件进行耐压/绝缘阻抗试验。
极大的缩短了测试时间,而且为了不断提高测试电压的稳定性,日本菊水采用了一种新研制的开关放大器。我们日本菊水的TOS5301交直流耐压测试仪不受交流输入电压和频率变化的影响,适合全球的电压和频率,在世界各地均可以保持稳定地输出频率和电压。所以在供电环境不稳定的地区也可以进行稳定性和安全性试验。具有与各种用户需求相适应的全方位功能。TOS5301交直流耐压测试仪是一种基于操作性、实用性、安全性和低价格的新一代交直流耐压测试仪

日本菊水TOS5301交直流耐压测试仪不受交流电源的影响,能输出稳定的高压。它可以安全地应用于电源变化较大的地区,并具有很高的可靠性。(输入电压变动率±0.3%) 可以对施加电压进行时间控制追求更高的安全性和便利性TOS300系列的数据取得(免费软件)
Data Acquisition for TOS5300是一种能够统计和管理本公司TOS5300系列耐电压测试仪试验结果的软件。使用“Data Acquisition for TOS5300”后,可轻而易举地完成数据的存储、检索、印刷等各项操作,并可便于经由PC执行和停止试验。 [OS] Windows7/Vista/ XP对应国际范围的输入电压,可对应全球性使用范围!不受输入电源变化的影响,也可以可选择输出频率(50Hz/60Hz频率),这样买过来就可以在全球工厂使用。

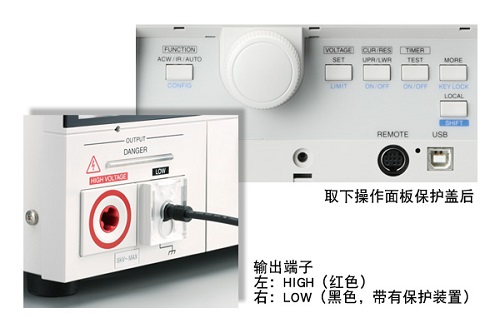

TOS5301交直流耐压测试仪TOS5301全新设计
搭载输出电压的上升时间/下降时间的控制!对应规格测试,以及防止对被测物产生不良影响。 控制部・输出端子的全面改良!输出端子无突起物,装备有新型LOW端子还对操作面板安装有保护盖等,追求生产现场的高安全性和便利性。

TOS5301 主要技术参数
耐电压部分
型号 TOS5300 TOS5301 TOS5302
AC 输出部 输出范围 0.05 kV ~ 5.00 kV
  设定精确度 ±(2 % of set + 20 V)[ 无负载时]
设定范围 0.00 kV ~ 5.50 kV
设定分辨率 10 V ST P
最大额定输出 1 500 VA(5 kVI100 mA)
最大额定电压 5 kV
最大额定电流 100 mA[ 输出电压 0.5 kV 以上]
变压器容量 500 VA
输出电压波形 2 正弦波
  失真率 输出电压 0.5 kV 以上 :3 % 以下(无负载时及纯电阻负载时)
频率 50 Hz I 60 Hz
  精确度 ±0.5 %(电压上升过程中除外)
电压变动率 10 % 以下(最大额定负载→ 无负载)
输入电压变动 ±0.3 %(5 kV 无负载时,电源电压 90 V ~ 250 V)
短路电流 200 mA 以上(输出电压 1.0 kV 以上)
输出方式 PWM 开关方式
DC 输出部 输出范围 / 0.05 kV ~ 6.00 kV /
  设定精确度 ±(2 % of set + 20 V)[ 无负载时]
设定范围 0.00 kV ~ 6.20 kV
设定分辨率 10 V ST P
最大额定输出 1 50 W(5 kV I 10 mA)
最大额定电压 6 kV
最大额定电流 10 mA
波形
(TYP 值)
5 kV 无负载时 50 Vp-p
最大额定负载 100 Vp-p
电压变动率 3% 以下(最大额定负载 → 无负载)
短路电流(TYP 值) 40 mA(6 kV 输出时)
放电功能 测试结束时,实施强制放电
(放电电阻 125 kO)
开始电压(Sta「t Volta旬e) 可以将耐电压测试时的开始电压设为设定电压的 50 %
限制电压值(Limit Volta旬e) 可以设定测试电压设定的上限基准值 AC: 0.00 kV ~ 5.50 kV、DC: 0.00 kV ~ 6.20 kV
输出电压监视功能 输出电压超过设定值(±350V)时,切断输出,实施保护动作
电压表 模拟 标尺 6 kV ACIDC f.s
精确度 ± 5 % f.s
指示 平均值响应I有效值j度
数字 测量范围 0.000 kV ~ 6.500 kV ACIDC
显示 口 . 口口口 kV
精确度 V < 500 V :±(1.5 % of 「dn旬 + 20 V)、V ≧ 500 V :±1.5 % of 「dn旬
响应 真实有效值(响应时间 50 ms)
锁定功能 将测试结束时的测量电压值在  PASS、FAIL  期间中进行锁定
电流表 数字 测量范围 AC: 0.00 mA ~ 110 mA AC: 0.00 mA ~ 110 mA
DC: 0.00 mA ~ 11 mA
AC: 0.00 mA ~ 110 mA
显示i = 测量电流 i < 1 mA 1 mA ≦ i < 10 mA 10 mA ≦ i < 100 mA 100 mA ≦ i
口口口 μA 口 . 口口口 mA 口口 . 口口 mA 口口口 . 口 mA
精确度 3 1.00 mA ≦ i :±(1.5 % of 「dn旬)、i < 1.00 mA :±(1.5 % of 「dn旬 + 30 μA)
响应 真实有效值(响应时间 50 ms)
锁定功能 将测试结束时的测量电压值在 PASS  期间中进行锁定

绝缘电阻测试部分

绝缘功能 TOS5302
输出部 输出电压 25 V、50 V、100 V、125 V、250 V、500 V、1000 V DC・负极性
  设定精确度 -0 %、十 5 V
最大额定负载 1 W(-1000 V DC I 1 mA)
最大额定电流 1 mA
波形 1000 V 无负载 2 Vp-p 以下
最大额定负载 10 Vp-p 以下
电压变动率 1 % 以下(最大额定负载→ 无负载)
短路电流 12 mA 以下
放电功能 测试结束时实施强制放电(放电电阻 约 25 kO)
限制电压值(Limit Volta旬e) 可以设定测试电压设定的上限基准值 25 V、50 V、100 V、125 V、250 V、500 V、1000 V
输出电压监视功能 输出电压超过 ±(10 % of set + 10 V)切断输出,实施保护动作
电压表 模拟 标尺 6 kV ACIDC f.s
精确度 ± 5 % f.s
指示 平均值响应I有效值j度
数字 测量范围 0 V ~ -1200 V
显示 25 kO ≦ R < 1.00 MO 1.00 MO ≦ R < 10.0 MO 10.0 MO ≦ R < 100 MO
口口口 kO 口 . 口口 MO 口口 . 口 MO
精确度 ±(1 % of 「dn旬 + 1 V)
电阻计 测量范围I 测量精确度
1 2
25 V 30kO ≦ R ≦ 25 MO I ±(2 % of 「dn旬 + 2 di旬it) 25 MO < R ≦ 125 MO I ± 5 % of 「dn旬
125 MO < R ≦ 250 MO I ± 10 % of 「dn旬
50 V 50kO ≦ R ≦ 50 MO I ±(2 % of 「dn旬 + 2 di旬it) 50 MO < R ≦ 250 MO I ± 5 % of 「dn旬
250 MO < R ≦ 500 MO I ± 10 % of 「dn旬
100 V 100kO ≦ R ≦ 100 MO I ± 2 % of 「dn旬
100 MO < R ≦ 500 MO I ± 5 % of 「dn旬
500 MO < R ≦ 1 GO I ± 10 % of 「dn旬
125 V 125kO ≦ R ≦ 125 MO I ± 2 % of 「dn旬
125 MO < R ≦ 625 MO I ± 5 % of 「dn旬
625 MO < R ≦ 1.25 GO I ± 10 % of 「dn旬
250 V 250kO ≦ R ≦ 250 MO I ± 2 % of 「dn旬
250 MO < R ≦ 1.25 GO I ± 5 % of 「dn旬
1.25 GO < R ≦ 2.5 GO I ± 10 % of 「dn旬
500 V 500kO ≦ R ≦ 500 MO I ± 2 % of 「dn旬
500 MO < R ≦ 2.5 GO I ± 5 % of 「dn旬
2.5 GO < R ≦ 5 GO I ± 10 % of 「dn旬
1000 V 1 MO ≦ R < 1 GO I ± 2 % of 「dn旬
1 GO ≦ R ≦ 5 GO I ± 5 % of 「dn旬
显示  2 100.0 MO ≦ R < 1.00 GO 1.00 GO ≦ R ≦ 9.99 GO
口口口 MO 口 . 口口 GO
锁定功能 将测试结束时的测量电阻值在 PASS  期间内进行锁定
电流检测响应速度(Response) FAST IMID ISLOW的3 级切换
判断 功能 判断方式I判断动作 判定 判定方法 显示 蝉鸣器 SIG凹AL IIO
UPP R FAIL 检测到超出上限基准值的电阻值时,切断输出,判断为 UPP R FAIL 。
不过,电压上升中(Rise  Time)不执行判断。
FAIL 亮灯 画面显示 OV R O凹 输出
U-FAIL 信号
LOW R FAIL 检测到低于下限基准值的电阻值时,或电压上升中(Rise Time)发生异常时,切断输出,判断为 LOW R FAIL。 FAIL 亮灯 画面显示 U凹D R O凹 输出
L-FAIL 信号
PASS 经过设定时间后如果没有异常,则切断输出,判断为 PASS。 PASS 亮灯 O凹 输出 PASS 信号
• PASS 信号在设定为 PASS HOLD 时,直到输入 STOP 为止将连续输出
UPP R FAIL、LOW R FAIL 信号在直到输入 STOP 为止将连续输出
• FAIL 或 PASS 的蝉鸣器音量可以调节
• 判断为 PASS 时的蝉鸣器音固定为 0.2 s,PASS HOLD 中蝉鸣器也在 0.2 s 后关闭


上限基准值设定范围 30kO ~ 5.00 GO
下限基准值设定范围 30kO ~ 5.00 GO
判断精确度
UPP R ILOW R 通用
测量精确度 +2 di旬it
湿度 20 %「h ~ 70 %「h(无凝露)、无测试导线的揺晃等外部干扰。
200 nA 以下的判断时,需要 1.0 s 以上的测试时间。将电流检测响应速度设定为 Mid 时,需要 0.3 s 以上的测试时间 ; 设定为 Slow 时,需要 0.5 s 以上的测试时间。
时间 电压上升时间(Rise Time) 10 ms(TYP 值)
测试时间(Test Time) 具备 0.1 s ~ 999 s  测试时间关闭(TIM R OFF)功能
  设定分辨率 0.1 s ~ 99.9 s :0.1 s I 100 s ~ 999 s :1 s
精确度 ±(100 ppm + 20 ms)

※TOS5300和TOS8870A的比较
TOS5301 主要技术参数
耐电压部分

型号 TOS5300 TOS5301 TOS5302
AC 输出部 输出范围 0.05 kV ~ 5.00 kV
  设定精确度 ±(2 % of set + 20 V)[ 无负载时]
设定范围 0.00 kV ~ 5.50 kV
设定分辨率 10 V ST P
最大额定输出 1 500 VA(5 kVI100 mA)
最大额定电压 5 kV
最大额定电流 100 mA[ 输出电压 0.5 kV 以上]
变压器容量 500 VA
输出电压波形 2 正弦波
  失真率 输出电压 0.5 kV 以上 :3 % 以下(无负载时及纯电阻负载时)
频率 50 Hz I 60 Hz
  精确度 ±0.5 %(电压上升过程中除外)
电压变动率 10 % 以下(最大额定负载→ 无负载)
输入电压变动 ±0.3 %(5 kV 无负载时,电源电压 90 V ~ 250 V)
短路电流 200 mA 以上(输出电压 1.0 kV 以上)
输出方式 PWM 开关方式
DC 输出部 输出范围 / 0.05 kV ~ 6.00 kV /
  设定精确度 ±(2 % of set + 20 V)[ 无负载时]
设定范围 0.00 kV ~ 6.20 kV
设定分辨率 10 V ST P
最大额定输出 1 50 W(5 kV I 10 mA)
最大额定电压 6 kV
最大额定电流 10 mA
波形
(TYP 值)
5 kV 无负载时 50 Vp-p
最大额定负载 100 Vp-p
电压变动率 3% 以下(最大额定负载 → 无负载)
短路电流(TYP 值) 40 mA(6 kV 输出时)
放电功能 测试结束时,实施强制放电
(放电电阻 125 kO)
开始电压(Sta「t Volta旬e) 可以将耐电压测试时的开始电压设为设定电压的 50 %
限制电压值(Limit Volta旬e) 可以设定测试电压设定的上限基准值 AC: 0.00 kV ~ 5.50 kV、DC: 0.00 kV ~ 6.20 kV
输出电压监视功能 输出电压超过设定值(±350V)时,切断输出,实施保护动作
电压表 模拟 标尺 6 kV ACIDC f.s
精确度 ± 5 % f.s
指示 平均值响应I有效值j度
数字 测量范围 0.000 kV ~ 6.500 kV ACIDC
显示 口 . 口口口 kV
精确度 V < 500 V :±(1.5 % of 「dn旬 + 20 V)、V ≧ 500 V :±1.5 % of 「dn旬
响应 真实有效值(响应时间 50 ms)
锁定功能 将测试结束时的测量电压值在  PASS、FAIL  期间中进行锁定
电流表 数字 测量范围 AC: 0.00 mA ~ 110 mA AC: 0.00 mA ~ 110 mA
DC: 0.00 mA ~ 11 mA
AC: 0.00 mA ~ 110 mA
显示i = 测量电流 i < 1 mA 1 mA ≦ i < 10 mA 10 mA ≦ i < 100 mA 100 mA ≦ i
口口口 μA 口 . 口口口 mA 口口 . 口口 mA 口口口 . 口 mA
精确度 3 1.00 mA ≦ i :±(1.5 % of 「dn旬)、i < 1.00 mA :±(1.5 % of 「dn旬 + 30 μA)
响应 真实有效值(响应时间 50 ms)
锁定功能 将测试结束时的测量电压值在 PASS  期间中进行锁定

 绝缘电阻测试部分

绝缘功能 TOS5302
输出部 输出电压 25 V、50 V、100 V、125 V、250 V、500 V、1000 V DC・负极性
  设定精确度 -0 %、十 5 V
最大额定负载 1 W(-1000 V DC I 1 mA)
最大额定电流 1 mA
波形 1000 V 无负载 2 Vp-p 以下
最大额定负载 10 Vp-p 以下
电压变动率 1 % 以下(最大额定负载→ 无负载)
短路电流 12 mA 以下
放电功能 测试结束时实施强制放电(放电电阻 约 25 kO)
限制电压值(Limit Volta旬e) 可以设定测试电压设定的上限基准值 25 V、50 V、100 V、125 V、250 V、500 V、1000 V
输出电压监视功能 输出电压超过 ±(10 % of set + 10 V)切断输出,实施保护动作
电压表 模拟 标尺 6 kV ACIDC f.s
精确度 ± 5 % f.s
指示 平均值响应I有效值j度
数字 测量范围 0 V ~ -1200 V
显示 25 kO ≦ R < 1.00 MO 1.00 MO ≦ R < 10.0 MO 10.0 MO ≦ R < 100 MO
口口口 kO 口 . 口口 MO 口口 . 口 MO
精确度 ±(1 % of 「dn旬 + 1 V)
电阻计 测量范围I 测量精确度
1 2
25 V 30kO ≦ R ≦ 25 MO I ±(2 % of 「dn旬 + 2 di旬it) 25 MO < R ≦ 125 MO I ± 5 % of 「dn旬
125 MO < R ≦ 250 MO I ± 10 % of 「dn旬
50 V 50kO ≦ R ≦ 50 MO I ±(2 % of 「dn旬 + 2 di旬it) 50 MO < R ≦ 250 MO I ± 5 % of 「dn旬
250 MO < R ≦ 500 MO I ± 10 % of 「dn旬
100 V 100kO ≦ R ≦ 100 MO I ± 2 % of 「dn旬
100 MO < R ≦ 500 MO I ± 5 % of 「dn旬
500 MO < R ≦ 1 GO I ± 10 % of 「dn旬
125 V 125kO ≦ R ≦ 125 MO I ± 2 % of 「dn旬
125 MO < R ≦ 625 MO I ± 5 % of 「dn旬
625 MO < R ≦ 1.25 GO I ± 10 % of 「dn旬
250 V 250kO ≦ R ≦ 250 MO I ± 2 % of 「dn旬
250 MO < R ≦ 1.25 GO I ± 5 % of 「dn旬
1.25 GO < R ≦ 2.5 GO I ± 10 % of 「dn旬
500 V 500kO ≦ R ≦ 500 MO I ± 2 % of 「dn旬
500 MO < R ≦ 2.5 GO I ± 5 % of 「dn旬
2.5 GO < R ≦ 5 GO I ± 10 % of 「dn旬
1000 V 1 MO ≦ R < 1 GO I ± 2 % of 「dn旬
1 GO ≦ R ≦ 5 GO I ± 5 % of 「dn旬
显示  2 100.0 MO ≦ R < 1.00 GO 1.00 GO ≦ R ≦ 9.99 GO
口口口 MO 口 . 口口 GO
锁定功能 将测试结束时的测量电阻值在 PASS  期间内进行锁定
电流检测响应速度(Response) FAST IMID ISLOW的3 级切换
判断 功能 判断方式I判断动作 判定 判定方法 显示 蝉鸣器 SIG凹AL IIO
UPP R FAIL 检测到超出上限基准值的电阻值时,切断输出,判断为 UPP R FAIL 。
不过,电压上升中(Rise  Time)不执行判断。
FAIL 亮灯 画面显示 OV R O凹 输出
U-FAIL 信号
LOW R FAIL 检测到低于下限基准值的电阻值时,或电压上升中(Rise Time)发生异常时,切断输出,判断为 LOW R FAIL。 FAIL 亮灯 画面显示 U凹D R O凹 输出
L-FAIL 信号
PASS 经过设定时间后如果没有异常,则切断输出,判断为 PASS。 PASS 亮灯 O凹 输出 PASS 信号
• PASS 信号在设定为 PASS HOLD 时,直到输入 STOP 为止将连续输出
UPP R FAIL、LOW R FAIL 信号在直到输入 STOP 为止将连续输出
• FAIL 或 PASS 的蝉鸣器音量可以调节
• 判断为 PASS 时的蝉鸣器音固定为 0.2 s,PASS HOLD 中蝉鸣器也在 0.2 s 后关闭


上限基准值设定范围 30kO ~ 5.00 GO
下限基准值设定范围 30kO ~ 5.00 GO
判断精确度
UPP R ILOW R 通用
测量精确度 +2 di旬it
湿度 20 %「h ~ 70 %「h(无凝露)、无测试导线的揺晃等外部干扰。
200 nA 以下的判断时,需要 1.0 s 以上的测试时间。将电流检测响应速度设定为 Mid 时,需要 0.3 s 以上的测试时间 ; 设定为 Slow 时,需要 0.5 s 以上的测试时间。
时间 电压上升时间(Rise Time) 10 ms(TYP 值)
测试时间(Test Time) 具备 0.1 s ~ 999 s  测试时间关闭(TIM R OFF)功能
  设定分辨率 0.1 s ~ 99.9 s :0.1 s I 100 s ~ 999 s :1 s
精确度 ±(100 ppm + 20 ms)
文章来源于TOS5301交直流耐压测试仪
