CA8336 电能质量分析仪 法国CA

我们都知道拥有一家法国CA公司-CA8336电能质量分析仪是非常有用的,但是你知道如何使用它吗?随着产品技术持续更新,网站的内容可能不会100%准确,详情请致电银飞客户服务人员!介绍产品前,我们先通过一个案例来了解法国CA公司-CA8336电能质量分析仪。CA8336电能质量分析仪用于诊断电网异常并执行预防性维护。可以用于测量功率和电量值,对符合EN50160标准的设备进行运行状态的判断,量化电网上存在的谐波,捕获电压浪涌,以调查故障原因并确定治理方案等。

电能质量分析仪应用案例
在接下来我们将分享一些国内外的应用案例,以了解客户在不同环境下的使用情况。PLC控制器为何突然失灵了?
CA8336电能质量分析仪用于诊断电网异常并执行预防性维护。可以用于测量功率和电量值,对符合EN50160标准的设备进行运行状态的判断,量化电网上存在的谐波,捕获电压浪涌,以调查故障原因并确定治理方案等。
在某塑料生产厂中,控制生产线的PLC经常出现错误。检查显示,控制注塑的的模块已经损坏。并且同样的问题已经在几个星期前发生过多次,此前已将注塑模块中的电子元件根据保修条款更换。但是这次板子已经过保,送去修理需要支付不少维修费用。通过检测报告可以看出,是由于电压浪涌造成的损坏。由于担心产品的可靠性,注塑车间的主管决定自己进行测量,因此使用了CA8336电能质量分析仪进行监测。
一、在确认瞬时空载电压正常后,设置CA8336记录几天进行长时间监测。记录分析表明发生了电压浪涌。这些激增在三相中经常发生。这很快就引起了大家供电质量的质疑,因此监测向供电端移动。
二、新的记录显示存在浪涌电流,尤其是电压尖峰:每个瞬变对应于电流中的峰值。原来在这个车间一直使用一个老的弯曲压力机制造金属框架。最初现场车间技术人员就建议,这条产线应该尽早更新换代,因为当弯曲压力机工作时总是不规律的中断。

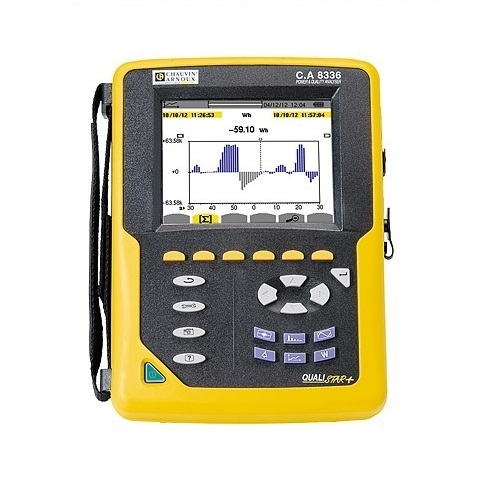

CA8336
CA8336电能质量分析仪特点
CA8336电能质量分析仪可以为工业或行政建筑设计中的检查和维护团队提供主要电网质量特征的快照。该仪器操作简单,测量准确。CA8336还可以提供大量的计算值和一些处理函数功能。
各相电压真有效(TRMS)值测量:达1000 Vrms AC/DC
各相电流真有效(TRMS)值测量:可至60 KA(依据电流钳型号)
频率测量范围:40至69Hz
电流钳直接测量中性线电流
电压及电流波峰因数计算
变压器K因数计算
电压短时闪变计算
三相电压、电流不平衡度计算
电压、电流或功率谐波相位角和谐波含有率测量(相对基波),至50次谐波
谐波模式下,各次谐波含量序列排列显示,并计算总谐波畸变率
实时三相电压/电流相位图显示(包含各相有效值和相角)
测量各相有功、无功及视在功率值及其三相总值
功率因数、位移功率因数及正切因数计算显示
暂态(瞬时)模式下,可记录(带时间标记)瞬时的电压电流干扰波形:如电压骤升、骤降及中断等
在趋势图模式下,可记录储存所有参数
电动机启动电流过程监测记录
配置USB通讯接口,标配中文化Power Analyzer Transfer(PAT)软件,可用于组态设置仪器、将测量记录数据导入PC,转换数据为Excel格式等,并可实时显示各电量参数及波形图、相位图等
可选购DataView软件(已中文化),用于自动生成EN50160格式报表

技术参数
CA8336电能质量分析仪
通道数
4U / 4I, 输入:5V / 4I
电压(有效值AC+DC)
2V ~ 1000 V
电压比率
大至 500 KV
电流(有效值AC+DC)
大至 60 KA
MN钳头
MN93:500mA ~ 200Aac;  MN93A:0.005A~100Aac
C193 钳头
1A~1000Aac
AmpFLEX或MA193钳头
100mA ~ 10,000Aac
PAC93钳头
1A ~ 1300Aac/dc
E3N 钳头
50mA ~ 100Aac/dc
频率
40Hz ~ 69Hz
电力电量参数
W,VA,var,PF,DPF,cosφ,tanφ
电能参数
Wh,varh,Vah
谐波
THD
有,0 ~ 50 次,各相
专家模式
暂态记录次数
210
电压闪变
启动电流模式
有,> 10分钟
三相不平衡度
记录(所有参数)
2周至几年
最小/最大记录值
告警
40种不同类型10,000次
电流传感器识别
8+
峰值
相量图显示
自动
显示屏
1/4 VGA TFT彩屏,320 x 240 , 对角线 148mm
截屏快照容量
50个
电气安规
IEC 61010 1000V Cat III / 600V CAT IV
菜单语言
27种,含中文
通讯接口
USB
电源
9.6V镍氢可充电电池,外部充电器/600V CAT IV
外形尺寸
240 x 180 x 55 mm
重量
1.9kg
应用场合及行业
高低压变配电室内的主变压器、及各供电回路的电能质量检测
医疗设备、电子精密设备、及主要生产设备用电的电能质量测量、诊断,进行预防性维护检测
诊断确认谐波来源,是由电源端引入或是负载端发出
供电回路的电力功率分配验证
测量并记录电力系统的负载曲线(kW、VAR、VA)
供电回路电能计量(kVAh, VARh, kWh),进行节能改造分析
开关柜/配电盘和其它电气设备、旋转电机设备的故障分析
电动机启动电流过程分析
诊断确认电力变压器的K因数
