川仪的HP4高压单座角型调节阀采用不平衡型阀芯，阀芯导向部分导向面积大，抗振性好。HP4高压单座角型调节阀的阀内件采用二级降压结构设计，在高压差时，抗冲刷性好，产品使用寿命较长。HP4高压单座角型调节阀结构紧凑，流量大，可调范围广。主要用于尿素合成塔出口及其它高压场合。

HP4高压单座角型调节阀的泄漏量符合ANSIS6.104标准。HP4高压单座角型调节阀配用多弹簧薄膜或汽缸执行机构，其结构紧凑，输出力大。HP4高压单座角型调节阀符合GB/T4213-2008标准。

HP4高压单座角型调节阀规格
阀体形式类型：角型锻造阀
公称通径：DN10〜125毫米
额定CV值：0.1〜290
公称压力压力等级：PN16〜32
流体温度：-45〜+350℃
连接方式：法兰型Flanged：透镜垫Lens ring washer
阀体材质：SCPH2/ WCB，SCPH21/ WC6，SCS13A/ CF8，SCS14A/ CF8M，SCS16A/ CF3M，钛
阀内件材质装饰材料：SUS304，SUS316，SUS316L，A4
可调比：50：1
流动特性：线型线性，等百分比EQ％
阀座泄漏量泄漏：ANSI Class IV
执行机构执行器：气动薄膜式HA，气缸活塞式VA，VP，电子式EIL，智能式M8系列

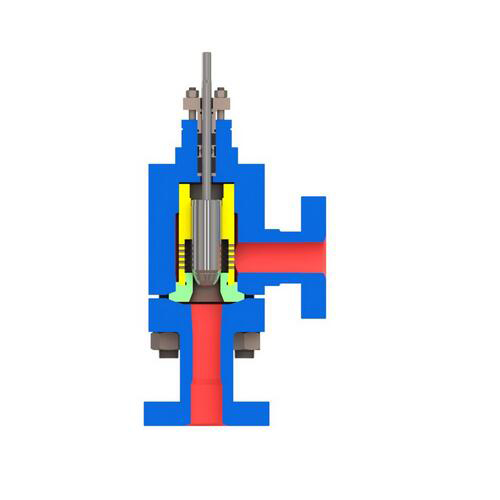

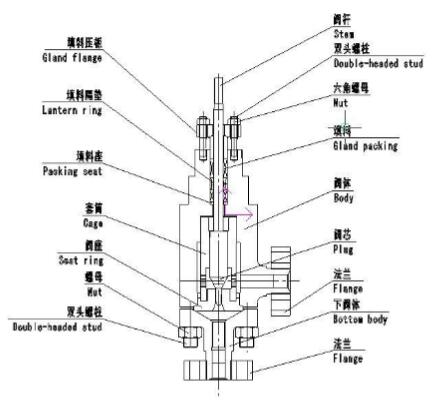

HP4高压单座角型调节阀阀体结构
