VBD端面密封蝶阀是一种重量轻，结构简单的后座式端面密封蝶阀。VBD端面密封蝶阀的阀体、阀板均用钢板焊接或铸造加工而成。VBD端面密封蝶阀适用于低压状态的空气或其他气体的流量、压力控制。
VBD端面密封蝶阀符合GB/T4213-2008标准。

VBD端面密封蝶阀规格
阀体形式：扁平式焊接或铸造阀体
公称通径：DN125～2000mm，G5”～80”
额定CV值：280～204400
公称压力：PN0.25～1.6MPa，ANSI150，JIS2～10K
流体温度：-45～+400℃
连接方式：法兰型 Flanged： RF
阀体材质：SUS304，SUS316，SUS316L，SCPH2/WCB，SCS13A/CF8，SCS14A/CF8M，SCS16A/CF3M，SS41
阀板材质：SUS304，SUS316，SUS316L，SUS420，SUS630，S20910，SCPH2/WCB，SCS13A/CF8，SCS14A/CF8M，SCS16A/CF3M，SS41
密封环材质：25，SUS304，SUS316，SUS316L
可调比：50：1或25：1
流体特性：近似等百分比
阀座泄漏量：0.1～0.2%
执行机构：气动式 DA(SR)、AW，HA，VP，电动式 EI、M8000

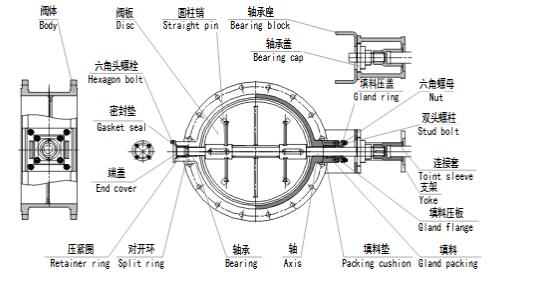

VBD端面密封蝶阀阀体结构
