在工业生产线检测、电子元器件验收及设备维护等场景中，对电阻值的精准测量是保障产品质量与设备稳定运行的核心环节。无论是手动产线的单点检测，还是自动产线的批量筛查，都需要一款兼具高精度、易用性与稳定性的电阻测量设备。日置RM3544电阻计作为HIOKI品牌旗下的高精度台式设备，凭借浓缩于小巧机身中的精准参数、适配多场景的测量功能，以及对复杂环境的抗干扰能力，成为各类工业测量场景的理想工具，既能满足低至微欧级的电阻检测需求，也能应对中高电阻测量任务，为用户提供可靠的测量数据支撑。



日置RM3544电阻计在测量性能上表现突出，具备覆盖广、精度高、分辨率细的特点，可满足多样化测量需求。其测量范围从0.000mΩ延伸至3.5000MΩ，包含9档量程，最小分辨率达1μΩ，基本精度为0.02%，这一精度水平不仅能满足普通元器件的常规检测，还可用于0.1%精度电流检测器的检查，确保精密设备的性能达标。在测量电流设计上，RM3544电阻计最大测量电流可达300mA，结合优化的电路设计，能在测量低电阻时有效降低测试线电阻与接触电阻的干扰，尤其适用于变频器电源装置中低电阻电感器的稳定测量，满足当前电感器向低电阻、低损耗发展趋势下的检测需求。同时，针对电子元器件领域，RM3544电阻计最大可对应3.5MΩ的测量范围，可用于导电片材、导电橡胶等高电阻材料的电阻值检测，进一步拓宽了应用场景。

量程	最大测量显示	FAST	MED/SLOW	测量电流	开路电压
30mΩ	35.000mΩ	0.030+0.080	0.030+0.070	300mA	5.5Vmax
300mΩ	350.00mΩ	0.025+0.017	0.025+0.014	300mA
3Ω	3.5000Ω	0.025+0.017	0.025+0.014	30mA
30Ω	35.000Ω	0.020+0.010	0.020+0.007	10mA
300Ω	350.00Ω	0.020+0.010	0.020+0.007	1mA
3kΩ	3.5000kΩ	0.020+0.010	0.020+0.007	1mA
30kΩ	35.000kΩ	0.020+0.010	0.020+0.007	100μA
300kΩ	350.00kΩ	0.040+0.010	0.040+0.007	5μA
3MΩ	3.5000MΩ	0.200+0.010	0.200+0.007	500nA



从使用便捷性来看，日置RM3544电阻计进行了多方面优化，大幅提升操作效率，降低使用门槛。仪器无需预热与调零，在温湿度环境满足精度保证条件时，打开电源即可直接进行测量并保证精度，省去了传统设备预热等待的时间，尤其在生产线批量检测场景中，能有效减少准备环节耗时，提升整体检测效率。在操作界面与功能设计上，RM3544电阻计采用易用的量程结构，工作人员可直接设置量程或测量速度，无需复杂的菜单操作；配备的85dB以上大音量判断音，即使在周围有噪音大的机械设备的环境中，也能清晰通知测量结果，且判断音可选，多台RM3544电阻计同时使用时，作业员也不会混淆判断结果。此外，仪器还支持10组面板保存与读取功能，可将量程、比较器等主机设置条件保存，各面板可添加名称，方便生产批次或产线切换时快速调用参数，减少重复设置操作。






日置RM3544电阻计在耐用性与抗干扰能力上的设计，使其能适应工业现场的复杂环境。仪器配备多款超耐用探头，如适用于生产线手动测量的夹型测试线L2101、4端子测试线L2104、针型测试线L2102与L2103，以及适用于大型设备机架、机体电阻测量的夹型测试线L2107、4端子测试线9453等，这些探头大幅强化了耐弯曲性（与HIOKI以往产品相比），能应对频繁插拔与弯曲的使用场景，延长使用寿命。同时，RM3544电阻计的测量端口附带端口保护，连接带保护的端口不易受到外来干扰的影响；通过提升测量电流，其抗干扰性较以往机型（3540）也有显著增强，即使在变频器电源装置大电流化、高频率化的工业环境中，也能稳定输出准确的测量数据，避免环境干扰导致的测量误差。



在功能拓展上，日置RM3544电阻计集成了多项实用功能，进一步提升测量的灵活性与适用性。温度补偿功能是其重要亮点之一，由于铜线等导体存在0.4%/℃的温度变化率，环境温度波动会导致电阻测量值偏差，而RM3544电阻计通过温度补偿功能（需搭配温度传感器Z2001或Z2002），可将实测电阻值Rt和当前温度t换算成基准温度t0的电阻值Rt0，基准温度设置范围为-10℃~99.9℃，温度系数设置范围为-9,999ppm~+9,999ppm，确保不同温度环境下的测量数据具备可比性。此外，仪器还支持转换比功能，可通过公式Rs=A×R+B（其中A、B为常数，R为测量值，Rs为换算值）将电阻值换算成长度等物理量，方便在特定场景下的测量结果应用；比较器功能则能将测量值与提前设置的参考值或范围进行比较，通过绿灯（IN状态，合格）和红灯（HI/LO状态，不合格）显示判断结果，无需工作人员查看界面即可快速识别合格与否，尤其在生产线快速检测中能提升作业效率，且测试线开路时灯不亮，还可用于确认连接状态。



从设备安装与系统适配来看，RM3544电阻计的小巧设计与丰富接口使其能灵活融入各类生产环境。其安放空间仅需215mm×166mm，比以往机型（3540）节省约25%的放置面积，可在测试仪前方腾出作业空间，无论是手动产线的工作台，还是自动产线的设备集成区域，都能轻松安装。接口方面，RM3544-01型号配备EXT I/O、RS-232C/PRINTER、USB等接口，其中RS-232C最大可对应115.2kbps的通讯速度，USB支持键盘等级，可自动输出测量值至表格计算软件或文本编辑器，无需额外安装USB驱动；通过RS-232C或USB与电脑连接后，可对RM3544电阻计的各种功能进行控制（电源ON/OFF及部分接口设置除外），还可连接市售RS-232C打印机打印测量值与判断结果。此外，RM3544电阻计的电源电压对应范围广（90~264V），且能自动识别电源频率（50/60Hz），可防止因电源频率设置错误引起的测量故障，在电源条件恶劣的地区也能进行稳定测量。


日置RM3544电阻计的测试原理基于直流4端子法（恒流测量法），这是实现高精度电阻测量的核心技术。直流4端子法通过将电流回路与电压测量回路分离，有效消除测试线电阻和接触电阻对测量结果的影响。在测量过程中，RM3544电阻计向被测电阻施加恒定的直流电流（根据量程不同，电流大小可调整，最大达300mA），该电流通过两根电流线（源线）流经被测电阻；同时，另外两根电压线（Sense线）连接在被测电阻的两端，专门用于测量被测电阻两端产生的电压降。由于电压测量回路的输入阻抗极高，几乎没有电流流过电压线，因此电压线本身的电阻以及电压线与被测电阻之间的接触电阻对测量结果的影响可忽略不计。仪器内部的信号处理模块会采集施加的恒定电流值与测量到的电压降值，根据欧姆定律（R=U/I，其中R为被测电阻值，U为电压降，I为恒定电流）计算出准确的电阻值，再通过显示屏呈现给用户。这种测量原理尤其适用于低电阻测量场景，能精准捕捉微欧级的电阻变化，也是RM3544电阻计实现1μΩ高分辨率与0.02%高基本精度的关键所在。

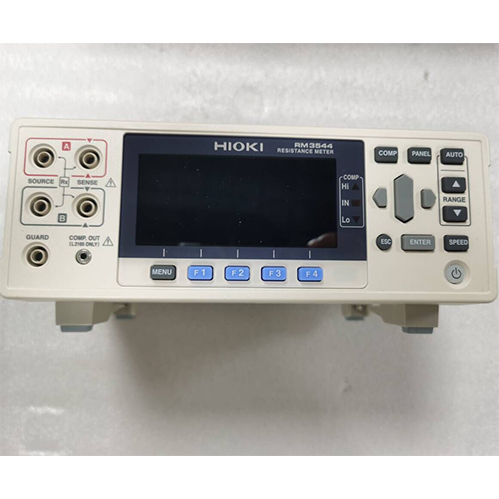

日置 RM3544 电阻计



日置RM3544电阻计凭借高精度、高稳定性、易用性及丰富的功能，成为工业测量领域的可靠设备，无论是生产线检测、设备维护还是元器件验收，都能发挥重要作用。其基于直流4端子法的测试原理，从技术根源上保障了测量精度，而小巧的机身、广泛的量程覆盖与抗干扰设计，使其能适配多样的工业环境。对于追求测量效率与数据可靠性的企业而言，RM3544电阻计不仅是一款测量工具，更是提升生产质量、优化作业流程的重要助力，在工业自动化与精密制造的发展进程中，持续为各类电阻测量需求提供专业解决方案。
