ITECH IT6522D 宽范围大功率可编程直流电源

IT6500系列宽范围大功率直流电源提供给用户非常宽广的选择范围,全系列超过100个 机 型,包含从800W到30kW,以及高达1000V、1200A的输出范围,同时拥有超宽的电压、电流使用范围。IT6500系列不但有丰富测量功能、高速响应的IT6500C系列,同时也提供高性能、稳定输出的IT6500D系列,用户可以根据需求,轻松选择。其应用领域包括汽车、绿色能源、高速测试、大功率测试等多个方面,是一款功能丰富、性能优异、适用广泛的直流电源。 ITECH IT6522D电源特点 主从......

产品描述

IT6500系列宽范围大功率直流电源提供给用户非常宽广的选择范围,全系列超过100个 机 型,包含从800W到30kW,以及高达1000V、1200A的输出范围,同时拥有超宽的电压、电流使用范围。IT6500系列不但有丰富测量功能、高速响应的IT6500C系列,同时也提供高性能、稳定输出的IT6500D系列,用户可以根据需求,轻松选择。其应用领域包括汽车、绿色能源、高速测试、大功率测试等多个方面,是一款功能丰富、性能优异、适用广泛的直流电源。

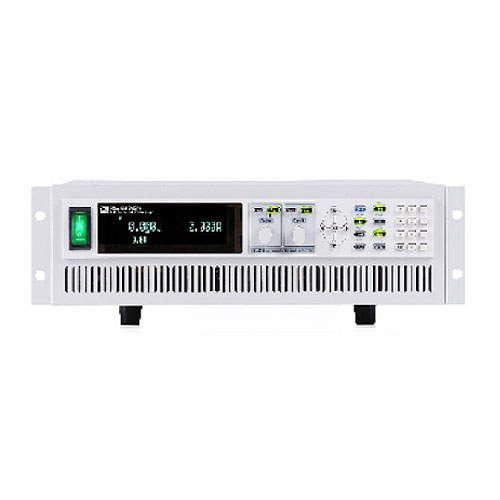

IT6522D



ITECH IT6522D电源特点

♦ 主从模式支持并联,主动均流,扩展高达30kW输出能力
♦ 支持各种模式(源CV、CC、CP,载CC、CP),边沿独立设定,上升和下降时间可调
♦ 双向限电流输出能力,跨象限无缝切换、适用于电池快速充放电 *1 *3
♦ 搭配选件IT-E500功率耗散器,可满足达90KW的放电测试需求 *1
♦ 内置DIN40839、ISO-16750-2、SAEJ1113-11、LV124和ISO21848标准汽车功率网用电压曲线*2
♦ 支持太阳能电池板I-V曲线模拟功能 *5
♦ 支持LIST序列文件
♦ 支持输出阻抗设定功能 *1
♦ 低涟波和低噪音
♦ 高分辨率及精度
♦ 支持源OVP、OCP、OPP,载 OCP、OPP,OTP,Vsense反接保护,掉电及输入欠压保护
♦ 远端量测功能
♦ 模拟量控制接口
♦内置USB/RS232/CAN/GPIB/LAN 通讯接口
*1  限IT6500C系列具备此功能
*2  限IT6500C系列具备此功能,IT6512、IT6513内置DIN40839、ISO-16750-2

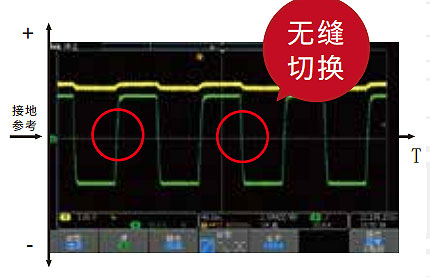

IT6522D双向电流无缝切换

双象限电源,不仅仅是简单的电源和负载相加。传统的双象限电源在正负电流切换时,中间会存在短暂的跳变和不连贯现象。IT6500C 系列(1800W-30kW)作为一款高速的双象限电源具有 Loop-Mode 功能,能够实现高速的源和载电流模式转换,从而在输出和吸收电流之间进行快速连续的快速切换,在某种条件下甚至可以达到无缝切换,有效避免电压或电流过冲,广泛适用于电池、电池封装以及电池保护板等储能设备测试。
双向电流

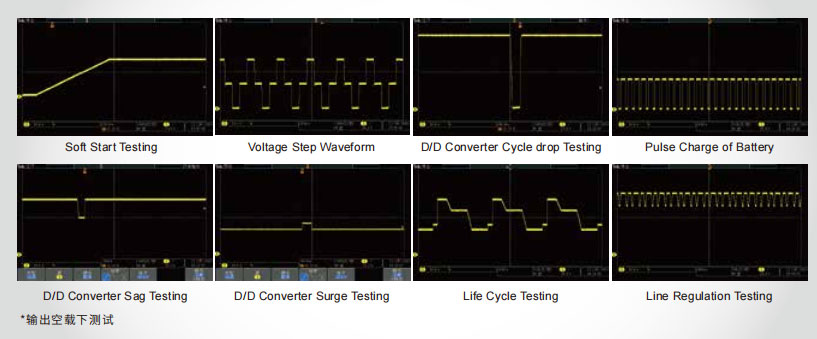

面板可编程(LIST),满足各种测试需求

IT6500 系列无须借助软件就可以根据客户的测试需求,修改编辑电压电流随时间输出变化的波形,当给电源提供一个触发信号后,电源会按照预先编辑好的波形,自动变换输出。其应用的范围包括 DC/DC 转换器和逆变器的压降测试、引擎启动模拟、电池自动充电、产品寿命周期测试及民用航空测试等等。
面板

快速边沿、支持各种模式下边沿时间独立设定

IT6500C/D系列每一款机型,不管是单机还是并机均具有相同的边沿建立时间。以IT6522C为例:
1) 在电压30V以内,0-90%带载情况下,上升、下降时间<3ms
2) 在满电压时,空载下降时间(不搭配功率耗散器)<30ms,(搭配功率耗散器)<5ms
3) 动态响应时间<3ms;

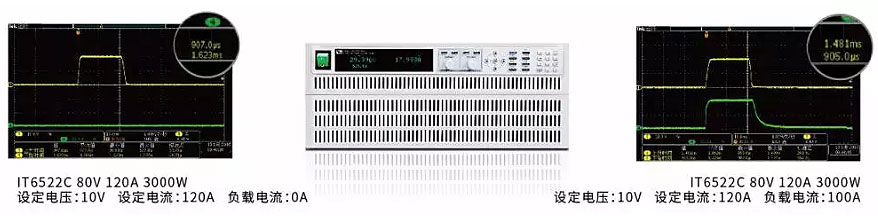

独立设置
无论是在电源还是负载模式下,IT6500都具有可调的上升沿和下降沿,各种模式下(源CV、CC、CP,载CC、CP)均支持设置上升、下降时间,设定范围为1ms-24h。

IT6522D宽范围大功率可编程直流电源参数

额定值(0℃~40℃):电压0~80V;电流0~120A;功率0~3000W
负载调节率±(%of Output+Offffset:电压≤0.01%+30mV;电流≤0.05%+120mA
电源调节率±(%of Output+Offffset):电压≤0.01%+10mV;电流≤0.01%+60mA
设定值解析度:电压10mV;电流10mA
回读值解析度:电压10mV;电流10mA
设定值精确度 *1(12个月内、25℃±5℃)±(% of Output+Offffset):电压≤0.05%+30mV;电流≤0.2%+120mA
回读值精确度 *2(12个月内、25℃±5℃)±(% of Output+Offffset):电压≤0.05%+30mV;电流≤0.2%+120mA
纹波(20Hz~20MHz):电压≤80mVp-p;电流≤0.05%+60mArms
上升时间(空载)*3:电压≤30ms
下降时间(满载)*3:≤20ms
尺寸(mm):483mmW×105.4mmH×640.8mmD
重量(净重):17KG
深圳银飞电子有售ITECH IT6522D宽范围大功率可编程直流电源,文章来源于ITECH
