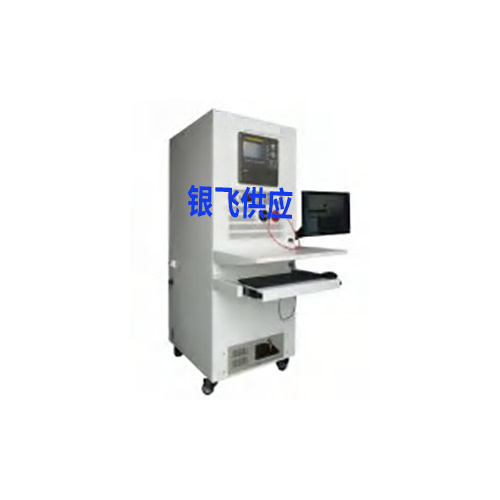

TRS-30200连接器热循环温升测试系统

TRS-30200热循环温升试验系统 适用于汽车连接器或线束的模拟试验,并在其监测分析、正常负载或过载情况下的温升和电压降、通断和重复切换的电流循环试验。是目前市场少有一款集成连接器温升测试、电压降测试、电流循环测试三项性能的综合测试系统;是符合1QCT29106-2014汽车电线束技术条件、2QCT417.1-2001车用电线束插接器和3QC-T1067.1-2017汽车电线束和电气设备用连接器的标准的规定。It is a comprehensive test system integrating connector temperature rise test,voltage......

产品描述

TRS-30200热循环温升试验系统适用于汽车连接器或线束的模拟试验,并在其监测分析、正常负载或过载情况下的温升和电压降、通断和重复切换的电流循环试验。是目前市场少有一款集成连接器温升测试、电压降测试、电流循环测试三项性能的综合测试系统;是符合1QCT29106-2014汽车电线束技术条件、2QCT417.1-2001车用电线束插接器和3QC-T1067.1-2017汽车电线束和电气设备用连接器的标准的规定。It is a comprehensive test system integrating "connector temperature rise test,voltage drop test and current cycle test. Automotive Wire Harness Technical Conditions.Vehicle Wire Harness Connector.Connector for Automotive Wire Harness and Electrical Equipment.
TRS-30200

TRS-30200热循环温升试验系统操作使用说明书

恒流源输出范围较大可达:0-1000A;
温度/电压记录通 道:16路;
温度测试范围:-50~1370℃;
电压降测试范围:0-5000mV;
配置:温升&电压降,电流循环三综合基于Windows的专利测控软件;
能实时记录,保存,查阅所有测试数据及曲线;
专用于传统汽车线束及连接器温升与电流循环和电压降;

TRS-30200热循环温升测试系统操作使用说明书

产品型号 Model TRS-30200 TRS-51000
电压与电流范围 Voltage and current range 30V/200A 5V/1000A
电压与电流精度 voltage and current 0.5% 0.5%
恒流源通道数 Constant Current Source 1 1
温度采集通道数 Temperature Acquisition 16 channels or customize
主要测试功能 Main test functions 温升,电流循环,电压降 Temperature Rise, Current Cycle, Voltage Drop

控制方式 control mode
工控电脑+测试软件+直流恒流源+数据采集器 Industrial control
computer+Test software+DC constant current source+Data acquisition
电源Power Supply AC220V/50Hz/6KW
TRS-30200热循环温升试验系统主要用来测试温升、电流循环和电压降,电压和电流精度都是0.5%,为单通道的恒流源温升测试系统,温度采集较大为16个通道数,用户可以根据需求来定,由工控电脑和配套的测试软件来控制操作温升测试,并进行数据采集。根据电压与电流测量的范围不同,分为TRS-30200和TRS-51000,电压和电流范围在30V/200A的可选TRS-30200温升测试系统,而5V/1000A的则选TRS-51000,用户可以根据需求来选择适合的连接器热循环温升测试系统对连接器进行测试试验。
