LCR数字电桥的连接方法简单介绍

数字电桥就是能够测量电感,电容,电阻,阻抗的仪器,这是一个传统习惯的说法,很早的阻抗测量用的是真正的电桥方法,随着现代模拟和数字技术的发展,早已经淘汰了这种测量方法,但LCR电桥的叫法一直沿用至今。如果是使用了微处理器的LCR电桥则叫LCR数字电桥。一般用户又称这些为:LCR测试仪、LCR电桥、LCR表、LCR Meter等等。

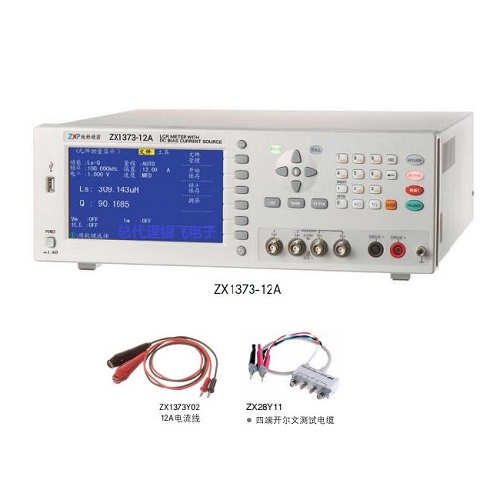

以下介绍一下LCR数字电桥的五种连接方法
用LCR数字电桥来测量零部件的参数时,其关键问题在于测量误差。首先是LCR测试仪本身的内部误差,还存在各种各样的原因,而与试样的连接所引起的误差,就是其中之一。
由于LCR数字电桥的型号不同,可能的连接方法也会有区别,在此我们整理一下五种连接方法的各自特点。一般来说,连接方法越麻烦,越能准确地进行测量。

1、一端子连接法:虽然连接容易,但是由于接触电阻、连接电缆的串联阻抗(r)、连接电缆以及端子之间的杂散电容(Cs)会引起较大的误差,如果不是中等数量级的阻抗,那么测量误差就会比较大。

2、两端子连接法:对测试电缆和试样进行屏蔽,通过抑制杂散电容,减少对于高阻抗零部件的测量误差。主要可用于测量较小的电容量。

3、三端子连接法:设置独立的电压检测电缆,以消除由于测试电缆的串联阻抗所引起的电压降和接触电阻的影响等,是一种减少低阻抗零部件的测量误差的方法。需要考虑由于电缆之间的互电感(M)所产生的影响。如果使用在一个夹子上有2个相互绝缘的电极的开耳芬夹子,那么用2个夹子可以容易地进行4个端子的连接。

4、四端子连接法:是一种减少测量阻抗误差的方法。

5、四端对连接法:对于交流阻抗的测量,与直流测量不同,其特点是不会受到温差电动势的影响。但是,由于电流电缆与电压电缆之间的电磁感应,测量的频率越高,要想测量低阻抗就越困难。对于这个问题,可以利用电缆的屏蔽层,使电流的去路和归路相互重叠,以抑制磁通量的产生,由此来减少由于电磁感应所引起的残留阻抗。
对电流电压变换部分进行控制,由此使试样一端(Lp端子对)的电压接近于零。即使Lc端子对上的电压也接近于零,但是由于电流的去路与归路相互重叠,所以也能抑制电磁感应的影响。
以上是LCR数字电桥的连接方法描述。银飞电子科技有限公司是一家高新技术企业。主要从事生产研发测试校验类,销售及经销和销售仪器仪表、电力设备、热工仪表、校准设备、航空器材及工具配件等等。经销和销售产品:电能智联分析仪、功率分析仪压力校验仪温度校验仪功率分析仪器测试仪器数字压力表、工业内窥镜、数字电桥等等。我们的产品满足工业现场及实验室的标准,也广泛应用于全球的电力、石油、化工、造船、冶炼、航空航天、军工、环保、电子制造、造纸、烟草、生物制医药疗、研究院所等行业。
