石化装置仪表计量校准升级：FLUKE754Plus应用与价值探析
石油化工属于典型的连续流程工业，生产装置遍布压力、温度、流量、液位类过程仪表，仪表的示值准确性直接关系生产安全、产品收率与环保排放达标率，因此年度停车检修期间的仪表校准是装置检修的核心前置工序。本次项目主体为某地方石化企业200万吨/年常减压装置的年度停车检修校准项目，需在限定检修窗口期内完成全装置过程仪表的校验、调整与数据归档，确保装置开工后仪表运行稳定，满足企业计量管理体系与行业监管要求。针对传统校准方式效率低、数据追溯性弱的问题，项目引入FLUKE754Plus多功能过程校验仪，替代原有多设备组合的校准模式，完成全装置236台过程仪表的校准工作，整体工期较计划提前2天完成。FLUKE754Plus对石化装置仪表计量校准升级具备明确落地价值，可从效率提升、合规性优化、安全保障三个维度全面升级石化现场校准能力，具体应用与价值解析如下：
石化装置校准升级的核心痛点
石化装置属于典型的连续生产高危场景，传统校准模式存在三大痛点：
传统校准携带多台设备（温度校准仪+压力模块+HART手操器+纸本记录），现场操作繁琐，延长停机作业时间，影响生产效率；
人工记录数据容易出错，报告整理不规范，难以满足安监、环保对计量数据的合规溯源要求；
传统设备对新型脉冲式RTD变送器、多分支HART智能仪表兼容性差，校准数据偏差容易引发生产工艺参数误判，埋下安全隐患。
FLUKE754Plus的升级设计，恰好针对性解决了这些痛点。
核心应用场景与实现路径
1. 关键工艺仪表定期校准全覆盖
针对石化装置核心工艺测点（反应釜温度压力、长输管道流量、储罐液位、加氢装置变送器），实现全品类校准：
配合福禄克700Pxx原厂压力模块，可覆盖从真空到10000psi的全量程压力校准，匹配不同工艺测点的量程需求；
支持所有主流类型热电偶、热电阻温度信号校准，满足反应工艺温度精准校准要求；
原生内置全功能HART接口，可直接对多分支HART智能变送器完成参数读写、量程迁移和校准，不需要额外携带手操器，现场作业步骤减少50%。
2. 故障仪表快速排查定位
当工艺仪表出现数据波动时，FLUKE754Plus可实现“双显示同步测量输出”：一边输出标准信号给DCS系统，一边测量仪表输出信号，10分钟内即可区分是仪表本身故障还是DCS系统信号偏差，大幅缩短故障排查时间，减少非计划停车风险。
3. 合规性数字化校准管理
符合石化行业安监合规要求：
支持预设自动化校准流程，设备自动逐点输出信号、自动记录校准数据，完全避免人工记录误差；
校准数据可直接通过USB导出，一键生成符合ISO 14001、安监要求的校准报告，满足审计溯源需求，节省报告整理时间超70%；
可存储8000组校准数据，满足多装置连续外出校准的存储需求，不需要中途导出。
升级后的实际价值
1. 降本提效
一机替代传统四台设备，减少现场携带负载，单台仪表校准时间从平均40分钟缩短至15分钟，作业效率提升60%以上；
缩短停机校准时长，降低因校准导致的生产减产损失，对于千万吨级炼化装置，单次全厂校准可减少数十万级的减产损失。
2. 安全与合规保障
0.01%级测量精度保证校准数据准确，避免因仪表偏差导致工艺参数误判，降低安全事故风险；
全流程数字化记录满足合规要求，避免因计量不合规导致的安监处罚。
3. 长期适配性
优化支持最短1ms脉冲式RTD变送器测试，完美适配石化装置新一代智能变送器的校准需求，一次采购可满足未来10年以上的设备升级需求，避免重复投资；
IP52防护+10小时续航适配石化现场露天装置、多粉尘潮湿环境，整机三年原厂保修，长期使用稳定性有保障。
升级落地建议
石化企业做校准升级采购时，建议根据装置实际需求选配：
优先选配1-2个常用量程（如0-100psi、0-1000psi）的原厂压力模块，不需要一次性配齐所有量程，降低初始采购成本；
搭配Fluke MET/TRACK校准管理软件，可实现全厂仪表校准周期自动管理，避免漏检，进一步提升管理效率。
客户原有检测方式及存在痛点
在引入FLUKE754Plus多功能过程校验仪之前，该企业的仪表校准工作采用多设备分散作业的模式：温度类仪表使用台式信号源搭配数字万用表完成信号模拟与测量，压力类仪表依靠活塞压力计配合标准压力表校验，电流、电压类参数单独使用过程信号源，智能HART变送器还需额外配备通讯手操器，所有校准数据依靠人工手写记录，后期统一录入电子表格。该模式在现场作业中暴露出多项痛点：
1. 设备分散，现场作业负担重装置区仪表点位分散、楼层跨度大，校准人员需携带信号源、万用表、压力标准器、手操器等多台设备往返作业，转运耗时耗力，且多设备接线切换繁琐，容易增加接线错误的概率。
2. 流程割裂，校准效率偏低不同类型仪表需对应不同班组作业，压力、温度、电气参数校准无法交叉作业；单台变送器校准需分别连接信号输出与测量设备，两次接线两次调试，单台仪表校准耗时长，检修窗口期内作业压力大。
3. 人工记录，数据追溯性不足手写记录易出现笔误、数值错填等问题，且记录信息无法自动关联仪表编号、校准时间与操作人员，计量追溯链条不完整，不符合体系审核对校准数据的管理要求。
4. 故障排查手段有限日常运维中遇到仪表异常时，需分别排查电源、线路、变送器本体，缺少一体化的测试工具，故障定位周期长，容易影响生产平稳运行。
选用FLUKE754Plus多功能过程校验仪的适配依据
针对上述痛点，企业计量与运维部门经过参数比对、功能测试与现场试用后，最终选定FLUKE754Plus多功能过程校验仪作为本次检修的核心校准设备，核心适配依据如下：1. 全信号集成，一台覆盖多类校准需求FLUKE754Plus多功能过程校验仪集成直流电压、直流电流、电阻、频率、13种标准热电偶、8种热电阻的测量与输出功能，搭配对应量程的压力模块即可拓展压力校准能力，一台设备可替代原有信号源、万用表、温度校验仪等多台设备，大幅减少现场携带的设备数量。
2. 文档化校准，满足数据追溯要求设备内置标准化校准流程，支持自动记录调整前、调整后的全点位测试数据，自动计算各点误差值，存储结果自带时间戳与仪表标识字段，校准数据可通过USB接口导出至PC端管理软件，完整保留校准全链路信息，符合计量体系的追溯要求。
3. 内置回路电源，适配无外接电源场景设备自带26V直流回路电源，可直接为两线制变送器供电，无需额外携带直流电源模块，适配装置区无外接电源的现场作业场景，同时也能快速完成回路故障排查。
4. 精度合规，满足量值传递要求FLUKE754Plus的各项参数精度指标符合国家对应计量检定规程的要求，电流、温度、压力等核心参数的精度等级可满足工作用过程仪表的校准溯源需求，校准结果具备计量有效性。
5. HART通讯兼容，适配智能变送器设备自带HART通讯接口，可直接对智能变送器进行参数读取、微调与组态，无需额外配备专用手操器，进一步简化智能变送器的校准流程。
现场设备部署与测试流程
本次项目覆盖常减压装置全工段的236台过程仪表，包含压力变送器、温度变送器、差压流量变送器、压力开关等多个品类，项目周期为计划7个工作日。
现场部署方案
项目共组建4个校准作业小组，每组配置2名运维人员，每组配备1台FLUKE754Plus多功能过程校验仪，配套常用量程的表压与差压模块、热电偶测试线、鳄鱼夹套件、备用电池与便携包。设备满电状态可支持全天间歇作业，无需中途充电，适配全天现场作业需求。
本次校准的仪表品类与对应功能匹配如下表：
本次校准的仪表品类与对应功能匹配如下表：
|
仪表类型
|
数量（台）
|
核心校准参数
|
FLUKE754Plus对应适配功能
|
|
压力变送器
|
89
|
零点误差、量程误差、线性误差
|
压力模块拓展+电流测量+自动步进
|
|
温度变送器
|
72
|
示值误差、回程误差
|
热电偶/RTD模拟输出+电流测量
|
|
差压流量变送器
|
41
|
平方根误差、线性度
|
差压模块+平方根比例功能
|
|
压力开关
|
22
|
动作点、复位点、死区值
|
压力斜坡输出+通断性检测
|
|
显示控制仪表
|
12
|
示值误差、报警点
|
标准信号输出+误差自动计算
|
标准化测试流程
1. 前期筹备阶段提前在PC端整理全装置仪表台账，将每台仪表的量程、校准点位、公差要求批量导入FLUKE754Plus多功能过程校验仪，生成预载校准任务。现场作业时直接调用对应任务，无需重复设置参数，减少现场准备时间。2. 现场校准阶段对于变送器类仪表，切换至同步测量/输出分屏模式，输出标准信号的同时实时采集变送器的反馈电流；开启自动步进功能，自动完成0%、25%、50%、75%、100%五个点位的上升与下降测试，设备自动记录每个点位的误差值。对于压力开关类仪表，使用斜坡输出功能平稳控制压力升降，设备自动捕捉开关动作与复位的瞬间值，自动计算死区范围，无需人工盯守读数。对于故障待排查的仪表，开启回路电源功能，通过信号模拟与电流测量快速区分线路故障与变送器本体故障，定位问题根源。
3. 数据汇总阶段每日作业结束后，将当日校准数据通过USB接口导出至计量管理软件，自动生成标准化校准记录，无需人工二次录入，当日数据当日归档。

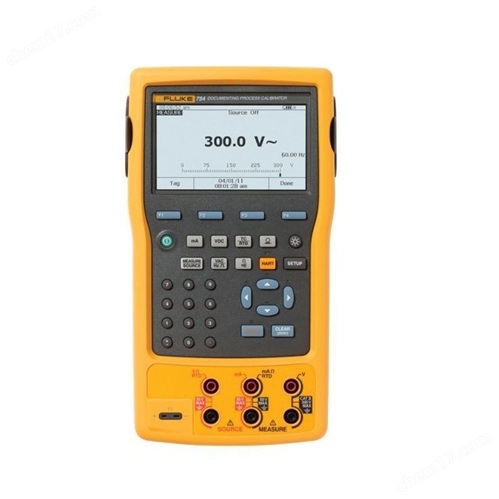

FLUKE754Plus多功能过程校验仪
应用效果、检测效率与数据提升
本次项目全部校准工作完成后，通过作业数据与历史同期对比，FLUKE754Plus多功能过程校验仪在效率、质量、成本三个维度均带来了明确提升，具体效果如下：| 对比指标 | 传统校准模式 | 使用FLUKE754Plus后 | 变化幅度 |
| 单台温度变送器校准时长 | 15分钟 | 8分钟 | 缩短46.7% |
| 单台压力开关校准时长 | 20分钟 | 11分钟 | 缩短45% |
| 人工记录错误率 | 约8% | 0 | 完全消除 |
| 单组日均校准仪表数量 | 12台 | 20台 | 提升66.7% |
| 单组携带设备总重量 | ~12kg | ~2.8kg | 降低76.7% |
1.作业效率显著提升
全品类仪表的单台校准时长均有明显缩短，整体校准作业效率提升约42%。原本计划7天完成的检修校准任务，实际仅用5天全部完成，为装置后续的设备检修、试压试漏等工序留出了缓冲时间，保障了整体检修进度。
2.数据质量与合规性升级
全程自动记录校准数据，彻底消除了人工抄录的笔误风险；校准数据完整包含仪表编号、校准时间、操作人员、各点位误差与偏差值，可直接导出符合计量管理要求的记录文件，项目成果一次性通过企业内部计量体系审核。
3.现场作业强度降低
单组作业人员携带的设备总重量从12公斤降至3公斤以内，单人即可携带设备完成装置区内的楼层穿梭与点位转移，减少了设备转运的时间与体力消耗。
4.故障排查效率提升
项目校准期间，利用FLUKE754Plus的回路供电与信号模拟功能，快速定位了11台异常仪表的故障原因，其中7台为线路接触不良，4台为变送器参数偏移，平均故障排查时间从原来的40分钟缩短至15分钟，大幅提升了故障处置效率。同行业项目复制参考价值
本次常减压装置的校准应用实践，形成了一套可落地、可复制的过程仪表校准方案，对石油化工及同类流程工业具备较高的参考价值：1. 模块化配置，控制投入成本企业无需一次性采购全量程配件，可根据自身仪表的类型、量程分布，选配对应压力模块与测试附件，按需搭建校准工具体系，合理控制采购成本。
2. 标准化作业，降低经验依赖通过预载校准任务的方式，统一校准点位、公差标准与作业流程，降低对操作人员个人经验的依赖，保证不同班组、不同人员的校准结果一致性，适合多班组并行的大规模检修场景。
3. 全场景适配，提升设备利用率FLUKE754Plus多功能过程校验仪既适用于停车检修的批量校准，也可用于日常运维中的故障排查、定期巡检，一台设备覆盖多场景需求，相比多台专用设备的组合，综合利用率更高。
4. 合规化管理，适配体系要求自动生成的校准记录符合石化行业计量管理、HSE体系审核的相关要求，减少后续数据整理、归档的工作量，帮助企业完善计量管理台账。该方案同样可推广至油气开采、精细化工、煤化工等流程工业场景，适配各类过程仪表的校准与运维需求。
本次石化炼化装置的仪表校准项目中，FLUKE754Plus多功能过程校验仪凭借集成化的功能设计，有效解决了传统校准模式设备分散、流程割裂、数据追溯性弱的实际痛点，在保证校准精度合规的前提下，大幅提升了现场作业效率，助力企业提前完成检修校准任务。对于流程工业企业而言，多功能集成的过程校验设备能够适配多类型仪表的校准与运维需求，降低综合设备投入成本，同时推动计量管理工作的规范化、数字化。FLUKE754Plus多功能过程校验仪的应用模式，为同类企业的仪表校准体系升级提供了可参考的实践路径，也为现场运维工作提供了高效可靠的工具支撑，文章来源于多功能校验仪。
