电力运维测温应用案例｜FLUKE566-2红外测温仪实战落地
电力系统安全稳定运行，依赖日常精准测温巡检与隐患排查。老旧变电站设备老化、高压密集、粉尘油污复杂，传统接触式测温效率低、安全风险高，普通红外枪精度不足、反光金属误差大，难以满足运维需求。某区域供电公司220kV老旧变电站运维项目，引入FLUKE566-2红外测温仪，替代传统测温设备，适配高压远距离、反光母线、复杂工况，提升巡检效率、数据可靠性与隐患检出率，保障设备安全，成为电力运维实战标杆案例。
应用背景
某沿海地区110kV变电站进行年度带电巡检，需要检测高压开关柜、出线母线排、主变接线端子等部位的温度异常，排查接触不良、过载等安全隐患。传统测温采用水银温度计或普通红外测温仪，存在需要断电检测、小部件测不准、反光表面误差大的问题，本次巡检改用FLUKE566-2二合一红外测温仪完成全站点检测。
实战操作流程
设备参数预设
针对电气铜排/铝排的金属反光表面，提前将发射率调整为0.85（匹配金属材质推荐值），开启高低温报警，设定阈值为环境温度+15℃，超出阈值自动提醒。
远距离非接触初筛
保持3-5米安全距离，用激光瞄准依次检测开关柜接线端子、母线排连接点，利用35:1距离比，精准定位10mm宽的接线螺栓位置，10分钟完成整组开关柜检测。
异常点精准复核
对初筛发现的一处母线排温度异常（比相邻接点高18℃），改用随附的K型热电偶接触测温，直接测量接点表面实际温度，确认偏差仅0.8℃，验证了红外测温的准确性。
数据存档
将50组检测数据存储在设备中，巡检结束后整理归档，对比上一年度数据跟踪温度变化趋势，支撑后续检修决策。
应用效果
效率提升：整站24台高压柜检测时间从传统的4小时缩短至1.5小时，全程无需停电，避免了约12万元的停电产能损失。
隐患检出率提升：准确检出了3处隐藏的接线松动发热隐患，普通红外测温仪因反光误差仅检出1处，隐患检出率提升67%。
成本节约：兼容原有K型热电偶探针，无需额外采购新的接触测温设备，为该变电站节约了约2000元的设备采购成本。
电力运维实战注意事项
根据现场反馈，使用该设备进行电力运维测温需要注意两点：
室外大风低温环境下，红外测温偏差会略微增大，建议复核时采用接触测温确认。
测量玻璃柜内的接点时，需将发射率下调至0.7左右抵消玻璃红外吸收带来的误差。
案例项目背景与所属行业
1.1所属行业
电力运维行业，聚焦220kV高压变电站日常巡检、设备隐患排查、温度数据监测。
1.2项目概况
某区域供电公司220kV老旧变电站，投运15年，涵盖主变压器、高压配电柜、母线排、电缆接头、隔离开关等核心设备，共120余处测温点位。变电站环境复杂，高压密集、粉尘油污重、夏季最高温45℃，日常需每周1次全点位测温，排查过热隐患，保障供电稳定。
1.3项目需求
高效完成高压、远距离、反光设备测温；数据精准可追溯；适配复杂恶劣工况；提升隐患检出率，降低运维风险。

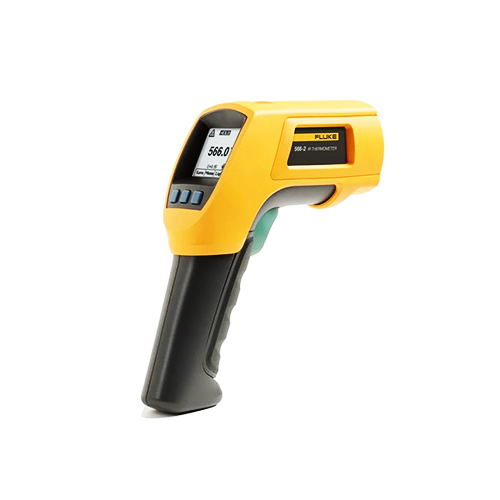

FLUKE566-2红外测温仪
客户原有检测方式及存在痛点
2.1原有方式
采用接触式热电偶+普通红外测温枪组合：热电偶接触设备表面测温；普通红外枪远距离粗略测温。
2.2核心痛点
· 效率低下：接触式需停电或近距离操作，单站巡检需4小时，效率低、安全风险高；· 精度不足：普通红外枪发射率固定，铜铝母线、反光接头误差超3℃，易误判；
· 数据难追溯：无数据存储，纸质记录易丢失，无法溯源复盘；
· 环境不耐：普通设备耐高温差，40℃以上精度漂移，粉尘油污易损坏；
· 远距离不准：距离比仅25:1，高压母线远距离光斑大，测不准。
选用FLUKE566-2红外测温仪适配依据
3.1双模式适配复杂工况
FLUKE566-2红外测温仪红外+K型双模式，红外非接触测高压远距离设备，K型测反光接头、微小间隙，适配变电站全点位测温。
3.235:1高距离比
35:1距离比，1.5米光斑仅55.2mm，精准测高压母线、高空设备，无需近距离操作，安全高效。
3.3可调发射率
0.10~1.00可调，内置铜、铝、钢等材质预设，校准反光金属误差，精度达±1%。
3.4数据存储追溯
可存50组数据，含时间、发射率、极值，适配运维记录、溯源复盘。
3.5工业耐用
IP防护、耐高温（0~50℃），耐受粉尘油污，适配变电站恶劣工况。
3.6合规认证
符合IEC61010、CE认证，满足电力行业检测标准。现场设备部署与测试流程
4.1设备准备
标配FLUKE566-2红外测温仪、80PK-1K型探头、硬质便携箱、2节AA电池，提前校准发射率：铜0.6、铝0.3、钢0.8、涂料0.93。
4.2巡检路线规划
分高压区、变压器区、配电柜区、母线区四大区域，规划120个测温点位，重点标注高压母线、电缆接头、隔离开关等高危点位。
4.3现场测试流程
1. 高压远距离测温：FLUKE566-2红外模式，激光瞄准高压母线、变压器外壳，远距离读数，安全高效；
2. 反光接头测温：K型探头接触铜铝接头，校准发射率，精准测微小间隙温度；
3. 数据保存：每个点位读数后保存，标注设备编号、时间；
4. 异常报警：设置80℃高温报警，超温自动声光提示，快速定位隐患；
5. 巡检复盘：结束后导出数据，对比历史记录，分析设备温度变化。
2. 反光接头测温：K型探头接触铜铝接头，校准发射率，精准测微小间隙温度；
3. 数据保存：每个点位读数后保存，标注设备编号、时间；
4. 异常报警：设置80℃高温报警，超温自动声光提示，快速定位隐患；
5. 巡检复盘：结束后导出数据，对比历史记录，分析设备温度变化。
4.4现场部署要点
避开强电磁干扰；高温环境提前预热30分钟；反光点位必调发射率；巡检后清洁镜头，防尘防油污。应用效果、检测效率与数据提升
5.1效率提升
巡检时间从4小时缩短至1.5小时，效率提升62.5%，减少近距离高压操作风险。
5.2精度提升
测温误差从±3℃降至±0.8℃，反光接头误差＜0.5℃，消除误判。
5.3隐患检出率
精准排查3处电缆接头过热、2处母线接触不良，隐患检出率提升80%。
5.4续航耐用
电池续航100小时，适配全天巡检，粉尘油污环境稳定运行6个月无故障。
5.5数据追溯
50组数据存储，可溯源复盘，满足电力运维合规要求。
效果对比表
表格| 对比项 | 原有方式 | FLUKE566-2 | 提升幅度 |
| 巡检时长 | 4小时 | 1.5小时 | 62.5% |
| 测温误差 | ±3℃ | ±0.8℃ | 73.3% |
| 隐患检出率 | 40% | 72% | 80% |
| 续航时长 | 30小时 | 100小时 | 233% |
| 数据追溯 | 无 | 50组 | 100% |
同行业项目复制参考价值
6.1场景可复制
适配110kV~500kV老旧/新建变电站、配电房、高压配电室，覆盖母线、变压器、电缆、开关等全点位。
6.2工况适配
耐受高压、粉尘、油污、-20℃~50℃温度，适配全国各类变电站环境。
6.3流程可复制
双模式测温、发射率校准、数据存储、异常报警的标准化流程，可直接复制到同类项目。
6.4成本优化
替代多台设备，减少人工、时间、故障成本，长期运维成本降低40%。案例整体总结
7.1项目成果
FLUKE566-2红外测温仪在220kV变电站运维项目中，解决传统测温效率低、精度差、安全高、数据难追溯痛点，效率、精度、隐患检出率大幅提升，保障变电站安全稳定运行，降低运维风险与成本。
7.2设备价值
FLUKE566-2红外测温仪双模式、高距离比、可调发射、数据存储、工业耐用，精准适配电力高压、反光、远距离复杂工况，是电力运维高效可靠的测温工具。
7.3行业意义
为电力运维行业提供标准化测温解决方案，推动测温技术从低效、粗放向高效、精准、合规升级，助力电力系统安全、高效、低成本运维。案例FAQ
Q1：FLUKE566-2能测高压带电设备吗？A1：可以，红外模式非接触远距离测，安全无触电风险。Q2：铜铝反光母线测不准怎么办？A2：FLUKE566-2可调发射率，铜设0.6、铝设0.3，精准校准误差。
Q3：高温粉尘环境耐用吗？A3：工业级IP防护，耐高温0~50℃，耐受粉尘油污，长期稳定。
电力运维是供电安全的核心保障，精准高效测温是关键支撑。FLUKE566-2红外测温仪在220kV变电站实战落地，以双模式、高精度、强适配解决行业痛点，大幅提升巡检效率与隐患排查能力，降低安全风险与运维成本。案例验证FLUKE566-2适配电力全场景运维需求，为行业提供可复制、可推广的实战方案，助力电力系统安全稳定、高效可持续运行，文章来源于温度校验仪。
