在通信网络运维、工业自动化生产线调试等领域，线缆故障的快速排查是保障系统稳定运行的关键。KURTH METRACABLE TDR PRO线缆故障定位仪作为一款基于时域反射技术的专业检测设备，凭借便携设计、精准测量和丰富功能，成为技术人员处理线缆故障的得力工具。该设备支持双绞线、同轴电缆、电力电缆等多种线缆类型的检测，能够精准定位短路、断路、接触不良等故障，同时完成线缆长度测量，其操作便捷性和环境适应性使其在复杂场景中仍能保持稳定表现。TDRPRO的出现，彻底改变了传统线缆故障排查依赖经验、效率低下的现状，为行业提供了标准化、精准化的检测解决方案。


通信网络机房线缆故障排查

通信网络机房内线缆密集，包括网线、光纤配套电缆、同轴电缆等多种类型，一旦出现故障，可能导致大面积信号中断。KURTH METRACABLE TDR PRO线缆故障定位仪凭借精准的测量能力和抗干扰设计，成为机房运维的理想选择。

某电信运营商的核心机房曾出现多用户宽带卡顿、断网问题，技术人员初步判断是机房到楼宇之间的传输线缆存在故障。传统排查方法需要逐段断开线缆测试，不仅耗时费力，还可能扩大故障影响范围。使用KURTH METRACABLE TDR PRO线缆故障定位仪后，技术人员首先确认被测线缆无电压，将配套的鳄鱼夹连接到线缆导体上，开机后通过主菜单选择对应的线缆类型（从设备内置的32种线缆数据库中调取），无需手动输入波速因数（VF）。随后通过TDR菜单选择AC输入模式（电容耦合，抗干扰能力更强），根据预估的线缆长度选择200ns脉冲长度，激活AUTOTest功能自动检测线缆阻抗。设备很快生成TDR轨迹图，技术人员通过观察轨迹发现，在距离测试端约38.7m处出现异常反射信号，结合反射特性判断为线缆接触不良。通过TDRPRO的双光标功能测量确认故障点位置后，技术人员前往现场排查，发现该位置线缆接头因长期使用出现氧化松动，重新紧固后故障立即解决。整个排查过程仅耗时20分钟，相比传统方法节省了数小时的工作量。

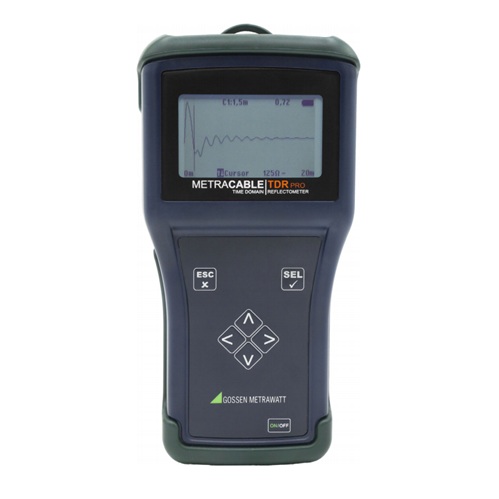

KURTH METRACABLE TDR PRO线缆故障定位仪

工业生产线控制线缆调试

工业自动化生产线中，控制线缆负责传输传感器、PLC、驱动器之间的信号，线缆故障可能导致生产线停机，造成巨大经济损失。KURTH METRACABLE TDR PRO线缆故障定位仪的便携设计和环境适应性，使其能够适应生产线的复杂工况。

某汽车零部件生产企业的焊接生产线曾频繁出现设备误动作，技术人员排查后发现是机器人手臂的控制线缆存在间歇性故障。由于生产线空间狭窄，传统检测设备难以操作，而KURTH METRACABLE TDR PRO线缆故障定位仪不含电池仅390g的重量，搭配便携背带，技术人员可单手操作完成测量。检测时，技术人员将1.3m长的测试探针连接到TDRPRO，直接接触机器人手臂内部的控制线缆接头，选择DC输入模式（信号损耗更小）和50ns脉冲长度，手动设置线缆的波速因数为0.67。测量后，TDR轨迹图显示在距离测试端1.5m处有不规则反射信号，判断为线缆局部磨损导致的接触不良。技术人员顺着TDRPRO指示的位置检查，发现线缆因长期弯曲摩擦导致绝缘层破损，内部导体接触不稳定。更换线缆后，生产线恢复正常运行。此外，技术人员还利用TDRPRO的Reference功能，将正常线缆的测量轨迹保存为参考曲线，后续定期检测时可快速对比，提前排查潜在故障。


测量前准备与参数配置

使用KURTH METRACABLE TDR PRO线缆故障定位仪前，需完成规范的准备工作，确保测量准确性和操作安全。首先必须确认被测线缆处于无电压状态，断开与电源的连接并隔离，避免高压电击风险。根据线缆类型选择合适的测试附件：普通线缆可搭配鳄鱼夹增强连接稳定性，同轴电缆则需使用配套的BNC适配器（香蕉插头转同轴插头），且BNC适配器仅适用于低压系统。

设备开机后会自动进行自检，包括LED显示测试、固件版本检测等，自检完成后进入TDR轨迹显示界面。参数配置是测量准确的关键，用户可通过长按ESC键打开主菜单，配置语言（支持德语、英语、法语）、测量单位（米或英尺）、显示屏照明时长等基础参数。核心参数配置包括线缆类型选择和测量参数设置：从线缆数据库中选择对应的线缆类型，数据库已预设波速因数，无需手动校准；若数据库中无对应类型，可手动输入波速因数，或通过已知长度的参考线缆校准。测量参数需通过长按SEL键打开的TDR菜单配置，包括输入模式（AC/DC）、脉冲长度和阻抗值，TDRPRO支持50Ω、75Ω、100Ω、125Ω四种阻抗适配，可匹配常见线缆特性。

测量操作与数据分析

参数配置完成后，即可开始测量操作。KURTH METRACABLE TDR PRO线缆故障定位仪的操作流程简洁直观，技术人员通过SEL键可切换长度调节、X-Zoom/Y-Zoom、Cursor等功能。长度调节功能可根据实际需求调整显示屏上的测量范围，若测量范围改变，设备会自动调整脉冲长度以适配；Zoom功能支持以6dB为步长缩放轨迹图，便于观察微小的反射信号；Cursor功能可移动光标精准读取反射点位置，双光标功能还能测量两个反射点之间的距离，帮助技术人员精准定位故障点与接头、分支点的相对位置。

测量过程中，TDRPRO的辅助功能可大幅提升效率。Freeze功能可锁定当前TDR轨迹图，避免因轨迹变化错过关键信息，技术人员可仔细分析反射信号特征；Reference功能可将当前测量轨迹作为参考曲线保存，后续测量时叠加对比，便于判断线缆状态变化。测量完成后，可通过Save功能将数据（含时间戳、线缆参数、轨迹图）保存到设备内存（最多可存储510条测量数据），或通过蓝牙传输至电脑，利用METRACABLEMANAGER软件进行进一步分析。数据分析的核心是解读TDR轨迹图：正常线缆的轨迹图平滑，仅在末端出现明显反射；短路故障表现为反射脉冲与入射脉冲极性相反；开路故障则呈现极性相同的反射脉冲；接触不良或进水会导致不规则的反射信号。

操作变化：从经验依赖到标准化流程

传统线缆故障排查高度依赖技术人员的经验，不同人员的排查方法和判断标准不一，容易导致故障定位不准、排查时间过长。KURTH METRACABLE TDR PRO线缆故障定位仪的出现，将排查流程标准化，技术人员无需依赖经验即可完成精准检测。

过去，技术人员排查线缆故障时，需通过“分段断开-测试-连接”的循环操作，逐段缩小故障范围，不仅效率低下，还可能造成二次故障。现在，使用TDRPRO只需三步即可完成故障定位：连接线缆、配置参数、分析轨迹图，整个过程最快仅需几分钟。此外，传统方法无法精准测量故障点位置，技术人员需沿线缆逐点检查，而TDRPRO的定位精度可达0.3m，能直接指示故障点位置，减少无效工作量。设备内置的线缆数据库和AUTOTest功能，还降低了操作门槛，即使是经验不足的技术人员也能快速上手，确保排查结果的一致性和准确性。


通信网络运维人员反馈

某通信公司的运维工程师表示：“机房内线缆类型复杂、数量多，过去排查一次故障至少需要2-3小时，有时还会误判故障位置。使用KURTH METRACABLE TDR PRO线缆故障定位仪后，排查时间缩短到30分钟以内，而且定位非常精准。印象最深的是一次楼宇宽带故障，TDRPRO显示故障点在38米处，我们到现场后，在距离测试端37.8米的位置发现线缆被老鼠咬损，与设备指示的位置几乎一致。设备的线缆数据库也很实用，常见的通信线缆类型都有预设，不用每次都手动校准波速因数，大大提高了工作效率。此外，TDRPRO的蓝牙传输功能很方便，测量数据可直接导入电脑生成报告，便于后续存档和分析。”

工业自动化技术人员反馈

某汽车零部件企业的设备维护主管反馈：“生产线的控制线缆故障很隐蔽，传统方法很难排查，经常导致生产线停机数小时。KURTH METRACABLE TDR PRO线缆故障定位仪的便携性让我们可以在狭窄空间内操作，重量轻、手感好，长时间使用也不会觉得累。设备的防护性能也很好，车间环境粉尘多、偶尔有滴水，TDRPRO的IP52防护等级完全能应对，使用一年多没有出现任何故障。其Freeze功能和Reference功能对我们帮助很大，Freeze功能可以锁定故障轨迹，方便我们仔细分析；Reference功能能对比正常线缆和故障线缆的轨迹差异，帮助我们快速判断故障类型。TDRPRO的电池续航也很出色，使用普通AA电池能连续工作一整天，完全满足我们的现场测试需求。”



KURTH METRACABLE TDR PRO线缆故障定位仪凭借精准的测量性能、便捷的操作设计和可靠的环境适应性，赢得了用户的广泛认可。其核心优势体现在三个方面：一是测量精准，定位精度可达0.3m，波速因数可调且支持线缆数据库，确保不同类型线缆的测量准确性；二是操作便捷，无需复杂专业知识，标准化流程降低操作门槛，辅助功能丰富，提升排查效率；三是环境适应性强，便携设计适合复杂空间操作，IP52防护等级和宽温度工作范围，能应对工业现场、机房等多种环境。

TDRPRO的出现，不仅解决了传统线缆故障排查效率低、精度差的痛点，还推动了线缆检测行业的标准化发展。无论是通信网络运维、工业生产线调试，还是建筑工程布线检测，KURTH METRACABLE TDR PRO线缆故障定位仪都能凭借其强大的性能和灵活的适配能力，帮助用户快速解决线缆故障问题，降低运维成本，提升工作效率。对于追求精准化、高效化检测的用户而言，KURTH METRACABLE TDR PRO线缆故障定位仪无疑是一款值得信赖的专业设备，为线缆系统的稳定运行提供坚实保障。
