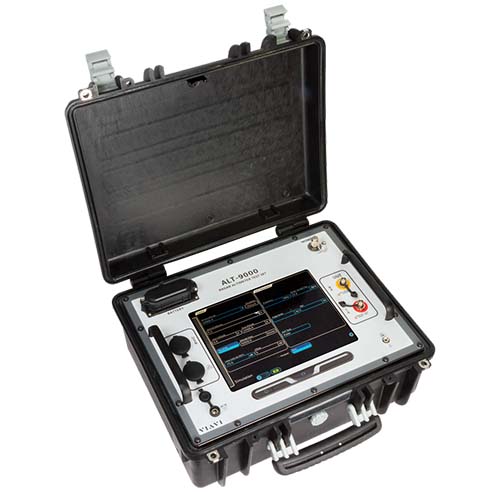

VIAVI ALT-9000无线电高度计模拟器|雷达高度表测试仪
VIAVI ALT-9000无线电高度计模拟|雷达高度表测试仪。ALT-9000能够测试完整的无线电高度计系统，使操作人员能够准确地隔离天线、同轴电缆、LRU或指示器等方面的问题，从而避免了不必要的LRU交换或其他系统组件更换。该设备简化了无线电高度计的测试过程，提高了测试效率，并减少了不必要的维护工作。
VIAVI ALT-9000是一种无线电高度计模拟器和雷达高度表测试仪，能够模拟高度的数值，并对无线电高度计进行全面的测试。该设备具有用户友好的界面和易于使用的操作方式，使操作人员能够快速、准确地完成测试。综上所述，VIAVI公司的ALT-9000是一种高效、多功能、便携式的无线电高度计航线测试解决方案，适用于所有类型的无线电高度计，简化了测试过程并提高了测试效率。
ALT-9000 Radio Altimeter Test Set
Quickly test or troubleshoot all types of radio altimeter test systems.
The ALT-9000 provides altitude simulations with true RF time delay and path loss models to test any format of radio altimeter system including Low Probability of Intercept (LPI), Combined Altitude Radar Altimeter (CARA) & Next Generation variants.
The ALT-9000 provides altitude simulations with true RF time delay and path loss models to test any format of radio altimeter system including Low Probability of Intercept (LPI), Combined Altitude Radar Altimeter (CARA) & Next Generation variants.
产品型号：ALT-9000
产品名称：无线电高度计模拟器|雷达高度表测试仪
品牌：唯亚威(VIAVI)(原艾法斯Aeroflex)
The graphical touch screen interface provides intuitive controls and display of parametric measurements including:
TX Power
TX Frequency*
FM Deviation*
Sweep Rate*
Pulse Width*
PRF*
Key Features
Fiber optic delay line based test set supports all formats of radio altimeters
Portable ruggedized enclosure for flight line or benchtop use
Battery operated
Simulates static altitudes from 5* ft. to 10,000 ft. in 5 ft. increments (*Minimum altitude dependent on interconnecting cables)
Extended Range Option: Simulate 16,000 ft and 25,000 ft as discrete altitude selections
+20 dB of power level offset from nominal loop loss value
Touch-screen operation
Direct-connect to UUT T/R or installed system via antenna couplers
主要功能：VIAVI公司的ALT-9000是一种通用的无线电高度计航线测试解决方案，具有多功能和省时的特点，适用于所有类型的无线电高度计。该设备是一种便携式的测试设备，通过利用光纤延迟技术，能够适应所有类型的无线电高度计。
VIAVI/Aeroflex ALT-9000雷达电高度计模拟|无线高度表测试仪特色
VIAVI/Aeroflex ALT-9000无线电高度计模拟器|雷达高度表测试仪优点

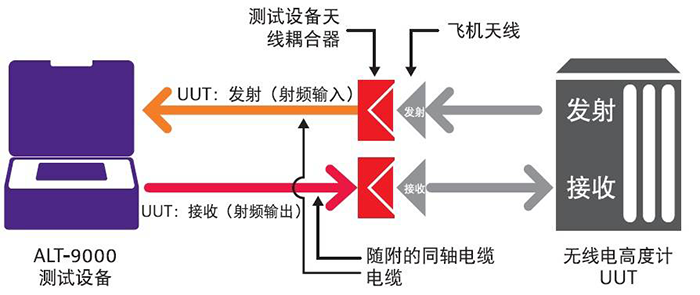

VIAVI/Aeroflex ALT-9000无线电高度计模拟器|雷达高度表测试仪连接示意图
ALT-9000雷达高度计射频耦合器：随货的天线耦合器允许无线电高度计系统通过闭环测试进行快速验证。VIAVI/Aeroflex ALT-9000无线电高度计模拟器|雷达高度表测试仪
ALT-9000 provides altitude simulations with true RF time delay and path loss models to test any format of radio altimeter system
ALT-9000 提供具有真实射频时间延迟和路径损耗模型的高度模拟，以测试任何格式的无线电高度计系统，包括低拦截概率 (LPI)、组合高度雷达高度计 (CARA) 和下一代变体。
ALT-9000无线电高度计模拟器|雷达高度表测试仪连接示意图
ALT-9000 提供具有真实射频时间延迟和路径损耗模型的高度模拟，以测试任何格式的无线电高度计系统，包括低拦截概率 (LPI)、组合高度雷达高度计 (CARA) 和下一代变体。
ALT-9000无线电高度计模拟器|雷达高度表测试仪连接示意图
ALT-9000无线电高度计模拟器|雷达高度表测试仪理特性
尺寸: 8.4英寸(高)x18.6英寸(宽) x16.3英寸(深)，21.4 厘米x 47.4厘米x41.5 厘米，仅测试仪；16.4英寸(高)x33.7英寸(宽)x28.5英寸(深)，41.6 厘米x 85.6 厘米x 72.4 厘米，含标准运输箱或附件箱
重量:32 磅(14.5干克)，仅测试仪；88 磅(39.9干克），套件装运重量
环境条件
工作温度：-10°C至55°C (314°F至131°F)
工作温度：-10°C至55°C (314°F至131°F)
储存温度：-30°C至70°C (-22°F至158°F)
测试仪认证：MIL-PRF-28800F，第2类；MIL-STD-810F；CE,UL、ROHS
VIAVI公司ALT-9000无线电高度计模拟器|雷达高度表测试仪面板显示
ALT-9000雷达高度表测试仪|无线电高度计模拟器订货信息和可选附件
订购编号P/N 描述
ALT-9000 或22145341 ALT-9000 无线电高度计测试套件
ALT-9000OPT1或者22156699 16000 和 25000英尺扩展高度
ALT-9000B或者22162529 ALT-9000B无线电高度计测试套件，配备与F-15 CARA RADALTS 兼容的键控适配器VIAVI公司ALT-9000无线电高度计测试仪|雷达高度表模拟器标准附件
订购编号P/N 描述
22151020 ALT-9000 无线电高度计测试设备
22153534 运输箱
67374 电源
22116266 电池(安装在测试设备中)，锂电池(14.4V，6.8Ah)
62401 电缆，TNC-TNC，12英寸(环回)
38353 TNC-TNC 适配器(2个)
139139 天线耦合器(2个)
139152 天线耦合器支撑杆(2个)
22153321 同轴电缆，RG400，TNC-TNC,黄色4英尺
22153326 同轴电缆，RG400，TNC-TNC，红色4英尺
22153329 同轴电缆，RG400，TNC-TNC，黄色20英尺
22153332 同轴电缆，RG400，TNC-TNC,红色20英尺
112036 衰减器，固定20 db(2个)
62302 电源线(美制)
64020 电源线(欧制)
22149658 入门手册
22162292 键控适配器连接电缆(限ALT-9000B套件)
文章来源VIAVI公司，深圳银飞公司有售ALT-9000无线电高度计模拟|雷达高度表测试仪
