扩展谐波测量：过多的谐波不仅会威胁旋转电机的安全，而且会威胁到电力系统的其他设备。MDA550电机驱动分析仪可以检测电机驱动器的谐波以及逆变器开关元件的可能影响。MDA550有三个谐波范围：1-51次谐波、1-9kHz和9-150kHz超谐波。任何谐波污染问题都能找到。

直流母线：在电机驱动器中，交直流变换是非常重要的。为了获得更好的驱动器性能，必须确保电压正确，充分滤波，并保持低纹波水平。高纹波电压可能指示电容器故障或所连接的电机的规格不正确。利用MDA-500系列记录功能，可以动态检查直流母线在负载接通工作模式下的性能。

驱动器输出：MDA550电机驱动分析仪通过测量电压-频率比（V/F）和电压调制深度来检查逆变器驱动器的输出。当V/F比偏高时，电动机可能过热。当V/F比低时，连接的电机可能无法在负载上提供所需的扭矩，因此不能完全运行预期的过程。

电压调制：脉宽调制信号的测量值用于检测可能对电机绕组绝缘造成损害的高压峰值。脉冲的上升时间或陡度用dV/dt读数(一段时间内的电压变化率)表示，该读数应当与电机规定的绝缘值进行比较。这些测量还可以用于确定开关频率，以确定电子开关或信号上下浮动的接地是否存在潜在问题。

电机输入：确保电机的输入端与电压连接非常重要，合理选择驱动器与电机之间的布线同样重要。错误的布线选择将导致驱动器和电动机损坏，由于高峰值反射电压。检查端子上的电流是否在电机的额定范围内是非常重要的，因为过大的电流会导致电机过热，从而缩短定子绝缘的寿命，导致电机过早失效。

电机轴电压：来自变频器驱动器的电压脉冲可以耦合在电机定子及其转子之间，从而在转子轴上产生电压。当转子轴电压超过轴承润滑脂的绝缘电压时，可能发生闪络电流(火花)，这可能导致电机轴承环的点蚀和沟槽腐蚀，并且这种损坏可能导致电机过早失效。MDA550系列分析仪采用碳纤维刷式探头，可方便地检测出轴电压（由闪络电流引起的）是否存在破坏性。同时，脉冲幅度测量和事件计数功能允许您在故障发生之前采取措施。MDA550的附件和功能允许您在不投资昂贵的永久性安装解决方案的情况下检测潜在的损坏。一步一步的引导测量确保你在需要的时候提供你需要的数据。

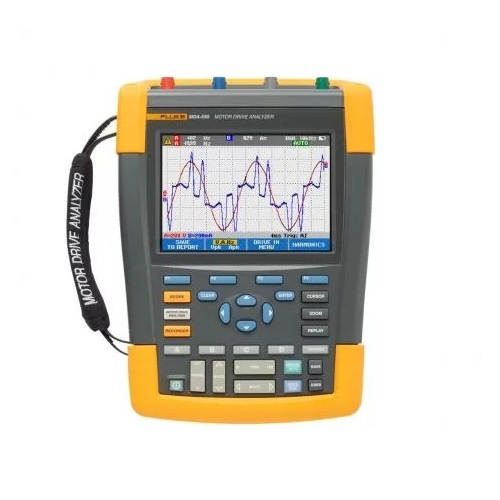

MDA550电机驱动分析仪旨在帮助您快速、容易地检测和消除三相和单相逆变器电机驱动系统中的常见问题。在屏幕信息和逐步设置向导的帮助下，您可以轻松配置分析器并获得所需的驱动程序测量，从而快速地做出更好的维护决策。从电源输入端口到已安装的电机，MDA-500提供的测量功能使您可以以很快的速度对电机驱动器进行故障诊断。
