Fluke1663多功能安装测试仪

Fluke1663多功能安装测试仪概述 : Fluke 1663 安装测试仪是一款理想的 测试仪器 ,适于工作环境艰苦的专业人员使用。功能齐全、先进,而且易于使用。操作便捷,各级现场工作人员均可轻松掌握其使用方法。 Fluke1663多功能安装测试仪特点 : Fluke 1663 安装测试仪不会使您触犯所有当地法规,而且能快速高效地进行测试。对在无意中连接至被测系统的设备提供保护,并且还可以用智能手机轻松分享测试结果。 测量功能 L-N、N-PE 输入的通断性 测试平稳直流灵......

产品描述

Fluke1663多功能安装测试仪概述
Fluke 1663 安装测试仪是一款理想的测试仪器,适于工作环境艰苦的专业人员使用。功能齐全、先进,而且易于使用。操作便捷,各级现场工作人员均可轻松掌握其使用方法。

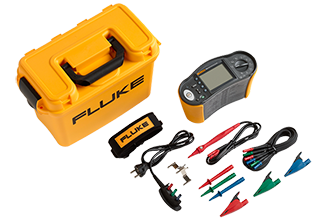

fluke1663多功能安装测试仪

Fluke1663多功能安装测试仪特点

Fluke 1663 安装测试仪不会使您触犯所有当地法规,而且能快速高效地进行测试。对在无意中连接至被测系统的设备提供保护,并且还可以用智能手机轻松分享测试结果。

测量功能

  • L-N、N-PE 输入的通断性
  • 测试平稳直流灵敏 RCD(B 型)
  • 接地电阻
  • 电压和频率
  • 接线极性检测器,检测 N 线是否断开
  • 绝缘电阻
  • 通断性和电阻
  • 通过通断性测试测量电机绕组
  • 回路电阻和线路电阻
  • 潜在的接地故障电流 (PEFC/IK)
  • 潜在的短路电流 (PSC/IK)
  • RCD 切换时间
  • RCD 脱扣测试(斜坡测试)
  • 在一个测试中测量 A 型和 AC 型 RCD 的脱扣时间和电流
  • RCD 变流
  • RCD 自动测试序列
  • 相序指示器

其它功能

  • 开/关可切换式自动启动,适用于 RCD 和回路测试
  • 自检
  • 背光显示屏

存储接口

  • Z Max 存储
  • 数据存储
  • 计算机接口(与可选软件FlukeView 及 Fluke DMS 一起使用时)
  • 时间和日期(与可选软件 FlukeView 一起使用时)

内含附件

  • 大负载、单输入电源线
  • 硬质便携箱
  • 远程控制探头
  • 调零适配器
  • 可承受 1 米坠落
  • 小巧轻便(小于 1.3 kg)并随附加厚背带,可解放双手进行全天测试

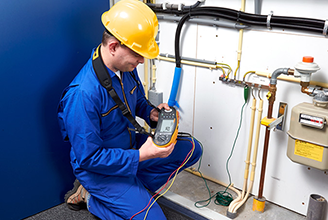

fluke1663多功能安装测试仪
Fluke1663多功能安装测试仪技术指导
交流电压测量
量程 500 V
分辨率 0.1 V
45 Hz 至 66 Hz 的精度 0.8% + 3
输入阻抗 360 kΩ
过载保护 660 V 真有效值
通断性测试 (RLO)
量程(自动切换量程) 20 Ω / 200 Ω / 2000 Ω
分辨率 0.01 Ω / 0.1 Ω / 1 Ω
开路电压 >4 V
绝缘电阻测量 (RISO)
测试电压 50-100-250-500-1000 V
测试电压精度(在额定测试电流条件下) +10%、-0%
测试电压 50 V
100 V
250 V
500 V
1000 V
绝缘电阻量程 20 MΩ / 50 MΩ
20 MΩ / 100 MΩ
20 MΩ / 200 MΩ
20 MΩ / 200 MΩ / 500 MΩ
20 MΩ / 200 MΩ / 1000 MΩ
分辨率 0.01 MΩ / 0.1 MΩ
0.01 MΩ / 0.1 MΩ
0.01 MΩ / 0.1 MΩ
0.01 MΩ / 0.1 MΩ / 1 MΩ
0.01 MΩ / 0.1 MΩ / 1 MΩ
测试电流 1 mA @ 50 kΩ
1 mA @ 100 kΩ
1 mA @ 250 kΩ
1 mA @ 500 kΩ
1 mA @ 1 MΩ
回路阻抗和线路阻抗 (ZI)
量程 10 Ω / 0.001 Ω / 大电流 mΩ 模式
分辨率 0.01 Ω / 0.1 Ω / 1 Ω
潜在的接地故障电流,PSC 测试
量程 1000 A / 10 kA (50 kA)
分辨率 1 A / 0.1 kA
计算 将电源电压测量值分别除以回路 (L-PE) 电阻或线路 (L-N) 电阻测量值,即可计算出潜在的接地故障电流 (PEFC) 或潜在的短路电流 (PSC)。
RCD 测试、受测的 RCD 类型
RCD 类型 AC¹
G²、S³
型号 1663 A ="4"、AC¹、G²、S³
备注 ¹AC 响应
²通常无延时
³延时
="4"脉冲信号响应
="5"平稳直流信号响应
脱扣速度测试 (ΔT)
电流设置¹ 10-30-100-300-500-1000 mA – VAR
10-30-100 mA
乘数 x ½、x 1
x 5
测量范围 G 型 RCD 310 ms
50 ms
S 型 RCD 510 ms
160 ms
备注 ¹1000 mA(仅限于 AC 型)
较大 700 mA(在 VAR 模式下,A 型)
VAR 模式不适用于 B 型。
RCD/FI-脱扣电流测量/斜坡测试 (IΔN)
电流量程 RCD 额定电流的 30% 至 110%¹
步长 IΔN² 的 10%
保持时间 G 型 300 ms/步长
S 型 500 ms/步长
测量精度 ±5%
指定的脱扣电流范围 (EN 61008-1) 50% 至 100%(AC 型)
35% 至 140%(A 型)(>10 mA)
35% 至 200%(A 型)(≤10 mA)
50% 至 200%(B 型)
²5%(B 型)
备注 ¹30% 至 150%(A 型)IΔN > 10 mA
30% 至 210%(A 型)IΔN = 10 mA
20% 至 210%(B 型)
接地电阻测试 (RE)
量程 200 Ω / 2000 Ω
分辨率 0.1 Ω / 1Ω
频率 128 Hz
输出电压 25 V
相序指示
图标 Fluke1663多功能安装测试仪 相序指示器启用。
通用技术指标
尺寸(长 x 宽 x 高) 10 x 25 x 12.5 cm
重量(含电池) 1.3 Kg
电池规格、数量 AA 型,6节。
密封性能 IP-40
安全性 符合 EN61010-1 Ed 2.0 (2001-02)、UL61010、ANSI/ISA –s82.02.01 2000 和 CAN/CSA c22.2 No.1010 第 2 版标准要求
过压 CAT III / 500V、CAT IV 300V
性能 EN61557-1 至 EN61557-7 第 2 版和 EN61557-10 第 2 版
fluke1663多功能安装测试仪型号和配件
型号名称 描述
FLK-1663 Fluke 1663 多功能安装测试仪
随附:
  • 6 节 AA (IEC LR6) 电池
  • C1600 硬质便携包
  • 调零适配器
  • 大负载电源线
  • STD 标准测试导线组
  • 加厚背带和腰带
  • 快速参考指南
  • TP165X 远程控制探头和导线
  • 用户手册光盘
Test Probes
TLK290 TLK290 弹性插座探头组
TP165X TP165X 远距离控制探头
ES165X 接地柱测试套件 (Fluke 1653)
