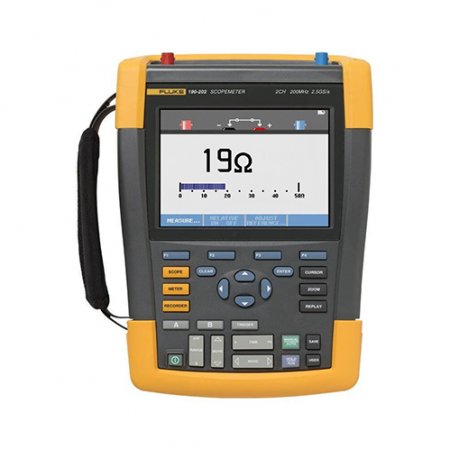

在电子研发、工业运维、电力检测等专业领域，一款兼具精准度、安全性与便携性的双通道示波表，是提升测试效率与数据可靠性的关键装备。Fluke-190-202ScopeMeter®彩色数字示波表作为190II系列的核心双通道型号，凭借200MHz带宽、2.5GS/s采样率及CATIII1000V/CATIV600V的安全等级，完美适配从低压电子电路到工业高压系统的多样化测量需求。其整合示波器、数字万用表、无纸化记录仪三大核心功能，符合IEC61010-1、EN/IEC61326-1等国际标准，IP51防护等级与轻量化设计（2.1kg）更使其能从容应对复杂工业现场与移动测试场景。本文基于Fluke官方技术手册、维修规范及产品数据表，从核心参数、测试原理、合规特性与实用价值等方面，对该仪器进行全面解析，为专业用户提供权威参考。

核心技术参数解析

Fluke-190-202的性能优势源于其精准调校的硬件配置与优化算法，以下核心参数均源自官方发布的技术规格说明书，形成了覆盖测量精度、安全防护、便携性的完整性能体系：

技术类别	具体参数	说明
通道与带宽	2通道BNC输入，DC耦合200MHz（-3dB）	通道独立浮动隔离设计，输入、参考与接地间隔离电压达1000VCATIII，避免交叉干扰
采样率与分辨率	1-2通道工作时2.5GS/s；8位独立ADC	每通道配备专属数字化器，确保200MHz信号无失真采样，上升时间低至1.7ns
垂直系统	灵敏度：1:1探头2mV-100V/div；10:1探头20mV-1000V/div	垂直精度±(2.1%+0.04range/div)，2mV/div量程下精度优化为±(2.9%+0.08range/div)
水平系统	时基范围2ns/div-4s/div；时基精度±(100ppm+0.04div)	支持Glitch检测（最小8ns），Normal模式记录长度3k样本，Full模式达10k样本
触发功能	Connect-and-View自动触发、边缘触发、视频触发、脉冲宽度触发等	触发灵敏度DC-5MHz时0.5division，支持预触发（最大12div）与延迟触发（最大1200div）
万用表功能	5000计数，测量Vdc、Vac、电阻、二极管、温度等	DC电压精度±(0.5%+6counts)，AC电压真有效值测量，频率响应DC-10kHz
电源与便携性	锂电池BP290（26Wh），续航4小时；尺寸265×190×70mm	支持BP291可选电池（续航8小时），工作温度0-50℃，存储温度-20-60℃
安全与合规	CATIII1000V/CATIV600V；IP51防护等级	符合EN/IEC61010-2-030标准，PollutionDegree2防护，电磁兼容性达标CISPR11ClassA

从参数体系可见，Fluke-190-202在性能平衡上表现突出：200MHz带宽与2.5GS/s采样率的组合，确保高频信号捕获的完整性；双通道隔离设计使其在三相电力系统、多模块电子设备测试中具备天然优势；而CATIV600V的安全等级，满足配电系统源头测量的安全需求，为高压场景操作提供双重保障。

核心测试原理深度剖析

Fluke-190-202的多功能测量能力基于三大核心技术原理，硬件架构与算法设计均围绕“精准捕获、智能处理、安全输出”的核心需求展开，完全契合工业测量的复杂场景：
（一）示波器测量原理
示波器功能的核心是将模拟电信号转化为可观测的数字波形，其工作流程分为四步闭环： 信号采集与隔离：仪器采用1MΩ（±1%）//15pF（±2.25pF）输入阻抗设计，搭配标配VPS41010:1探头，通过双重绝缘BNC端口捕获被测信号。隔离设计不仅避免通道间干扰，更能抵御高压环境下的漏电风险，确保CATIV600V等级下的测量安全。信号经衰减器与放大器调理后，适配ADC的输入范围（±8div动态范围）。
数字化处理：每通道独立配置8位高速ADC，采样率根据通道启用数量动态调整——单通道工作时2.5GS/s的采样率，意味着每400ps捕获一个样本，确保200MHz带宽内信号细节无遗漏。采样数据经FPGA实时处理，支持Glitch检测算法，可精准识别低至8ns的瞬时脉冲，避免高频干扰信号被误判。
触发同步：触发系统是稳定显示波形的核心，Connect-and-View自动触发技术可智能识别信号类型（正弦波、脉冲、视频信号等），自动匹配触发电平、时基与衰减参数，无需手动调节即可获得稳定波形。针对复杂场景，边缘触发支持正/负/双斜率选择，脉冲宽度触发可设置<T、>T、=T等条件（最小300ns），视频触发兼容PAL、NTSC等多种标准，满足专业化测试需求。
显示与分析：处理后的数字数据通过320×240像素彩色LCD显示屏呈现，支持Normal、Average（2/8/64倍）、Persistence等显示模式，数学运算功能（+、-、×、频谱分析）可帮助用户提取信号特征，Zoom缩放与光标测量功能则能精准计算电压差值、时间间隔等关键参数。
（二）万用表测量原理
内置的5000计数数字万用表，通过独立香蕉插孔输入（与示波器输入完全隔离），测量原理基于精准信号转换与校准算法：
电压测量：DC电压测量采用高输入阻抗差分放大器，结合多次采样平均算法降低噪声，500.0mV量程下分辨率达0.1mV，精度±(0.5%+6counts)；AC电压测量采用真有效值（TRMS）算法，可准确测量畸变波形，60Hz-1kHz频率范围内精度达±(2.5%+15counts)。
电阻与连续性测量：电阻测量采用恒流源激励方案，根据量程自动切换激励电流（0.5mA至50nA），避免被测电阻发热影响结果，量程覆盖500Ω-30MΩ，精度±(0.6%+6counts)；连续性测量在电阻<50Ω时发出蜂鸣提示，响应时间≤1ms，便于快速排查线路通断。
二极管与温度测量：二极管测试通过输出0.5mA（±20%）固定电流，测量正向压降（最大2.8V），精度±(2%+5counts)；搭配可选温度探头时，测量范围-100℃至2500℃，灵敏度1mV/℃，精度±(1.5%+5counts)，适配工业温度监测场景。
（三）记录仪功能原理
TrendPlot与ScopeRecord两种记录模式，基于深层存储与时序分析技术，实现长时间数据采集与追溯：
TrendPlot趋势记录：对示波器或万用表测量值进行定时采样（最高5次/秒），记录最大值、最小值与平均值，存储容量达19200点，最长记录时间546小时。该模式适用于缓慢变化信号（如温度漂移、电压波动）的长期监测，时间参考支持“从启动开始”或“当天时间”，便于故障溯源。
ScopeRecord波形记录：在Roll模式下连续记录波形数据，采样率125MS/s，记录长度30k点/通道，最长记录时间40小时。支持触发启动/停止控制，可精准捕获电机启动、电源切换等暂态过程，结合Replay回放与Zoom缩放功能，能完整还原故障发生前后的信号变化。

功能特点与合规应用价值

Fluke-190-202的设计充分兼顾专业性与实用性，其功能特点与合规特性深度契合工业场景需求：
在合规与安全方面，仪器严格遵循IEC61010-1标准，CATIII1000V/CATIV600V的安全等级，使其可直接用于建筑物低压配电系统与电力源头连接电路的测量；输入端口与接地的双重绝缘设计，配合IP51防护等级（防尘、防垂直水滴），能抵御工业环境中的粉尘与轻微喷淋，满足车间、户外等复杂工况的使用需求。电磁兼容性方面，符合EN/IEC61326-1标准，在80MHz-2.7GHz频率范围内具备良好的抗干扰能力，确保复杂电磁环境下的测量稳定性。 在操作与便携性上，仪器配备温度补偿LED背光LCD屏幕，电源适配器供电时亮度达200cd/m²，电池供电时为90cd/m²，强光下仍清晰可见；菜单导航采用分层设计，黄色背景标识当前激活功能，配合SCOPE、METER、RECORDER等功能快捷键，即使在复杂现场也能快速操作。数据管理方面，支持USB-host端口连接U盘存储波形、测量结果与仪器设置（最大2GB），mini-USB-B端口可与PC端FlukeView软件联动，实现远程控制与数据深度分析，生成标准化测试报告。
在维护与校准方面，仪器内置探针校准功能，通过1.225Vpp/500Hz方波校准信号，可手动调整脉冲响应与自动DC校准，确保探针与输入通道的匹配精度；校准周期为1年，支持Fluke5502A等标准校准源进行垂直精度、直流电压等参数的校准调整，校准数据自动存储，便于质量追溯。内置自诊断功能可检测显示屏、按键、电源等关键组件状态，故障时显示明确错误代码，简化维修流程。

Fluke-190-202ScopeMeter®彩色数字示波表以“精准、安全、便携”的核心优势，成为专业测量领域的可靠装备。其200MHz带宽、2.5GS/s采样率与双通道隔离设计，确保了复杂信号测量的准确性与安全性；示波器、万用表、记录仪的功能整合，简化了测试流程，提升了工作效率；而全面的合规认证与工业级防护设计，则使其能从容应对多样化的现场测试需求。从技术原理来看，仪器的独立数字化通道、智能触发算法与深层存储技术，既遵循了电子测量的基本规律，又针对工业场景的特殊性进行了优化创新。在实际应用中，无论是电子研发中的高频信号验证、电力运维中的高压系统检测，还是工业自动化中的设备故障诊断，Fluke-190-202都能凭借其综合性能，为用户提供精准、高效的测量解决方案。作为一款符合国际标准的专业仪器，Fluke-190-202不仅体现了Fluke品牌对技术细节的极致追求，更展现了以用户需求为导向的产品设计理念，成为工程技术人员的得力助手，为各行业的高质量发展提供坚实支撑。
