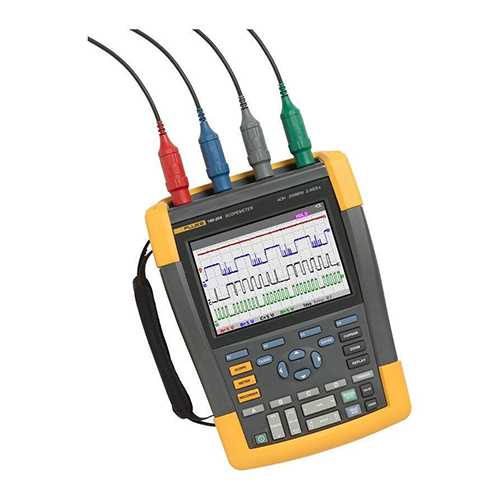

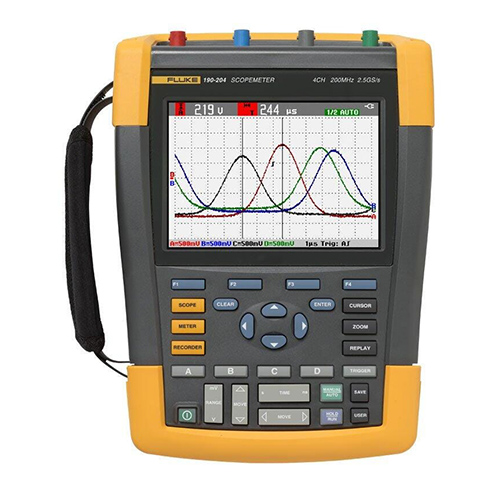

在工业自动化、电力电子等领域的故障诊断与设备维护中，便携式示波表的性能、安全性与易用性直接决定了工作效率与诊断精度。Fluke作为测试仪器领域的权威品牌，其推出的Fluke-190-504/S ScopeMeter®彩色数字示波表，将台式示波表的高性能与便携式设备的灵活性完美融合，凭借500MHz带宽、4通道设计及CATIII1000V/CATIV600V的高安全等级，成为工厂维护工程师和技术人员的得力工具。该仪器不仅能在恶劣工业环境中稳定工作，更通过Connect-and-View™自动触发、ScopeRecord™长时记录等创新功能，大幅降低复杂信号分析的难度，为从微电子到重型高压电气设备的测试提供全方位解决方案。Fluke190-504/S ScopeMeter®彩色数字示波表是一款高性能、便携且坚固耐用的手持式测试工具，专为工业环境设计，能让你在严苛条件下也能高效排查和修复问题。

核心技术参数解析

Fluke-190-504/S的卓越性能源于其精准的硬件配置与科学的设计理念，核心技术参数如下表所示，所有数据均来自福禄克官方权威技术资料，确保准确性与参考价值：

技术类别	具体参数	性能说明
信号采集能力	带宽：500MHz（-3dB）	可精准捕获高频信号，适用于电力电子设备中的IGBT脉冲、谐波分析等场景
	通道数量：4通道（BNC输入）	支持多信号同步测量，可同时监测输入输出信号、反馈环路等关联信号
	实时采样率：最高5GS/s（1通道模式）	250ps的时间分辨率，可捕获8ns级别的电子脉冲与瞬时干扰
	输入灵敏度：2mV-100V/div（含衰减选项）	兼容从微弱传感信号到高压动力信号的宽范围测量需求
安全防护	绝缘等级：CATIII1000V/CATIV600V	符合EN61010-1标准，可安全应用于建筑配电系统、电网接入设备等高压场景
	独立浮动隔离输入	输入、参考与接地间完全隔离，避免不同接地参照电路测量时的短路风险
	防护等级：IP51	防尘、防溅水设计，适应脏乱、潮湿的工业现场环境
存储与显示	示波表模式记录长度：10,000pt/通道	深度存储支持波形细节放大分析，捕捉信号中的微小畸变
	ScopeRecord模式记录长度：30,000pt/通道	满足长时波形记录需求，可捕获长达48小时的动态信号变化
	显示屏：153mm全彩色LCD	快速更新速率，数字余辉功能模拟传统示波器波形衰减效果，便于观察动态信号
辅助功能	内置DMM：5000计数	支持Vdc、Vac、电阻、二极管等多类型测量，无需额外携带万用表
	电池续航：7小时（标配BP291锂电池）	大容量锂电池满足全天户外作业，电池盖设计便于快速更换
数据传输	隔离USB端口	支持波形、屏幕截图与设置数据存储，兼容FlukeView®软件进行PC端深度分析

测试原理深度剖析

Fluke-190-504/S的测试功能基于“信号采集-处理-分析-输出”的核心逻辑，各环节均采用行业领先技术，确保测量精度与操作便捷性：
（一）信号采集原理
该仪器采用独立浮动隔离输入设计，每个BNC输入端口与接地完全绝缘，输入阻抗为1MΩ//14pF（DC耦合），既避免了接地环路干扰，又能适配不同源阻抗的被测信号。在信号转换环节，仪器通过8位分辨率的独立数字化器对4通道信号同步采样，最高5GS/s的采样率确保高频信号不会出现混叠失真。例如，在测量IGBT栅极驱动脉冲时，500MHz带宽与8ns脉冲捕获能力可精准还原脉冲上升沿、下降沿细节，为判断驱动电路故障提供关键依据。 （二）触发与同步原理
触发系统是示波表稳定显示波形的核心，Fluke-190-504/S创新的Connect-and-View™自动触发技术，通过识别信号类型（如正弦波、脉冲波、视频信号）自动匹配触发参数，无需手动调节即可获得稳定波形。同时，仪器支持边缘触发、脉冲宽度触发、视频触发等多种模式，触发源可选择4个BNC输入中的任意通道，满足复杂场景下的信号同步需求。例如，在诊断电机驱动系统时，可通过脉冲宽度触发捕获异常占空比信号，或通过双斜率触发定位电压漂移问题。
（三）数据存储与分析原理
仪器提供两种核心存储模式：示波表模式下每通道10,000点的存储容量，适合实时波形细节分析；ScopeRecord滚动模式下每通道30,000点的深度存储，可实现长达48小时的连续记录，配合8ns的glitch捕获能力，轻松捕捉间歇性故障信号。此外，TrendPlot™趋势记录功能可将电压、电流、温度等测量值以时间为轴绘制曲线，最长记录时长可达22天，通过显示最大值、最小值与平均值，直观呈现信号漂移趋势，为预测性维护提供数据支持。
（四）安全测试原理
针对工业高压环境，仪器采用双重绝缘与浮动输入设计，输入端口与接地间的绝缘强度可达1000VCATIII标准，有效防止操作人员触电风险。在测量不同电位的电路时，独立隔离输入避免了传统示波表因接地冲突导致的短路问题，无需额外配置差分探头或绝缘变压器，即可安全测量混合接地系统中的信号。

核心功能与工业应用场景

Fluke-190-504/S的功能设计紧密贴合工业测试需求，通过软硬件协同优化，实现从信号捕获到故障定位的全流程高效处理：
在多通道同步测量方面，4通道设计允许技术人员同时监测三相电源输入、IGBT栅极驱动信号、电机反馈信号等关联信号，快速定位时序失调、信号衰减等问题。例如，在诊断变频器故障时，可同步测量输入电压谐波、输出PWM波形与电机电流，直观分析谐波干扰、脉冲反射等导致设备异常的根源。仪器支持30种自动测量功能，包括电压有效值、峰值、频率、相位差等，配合7种光标测量模式，无需手动计算即可获得精准数据，大幅提升分析效率。
长时记录与故障追溯功能是该仪器的一大亮点。ScopeRecord模式可在滚动显示波形的同时，将数据存储至内部存储器或USB设备，支持单次触发、连续滚动等多种采集模式，尤其适合捕捉UPS启动、电机启停等暂态过程，或间歇性出现的电压波动、电磁干扰等故障信号。TrendPlot™无纸化记录功能则将传统纸质记录仪的连续性与数字设备的便捷性相结合，记录数据可导出为CSV格式，在Excel或FlukeView®软件中进行进一步分析，便于故障趋势跟踪与报告生成。
在恶劣环境适应性方面，IP51防护等级的密封外壳可有效防尘、防溅水，抵御工业现场的粉尘与潮湿侵袭；工作温度范围为0°C-40°C（含电池），即使在高低温车间或户外环境中也能稳定工作。2.2kg的重量与270×190×70mm的紧凑尺寸，配合长达7小时的电池续航，确保技术人员可轻松携带至设备现场，无需依赖外接电源即可完成全流程测试。
此外，仪器内置的波形比较功能可将实测波形与参考波形对比，通过自动通过/失败测试快速判断信号是否正常；数字余辉功能模拟传统模拟示波器的波形衰减效果，便于观察动态信号的变化轨迹。这些功能的组合应用，使复杂的工业设备故障诊断变得简单高效，显著降低停机时间与维护成本。

仪器优势与行业价值

与同类产品相比，Fluke-190-504/S的核心优势体现在性能、安全与易用性的平衡设计上。在性能方面，500MHz带宽与5GS/s采样率处于便携式示波表领先水平，可与台式仪器媲美；在安全性上，CATIV600V的高等级防护满足高压场景测试需求，消除安全隐患；在易用性上，Connect-and-View™自动触发、一键存储等功能降低了操作门槛，即使非专业操作人员也能快速上手。 从行业价值来看，该仪器的应用有效解决了工业测试中的三大痛点：一是多信号同步测量需求，4通道设计避免了单通道仪器多次测量的繁琐与误差；二是间歇性故障捕获难题，长时记录功能无需人员值守即可捕捉偶发故障；三是恶劣环境适应性不足的问题，IP51防护与宽温工作范围确保在各类工业场景中的可靠性。无论是电力电子设备的研发调试、自动化生产线的故障诊断，还是建筑配电系统的维护检测，Fluke-190-504/S都能提供精准、安全、高效的测试解决方案，成为提升工作效率与诊断精度的关键工具。

Fluke-190-504/S ScopeMeter®彩色数字示波表以其卓越的硬件性能、全面的功能设计与严苛的安全标准，树立了工业便携式示波表的性能标杆。500MHz带宽、4通道同步采集、长时记录等核心功能，精准匹配工业测试的复杂需求；Connect-and-View™自动触发、TrendPlot™趋势分析等创新技术，大幅降低了操作难度与学习成本。从微电子设备到高压电力系统，从实验室研发到现场维护，该仪器凭借稳定的性能与广泛的适用性，为各行业的测试工作提供了可靠保障。在工业智能化转型加速的背景下，测试仪器的精准度与效率直接影响设备可靠性与生产连续性。Fluke-190-504/S不仅是一款测试工具，更是工业设备全生命周期管理的重要支撑，其背后体现的“性能与安全并重、功能与易用性统一”的设计理念，为工业测试仪器的发展提供了重要参考。对于追求高效、精准、安全测试的企业与技术人员而言，该仪器无疑是提升核心竞争力的理想选择。
