FLUKE190II系列 便携式示波表
作为工业测量领域的标杆级产品，FLUKE190II系列便携式示波表凭借卓越的安全性能、精准的测量能力和灵活的操作设计，广泛应用于电力电子、工业自动化、汽车电子等多个领域。该系列遵循IEC61010-1等国际安全标准，具备CATIV600V/CATIII1000V的安全等级，在复杂工业环境中为操作人员提供可靠防护。其融合示波器、万用表、数据记录仪等多重功能，配合高带宽、高采样率的硬件配置，能够满足从低频到高频、从静态到动态的多样化测量需求，成为工程技术人员......
产品描述
作为工业测量领域的标杆级产品，FLUKE190II系列便携式示波表凭借卓越的安全性能、精准的测量能力和灵活的操作设计，广泛应用于电力电子、工业自动化、汽车电子等多个领域。该系列遵循IEC61010-1等国际安全标准，具备CATIV600V/CATIII1000V的安全等级，在复杂工业环境中为操作人员提供可靠防护。其融合示波器、万用表、数据记录仪等多重功能，配合高带宽、高采样率的硬件配置，能够满足从低频到高频、从静态到动态的多样化测量需求，成为工程技术人员进行信号分析、故障诊断的核心工具。福禄克Fluke 190II系列便携式示波表，确实是工业现场故障排查的利器，它把高性能、坚固便携和高安全等级完美结合在了一起。
注：所有型号均支持10:1衰减探针（VPS410），BNC端口直接输入耐压300VCATIV，配合探针时耐压提升至1000VCATIII；2通道型号（xx2）配备独立万用表输入端口，4通道型号（xx4）专注于多通道示波器功能。
该系列在垂直系统设计上采用隔离输入技术，2通道型号输入阻抗为1MΩ//15pF，4通道型号为1MΩ//14pF，确保信号采集的稳定性和抗干扰能力。灵敏度范围覆盖2mV/div（1:1探针）至1000V/div（10:1探针），垂直精度达±(2.1%+0.04range/div)，2mV/div量程下精度为±(2.9%+0.08range/div)，能够精准捕获微弱信号变化。

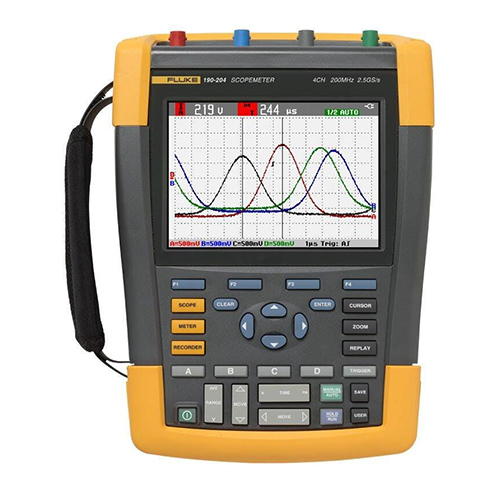

FLUKE190II系列便携式示波表
水平系统方面，采样率根据型号不同实现分级配置：190-50x系列单通道时最高可达5GS/s，190-2xx系列单通道2.5GS/s，190-062型号为625MS/s，配合8位独立数字化仪，可实现对高速信号的无失真采集。时基范围从10ns/div至2min/div，时基精度±(100ppm+0.04div)，支持glitch检测功能，能捕获低至8ns的瞬时脉冲信号。
（二）多重测量功能集成
FLUKE190II系列整合了示波器、万用表、数据记录仪三大核心功能。示波器模式支持DC、AC、AC+DC（真有效值）测量，可自动计算峰值、频率、占空比、相位等10余种参数，其中频率测量范围1Hz至全带宽，精度±(0.5%+2counts)；相位测量范围-180°至+180°，0.1Hz-1MHz范围内精度±2°。
万用表功能（主要针对xx2型号）涵盖电压、电阻、二极管、连续性测试，电阻量程500Ω至30MΩ，精度±(0.6%+6counts)；DC电压测量精度±(0.5%+6counts)，支持500mV至1100V宽量程测量。数据记录仪模式包括TrendPlot趋势图和ScopeRecord波形记录，前者可存储超过18000个测量点，记录时长最长达546小时；后者支持30k点/通道的波形存储，捕获时长4.8s至40小时，满足长时间监测需求。
（三）安全与便携设计
该系列严格遵循双重绝缘标准，所有输入端口具备独立隔离能力，最大浮动电压达1000VCATIII，可在不接地系统中安全测量。机身采用IP51防护等级设计，能够抵御灰尘和垂直水滴侵袭，适应工业现场的恶劣环境。便携性方面，整机尺寸仅265mm×190mm×70mm，2通道型号重量2.1kg，4通道型号2.2kg，配备可充电锂电池，BP290电池续航达4小时，BP291电池续航延长至7小时，满足现场移动测量需求。
FLUKE190II系列采用“隔离输入-信号调理-模数转换-数字处理”的核心架构。隔离输入模块通过高精度隔离放大器实现测量通道与地、通道与通道之间的电气隔离，抑制共模干扰，共模抑制比（CMRR）>100dB，确保在高干扰环境中获取纯净信号。信号调理模块包含衰减器、放大器和滤波器，根据测量量程自动调整信号幅值，配合20MHz、20kHz、10kHz带宽限制器，可有效滤除噪声干扰。
模数转换（ADC）环节采用8位分辨率的高速ADC芯片，每个通道配备独立数字化仪，避免通道间串扰。采样率根据测量模式动态调整，Normal模式下最高1.25GS/s（190-104/204），Full模式下190-50x系列单通道可达5GS/s，通过过采样技术提升有效分辨率，确保对高频信号的精准捕获。数字处理单元基于FPGA和MCU架构，实时完成信号的滤波、参数计算和波形重构，支持数学运算（+、-、×、频谱分析）和光标测量功能。
（二）触发机制工作原理
触发系统是示波表稳定显示波形的核心，FLUKE190II系列提供多种触发模式以适应不同信号类型：
边缘触发：支持正、负、双斜率触发，触发灵敏度DC-5MHz下>5mV/div时0.5division，适用于正弦波、方波等规则信号；
视频触发：兼容PAL、NTSC、SECAM等标准，支持行、场触发，灵敏度0.7division同步电平，专为视频信号测试设计；
脉冲宽度触发：可设置<T、>T、=T、≠T四种条件，脉冲宽度调整范围300ns至10s，分辨率50ns，适合捕获特定宽度的脉冲或glitch信号；
外部触发（仅xx2型号）：通过香蕉插口接收外部触发信号，支持0.12V和1.2V两档触发电平，适配第三方信号源触发需求。
触发延迟功能支持-12div至+1200div的延迟调节，可实现预触发（观察触发前信号）和后触发（观察触发后信号），最大延迟达48s（4s/div时），便于分析信号前后沿变化。
（三）测量精度保障机制
为确保测量准确性，FLUKE190II系列采用多重精度保障设计：硬件层面采用高精度电阻、电容元件构建信号调理电路，电压基准源具备温度补偿功能，在18°C-28°C工作温度范围内保持稳定；软件层面通过校准算法修正非线性误差，支持手动校准和自动校准，校准数据存储在FlashROM中，确保长期测量精度。
对于电压测量，配合10:1探针（VPS410）时，DC-20kHz精度±1%，20kHz-1MHz精度±2%，1MHz-25MHz精度±3%；电流测量通过适配电流探头实现，支持100μV/A至100V/A多种灵敏度，精度与电压测量一致（需叠加探头精度）。所有测量功能均满足IEC61326-1电磁兼容标准，在80MHz-2.7GHz频段具备良好的抗干扰能力。

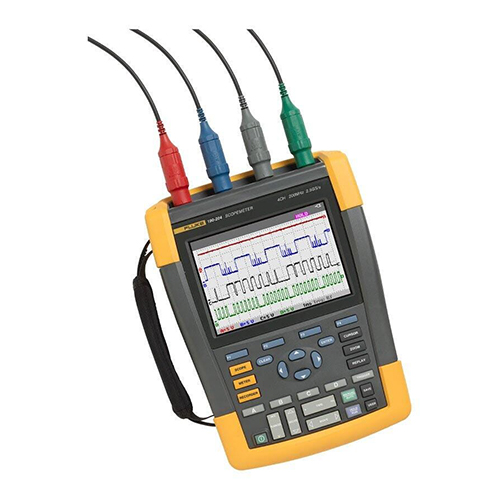

FLUKE190II系列便携式示波表
该系列的USB接口设计支持数据导出和远程控制，通过FlukeView软件可实现测量数据的离线分析、报告生成和仪器远程操作，提升测试效率。内置30组示波器设置存储、10组记录仪存储和9组屏幕图像存储，便于多场景测试参数快速调用，满足批量测试需求。
小编极仪银飞总结FLUKE190II系列便携式示波表以精准的测量性能、全面的功能配置和可靠的安全设计，树立了工业便携式测量仪器的行业标杆。其融合先进的信号采集技术与人性化的操作设计，既满足实验室级的精准测量需求，又具备现场移动测试的便携性，为工程技术人员提供了从信号捕获、分析到记录的全流程解决方案。无论是复杂系统的研发调试，还是工业设备的维护检修，该系列都能凭借卓越的性能表现，帮助用户快速定位问题、提升工作效率，成为工业测量领域不可或缺的可靠伙伴。未来，随着工业智能化的持续推进，FLUKE190II系列将继续通过技术迭代，为更广泛的应用场景提供精准、安全、高效的测量支持。
核心优势
安全坚固：CAT IV 600V / CAT III 1000V安全等级，IP51防护，适应恶劣环境。
便携强大：电池供电，带宽最高500MHz，采样率5GS/s，深存储器10k点/通道。
智能高效：Connect-and-View™免触发捕获，ScopeRecord™记录长达48小时，TrendPlot™记录22天数据。
适用场景
工业自动化设备维护
电力电子系统（变频器、电机）调试
三相电源系统故障排查
高频电子电路设计验证
FLUKE190II系列型号全解析
FLUKE190II系列涵盖7款核心型号，根据通道数量、带宽规格和输入接口类型形成差异化配置，具体参数如下表所示：| 型号 | 通道数量 | 带宽规格 | 输入端口类型 | 电池型号 | 重量（含电池） | 核心应用场景 |
| 190-062 | 2通道（A、B） | 60MHz(-3dB) | BNC×2+香蕉插口×2 | BP290（26Wh） | 2.1kg | 低压设备维护、基础电子测试 |
| 190-102 | 2通道（A、B） | 100MHz(-3dB) | BNC×2+香蕉插口×2 | BP290（26Wh） | 2.1kg | 工业控制电路、中频信号测量 |
| 190-104 | 4通道（A、B、C、D） | 100MHz(-3dB) | BNC×4 | BP291（52Wh） | 2.2kg | 多通道同步测试、复杂系统调试 |
| 190-202 | 2通道（A、B） | 200MHz(-3dB) | BNC×2+香蕉插口×2 | BP290（26Wh） | 2.1kg | 高频电路测试、通信设备维护 |
| 190-204 | 4通道（A、B、C、D） | 200MHz(-3dB) | BNC×4 | BP291（52Wh） | 2.2kg | 高端工业自动化、多信号协同分析 |
| 190-502 | 2通道（A、B） | 500MHz(-3dB) | BNC×2+香蕉插口×2 | BP290（26Wh） | 2.1kg | 射频电路、高速电子设备测试 |
| 190-504 | 4通道（A、B、C、D） | 500MHz(-3dB) | BNC×4 | BP291（52Wh） | 2.2kg | 高端研发、精密电子设备校准 |
核心技术参数与功能特点
（一）测量系统配置该系列在垂直系统设计上采用隔离输入技术，2通道型号输入阻抗为1MΩ//15pF，4通道型号为1MΩ//14pF，确保信号采集的稳定性和抗干扰能力。灵敏度范围覆盖2mV/div（1:1探针）至1000V/div（10:1探针），垂直精度达±(2.1%+0.04range/div)，2mV/div量程下精度为±(2.9%+0.08range/div)，能够精准捕获微弱信号变化。
FLUKE190II系列便携式示波表
（二）多重测量功能集成
FLUKE190II系列整合了示波器、万用表、数据记录仪三大核心功能。示波器模式支持DC、AC、AC+DC（真有效值）测量，可自动计算峰值、频率、占空比、相位等10余种参数，其中频率测量范围1Hz至全带宽，精度±(0.5%+2counts)；相位测量范围-180°至+180°，0.1Hz-1MHz范围内精度±2°。
万用表功能（主要针对xx2型号）涵盖电压、电阻、二极管、连续性测试，电阻量程500Ω至30MΩ，精度±(0.6%+6counts)；DC电压测量精度±(0.5%+6counts)，支持500mV至1100V宽量程测量。数据记录仪模式包括TrendPlot趋势图和ScopeRecord波形记录，前者可存储超过18000个测量点，记录时长最长达546小时；后者支持30k点/通道的波形存储，捕获时长4.8s至40小时，满足长时间监测需求。
（三）安全与便携设计
该系列严格遵循双重绝缘标准，所有输入端口具备独立隔离能力，最大浮动电压达1000VCATIII，可在不接地系统中安全测量。机身采用IP51防护等级设计，能够抵御灰尘和垂直水滴侵袭，适应工业现场的恶劣环境。便携性方面，整机尺寸仅265mm×190mm×70mm，2通道型号重量2.1kg，4通道型号2.2kg，配备可充电锂电池，BP290电池续航达4小时，BP291电池续航延长至7小时，满足现场移动测量需求。
测试原理深度解析
（一）信号采集与转换原理FLUKE190II系列采用“隔离输入-信号调理-模数转换-数字处理”的核心架构。隔离输入模块通过高精度隔离放大器实现测量通道与地、通道与通道之间的电气隔离，抑制共模干扰，共模抑制比（CMRR）>100dB，确保在高干扰环境中获取纯净信号。信号调理模块包含衰减器、放大器和滤波器，根据测量量程自动调整信号幅值，配合20MHz、20kHz、10kHz带宽限制器，可有效滤除噪声干扰。
模数转换（ADC）环节采用8位分辨率的高速ADC芯片，每个通道配备独立数字化仪，避免通道间串扰。采样率根据测量模式动态调整，Normal模式下最高1.25GS/s（190-104/204），Full模式下190-50x系列单通道可达5GS/s，通过过采样技术提升有效分辨率，确保对高频信号的精准捕获。数字处理单元基于FPGA和MCU架构，实时完成信号的滤波、参数计算和波形重构，支持数学运算（+、-、×、频谱分析）和光标测量功能。
（二）触发机制工作原理
触发系统是示波表稳定显示波形的核心，FLUKE190II系列提供多种触发模式以适应不同信号类型：
边缘触发：支持正、负、双斜率触发，触发灵敏度DC-5MHz下>5mV/div时0.5division，适用于正弦波、方波等规则信号；
视频触发：兼容PAL、NTSC、SECAM等标准，支持行、场触发，灵敏度0.7division同步电平，专为视频信号测试设计；
脉冲宽度触发：可设置<T、>T、=T、≠T四种条件，脉冲宽度调整范围300ns至10s，分辨率50ns，适合捕获特定宽度的脉冲或glitch信号；
外部触发（仅xx2型号）：通过香蕉插口接收外部触发信号，支持0.12V和1.2V两档触发电平，适配第三方信号源触发需求。
触发延迟功能支持-12div至+1200div的延迟调节，可实现预触发（观察触发前信号）和后触发（观察触发后信号），最大延迟达48s（4s/div时），便于分析信号前后沿变化。
（三）测量精度保障机制
为确保测量准确性，FLUKE190II系列采用多重精度保障设计：硬件层面采用高精度电阻、电容元件构建信号调理电路，电压基准源具备温度补偿功能，在18°C-28°C工作温度范围内保持稳定；软件层面通过校准算法修正非线性误差，支持手动校准和自动校准，校准数据存储在FlashROM中，确保长期测量精度。
对于电压测量，配合10:1探针（VPS410）时，DC-20kHz精度±1%，20kHz-1MHz精度±2%，1MHz-25MHz精度±3%；电流测量通过适配电流探头实现，支持100μV/A至100V/A多种灵敏度，精度与电压测量一致（需叠加探头精度）。所有测量功能均满足IEC61326-1电磁兼容标准，在80MHz-2.7GHz频段具备良好的抗干扰能力。
应用场景与实践价值
FLUKE190II系列凭借其多场景适配能力，在工业领域发挥着不可替代的作用。在电力电子领域，可用于变频器、逆变器的输出波形分析，通过多通道同步测量电压、电流信号，计算功率因数和无功功率，诊断谐波干扰问题；在工业自动化领域，能够监测PLC、伺服驱动器的控制信号，捕获瞬时故障脉冲，助力设备故障定位；在汽车电子领域，可对发动机控制模块（ECU）、车载逆变器等部件进行动态信号测量，适应车载环境的振动和温度变化。FLUKE190II系列便携式示波表
小编极仪银飞总结FLUKE190II系列便携式示波表以精准的测量性能、全面的功能配置和可靠的安全设计，树立了工业便携式测量仪器的行业标杆。其融合先进的信号采集技术与人性化的操作设计，既满足实验室级的精准测量需求，又具备现场移动测试的便携性，为工程技术人员提供了从信号捕获、分析到记录的全流程解决方案。无论是复杂系统的研发调试，还是工业设备的维护检修，该系列都能凭借卓越的性能表现，帮助用户快速定位问题、提升工作效率，成为工业测量领域不可或缺的可靠伙伴。未来，随着工业智能化的持续推进，FLUKE190II系列将继续通过技术迭代，为更广泛的应用场景提供精准、安全、高效的测量支持。
