Fluke177C 真有效值 数字万用表
在工业自动化、电气设备维护及精密电子系统故障诊断领域，准确可靠地测量复杂交流信号已成为现代工程师必须面对的关键挑战。随着变频驱动、开关电源等非线性负载的广泛应用，电力系统中的电压与电流波形已不再是纯净的正弦波，而是蕴含大量高次谐波的失真波形。对此，普通均值响应型万用表已难以胜任。Fluke177C真有效值数字万用表正是为应对这一挑战而设计的专业仪表，它集高精度测量、真有效值（True-rms）分析能力、坚固的安全防护及人性......
产品描述
在工业自动化、电气设备维护及精密电子系统故障诊断领域，准确可靠地测量复杂交流信号已成为现代工程师必须面对的关键挑战。随着变频驱动、开关电源等非线性负载的广泛应用，电力系统中的电压与电流波形已不再是纯净的正弦波，而是蕴含大量高次谐波的失真波形。对此，普通均值响应型万用表已难以胜任。Fluke177C真有效值数字万用表正是为应对这一挑战而设计的专业仪表，它集高精度测量、真有效值（True-rms）分析能力、坚固的安全防护及人性化操作于一体，成为诸多专业技术人员在复杂电气环境下的可靠工作伙伴。Fluke 177C真有效值数字万用表，是福禄克工业级万用表里的经典款，主打真有效值测量、高精度和坚固耐用，特别适合工业现场和复杂环境使用。
根据其用户手册与数据表，Fluke177C提供了全面的测量功能，其核心电气技术指标如下表所示：
Fluke177C在外观设计上具备清晰的6000计数数字显示屏和一个33段的模拟指针显示（模拟柱状图）。数字显示每秒更新4次，模拟指针每秒更新高达40次，能更直观地反映快速变化的信号趋势，方便进行零位调整和峰值观察。其外壳采用超模压设计，并配有一体式皮套，防护等级为IP40，工作温度范围是-10°C至+50°C，重量约420克，具备良好的便携性和环境适应性。

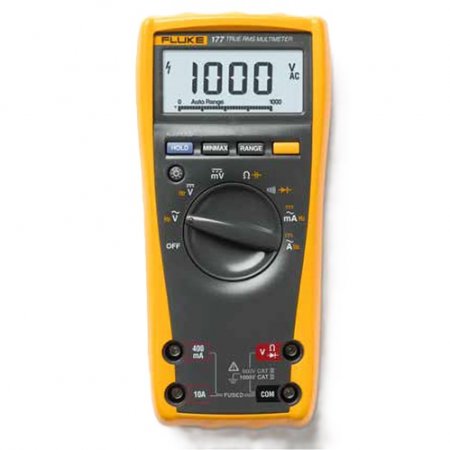

Fluke177C真有效值数字万用表
在安全合规性方面，Fluke177C数字万用表严格遵循国际标准。根据其安全手册和技术指标，其测量安全等级达到了CATIV600V和CATIII1000V，符合IEC61010-1标准（污染等级2）。这意味着它可以在建筑物进线口（CATIV）以及配电盘下游（CATIII）等高能量电气环境中安全使用。为防止误操作，当仪表检测到危险电压（≥30VAC或DC）时，显示屏会显示“Y”符号发出警告。电流测量端口由高规格快熔式保险丝保护：400mA端口为440mA、1000V、IR10kA；10A端口为11A、1000V、IR17kA，以确保在过流情况下提供有效保护，防止电弧闪光危险。
1.传统平均值响应的局限
传统简易的数字万用表常采用平均值响应（均值检波）技术。其原理是：将交流信号进行全波整流，得到其绝对值的平均值，然后乘以一个固定系数（对于正弦波约为1.111），将其换算为有效值显示。这种方法仅对理想正弦波准确。因为其数学过程并未执行真正的“有效值”计算，当测量含有谐波（如变频器、开关电源产生的PWM波、方波）的非正弦波时，仪表的读数会显著低于信号的真实有效值，无法反映其真实的发热效应和做功能力。
2.真有效值测量原理
真有效值，即交流信号的均方根值，其物理意义是：与该交流信号热效应相同的直流电的数值。数学定义为一个周期内信号瞬时值平方的平均值再开方：
Vrms=1T∫0T[v(t)]dtVrms=T1∫0T[v(t)]dt
对于离散采样系统，则为：
Vrms=1N∑i=1NviVrms=N1i=1∑Nvi
Fluke177C的真有效值转换器（通常由专用模拟集成电路或高性能数字算法实现）就是执行上述“平方→平均→开方”的精确计算过程。因此，它能准确地测量任意波形（只要其波峰因数在仪表允许范围内）的真实有效值，无论该波形是正弦波、三角波、方波还是严重失真的PWM波。技术文档中强调：“不像均值电表仅能准确测量纯正弦波，真有效值仪表可准确测量失真波形。”
3.Fluke177C真有效值测量的技术特点与边界
量程的有效范围：技术指标中明确指出，“所有交流电压和交流电流的量程指定为从量程的5%至量程的100%”。这是因为真有效值转换电路需要一定的输入信号电平才能启动精确运算。低于量程5%时，由于内部噪声影响，即使输入端开路也可能显示一个小读数，这被称为“真有效值仪表的交流零输入特性”，属于正常现象，且不影响在规定量程内（5%-100%）的精度。
波峰因数的限制：波峰因数是信号峰值与有效值的比值（CF=Vpeak/Vrms）。复杂波形往往具有较高的波峰因数。Fluke177C规定：在满量程不超过500V时，波峰因数≤3；在1000V量程时，波峰因数线性降低至≤1.5。测量波峰因数不超过3的非正弦波时，需在基本精度基础上附加一个额外的误差，典型值为“-（读数的2%+满量程2%）”。这为用户在高波峰因数信号测量时评估总误差提供了明确依据。
频率响应：其真有效值交流测量（电压/电流）的有效频率范围为45Hz至1kHz，覆盖了工频及其主要谐波范围。频率测量功能本身支持更宽的范围（电压输入可达99.99kHz）。
4.辅助功能的原理与应用
模拟指针显示（模拟柱状图）：它以每秒40次的速度刷新，是数字显示的10倍，其工作原理类似于指针式仪表的动态指示，能快速响应用户调整或信号变化，帮助判断信号稳定性、捕捉瞬态峰值或进行零位校准。
最小最大平均(MINMAXAVG)记录模式：此模式持续监测输入信号，通过内部存储器记录最小值、最大值，并实时计算平均值。当检测到新的最大值或最小值时，仪器会发出蜂鸣声提示。其记录精度在直流信号变化持续时间超过350毫秒时，为原功能精度±12个计数；交流信号超过900毫秒时，为原功能精度±40个计数。这对于监测电压波动、电流浪涌或温度漂移等缓慢变化量非常有用。
通断性测试：在电阻测量档，当回路电阻低于设定阈值（25Ω）时，内置蜂鸣器发声。其响应速度极快，可检测到短至250微秒的导通或开路状态，是检查线路连接、开关触点的有效工具。
1.操作与控制
通过一个功能旋钮开关和五个功能按钮（HOLD,MINMAX,RANGE，B/Yellow，以及177/179型号的背光按钮）进行所有操作。黄色“B”按钮用于访问各主量程的次级功能（如频率、电容、二极管测试）。支持自动量程和手动量程切换，满足不同场景需求。
2.安全与维护指南
安全手册和用户手册中包含了详尽的安全规范，例如：测量电阻、电容或二极管前必须断开电源并给高压电容器放电；测量电流时必须将仪表串联到已断电的电路中；更换电池和保险丝必须使用规定型号（如NEDA1604碱性电池、指定规格的保险丝）。校准手册中还详细说明了如何测试保险丝通断性（良好保险丝在电阻测量模式下显示小于特定阻值）。
3.校准与性能保证
Fluke177C的精度指标在出厂校准后一年内有效（工作温度18-28°C）。对于需要高精度保证的场合，可依据其提供的校准手册进行性能验证或校准调整。手册中列出了使用如Fluke5500A等校准器时，各功能档的详细测试点与合格读数范围。例如，在交流电压600.0mV量程输入300mV/45Hz信号时，读数应在296.7mV至303.3mV之间方为合格。校准调整需要由具备资质的人员，在特定模式下输入一系列标准值来完成。
Fluke为170系列提供“终生有限保证”，即自产品停产后七年或自购买日起至少十年内，保证其用料和工艺无缺陷（不包括电池、保险丝及意外损坏）。这从侧面印证了产品设计的耐用性和品牌的可靠性承诺。
小编极仪银飞总结Fluke177C真有效值数字万用表远不止是一个简单的读数工具。它通过核心的True-rms测量技术，将复杂电气信号的“真相”呈现给用户；通过CATIV/III的高级安全设计，为高压环境下的操作者构建了坚固的防护屏障；再辅以模拟指针、数据记录等实用功能，形成了一个完整的专业测量解决方案。在充斥着电力电子设备和复杂波形的现代工业现场，选择并深入理解像Fluke177C这样的真有效值仪表，意味着选择了更精准的诊断依据、更安全的作业流程和更高的工作效率。它的每一个技术规格、每一项安全警示，都凝聚着对专业电气测量领域的深刻理解和对用户需求的细致考量。
核心参数一览
真有效值测量：能精准测量非正弦波信号，适合工业环境。
基本准确度：直流电压0.09% + 2个字，交流电压0.15% + 2个字。
分辨率：6000字，直流电压最小分辨率0.1 mV。
显示：带模拟指针和背光的数字显示屏，读数直观。
量程：支持手动和自动量程切换。
安全标准：符合CAT IV 600V / CAT III 1000V安全等级。
防护等级：IP40，具备防尘防水溅能力。
其他功能：通断蜂鸣、二极管测试、数据保持、自动关机。
适用场景
工业设备维护、电气安装、电力工程等。
用户评价
优点：精度高、功能全、坚固耐用、测量快。
购买建议
工业/专业用途：建议选原装，保障安全和长期使用。
预算有限/非关键测量：可考虑兼容型号，但务必确认参数和安全认证。
产品核心概述与技术规格详解
Fluke177C是一款属于Fluke170系列的3½位、6000计数真有效值数字万用表。其设计目标是为全球专业技术人员在电气与电子系统故障排除和维修中，提供坚固、可靠且精确的测量解决方案。根据其用户手册与数据表，Fluke177C提供了全面的测量功能，其核心电气技术指标如下表所示：
| 测量功能 | 量程与分辨率示例 | 基本精度(Fluke177C) | 关键特性/条件说明 |
| 交流电压真有效值(ACV) | 600.0mV至1000V(分辨率0.1mV至1V) | ±(1.0%+3)@45-500Hz;±(2.0%+3)@500Hz-1kHz | 波峰因数(CF)≤3（≤500V量程）；真有效值响应 |
| 直流电压(DCV) | 6.000V至1000V(分辨率0.001V至1V) | ±(0.09%+2) | |
| 直流毫伏(DCmV) | 600.0mV(分辨率0.1mV) | ±(0.09%+2) | 为精确测量小电压信号设计 |
| 电阻(Ω) | 600.0Ω至50.00MΩ(分辨率0.1Ω至0.01MΩ) | ±(0.9%+2)至±(1.5%+3) | 包含通断性测试(<25Ω蜂鸣) |
| 电容(Capacitance) | 1000nF至9999μF(分辨率1nF至1μF) | ±(1.2%+2)(对于≤1000μF测量) | 测量大于1000μF电容时典型精度10% |
| 交流电流真有效值(ACA) | 60.00mA/400.0mA/6.000A/10.00A(多量程) | ±(1.5%+3)@45Hz-1kHz | 通过独立的保险丝保护端口测量(400mA&10A) |
| 直流电流(DCA) | 量程同交流电流 | ±(1.0%+3) | |
| 频率(Hz) | 99.99Hz至99.99kHz(伏特输入) | ±(0.1%+1) | 支持电压或电流信号的频率测量 |
| 二极管测试 | 最高2.400V | ±(1%+2) | 用于检查半导体器件正向压降 |
| 温度测量 | -40°C至+400°C(或-40°F至+752°F) | ±(1%+10°C)(需使用指定热电偶探头，如80BK-A) | 此功能为Fluke179C标配，Fluke177C不含内置温度测量功能。 |
Fluke177C在外观设计上具备清晰的6000计数数字显示屏和一个33段的模拟指针显示（模拟柱状图）。数字显示每秒更新4次，模拟指针每秒更新高达40次，能更直观地反映快速变化的信号趋势，方便进行零位调整和峰值观察。其外壳采用超模压设计，并配有一体式皮套，防护等级为IP40，工作温度范围是-10°C至+50°C，重量约420克，具备良好的便携性和环境适应性。
Fluke177C真有效值数字万用表
核心测试原理：真有效值技术深度解析
Fluke177C命名为“真有效值”数字万用表，其核心价值在于其采用的True-rms（真有效值）响应技术。这项技术是应对现代复杂电气波形的关键。1.传统平均值响应的局限
传统简易的数字万用表常采用平均值响应（均值检波）技术。其原理是：将交流信号进行全波整流，得到其绝对值的平均值，然后乘以一个固定系数（对于正弦波约为1.111），将其换算为有效值显示。这种方法仅对理想正弦波准确。因为其数学过程并未执行真正的“有效值”计算，当测量含有谐波（如变频器、开关电源产生的PWM波、方波）的非正弦波时，仪表的读数会显著低于信号的真实有效值，无法反映其真实的发热效应和做功能力。
2.真有效值测量原理
真有效值，即交流信号的均方根值，其物理意义是：与该交流信号热效应相同的直流电的数值。数学定义为一个周期内信号瞬时值平方的平均值再开方：
Vrms=1T∫0T[v(t)]dtVrms=T1∫0T[v(t)]dt
对于离散采样系统，则为：
Vrms=1N∑i=1NviVrms=N1i=1∑Nvi
Fluke177C的真有效值转换器（通常由专用模拟集成电路或高性能数字算法实现）就是执行上述“平方→平均→开方”的精确计算过程。因此，它能准确地测量任意波形（只要其波峰因数在仪表允许范围内）的真实有效值，无论该波形是正弦波、三角波、方波还是严重失真的PWM波。技术文档中强调：“不像均值电表仅能准确测量纯正弦波，真有效值仪表可准确测量失真波形。”
3.Fluke177C真有效值测量的技术特点与边界
量程的有效范围：技术指标中明确指出，“所有交流电压和交流电流的量程指定为从量程的5%至量程的100%”。这是因为真有效值转换电路需要一定的输入信号电平才能启动精确运算。低于量程5%时，由于内部噪声影响，即使输入端开路也可能显示一个小读数，这被称为“真有效值仪表的交流零输入特性”，属于正常现象，且不影响在规定量程内（5%-100%）的精度。
波峰因数的限制：波峰因数是信号峰值与有效值的比值（CF=Vpeak/Vrms）。复杂波形往往具有较高的波峰因数。Fluke177C规定：在满量程不超过500V时，波峰因数≤3；在1000V量程时，波峰因数线性降低至≤1.5。测量波峰因数不超过3的非正弦波时，需在基本精度基础上附加一个额外的误差，典型值为“-（读数的2%+满量程2%）”。这为用户在高波峰因数信号测量时评估总误差提供了明确依据。
频率响应：其真有效值交流测量（电压/电流）的有效频率范围为45Hz至1kHz，覆盖了工频及其主要谐波范围。频率测量功能本身支持更宽的范围（电压输入可达99.99kHz）。
4.辅助功能的原理与应用
模拟指针显示（模拟柱状图）：它以每秒40次的速度刷新，是数字显示的10倍，其工作原理类似于指针式仪表的动态指示，能快速响应用户调整或信号变化，帮助判断信号稳定性、捕捉瞬态峰值或进行零位校准。
最小最大平均(MINMAXAVG)记录模式：此模式持续监测输入信号，通过内部存储器记录最小值、最大值，并实时计算平均值。当检测到新的最大值或最小值时，仪器会发出蜂鸣声提示。其记录精度在直流信号变化持续时间超过350毫秒时，为原功能精度±12个计数；交流信号超过900毫秒时，为原功能精度±40个计数。这对于监测电压波动、电流浪涌或温度漂移等缓慢变化量非常有用。
通断性测试：在电阻测量档，当回路电阻低于设定阈值（25Ω）时，内置蜂鸣器发声。其响应速度极快，可检测到短至250微秒的导通或开路状态，是检查线路连接、开关触点的有效工具。
人机交互、维护与校准
Fluke177C在易用性和可维护性上也体现了专业工具的设计理念。1.操作与控制
通过一个功能旋钮开关和五个功能按钮（HOLD,MINMAX,RANGE，B/Yellow，以及177/179型号的背光按钮）进行所有操作。黄色“B”按钮用于访问各主量程的次级功能（如频率、电容、二极管测试）。支持自动量程和手动量程切换，满足不同场景需求。
2.安全与维护指南
安全手册和用户手册中包含了详尽的安全规范，例如：测量电阻、电容或二极管前必须断开电源并给高压电容器放电；测量电流时必须将仪表串联到已断电的电路中；更换电池和保险丝必须使用规定型号（如NEDA1604碱性电池、指定规格的保险丝）。校准手册中还详细说明了如何测试保险丝通断性（良好保险丝在电阻测量模式下显示小于特定阻值）。
3.校准与性能保证
Fluke177C的精度指标在出厂校准后一年内有效（工作温度18-28°C）。对于需要高精度保证的场合，可依据其提供的校准手册进行性能验证或校准调整。手册中列出了使用如Fluke5500A等校准器时，各功能档的详细测试点与合格读数范围。例如，在交流电压600.0mV量程输入300mV/45Hz信号时，读数应在296.7mV至303.3mV之间方为合格。校准调整需要由具备资质的人员，在特定模式下输入一系列标准值来完成。
Fluke为170系列提供“终生有限保证”，即自产品停产后七年或自购买日起至少十年内，保证其用料和工艺无缺陷（不包括电池、保险丝及意外损坏）。这从侧面印证了产品设计的耐用性和品牌的可靠性承诺。
小编极仪银飞总结Fluke177C真有效值数字万用表远不止是一个简单的读数工具。它通过核心的True-rms测量技术，将复杂电气信号的“真相”呈现给用户；通过CATIV/III的高级安全设计，为高压环境下的操作者构建了坚固的防护屏障；再辅以模拟指针、数据记录等实用功能，形成了一个完整的专业测量解决方案。在充斥着电力电子设备和复杂波形的现代工业现场，选择并深入理解像Fluke177C这样的真有效值仪表，意味着选择了更精准的诊断依据、更安全的作业流程和更高的工作效率。它的每一个技术规格、每一项安全警示，都凝聚着对专业电气测量领域的深刻理解和对用户需求的细致考量。
