FLUKE154 HART手操器
在现代工业过程控制与自动化领域，HART（高速可寻址远程传感器）协议作为一种广泛应用的数字通信标准，使得智能变送器能够在传输4-20mA模拟信号的同时，进行双向数字通信，从而实现远程配置、校准与诊断。 福禄克 公司推出的FLUKE154手操器，正式名称为FLUKE154HART校准助手，是一款基于平板电脑的独立式无线HART通信工具。它并非传统意义上的单一功能手操器，而是一个集成了专用应用程序、无线调制解调器和平板电脑硬件的综合性解决方案。其核心......
产品描述
在现代工业过程控制与自动化领域，HART（高速可寻址远程传感器）协议作为一种广泛应用的数字通信标准，使得智能变送器能够在传输4-20mA模拟信号的同时，进行双向数字通信，从而实现远程配置、校准与诊断。福禄克公司推出的FLUKE154手操器，正式名称为FLUKE154HART校准助手，是一款基于平板电脑的独立式无线HART通信工具。它并非传统意义上的单一功能“手操器”，而是一个集成了专用应用程序、无线调制解调器和平板电脑硬件的综合性解决方案。其核心价值在于将HART设备的配置、校准与文档化流程整合到一个便携、直观且强大的平台上，尤其在与Fluke750系列或720系列过程校准器配合时，能够形成从信号源、测量到设备参数调整与记录的完整校准工作流。本文将依据其官方技术资料，深入解析FLUKE154的系统构成、工作原理、核心功能与技术规格，并结合实际应用阐明其作为现代校准与维护工具的突出优势。FLUKE154HART手操器，是福禄克公司专为HART设备调试和校准设计的无线通信工具，能大幅提升工作效率。
1.HART无线调制解调器：
这是实现与现场HART设备物理层连接的关键部件。其外壳采用高强度ABS塑料，尺寸为10.16cmx2.54cmx6.99cm，重量仅170克，非常小巧便携。它通过标配的电缆组件（如挂钩探针和加长齿鳄鱼夹）与被测HART设备的4-20mA信号回路相连，支持电容耦合方式，兼容600mVpp信号电平。其内部集成了可充电锂离子电池，可支持长达19小时的连续使用，满足了现场长时间作业的需求。最重要的是，它通过蓝牙技术与平板电脑进行无线通信，有效工作距离可达250英尺（约76.2米），这一设计使得技术人员无需置身于设备旁（尤其是那些安装在狭窄、高温或危险位置的变送器），即可在安全、方便的位置进行操作，显著提升了工作安全性与灵活性。

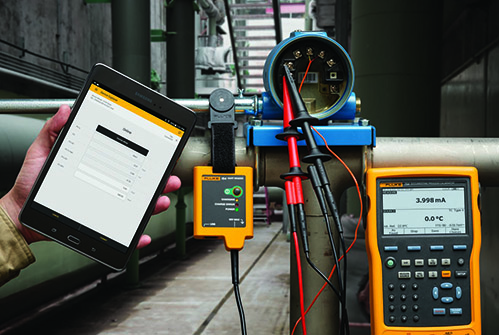

FLUKE154手操器
2.Android平板电脑：
作为用户交互的核心，FLUKE154标配一台预装了FlukeHART应用程序的Android平板电脑（操作系统为Android5.0或更高版本）。该平板电脑配备qHD分辨率屏幕，提供了清晰、直观的图形化操作界面。用户通过触摸屏即可完成所有复杂的HART设备操作，其体验远优于传统手操器的小屏幕和物理按键。
3.FlukeHART应用程序：
这是FLUKE154的“大脑”和灵魂。该应用程序预先加载了完整的HART设备库（DeviceDescription,DD），支持包括温度、压力、流量、液位、分析仪表及阀门在内的几乎所有HART设备（支持HART4至7版本）。它提供了完整的DD访问权限，允许用户查看设备所有变量、运行专用方法（Method）、进行配置更改以及执行HART微调（Trim）操作。应用程序每季度提供免费的DD更新服务，确保能够支持市场上最新的HART设备。
表1：FLUKE154HART校准助手核心组件与技术概要
1.HART通信基础：
HART协议采用频移键控（FSK）技术，在标准的4-20mA模拟电流信号上叠加一个低电平的数字信号（1200Hz代表“1”，2200Hz代表“0”）。这使得数字通信和模拟信号传输可以同时进行，互不干扰。任何HART主设备（如FLUKE154）都需要能够生成和解析这种FSK信号，并通过一定的负载电阻（通常为250Ω）接入回路，与从设备（现场变送器）进行主从式问答通信。
2.FLUKE154的无线通信链路：
FLUKE154系统将传统的“手操器-有线连接-变送器”模式，分解为两条独立的通信链：
链一（有线）：HART无线调制解调器通过测试线（如鳄鱼夹）物理接入变送器的信号回路（可以在电源端串联250Ω电阻处，也可以直接接在变送器端子处）。调制解调器负责完成HART物理层的所有功能：它产生符合HCF_SPEC-54标准的FSK信号，与变送器进行直接的、有线方式的数字对话。
链二（无线）：调制解调器通过蓝牙（Bluetoothv2.0@2.4GHz）与Android平板电脑上运行的FlukeHART应用程序建立无线连接。应用程序作为用户界面和高级指令发生器，将用户的操作（如读取一个变量、修改一个参数）转换成标准的HART命令帧，通过蓝牙发送给调制解调器；调制解调器执行命令并将变送器的响应数据通过蓝牙传回应用程序，最终解析并显示在平板电脑屏幕上。
3.校准辅助原理：
当FLUKE154与Fluke750系列文档化过程校准器配合使用时，其能力得到极大拓展。校准器负责提供高精度的模拟信号（mA）输入/输出并测量回路电流，而FLUKE154则通过HART通信读取变送器的内部测量值（PV）或发布微调命令。用户可以在一台设备上同时看到标准器输出的“标准值”和变送器反馈的“测量值”，并直接启动HARTTrim程序，高效完成传感器的零点和量程校准，所有数据可被自动记录和文档化。
1.设备探索与连接：
开启平板电脑和调制解调器电源后，运行FlukeHART应用程序。应用程序会自动搜索并连接已配对的调制解调器。将调制解调器接入变送器回路后，在应用主界面点击“NewDevice”，系统会自动识别设备型号并加载对应的DD，在“DeviceExplorer”界面中显示该设备的所有可用菜单和变量。
2.设备监测与诊断：
用户可以实时查看设备的PrimaryVariable(PV)、SecondaryVariable(SV)、TertiaryVariable(TV)、QuaternaryVariable(QV)以及其他所有HART变量。设备状态图标和状态字提供了即时的设备健康与故障信息，是进行预防性维护和快速故障排查的有力工具。
3.设备配置与参数设置：
通过直观的树状菜单，用户可以访问并修改设备的所有可写参数，如量程、阻尼时间、标签号、输出函数等。修改数值后，点击黄色的“COMMIT”按钮即可将配置下发至设备。此功能可用于设备初始化、工艺条件变更后的参数调整或故障恢复。
4.运行方法脚本：
许多HART设备DD中包含了制造商预定义的“方法”——即自动化的脚本程序。在FLUKE154上，用户可以一键运行这些方法，例如执行完整的传感器微调（Trim）、传感器类型切换、复杂的自诊断程序等，简化了专业操作。
5.设备配置文档化：
这是其作为“文档化”解决方案的关键功能。用户可以将当前设备的完整配置保存为CSV（逗号分隔文本）文件或PDF报告，文件中可包含技术人员、备注等信息。这些文件可存储于平板电脑，也可通过USB线传输至Windows计算机（需Windows7或更高版本），便于建立设备配置档案、进行变更追踪或批量配置同类设备。
6.配置下载与批量部署：
保存的配置文件可以下载到另一台同型号设备中，实现参数的快速克隆与批量部署，极大提升了设备更换或大规模调试的效率。
环境指标：工作温度为0°C至50°C，储存温度短期为-10°C至45°C，长期（>6个月）推荐为20°C±5°C。湿度范围为0%至90%无冷凝。
电气安全与认证：调制解调器满足IEC61010-1安全标准（污染等级2）。其无线模块符合FCC、CE等EMC标准，属于A类工业设备，适用于工业环境而非住宅环境。重要安全警告：平板电脑和调制解调器非本安型设备，只能在安全区域（非爆炸性气体环境）使用。连接时需注意电压安全，端子间或对地电压不得超过额定值，且必须使用Fluke认可的充电器。
FLUKE154手操器
电池与维护：调制解调器电池充电温度为0°C至40°C。日常清洁仅需湿布和温和洗涤剂，防止液体渗入。
小编极仪银飞总结FLUKE154HART校准助手重新定义了传统HART手操器的概念。它将强大的计算平台、友好的触摸交互、灵活的无线连接与完整的HART协议支持融为一体，不仅大幅提升了现场工程师进行设备配置、校准和诊断的工作效率与安全性，更通过强大的文档化功能，为企业的设备资产管理与维护流程数字化提供了坚实支撑。其模块化设计（特别是独立的无线调制解调器）以及与Fluke高端过程校准器的无缝集成能力，使其能够适应从简单的参数读取到复杂的闭环校准等各种应用场景。对于依赖大量HART智能仪表并追求高效、规范维护流程的石油化工、电力、制药、水处理等行业而言，FLUKE154是一个兼具前瞻性与实用性的现代化专业工具，有效助力用户实现精准维护与智能化管理。
核心功能与特点
无线HART通信：通过平板电脑上的“FlukeHART”APP和无线调制解调器，可直接连接HART变送器，支持最远250英尺（约76米）的远程配置和监控，无需靠近危险现场。
完整HART功能支持：包括设备配置、参数调整、变量监控（PV/SV/TV/QV）以及与Fluke750/720系列校准器配合，实现完整的校准解决方案。
便捷性设计：支持多语言界面（Android系统语言），HART命令仅限英文；配备可充电锂电池，续航时间长。
基本参数
硬件：基于Android平板，屏幕分辨率960x540qHD，内存1GBRAM+2GBROM。
尺寸重量：10.16x2.5x6.9cm（4x1x2.75in），重量约0.16kg（含电池）。
环境适应性：工作温度0°C至50°C，存放温度-10°C至45°C，湿度0%至90%（无冷凝）。
适用场景
工业自动化：适用于石油、化工、制药等行业的HART仪表调试、维护和校准。
优势：无线操作提升安全性，远程调试能力减少现场作业时间。
用户评价与口碑
专业可靠：福禄克品牌以高精度和耐用性著称，用户反馈其操作直观、数据准确。
高效集成：与Fluke校准器配合，构成完整的HART校准方案，被广泛应用于工业现场。
FLUKE154HART手操器是工业自动化领域的专业工具，结合了无线便利性和完整的HART功能，
系统构成与核心组件解析
FLUKE154HART校准助手作为一个系统，由两大核心硬件组件和一个专用软件应用程序构成，三者协同工作。1.HART无线调制解调器：
这是实现与现场HART设备物理层连接的关键部件。其外壳采用高强度ABS塑料，尺寸为10.16cmx2.54cmx6.99cm，重量仅170克，非常小巧便携。它通过标配的电缆组件（如挂钩探针和加长齿鳄鱼夹）与被测HART设备的4-20mA信号回路相连，支持电容耦合方式，兼容600mVpp信号电平。其内部集成了可充电锂离子电池，可支持长达19小时的连续使用，满足了现场长时间作业的需求。最重要的是，它通过蓝牙技术与平板电脑进行无线通信，有效工作距离可达250英尺（约76.2米），这一设计使得技术人员无需置身于设备旁（尤其是那些安装在狭窄、高温或危险位置的变送器），即可在安全、方便的位置进行操作，显著提升了工作安全性与灵活性。
FLUKE154手操器
作为用户交互的核心，FLUKE154标配一台预装了FlukeHART应用程序的Android平板电脑（操作系统为Android5.0或更高版本）。该平板电脑配备qHD分辨率屏幕，提供了清晰、直观的图形化操作界面。用户通过触摸屏即可完成所有复杂的HART设备操作，其体验远优于传统手操器的小屏幕和物理按键。
3.FlukeHART应用程序：
这是FLUKE154的“大脑”和灵魂。该应用程序预先加载了完整的HART设备库（DeviceDescription,DD），支持包括温度、压力、流量、液位、分析仪表及阀门在内的几乎所有HART设备（支持HART4至7版本）。它提供了完整的DD访问权限，允许用户查看设备所有变量、运行专用方法（Method）、进行配置更改以及执行HART微调（Trim）操作。应用程序每季度提供免费的DD更新服务，确保能够支持市场上最新的HART设备。
表1：FLUKE154HART校准助手核心组件与技术概要
| 组件 | 描述与关键特性 | 技术指标/备注 |
| HART无线调制解调器 | 实现与现场设备的物理连接与信号调制/解调。 |
尺寸：10.16x2.54x6.99cm 重量：170g 电池：19小时续航 通信距离：250英尺（蓝牙） 连接方式：电容耦合，兼容挂钩探针/鳄鱼夹。 |
| Android平板电脑 | 运行FlukeHARTApp的用户交互终端。 |
系统：Android5.0+ 屏幕：qHD 存储：2GBROM 通信：蓝牙。 |
| FlukeHART应用程序 | 提供完整的HART设备配置、校准与文档化功能。 |
支持HART4-7协议 内置完整DD库；支持多语言（根据DD） 免费季度DD更新 可保存/下载设备配置。 |

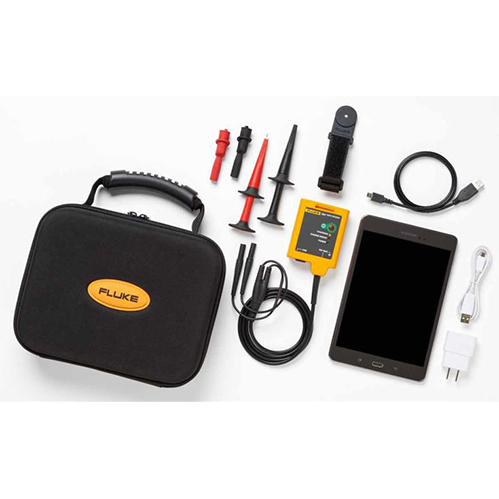

| 配套附件 | 保障设备连接与便携性。 | 包括便携包、USB充电线、AC280夹钩（红/黑）、加长齿鳄鱼夹、磁性挂带等。 |
测试原理与通信机制
FLUKE154的工作原理基于标准的HART协议通信框架，但其实现方式采用了创新的无线架构。1.HART通信基础：
HART协议采用频移键控（FSK）技术，在标准的4-20mA模拟电流信号上叠加一个低电平的数字信号（1200Hz代表“1”，2200Hz代表“0”）。这使得数字通信和模拟信号传输可以同时进行，互不干扰。任何HART主设备（如FLUKE154）都需要能够生成和解析这种FSK信号，并通过一定的负载电阻（通常为250Ω）接入回路，与从设备（现场变送器）进行主从式问答通信。
2.FLUKE154的无线通信链路：
FLUKE154系统将传统的“手操器-有线连接-变送器”模式，分解为两条独立的通信链：
链一（有线）：HART无线调制解调器通过测试线（如鳄鱼夹）物理接入变送器的信号回路（可以在电源端串联250Ω电阻处，也可以直接接在变送器端子处）。调制解调器负责完成HART物理层的所有功能：它产生符合HCF_SPEC-54标准的FSK信号，与变送器进行直接的、有线方式的数字对话。
链二（无线）：调制解调器通过蓝牙（Bluetoothv2.0@2.4GHz）与Android平板电脑上运行的FlukeHART应用程序建立无线连接。应用程序作为用户界面和高级指令发生器，将用户的操作（如读取一个变量、修改一个参数）转换成标准的HART命令帧，通过蓝牙发送给调制解调器；调制解调器执行命令并将变送器的响应数据通过蓝牙传回应用程序，最终解析并显示在平板电脑屏幕上。

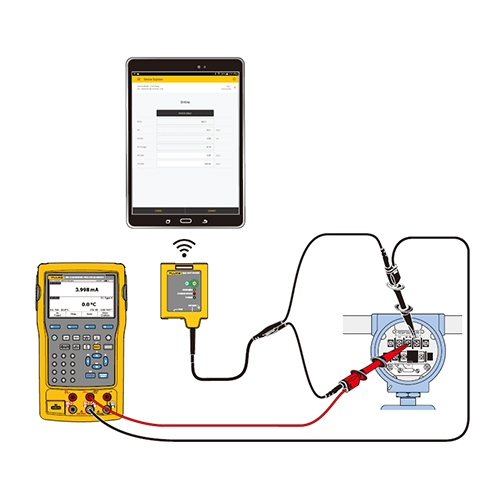

3.校准辅助原理：
当FLUKE154与Fluke750系列文档化过程校准器配合使用时，其能力得到极大拓展。校准器负责提供高精度的模拟信号（mA）输入/输出并测量回路电流，而FLUKE154则通过HART通信读取变送器的内部测量值（PV）或发布微调命令。用户可以在一台设备上同时看到标准器输出的“标准值”和变送器反馈的“测量值”，并直接启动HARTTrim程序，高效完成传感器的零点和量程校准，所有数据可被自动记录和文档化。
核心功能与应用操作流程
依据用户手册，FLUKE154提供了涵盖HART设备全生命周期维护的核心功能。1.设备探索与连接：
开启平板电脑和调制解调器电源后，运行FlukeHART应用程序。应用程序会自动搜索并连接已配对的调制解调器。将调制解调器接入变送器回路后，在应用主界面点击“NewDevice”，系统会自动识别设备型号并加载对应的DD，在“DeviceExplorer”界面中显示该设备的所有可用菜单和变量。
2.设备监测与诊断：
用户可以实时查看设备的PrimaryVariable(PV)、SecondaryVariable(SV)、TertiaryVariable(TV)、QuaternaryVariable(QV)以及其他所有HART变量。设备状态图标和状态字提供了即时的设备健康与故障信息，是进行预防性维护和快速故障排查的有力工具。
3.设备配置与参数设置：
通过直观的树状菜单，用户可以访问并修改设备的所有可写参数，如量程、阻尼时间、标签号、输出函数等。修改数值后，点击黄色的“COMMIT”按钮即可将配置下发至设备。此功能可用于设备初始化、工艺条件变更后的参数调整或故障恢复。
4.运行方法脚本：
许多HART设备DD中包含了制造商预定义的“方法”——即自动化的脚本程序。在FLUKE154上，用户可以一键运行这些方法，例如执行完整的传感器微调（Trim）、传感器类型切换、复杂的自诊断程序等，简化了专业操作。
5.设备配置文档化：
这是其作为“文档化”解决方案的关键功能。用户可以将当前设备的完整配置保存为CSV（逗号分隔文本）文件或PDF报告，文件中可包含技术人员、备注等信息。这些文件可存储于平板电脑，也可通过USB线传输至Windows计算机（需Windows7或更高版本），便于建立设备配置档案、进行变更追踪或批量配置同类设备。
6.配置下载与批量部署：
保存的配置文件可以下载到另一台同型号设备中，实现参数的快速克隆与批量部署，极大提升了设备更换或大规模调试的效率。
技术指标、安全与环境适应性
FLUKE154的设计充分考虑了工业现场环境的要求。环境指标：工作温度为0°C至50°C，储存温度短期为-10°C至45°C，长期（>6个月）推荐为20°C±5°C。湿度范围为0%至90%无冷凝。
电气安全与认证：调制解调器满足IEC61010-1安全标准（污染等级2）。其无线模块符合FCC、CE等EMC标准，属于A类工业设备，适用于工业环境而非住宅环境。重要安全警告：平板电脑和调制解调器非本安型设备，只能在安全区域（非爆炸性气体环境）使用。连接时需注意电压安全，端子间或对地电压不得超过额定值，且必须使用Fluke认可的充电器。
FLUKE154手操器
小编极仪银飞总结FLUKE154HART校准助手重新定义了传统HART手操器的概念。它将强大的计算平台、友好的触摸交互、灵活的无线连接与完整的HART协议支持融为一体，不仅大幅提升了现场工程师进行设备配置、校准和诊断的工作效率与安全性，更通过强大的文档化功能，为企业的设备资产管理与维护流程数字化提供了坚实支撑。其模块化设计（特别是独立的无线调制解调器）以及与Fluke高端过程校准器的无缝集成能力，使其能够适应从简单的参数读取到复杂的闭环校准等各种应用场景。对于依赖大量HART智能仪表并追求高效、规范维护流程的石油化工、电力、制药、水处理等行业而言，FLUKE154是一个兼具前瞻性与实用性的现代化专业工具，有效助力用户实现精准维护与智能化管理。
