FLUKE125B 示波表
FLUKE125B示波表作为Fluke120B系列的高端型号，是一款集示波器、真有效值万用表、无纸记录仪、功率谐波分析仪与现场总线测试仪于一体的工业级集成测试工具。该仪器严格遵循IEC61010-2-033安全标准，具备CATIV600V/CATIII750V高安全等级，40MHz带宽与4GS/s等效采样率，可精准捕捉工业场景中的复杂信号与谐波畸变。其独有的功率谐波测量、现场总线健康检测功能，搭配IP51防护等级、30g抗冲击与MIL-PRF-28800F2类抗振动设计，使其成为工业配电、电机驱动、自动化控制......
产品描述
FLUKE125B示波表作为Fluke120B系列的高端型号，是一款集示波器、真有效值万用表、无纸记录仪、功率谐波分析仪与现场总线测试仪于一体的工业级集成测试工具。该仪器严格遵循IEC61010-2-033安全标准，具备CATIV600V/CATIII750V高安全等级，40MHz带宽与4GS/s等效采样率，可精准捕捉工业场景中的复杂信号与谐波畸变。其独有的功率谐波测量、现场总线健康检测功能，搭配IP51防护等级、30g抗冲击与MIL-PRF-28800F2类抗振动设计，使其成为工业配电、电机驱动、自动化控制等场景的核心测试设备。依托Fluke品牌的权威技术积淀，FLUKE125B通过CSA、CE、KCC等多项国际认证，1年校准周期与三年质保政策，进一步强化了其在工业测试领域的可靠性与公信力。FLUKE 125B 示波表是福禄克公司推出的一款工业级手持式测试工具，结合了双通道数字示波器和万用表功能，专为现场电气和工业设备的故障诊断设计。
（一）示波器信号采集与触发原理
FLUKE125B采用“实时采样+等效采样”双模式设计，适配不同频率信号的测量需求。实时采样在1μs~60s/div量程下保持40MS/s速率，可捕捉单次瞬态信号（如电机启动时的电压突变）；等效采样针对重复信号，通过多次采样拼接将速率提升至4GS/s，实现40MHz高频信号的细节还原。触发系统是波形稳定显示的核心，其Connect-and-View™自动触发技术可智能识别信号幅值、频率与边沿特征，自动优化触发电平、时基与触发间隔，无需手动调整即可稳定显示正弦波、方波、PWM波等复杂工业波形。手动模式下，支持正/负斜率触发与A/B通道触发源切换，触发电平调整范围达±5格，可精准捕捉特定相位的信号特征。
FLUKE124B示波表
（二）真有效值与功率测量原理

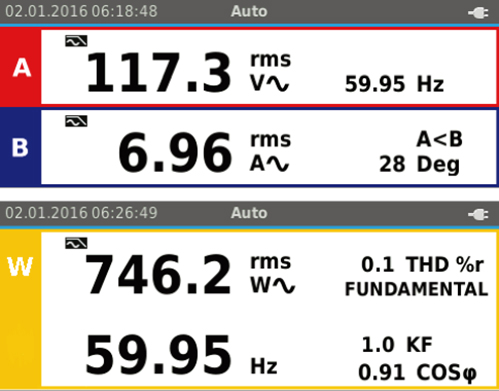

工业场景中大量存在非正弦波信号（如变频器输出的PWM信号），FLUKE125B采用真有效值（RMS）测量原理，通过“采样-平方-平均-开方”的数学算法（公式：Vrms=T1∫0Tv2(t)dt），精准计算信号的等效发热值，读数不受波峰因数影响。功率测量则基于“电压-电流同步采样”原理，输入A采集电压信号，输入B通过电流钳采集电流信号，仪器对两路信号进行同步采样与乘法运算，实时计算有功功率（瞬时功率的平均值）、无功功率（电压与电流相位差导致的功率损耗）与表观功率（电压有效值×电流有效值），功率因数则通过有功功率与表观功率的比值得出，适配单相与三相三线平衡负载场景。
（三）谐波分析原理
谐波是电压、电流正弦波的周期性畸变，多由非线性负载（如开关电源、变频器）引发，FLUKE125B的谐波分析功能基于快速傅里叶变换（FFT）算法，将复杂波形分解为基波与各次谐波分量。仪器可测量DC~51次谐波，通过计算各次谐波的幅值、相位角与总谐波失真（THD），量化谐波污染程度。THD测量支持两种模式：基波百分比（%f）表示谐波含量相对于基波的占比，总有效值百分比（%r）表示谐波含量相对于总信号的占比，用户可根据场景选择。同时，仪器还能测量K因子（反映谐波电流对变压器的损耗影响），为谐波治理提供数据支撑。
（四）现场总线测试原理
FLUKE125B的Fieldbus模式专注于工业总线物理层状态检测，无需解析数据内容，仅针对电压电平、波特率、上升/下降时间、失真等关键物理参数进行测量。其核心原理是将实测参数与对应总线协议的标准阈值对比，通过“优-弱-不良”三级状态指示，快速判断总线健康状况。例如测试RS-232总线时，仪器会检测高电平电压（标准3.0~15.0V）、低电平电压（标准-15.0~-3.0V）、波特率与信号失真度，若高电平低于3.0V则标记为“不良”，提示线路接触不良或总线驱动故障；测试CAN总线时，可区分显性/隐性电平电压与相位差，定位总线短路、终端电阻失效等问题。
（一）工业配电系统谐波检测
工业配电系统中非线性负载的广泛应用易导致谐波超标，引发变压器过热、断路器误动作等问题。使用FLUKE125B检测时，首先将10:1电压探针连接输入A（接入380V三相进线），i400s交流电流钳连接输入B（夹持A相电缆），确保接地等电位（遵循“单COM接头等电位”安全准则）。开启仪器后，按菜单选择“功率谐波”模式，设置探针A为“10:1V”、探针B为“10mV/A”，谐波测量设为“全波”，THD显示方式选择“%f”。仪器会自动显示基波频率（50Hz）、总谐波失真（THD）、各次谐波幅值与功率参数，通过YZ键缩放谐波频谱图，可清晰查看3次、5次、7次等特征谐波的含量占比。若需长期监测，切换至记录仪模式，设置记录间隔1分钟、持续24小时，SD卡存储数据，生成谐波趋势曲线，定位谐波超标与生产负载的关联关系，为安装有源滤波器提供精准依据。
（二）电机驱动系统故障排查
电机驱动系统的变频器输出谐波畸变、电流不平衡等问题会导致电机振动与效率下降。FLUKE125B可同步采集变频器输出电压（输入A）、电流（输入B）与电机外壳温度（可选温度探针），通过“示波器+谐波”联合分析，定位故障根源。操作时，电压探针接入变频器输出U相，电流钳夹持U相电缆，温度探针贴附电机外壳，仪器自动显示电压电流波形、THD值与温度读数。若波形出现明显畸变，通过光标测量电压峰峰值与电流相位差，结合谐波分析中5次谐波含量是否超标，判断变频器IGBT模块是否老化；若电流不平衡超过10%，则提示电机绕组短路或接线松动。对于间歇性故障，启用“示波器记录仪”模式，设置事件阈值为“幅值偏离15%”，捕捉故障瞬间的波形与谐波数据，无需现场值守即可完成故障定位。
（三）工业现场总线维护
工业现场总线（如ProfibusDP、CAN）的物理层故障（如线路短路、终端电阻失效）会导致通讯中断，FLUKE125B的BusHealth功能可快速排查此类问题。以CAN总线维护为例，将BB120香蕉-BNC适配器连接输入A，探针接入CAN-H与CAN-L线路，按菜单选择“BUSHEALTH”模式，总线类型设为“CAN”。仪器会自动检测总线的显性/隐性电平电压、波特率、上升/下降时间与失真度，屏幕分四栏显示“测量值-低限值-高限值”，若隐性高电平低于2.0V，仪器标记为“不良”，提示终端电阻（通常120Ω）失效；若失真抖动超过5%，则提示线路存在电磁干扰或接线松动。通过“眼图”模式可查看总线信号的叠加波形，直观判断信号完整性，为总线布线优化与故障修复提供依据。

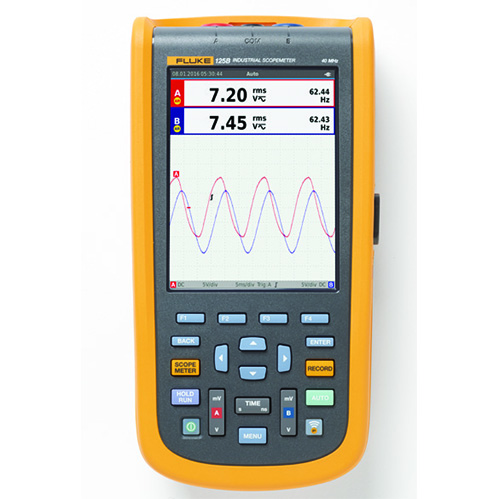

FLUKE125B示波表
日常维护方面，仪器清洁需使用湿布与温和肥皂，禁止使用研磨剂或酒精；长期存储前需充满锂离子电池，存储环境温度控制在-20°C~60°C，若温度高于50°C需取出电池避免漏液。核心配件如电压探针、电流钳需使用Fluke原装产品（如VP4110:1探针、i400s电流钳），确保测量精度与安全防护。仪器享有三年质保（不含易损件），质保期内故障可联系Fluke授权服务中心维修，保障工业场景的持续使用。

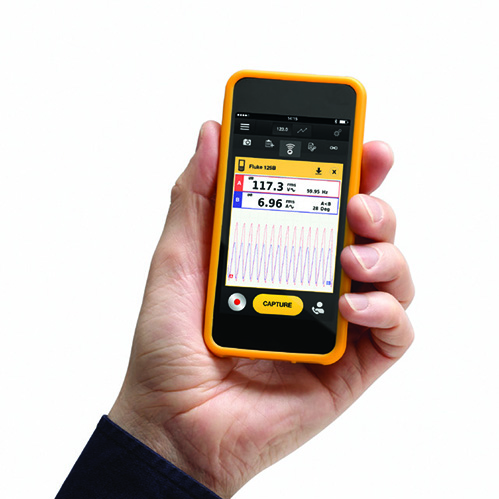

FLUKE125B示波表以“多功能集成、高精准测量、强场景适配”为核心优势，通过示波器、万用表、谐波分析仪、总线测试仪的深度融合，解决了工业场景中“多设备切换、复杂信号捕捉、故障快速定位”的核心痛点。其40MHz带宽、4GS/s采样率与51次谐波分析能力，满足工业配电、电机驱动、自动化控制等场景的精准测量需求；CATIV600V安全等级、IP51防护设计与抗振动冲击能力，适配恶劣工业环境；支持WiFi无线传输与FlukeView软件分析，契合工业数字化运维趋势。依托Fluke的权威技术规范与完善的配件生态（如BHT190总线适配器、SD卡扩展存储），FLUKE125B不仅是单一测试工具，更是工业电气系统“测量-分析-诊断”的综合解决方案载体。无论是谐波污染检测、电机故障排查还是总线维护，FLUKE125B都能凭借精准的数据、便捷的操作与稳定的性能，降低测试复杂度、提升运维效率，成为工业生产安全运行与高效维护的可靠支撑，彰显工业级测试仪器的实用价值与权威地位。
主要特性
双通道测量：支持同时捕获和显示两个信号，便于比较或测量相位差。
高带宽：示波器带宽为40 MHz，能够准确捕捉高频信号细节。
便携设计：手持式结构，便于携带至不同工作现场，适合工业环境使用。
关键功能
Connect-and-View™ 即连即视：自动设置波形显示，无需复杂操作即可快速观察信号，适合非专业用户。
故障捕获能力：具备记录或趋势捕捉模式，可自动捕获间歇性故障事件，提高诊断效率。
功率和谐波测量：可测量电压、电流、功率（W、VA、VAR）及谐波，适用于电能质量分析。
网络总线健康测试：支持物理层测试，帮助诊断信号通断、衰减等问题。
应用场景
常用于建筑控制系统、工业设备、汽车电子等领域的快速排障，尤其擅长处理因环境变化或振动引起的间歇性故障。
核心功能与技术参数表
FLUKE125B在124B基础上新增功率谐波分析与现场总线（Fieldbus）测试功能，核心技术参数均经过工业场景验证，以下表格整合文档权威数据，全面呈现其性能指标：| 功能类别 | 核心技术参数 |
| 示波器核心性能 | 频率响应：DC~40MHz（-3dB，无探针）；采样速率：实时40MS/s，等效4GS/s；毛刺检测：≥25ns；触发灵敏度：DC~5MHz时0.5格或5mV |
| 万用表测量精度 | 直流电压：±(0.5%+5计数)；交流电压：±(1%+10计数)（1Hz~60Hz）；电阻：±(0.6%+5计数)；电容：±(2%+10计数) |
| 功率谐波分析 | 谐波次数：DC~51次；THD测量：支持基波百分比（%f）/总有效值百分比（%r）；功率参数：有功功率（W）、无功功率（VAR）、表观功率（VA）、功率因数（PF） |
| 现场总线测试 | 支持总线类型：CAN、RS-232/485、Profibus、FoundationFieldbusH1等；检测参数：电压电平、波特率、上升/下降时间、失真 |
| 记录仪性能 | 最大采样速率：400k样本/秒；内存记录时长：15分钟（500μs/div）至11小时（20ms/div）；SD卡扩展记录时长：最长14天 |
| 环境与安全 | 工作温度：0°C~50°C；防护等级：IP51；安全等级：CATIV600V/CATIII750V；抗冲击：30g；电磁兼容性：IEC61326-1（工业级） |
| 供电与存储 | 电池续航：7小时（50%背光）；充电时间：4小时（关机）；内置存储：20个数据集；SD卡最大支持：32GB |
关键测试原理深度解析
FLUKE125B的核心功能基于成熟的电子测量原理，结合工业场景需求优化设计，其测试原理围绕信号采集、分析、处理的全流程展开，确保测量数据的精准性与可靠性。（一）示波器信号采集与触发原理
FLUKE125B采用“实时采样+等效采样”双模式设计，适配不同频率信号的测量需求。实时采样在1μs~60s/div量程下保持40MS/s速率，可捕捉单次瞬态信号（如电机启动时的电压突变）；等效采样针对重复信号，通过多次采样拼接将速率提升至4GS/s，实现40MHz高频信号的细节还原。触发系统是波形稳定显示的核心，其Connect-and-View™自动触发技术可智能识别信号幅值、频率与边沿特征，自动优化触发电平、时基与触发间隔，无需手动调整即可稳定显示正弦波、方波、PWM波等复杂工业波形。手动模式下，支持正/负斜率触发与A/B通道触发源切换，触发电平调整范围达±5格，可精准捕捉特定相位的信号特征。
FLUKE124B示波表
工业场景中大量存在非正弦波信号（如变频器输出的PWM信号），FLUKE125B采用真有效值（RMS）测量原理，通过“采样-平方-平均-开方”的数学算法（公式：Vrms=T1∫0Tv2(t)dt），精准计算信号的等效发热值，读数不受波峰因数影响。功率测量则基于“电压-电流同步采样”原理，输入A采集电压信号，输入B通过电流钳采集电流信号，仪器对两路信号进行同步采样与乘法运算，实时计算有功功率（瞬时功率的平均值）、无功功率（电压与电流相位差导致的功率损耗）与表观功率（电压有效值×电流有效值），功率因数则通过有功功率与表观功率的比值得出，适配单相与三相三线平衡负载场景。
（三）谐波分析原理
谐波是电压、电流正弦波的周期性畸变，多由非线性负载（如开关电源、变频器）引发，FLUKE125B的谐波分析功能基于快速傅里叶变换（FFT）算法，将复杂波形分解为基波与各次谐波分量。仪器可测量DC~51次谐波，通过计算各次谐波的幅值、相位角与总谐波失真（THD），量化谐波污染程度。THD测量支持两种模式：基波百分比（%f）表示谐波含量相对于基波的占比，总有效值百分比（%r）表示谐波含量相对于总信号的占比，用户可根据场景选择。同时，仪器还能测量K因子（反映谐波电流对变压器的损耗影响），为谐波治理提供数据支撑。
（四）现场总线测试原理
FLUKE125B的Fieldbus模式专注于工业总线物理层状态检测，无需解析数据内容，仅针对电压电平、波特率、上升/下降时间、失真等关键物理参数进行测量。其核心原理是将实测参数与对应总线协议的标准阈值对比，通过“优-弱-不良”三级状态指示，快速判断总线健康状况。例如测试RS-232总线时，仪器会检测高电平电压（标准3.0~15.0V）、低电平电压（标准-15.0~-3.0V）、波特率与信号失真度，若高电平低于3.0V则标记为“不良”，提示线路接触不良或总线驱动故障；测试CAN总线时，可区分显性/隐性电平电压与相位差，定位总线短路、终端电阻失效等问题。
典型应用场景与实操适配
FLUKE125B的功能设计深度适配工业核心场景，以下结合具体应用场景，解析仪器功能的实操价值与操作逻辑，体现其“全能测试”优势。（一）工业配电系统谐波检测
工业配电系统中非线性负载的广泛应用易导致谐波超标，引发变压器过热、断路器误动作等问题。使用FLUKE125B检测时，首先将10:1电压探针连接输入A（接入380V三相进线），i400s交流电流钳连接输入B（夹持A相电缆），确保接地等电位（遵循“单COM接头等电位”安全准则）。开启仪器后，按菜单选择“功率谐波”模式，设置探针A为“10:1V”、探针B为“10mV/A”，谐波测量设为“全波”，THD显示方式选择“%f”。仪器会自动显示基波频率（50Hz）、总谐波失真（THD）、各次谐波幅值与功率参数，通过YZ键缩放谐波频谱图，可清晰查看3次、5次、7次等特征谐波的含量占比。若需长期监测，切换至记录仪模式，设置记录间隔1分钟、持续24小时，SD卡存储数据，生成谐波趋势曲线，定位谐波超标与生产负载的关联关系，为安装有源滤波器提供精准依据。
（二）电机驱动系统故障排查
电机驱动系统的变频器输出谐波畸变、电流不平衡等问题会导致电机振动与效率下降。FLUKE125B可同步采集变频器输出电压（输入A）、电流（输入B）与电机外壳温度（可选温度探针），通过“示波器+谐波”联合分析，定位故障根源。操作时，电压探针接入变频器输出U相，电流钳夹持U相电缆，温度探针贴附电机外壳，仪器自动显示电压电流波形、THD值与温度读数。若波形出现明显畸变，通过光标测量电压峰峰值与电流相位差，结合谐波分析中5次谐波含量是否超标，判断变频器IGBT模块是否老化；若电流不平衡超过10%，则提示电机绕组短路或接线松动。对于间歇性故障，启用“示波器记录仪”模式，设置事件阈值为“幅值偏离15%”，捕捉故障瞬间的波形与谐波数据，无需现场值守即可完成故障定位。
（三）工业现场总线维护
工业现场总线（如ProfibusDP、CAN）的物理层故障（如线路短路、终端电阻失效）会导致通讯中断，FLUKE125B的BusHealth功能可快速排查此类问题。以CAN总线维护为例，将BB120香蕉-BNC适配器连接输入A，探针接入CAN-H与CAN-L线路，按菜单选择“BUSHEALTH”模式，总线类型设为“CAN”。仪器会自动检测总线的显性/隐性电平电压、波特率、上升/下降时间与失真度，屏幕分四栏显示“测量值-低限值-高限值”，若隐性高电平低于2.0V，仪器标记为“不良”，提示终端电阻（通常120Ω）失效；若失真抖动超过5%，则提示线路存在电磁干扰或接线松动。通过“眼图”模式可查看总线信号的叠加波形，直观判断信号完整性，为总线布线优化与故障修复提供依据。
校准与维护的权威保障
FLUKE125B的长期可靠性依赖标准化的校准与维护流程，文档明确其技术规格基于1年校准周期，需由具备资质的人员执行校准，校准项目包括示波器频率响应、万用表精度、谐波分析准确性、总线测试阈值等。用户可通过仪器菜单查看校准日期与固件版本，确保测量数据的溯源性。FLUKE125B示波表
FLUKE125B示波表以“多功能集成、高精准测量、强场景适配”为核心优势，通过示波器、万用表、谐波分析仪、总线测试仪的深度融合，解决了工业场景中“多设备切换、复杂信号捕捉、故障快速定位”的核心痛点。其40MHz带宽、4GS/s采样率与51次谐波分析能力，满足工业配电、电机驱动、自动化控制等场景的精准测量需求；CATIV600V安全等级、IP51防护设计与抗振动冲击能力，适配恶劣工业环境；支持WiFi无线传输与FlukeView软件分析，契合工业数字化运维趋势。依托Fluke的权威技术规范与完善的配件生态（如BHT190总线适配器、SD卡扩展存储），FLUKE125B不仅是单一测试工具，更是工业电气系统“测量-分析-诊断”的综合解决方案载体。无论是谐波污染检测、电机故障排查还是总线维护，FLUKE125B都能凭借精准的数据、便捷的操作与稳定的性能，降低测试复杂度、提升运维效率，成为工业生产安全运行与高效维护的可靠支撑，彰显工业级测试仪器的实用价值与权威地位。
