FLUKE117C 掌上型真有效值 数字万用表
FLUKE117C掌上型真有效值数字万用表是 福禄克 公司专为电气技术人员打造的专业 测试仪器 ，凭借非接触式电压检测、自动电压选择、低阻抗抗干扰等核心功能，成为商业楼宇、医院、学校等复杂环境的理想工具。该仪器符合CATIII600V安全等级，通过UL、CSA、TV等多项权威认证，具备6kV峰值过电压保护，能承受配电级设备的瞬态高压。其6000计数数字显示屏与33段模拟指针显示协同工作，既保证读数精准，又能快速捕捉信号波动，搭配真有效值测量技术，可准......
产品描述
FLUKE117C掌上型真有效值数字万用表是福禄克公司专为电气技术人员打造的专业测试仪器，凭借非接触式电压检测、自动电压选择、低阻抗抗干扰等核心功能，成为商业楼宇、医院、学校等复杂环境的理想工具。该仪器符合CATIII600V安全等级，通过UL、CSA、TÜV等多项权威认证，具备6kV峰值过电压保护，能承受配电级设备的瞬态高压。其6000计数数字显示屏与33段模拟指针显示协同工作，既保证读数精准，又能快速捕捉信号波动，搭配真有效值测量技术，可准确应对非线性负载场景。本文将结合权威技术资料，从核心特性、技术参数、测试原理、实操维护等维度全面解析，助力用户深入掌握该仪器的专业价值。
FLUKE117C的核心优势集中在非接触式检测、精准测量与安全便捷设计三大维度。非接触式电压检测是其标志性功能，通过VoltAlert™技术，无需接触导体即可检测交流电压，配备“Lo”（低敏）和“Hi”（高敏）两档灵敏度，低敏档适用于壁式插座、配电盘等常规场景，高敏档可检测隐藏式接线器及24V以内的裸线电压，检测时仪表会通过声响和红色LED灯提供视觉与听觉双重提示，大幅提升作业安全性。

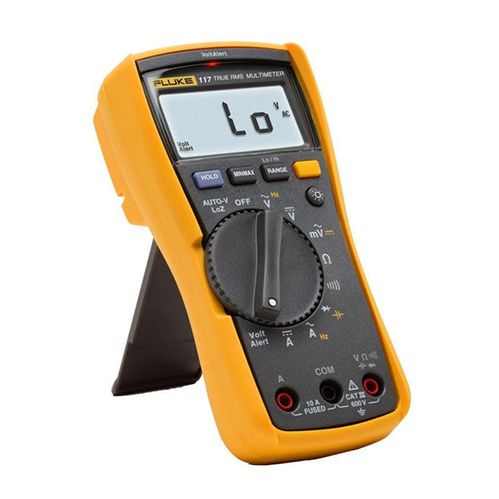

FLUKE117C掌上型真有效值数字万用表
自动电压选择功能专为便捷操作设计，功能开关处于对应档位时，仪器可根据输入信号自动切换直流或交流电压测量，输入阻抗设为约3kΩ，有效降低虚电压导致的读数误差。低阻抗（LoZ）功能则通过降低输入阻抗抑制虚电压干扰，确保在复杂布线环境中电容与电压测量的准确性。真有效值测量技术是精准度的核心保障，可准确测量非线性负载的电压与电流，避免传统平均值仪表的测量偏差，适配变频器输出、电机启动等复杂波形场景。
安全与便捷设计方面，FLUKE117C的危险电压警示功能在检测到≥30V电压或过载时，显示屏显示Y符号提醒风险；测试导线连接错误时，开关转至或离开安培档位会短暂显示“LEAd”并蜂鸣，避免人身伤害或仪器损毁。仪器支持最小最大平均（MINMAXAVG）记录模式，能自动捕获测量极值与平均值，检测到新极值时发出蜂鸣声；背光灯默认40秒自动关闭，可通过开机选项禁用，适配昏暗作业环境；睡眠模式（闲置20分钟自动黑屏）能延长电池续航，在MINMAXAVG模式下自动禁用。
（二）详细技术参数表
表1：主要测量功能参数表
表2：通用技术参数表
真有效值测量是FLUKE117C精准应对非线性负载的核心技术，其原理基于“平方-积分-开方”算法。对于输入的交流信号（电压或电流），仪器首先通过前端信号调理电路将信号放大并滤除干扰杂波；随后，真有效值转换芯片对信号进行平方运算，消除正负半周的极性差异，统一转换为正值；接着对平方后的信号进行一个周期的积分运算，获取信号的平均功率；最后对积分结果进行开方运算，输出与信号实际热效应对应的真有效值。这种设计不受波形失真影响，其交流测量的波峰系数在4000计数时≤3，满量程时线性下降至1.5，确保了复杂波形场景下的测量精度。
（二）各功能测试原理
非接触式电压检测原理：基于电磁感应原理，VoltAlert™传感器通过检测导体周围的交变磁场产生感应电压，仪表内部电路将感应电压放大并处理后，通过声响和LED灯提示电压存在。低敏档适用于强电场场景，高敏档通过提升电路增益，可检测微弱交变磁场，适配低电压及隐藏式导体检测，但需注意，屏蔽线、绝缘层厚度等因素可能影响检测效果，不可完全依赖该功能判断电压是否存在。
电压/电流测量原理：电压测量采用高输入阻抗设计，直流电压通过直流耦合方式，经差分放大电路放大后由A/D转换器输出读数；交流电压采用交流耦合（Auto-VLoZ、ACmV及交流电流为直流耦合），先滤除直流分量再进行真有效值转换。电流测量基于“串联取样”原理，内部集成高精度分流电阻，电流通过时产生与电流成正比的电压降，经放大和A/D转换后计算电流值，20A过载时通过限时保护机制避免仪器损坏。
电阻/通断性测量原理：电阻测量采用“恒压法”，仪器内部产生稳定基准电压（<2.7Vdc），施加于被测电阻两端，通过检测流过电阻的电流，结合欧姆定律R=U/I计算阻值。不同量程下优化基准电压与测量电流，低阻量程采用较大电流提升分辨率，高阻量程降低电流减少被测元件功耗。通断性测试是电阻测量的简化模式，预设20Ω（蜂鸣开启）和250Ω（蜂鸣关闭）阈值，快速判断线路导通状态。
电容测量原理：基于“RC充放电”原理，仪器内部生成固定频率的方波信号，被测电容与内部标准电阻组成RC电路，方波信号通过时电容经历充放电过程，仪器测量充放电时间常数τ（τ=RC），结合已知标准电阻R计算电容值C=τ/R。低阻抗模式下，输入阻抗降至约3kΩ，通过消耗虚电压抑制干扰，虽准确度略有下降，但能满足复杂现场的电容测量需求。
频率测量原理：通过“计数法”实现，内部高速计数器记录1秒内交流信号穿越触发电平（0V或0A）的次数，次数即为信号频率。测量时需手动选择较低量程获得稳定读数，频率>1kHz时模拟指针显示无效，避免误导用户，其频率测量准确度稳定在0.1%+2计数，适配交流信号频率检测需求。
FLUKE117C的操作设计贴合现场需求，核心场景的实操流程简洁清晰：
非接触式电压检测：将功能开关旋转至VoltAlert™档位，选择“Lo”或“Hi”灵敏度，将仪表上部靠近被测导体，无需接触即可检测。检测到电压时，仪表发出声响，红色LED灯同步闪烁，灵敏度越高，响应距离越远。需注意，该功能仅适用于交流电压，且不可用于屏蔽线或绝缘层过厚的导体检测。
FLUKE117C掌上型真有效值数字万用表
自动电压测量：将测试导线红色插入V端子，黑色插入COM端子，功能开关旋转至AutoVolts档位，仪表自动识别直流或交流电压并选择最佳量程，探头接触被测电路两端即可读数。测量前需确认电路电压不超过600V，避免过载损坏仪器。

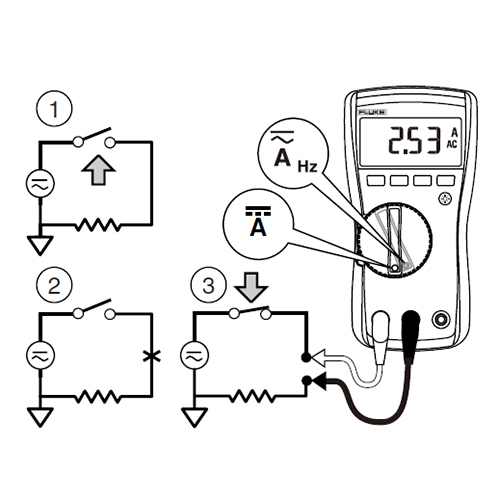

电流测量：红色导线插入A端子，黑色插入COM端子，功能开关旋转至ACA或DCA档位；关闭电路电源，断开电路，将FLUKE117C串联接入；开启电源，显示屏显示电流读数。测量20A过载电流时，连续测量时间不可超过30秒，之后需暂停10分钟再使用。
MINMAXAVG记录模式：选择测量功能和量程后，按下MINMAX按钮进入模式，显示屏显示“M”和“MAX”及当前最大值；再次短按可切换至最小值（MIN）、平均值（AVG）和当前读数；按下HOLD按钮可暂停记录（显示“K”），再次按下恢复；长按MINMAX按钮1秒或转动开关可退出并清除数据。
（二）维护与安全注意事项
维护方面，FLUKE117C的保养流程简洁，电池更换时需先拆除测试导线，卸下电池盖螺钉，将电池装入电池盖后扣入仪表外壳，不可直接装入外壳；保险丝更换需使用指定型号FlukePN803293（11A、1000V，最小熔断额定值17000A），更换时需拆开仪表外壳，按规范更换后重新组装。清洁仪表时，用湿布搭配温和洗涤剂擦拭外壳，避免使用研磨剂、异丙醇或溶剂，端子若沾染污垢或潮湿需及时清理。
安全操作需遵循：测量电阻、通断性、二极管或电容前，必须断开电路电源并放电；切勿在爆炸性气体或蒸汽附近使用仪器；打开电池盖或外壳前，需拆除所有测试导线；使用前检查仪表和测试导线是否完好，若存在损坏禁止使用。FLUKE117C的校准后精度有效期为1年，校准环境需满足18℃-28℃、相对湿度0%-90%，超过有效期建议送至福禄克授权服务中心校准。
小编极仪银飞总结FLUKE117C掌上型真有效值数字万用表以其非接触式检测的安全性、真有效值测量的精准性及便捷的操作设计，成为电气测试领域的实用工具。从技术参数来看，其量程覆盖、准确度与环境适应性均能满足工业级测试需求，适配商业楼宇、医院、学校等复杂场景；测试原理上，各功能模块的科学设计确保了数据的真实性和可靠性；实操层面，基础操作规范与特色功能设计降低了使用门槛，完善的安全防护和维护指南保障了仪器的长期稳定运行。无论是电气设备维护、线路故障排查还是电压电流检测，FLUKE117C都能凭借专业特性提升工作效率、降低作业风险，其多项权威认证与3年保修期，进一步验证了其在同类仪器中的可靠品质，持续为技术人员提供高效、安全的测试解决方案。
核心特性与技术参数
（一）核心功能亮点FLUKE117C的核心优势集中在非接触式检测、精准测量与安全便捷设计三大维度。非接触式电压检测是其标志性功能，通过VoltAlert™技术，无需接触导体即可检测交流电压，配备“Lo”（低敏）和“Hi”（高敏）两档灵敏度，低敏档适用于壁式插座、配电盘等常规场景，高敏档可检测隐藏式接线器及24V以内的裸线电压，检测时仪表会通过声响和红色LED灯提供视觉与听觉双重提示，大幅提升作业安全性。
FLUKE117C掌上型真有效值数字万用表
安全与便捷设计方面，FLUKE117C的危险电压警示功能在检测到≥30V电压或过载时，显示屏显示Y符号提醒风险；测试导线连接错误时，开关转至或离开安培档位会短暂显示“LEAd”并蜂鸣，避免人身伤害或仪器损毁。仪器支持最小最大平均（MINMAXAVG）记录模式，能自动捕获测量极值与平均值，检测到新极值时发出蜂鸣声；背光灯默认40秒自动关闭，可通过开机选项禁用，适配昏暗作业环境；睡眠模式（闲置20分钟自动黑屏）能延长电池续航，在MINMAXAVG模式下自动禁用。
（二）详细技术参数表
表1：主要测量功能参数表
| 测量功能 | 量程 | 分辨率 | 准确度±([读数%]+[计数]) | 备注 |
| 直流电压 | 6.000V/60.00V/600.0V | 0.001V/0.01V/0.1V | 0.5%+2 | 输入阻抗>10MΩ，<100pF |
| 交流电压（真有效值） | 6.000V/60.00V/600.0V | 0.001V/0.01V/0.1V |
1.0%+3（45-500Hz） 2.0%+3（500Hz-1kHz） |
交流耦合，波峰系数≤3 |
| 交流毫伏（真有效值） | 600.0mV | 0.1mV |
1.0%+3（45-500Hz） 2.0%+3（500Hz-1kHz） |
直流耦合 |
| 直流电流 | 6.000A/10.00A | 0.001A/0.01A | 1.0%+3 | 20A过载最长30秒，10分钟关闭 |
| 交流电流（真有效值） | 6.000A/10.00A | 0.001A/0.01A | 1.5%+3（45-500Hz） | 直流耦合，频率范围45Hz-5kHz |
| 电阻 | 600.0Ω/6.000kΩ/60.00kΩ/600.0kΩ/6.000MΩ/40.00MΩ | 0.1Ω/0.001kΩ/0.01kΩ/0.1kΩ/0.001MΩ/0.01MΩ |
0.9%+2（600.0Ω） 0.9%+1（6kΩ-600kΩ） 5.0%+2（40MΩ） |
开路测试电压<2.7Vdc |
| 电容 | 1000nF/10.00μF/100.0μF/9999μF | 1nF/0.01μF/0.1μF/1μF |
1.9%+2（1000nF-100μF） 1.9%+2（100μF-1000μF） 5.0%+20（>1000μF） |
支持低阻抗模式 |
| 低阻抗电容 | 1nF-500μF | - | 10%+2（典型值） | 抑制虚电压干扰 |
| 频率 | 99.99Hz/999.9Hz/9.999kHz/50.00kHz | 0.01Hz/0.1Hz/0.001kHz/0.01kHz | 0.1%+2 | 仅适用于交流电压/电流 |
| 二极管测试 | 2.000V | 0.001V | 0.9%+2 | 开路测试电压<2.7Vdc |
| 通断性 | 600Ω | 1Ω |
蜂鸣器<20Ω开启，>250Ω关闭 检测500μs及以上开路/短路 |
- |
表2：通用技术参数表
| 项目 | 规格参数 |
| 显示屏 | 数字式：6000计数，每秒更新4次；模拟指针：33段，每秒更新32次 |
| 背光 | 白色LED，40秒自动关闭（可禁用） |
| 安全等级 | IEC61010-1：CATIII600V，污染等级2；过电压保护6kV峰值 |
| 防护等级 | IEC60529：IP42（非工作状态） |
| 工作温度 | -10℃至+50℃ |
| 存放温度 | -40℃至+60℃ |
| 温度系数 | 0.1×(指定准确度)/℃（<18℃或>28℃） |
| 工作海拔 | 2000米 |
| 存放海拔 | 10000米 |
| 相对湿度 | 30℃及以下95%；40℃及以下75%；50℃及以下45% |
| 电池类型 | 9V碱性电池（NEDA1604A/IEC6LR61） |
| 电池寿命 | 约400小时（无背光开启） |
| 电磁兼容性 | IEC61326-1；CISPR11：第1组，A类；FCC47CFR15B |
| 尺寸 | 167×84×46mm（长×宽×高） |
| 重量 | 550g |
| 保修期 | 3年（不含保险丝、电池及人为损坏） |
测试原理深度剖析
（一）核心真有效值测量原理真有效值测量是FLUKE117C精准应对非线性负载的核心技术，其原理基于“平方-积分-开方”算法。对于输入的交流信号（电压或电流），仪器首先通过前端信号调理电路将信号放大并滤除干扰杂波；随后，真有效值转换芯片对信号进行平方运算，消除正负半周的极性差异，统一转换为正值；接着对平方后的信号进行一个周期的积分运算，获取信号的平均功率；最后对积分结果进行开方运算，输出与信号实际热效应对应的真有效值。这种设计不受波形失真影响，其交流测量的波峰系数在4000计数时≤3，满量程时线性下降至1.5，确保了复杂波形场景下的测量精度。
（二）各功能测试原理
非接触式电压检测原理：基于电磁感应原理，VoltAlert™传感器通过检测导体周围的交变磁场产生感应电压，仪表内部电路将感应电压放大并处理后，通过声响和LED灯提示电压存在。低敏档适用于强电场场景，高敏档通过提升电路增益，可检测微弱交变磁场，适配低电压及隐藏式导体检测，但需注意，屏蔽线、绝缘层厚度等因素可能影响检测效果，不可完全依赖该功能判断电压是否存在。
电压/电流测量原理：电压测量采用高输入阻抗设计，直流电压通过直流耦合方式，经差分放大电路放大后由A/D转换器输出读数；交流电压采用交流耦合（Auto-VLoZ、ACmV及交流电流为直流耦合），先滤除直流分量再进行真有效值转换。电流测量基于“串联取样”原理，内部集成高精度分流电阻，电流通过时产生与电流成正比的电压降，经放大和A/D转换后计算电流值，20A过载时通过限时保护机制避免仪器损坏。
电阻/通断性测量原理：电阻测量采用“恒压法”，仪器内部产生稳定基准电压（<2.7Vdc），施加于被测电阻两端，通过检测流过电阻的电流，结合欧姆定律R=U/I计算阻值。不同量程下优化基准电压与测量电流，低阻量程采用较大电流提升分辨率，高阻量程降低电流减少被测元件功耗。通断性测试是电阻测量的简化模式，预设20Ω（蜂鸣开启）和250Ω（蜂鸣关闭）阈值，快速判断线路导通状态。
电容测量原理：基于“RC充放电”原理，仪器内部生成固定频率的方波信号，被测电容与内部标准电阻组成RC电路，方波信号通过时电容经历充放电过程，仪器测量充放电时间常数τ（τ=RC），结合已知标准电阻R计算电容值C=τ/R。低阻抗模式下，输入阻抗降至约3kΩ，通过消耗虚电压抑制干扰，虽准确度略有下降，但能满足复杂现场的电容测量需求。
频率测量原理：通过“计数法”实现，内部高速计数器记录1秒内交流信号穿越触发电平（0V或0A）的次数，次数即为信号频率。测量时需手动选择较低量程获得稳定读数，频率>1kHz时模拟指针显示无效，避免误导用户，其频率测量准确度稳定在0.1%+2计数，适配交流信号频率检测需求。
实操应用与维护指南
（一）典型场景实操步骤FLUKE117C的操作设计贴合现场需求，核心场景的实操流程简洁清晰：
非接触式电压检测：将功能开关旋转至VoltAlert™档位，选择“Lo”或“Hi”灵敏度，将仪表上部靠近被测导体，无需接触即可检测。检测到电压时，仪表发出声响，红色LED灯同步闪烁，灵敏度越高，响应距离越远。需注意，该功能仅适用于交流电压，且不可用于屏蔽线或绝缘层过厚的导体检测。
FLUKE117C掌上型真有效值数字万用表
电流测量：红色导线插入A端子，黑色插入COM端子，功能开关旋转至ACA或DCA档位；关闭电路电源，断开电路，将FLUKE117C串联接入；开启电源，显示屏显示电流读数。测量20A过载电流时，连续测量时间不可超过30秒，之后需暂停10分钟再使用。
MINMAXAVG记录模式：选择测量功能和量程后，按下MINMAX按钮进入模式，显示屏显示“M”和“MAX”及当前最大值；再次短按可切换至最小值（MIN）、平均值（AVG）和当前读数；按下HOLD按钮可暂停记录（显示“K”），再次按下恢复；长按MINMAX按钮1秒或转动开关可退出并清除数据。
（二）维护与安全注意事项
维护方面，FLUKE117C的保养流程简洁，电池更换时需先拆除测试导线，卸下电池盖螺钉，将电池装入电池盖后扣入仪表外壳，不可直接装入外壳；保险丝更换需使用指定型号FlukePN803293（11A、1000V，最小熔断额定值17000A），更换时需拆开仪表外壳，按规范更换后重新组装。清洁仪表时，用湿布搭配温和洗涤剂擦拭外壳，避免使用研磨剂、异丙醇或溶剂，端子若沾染污垢或潮湿需及时清理。
安全操作需遵循：测量电阻、通断性、二极管或电容前，必须断开电路电源并放电；切勿在爆炸性气体或蒸汽附近使用仪器；打开电池盖或外壳前，需拆除所有测试导线；使用前检查仪表和测试导线是否完好，若存在损坏禁止使用。FLUKE117C的校准后精度有效期为1年，校准环境需满足18℃-28℃、相对湿度0%-90%，超过有效期建议送至福禄克授权服务中心校准。
小编极仪银飞总结FLUKE117C掌上型真有效值数字万用表以其非接触式检测的安全性、真有效值测量的精准性及便捷的操作设计，成为电气测试领域的实用工具。从技术参数来看，其量程覆盖、准确度与环境适应性均能满足工业级测试需求，适配商业楼宇、医院、学校等复杂场景；测试原理上，各功能模块的科学设计确保了数据的真实性和可靠性；实操层面，基础操作规范与特色功能设计降低了使用门槛，完善的安全防护和维护指南保障了仪器的长期稳定运行。无论是电气设备维护、线路故障排查还是电压电流检测，FLUKE117C都能凭借专业特性提升工作效率、降低作业风险，其多项权威认证与3年保修期，进一步验证了其在同类仪器中的可靠品质，持续为技术人员提供高效、安全的测试解决方案。
