FLUKE 101 数字万用表

FLUKE101数字万用表是 福禄克 (Fluke)公司推出的一款6000计数便携式测量仪器,凭借小巧轻便的设计、全面的测量功能和严苛的安全标准,成为工业电工、民用维修、暖通空调技术人员及家电维修从业者的理想工具。该仪器符合IEC61010-1CATIII600V安全等级标准,通过了IEC61326-1电磁兼容性认证,兼顾了便携性与专业性130mm65mm27mm的尺寸和160g的重量可轻松装入口袋,200小时以上的电池续航能力满足长时间现场作业需求。其核心优势在于自动量程功能简化了操作流......

产品描述

FLUKE101数字万用表是福禄克(Fluke)公司推出的一款6000计数便携式测量仪器,凭借小巧轻便的设计、全面的测量功能和严苛的安全标准,成为工业电工、民用维修、暖通空调技术人员及家电维修从业者的理想工具。该仪器符合IEC61010-1CATIII600V安全等级标准,通过了IEC61326-1电磁兼容性认证,兼顾了便携性与专业性——130mm×65mm×27mm的尺寸和160g的重量可轻松装入口袋,200小时以上的电池续航能力满足长时间现场作业需求。其核心优势在于自动量程功能简化了操作流程,减少波盘旋转次数以延长仪表寿命,同时数据保持功能让测量结果读取更便捷,精准的精度规格和全面的过载保护设计,确保了在复杂工况下的测量可靠性,完全契合专业级测量工具的严苛要求。FLUKE101数字万用表是福禄克公司推出的一款入门级手持式仪器,专为基本电气测试设计,适用于住宅和商业电工、暖通空调技术人员等专业用户。‌
产品概述
这款万用表以其小巧轻便(重量约160g,尺寸130mm x 65mm x 27mm)和坚固耐用著称,支持单手操作。‌
它具备自动量程、数据保持、二极管和连续性测试(带蜂鸣器)等功能,能有效简化测量流程并延长使用寿命。‌
关键技术参数
‌测量功能‌:可测量交流电压、直流电压、电阻、电容等。‌
交流电压量程:600.0 V(精度3.0%±3位)
直流电压量程:600.0 V(精度0.5%±3位)
电阻量程:40.00 MΩ(精度0.5%±3位至1.5%±3位)
电容量程:100.0 μF
‌安全标准‌:符合CAT III 600 V等级,确保在多种环境下安全使用。‌
其他特性‌:自动关机、两节AAA电池供电、工作温度范围0°C至40°C。‌
适用场景
FLUKE101适合日常电气检测,如电路故障排查、电压/电阻测量等基础任务,是经济实惠的专业级选择。‌

产品概述与核心技术参数

(一)基础设计与外观特性
FLUKE101采用电池供电模式,配备2节AAA(IECLR03)电池,显示屏为6000计数LCD屏,更新速率达3次/秒,可清晰显示测量数值、功能标识、电池状态等关键信息(如表1所示)。仪器的操作核心是旋转开关,集成了电源开关、测量功能选择及Shift快捷键,黄色Shift键可切换至通断性、二极管、占空比等扩展功能,操作逻辑简洁直观。接线端设计采用双端子结构,COM端子为所有测量的公共返回端,输入端子适配各类测量需求,明确标注600VCATII额定电压,避免误接风险。此外,仪器具备20分钟自动关机功能,可通过开机时长按黄色按钮禁用(显示屏显示PoFF),兼顾节能与特殊场景使用需求。
FLUKE101数字万用表
FLUKE101数字万用表
表1显示屏功能标识说明
标识 功能说明 标识 功能说明
H 高压选中 I 法拉(电容单位)
B 显示保持启用 J 毫伏(电压单位)
C 通断性测试选中 K 安培或伏特(电流/电压单位)
D 二极管测试选中 L 直流/交流电压或电流标识
E 占空比测试选中 M 自动量程模式启用
F 十进制前缀 N 电池电量不足提示
G 电阻测量选中 —— ——

(二)核心技术参数表
1.电气技术指标
测量功能 量程 分辨率 准确度 备注
交流电压(40Hz-500Hz) 600.0mV 0.1mV 3.0%+3 输入阻抗>1MΩ,过载保护600mV
  6.000V 0.001V 1.0%+3 输入阻抗>10MΩ,过载保护600V
  60.00V 0.01V 1.0%+3 输入阻抗>10MΩ,过载保护600V
  600.0V 0.1V 1.0%+3 输入阻抗>10MΩ,过载保护600V
直流电压 6.000V 0.001V 0.5%+3 输入阻抗>10MΩ,过载保护600V
  60.00V 0.01V 0.5%+3 输入阻抗>10MΩ,过载保护600V
  600.0V 0.1V 0.5%+3 输入阻抗>10MΩ,过载保护600V
电阻 400.0Ω 0.1Ω 0.5%+3 ——
  4.000kΩ 0.001kΩ 0.5%+2 ——
  40.00kΩ 0.01kΩ 0.5%+2 ——
  400.0kΩ 0.1kΩ 0.5%+2 ——
  4.000MΩ 0.001MΩ 0.5%+2 ——
  40.00MΩ 0.01MΩ 1.5%+3 ——
电容 50.00nF 0.01nF 2%+5 不含测试导线电容误差
  500.0nF 0.1nF 2%+5 不含测试导线电容误差
  5.000μF 0.001μF 5%+5 不含测试导线电容误差
  50.00μF 0.01μF 5%+5 不含测试导线电容误差
  500.0μF 0.1μF 5%+5 不含测试导线电容误差
  1000μF 1μF 5%+5 不含测试导线电容误差
频率(10Hz-100kHz) 50.00Hz 0.01Hz 0.1%+3 量程1%-100%有效
  500.0Hz 0.1Hz 0.1%+3 量程1%-100%有效
  5.000kHz 0.001kHz 0.1%+3 量程1%-100%有效
  50.00kHz 0.01kHz 0.1%+3 量程1%-100%有效
  100.0kHz 0.1kHz 0.1%+3 量程1%-100%有效
占空比 1%-99% 0.1% 1%(典型值) 50/60Hz、10%-90%占空比下
二极管测试 2.000V 0.001V 10% 开路电压2.0V,短路电流<0.6mA
通断性测试 —— —— —— 电阻<70Ω蜂鸣提示,开路显示OL

2.通用技术指标
项目 规格参数 依据标准/备注
安全等级 CATIII600V,污染等级2 IEC61010-1、IEC61010-2-033
防护等级 IP40 IEC60529
工作温度 0°C-40°C ——
存放温度 -30°C-60°C ——
工作湿度 <10°C无冷凝;10°C-30°C≤90%;30°C-40°C≤75% 无冷凝条件
40MΩ量程工作湿度 10°C-30°C≤80%;30°C-40°C≤70% 无冷凝条件
工作海拔 2000m ——
存放海拔 12000m ——
温度系数 0.1×规定精度/°C(<18°C或>28°C) ——
电磁兼容性 便携式,CISPR11第1组A类 IEC61326-1、IEC61326-2-2
电池类型 2节AAA(IECLR03) 部件号2838018
电池寿命 至少200小时 ——
尺寸(H×W×L) 130mm×65mm×27mm ——
重量 160g 含电池
校准周期 12个月 建议专业校准

安全操作规范与权威要求

FLUKE101的安全设计完全遵循国际电工委员会(IEC)相关标准,用户必须严格遵守以下操作规范以规避触电、火灾或设备损坏风险。首先,仪器仅限在IEC61010-1CATIII600V场景下使用,不得超出额定电压或测量类别限制,端子间及端子与接地间施加的电压严禁超过600V。测试导线需选用符合规格的原装配件(如TL75、TL31),使用前必须检查绝缘层是否破损、金属部分是否裸露,禁用损坏的测试导线,且测量前应先测试已知电压以验证仪器正常运行。
环境使用方面,严禁在爆炸性气体、蒸汽或潮湿环境中操作仪器,IP40防护等级仅能防止固体异物侵入,无法抵御液体喷淋。操作时需避免触摸交流真有效值>30V、峰值>42V或直流>60V的测试点,手指应始终握在探针护指装置后方,CATIII环境下必须安装探头保护帽,将裸露金属部分控制在4mm以内,降低短路弧闪风险。特殊功能使用中,HOLD功能严禁用于测量未知电位,因其会冻结显示屏读数,可能导致误判;测量时应先连接零线/地线再接火线,断开时则反之,避免电弧灼伤。
电池使用需注意,长期闲置或存储环境>50°C时应取出电池,防止漏液损坏仪器;显示屏出现低电量提示(N标识)时需立即更换,且仅能使用指定型号电池(Fluke部件号2838018)。仪器损坏、工作异常或电池漏液时,应立即停用并交由认可的技术人员维修,禁止自行拆解,维修需使用原装备件(如电池盖部件号4319659、螺钉4320657),非授权维修会导致保修失效。

核心测量功能与操作流程

FLUKE101具备七大核心测量功能,操作流程均基于“端子接线-功能选择-参数读取”的逻辑,结合自动量程和Shift快捷键设计,简化了专业操作步骤。

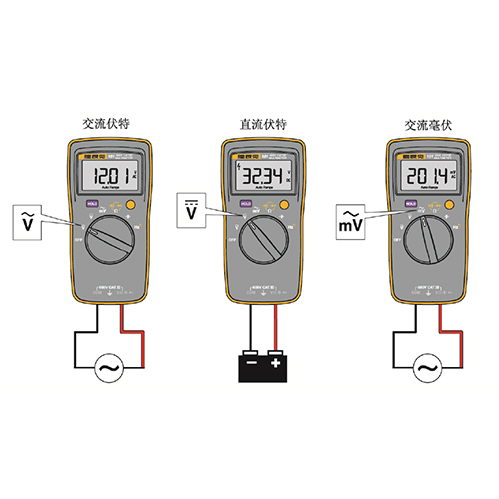

(一)交流/直流电压测量
测量前需确认待测电压类型(交流/直流),将旋转开关调至对应档位(交流电压、直流电压或交流毫伏),红色测试导线连接输入端子,黑色导线连接COM端子。将探针接触电路测试点后,显示屏会自动显示电压值,自动量程模式(M标识)会根据输入电压切换合适量程,无需手动调节。该功能过载保护达600V,输入阻抗>10MΩ(交流毫伏档>1MΩ),有效减少对被测电路的影响,适用于家庭插座、设备电源等电压检测。
(二)电阻与通断性测试
电阻测量需先切断待测电路电源,避免带电测量导致误差或损坏仪器。将旋转开关转至电阻档(Ω),按上述方式连接导线,探针接触测试点后读取电阻值。通断性测试需在电阻模式下按一次黄色Shift键,激活后若测量电阻<70Ω,仪器会持续蜂鸣提示短路,显示OL则表示开路,适用于线路导通检测。该功能量程覆盖400Ω-40MΩ,不同量程精度达0.5%-1.5%,满足从精密电阻到大功率线路的测量需求。

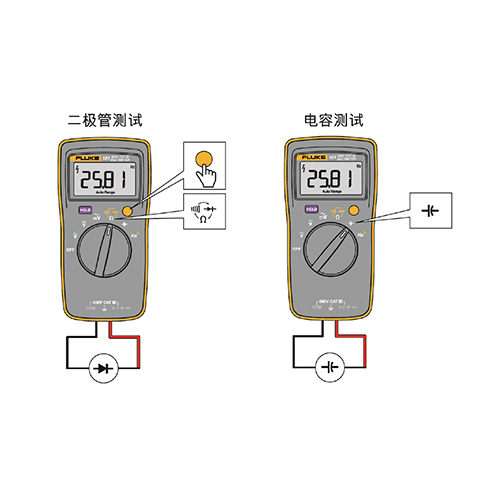

(三)二极管测试
将旋转开关置于电阻档,按两次黄色Shift键激活二极管测试模式,红色探针接二极管阳极,黑色接阴极,显示屏显示正向偏压值;若极性相反则显示OL,可用于区分二极管正负极。测试原理基于恒流源供电,开路电压2.0V、短路电流<0.6mA,避免损坏被测二极管,精度达10%,适用于二极管好坏判断和参数检测。
(四)电容测量
旋转开关调至电容档(C),连接导线后将探针接触电容器引脚,需等待读数稳定(最长18秒)后记录数值。该功能量程50nF-1000μF,精度2%-5%,需注意测试结果不含导线电容和电容基底误差(50nF量程下误差可能达1.5nF),适用于电解电容、陶瓷电容等常见电容的容量检测。
(五)频率与占空比测量
频率测量需将旋转开关转至Hz档,连接导线后探针接触测试点,显示屏直接显示频率值;占空比测量则在Hz档按Shift键切换,读取高电平时间占周期的百分比。该功能测量范围10Hz-100kHz,占空比1%-99%,典型精度1%,适用于脉冲信号、电机转速等参数检测,仅在量程1%-100%的输入值下保证测量精度。

核心测试原理解析

FLUKE101的精准测量依赖于“模拟信号处理-模数转换-数字显示”的核心架构,各功能原理结合仪器硬件设计,确保测量精度和稳定性。
(一)电压测量原理
电压测量采用分压电路与高精度ADC(模数转换器)结合的设计。交流电压需先通过整流电路转换为直流信号,再经分压电阻衰减至ADC适配范围(0-2V);直流电压直接通过分压网络处理,确保输入电压不超过ADC最大量程。仪器输入阻抗>10MΩ,通过高阻抗设计减少分流效应,避免影响被测电路工作点,6000计数ADC的更新速率达3次/秒,可快速捕捉电压变化,精度通过校准实现0.5%-3.0%的误差控制。
(二)电阻测量原理
基于“恒流源-电压采样”模式,仪器内部生成稳定的恒流源(不同量程恒流值不同,如低阻档电流较大,高阻档较小),当电流流经被测电阻时,通过采样电阻获取电压降,根据欧姆定律(R=U/I)计算电阻值。恒流源稳定性直接影响测量精度,FLUKE101通过精密基准源校准,确保恒流误差<0.1%,配合高分辨率ADC,实现0.1Ω-40MΩ的宽量程覆盖,通断性测试则通过内置比较器,将测量电阻与70Ω阈值对比,触发蜂鸣器提示。
(三)电容测量原理
采用RC充放电计时法,仪器内部提供固定频率的方波信号,通过开关电路控制电容充放电过程,测量充放电时间常数τ=RC(R为内置标准电阻),进而推导电容值C=τ/R。不同量程通过切换标准电阻实现,低电容档(如50nF)采用小阻值标准电阻,高电容档(如1000μF)采用大阻值电阻,确保充放电时间在合理范围(最长18秒)。由于测试导线存在寄生电容,仪器在50nF量程下会有最大1.5nF的系统误差,实际使用中可通过校准或屏蔽导线减少影响。
(四)频率与占空比测量原理
频率测量基于计数器电路,将被测信号整形为方波后,在固定时间窗口(如1秒)内计数脉冲个数,即为频率值(f=N/T)。仪器采用16位计数器,配合高精度晶振(误差<10ppm),确保10Hz-100kHz量程内的测量精度。占空比测量则通过捕获高电平时间t1和信号周期T,计算占空比D=(t1/T)×100%,在50/60Hz、10%-90%占空比下,典型精度达1%,满足多数脉冲信号检测需求。
(五)二极管测试原理
仪器内置恒流源(短路电流<0.6mA),正向连接二极管时,恒流源提供稳定正向电流,ADC测量二极管两端正向压降(硅管约0.6-0.7V,锗管约0.2-0.3V),若压降在合理范围则判断二极管正常;反向连接时,二极管截止,电路电流接近零,显示屏显示OL。开路电压设计为2.0V,既保证二极管正向导通,又避免击穿脆弱的半导体器件,实现安全精准的测试。

维护保养与保修政策

FLUKE101的维护需遵循“定期清洁-规范更换-专业校准”的原则,以延长使用寿命并保证测量精度。一般维护方面,定期用湿布和温和清洁剂擦拭外壳,禁用腐蚀剂或溶剂,保持端子清洁干燥,避免污垢或潮湿影响读数。校准周期建议为12个月,需由专业技术人员使用标准校准设备进行,确保精度符合规格要求,未按时校准可能导致测量误差超标。
电池更换需先断开所有测试导线和探头,打开电池盖(使用原装螺钉4320657固定),更换指定型号电池(Fluke2838018),确保正负极安装正确,电池盖拧紧后再投入使用。常见备件可通过Fluke授权渠道购买,如TL175测试导线(部件号4306653)、电池盖(4319659)等,非原装备件可能影响测量安全和精度。
FLUKE101数字万用表
FLUKE101数字万用表
FLUKE101数字万用表
保修政策方面,产品自购买之日起享受一年材料和工艺质保,质保范围不包括保险丝、一次性电池,以及因意外、疏忽、滥用、改造、污染或非正常操作导致的损坏。零售商无权扩展保修范围,质保期内如需服务,需联系最近的Fluke维修中心,提供故障说明并寄送产品,维修中心将依据检测结果提供免费维修或更换服务。该保修是用户唯一补偿依据,Fluke不承担特殊、间接、偶然或并发损害责任,部分国家/地区对暗示保修的限制可能不适用于本地用户。

小编极仪银飞总结FLUKE101数字万用表以“专业精准、便携安全”为核心优势,凭借符合国际标准的安全设计、全面的测量功能和可靠的性能表现,成为跨场景测量的优选工具。其6000计数LCD屏、自动量程、数据保持等设计简化了操作流程,160g的轻量化机身和200小时续航满足移动作业需求,而IEC61010-1CATIII600V安全等级、IP40防护和严苛的精度控制,确保了在工业、民用、维修等场景的可靠性。从电压、电阻到电容、频率的全功能覆盖,配合清晰的操作逻辑和权威的售后保障,既适配专业技术人员的精准需求,也降低了新手的使用门槛。无论是现场检修、设备维护还是日常检测,FLUKE101都能以稳定的性能和便捷的操作,为用户提供科学的测量解决方案,彰显了福禄克在测试仪器领域的技术沉淀与品质把控。
