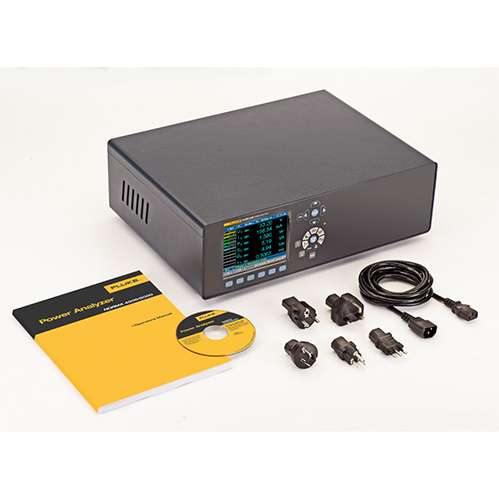

FLUKE Norma4000 高精度功率分析仪
在电力电子、新能源、工业控制等领域，功率参数的精准测量直接关系到产品研发效率、能效评估与质量管控。FLUKE Norma4000高精度 功率分析仪 作为 福禄克 推出的专业测量设备，凭借宽量程覆盖、高测量精度、丰富功能模块与灵活的扩展能力，成为解决复杂功率测量需求的核心工具。其支持单相、三相及多通道测量，涵盖电压、电流、功率、谐波等全维度参数，兼容直流至高频交流信号，适配新能源汽车、变频器、电力电子器件等多场景测试需求。依托......
产品描述
在电力电子、新能源、工业控制等领域，功率参数的精准测量直接关系到产品研发效率、能效评估与质量管控。FLUKE Norma4000高精度功率分析仪作为福禄克推出的专业测量设备，凭借宽量程覆盖、高测量精度、丰富功能模块与灵活的扩展能力，成为解决复杂功率测量需求的核心工具。其支持单相、三相及多通道测量，涵盖电压、电流、功率、谐波等全维度参数，兼容直流至高频交流信号，适配新能源汽车、变频器、电力电子器件等多场景测试需求。依托先进的采样技术与算法支持，FLUKE Norma4000不仅能提供可靠的测量数据，还能通过扩展接口与软件实现数据追溯、自动化测试，为工业生产与科研实验提供一体化解决方案。Fluke Norma 4000 是一款高精度、宽频带功率分析仪，专为复杂功率测试应用设计，适用于电机、变频器、照明、电源、变压器和汽车部件的开发与测试。
（一）基础参数测量原理
FLUKE Norma4000的电压、电流及功率测量以“有效值计算”为核心。电压有效值通过公式URMS=T1∫0Tu2⋅dt 实现，电流有效值同理，仪器通过高精度ADC（模数转换器）对输入信号进行高速采样，采样率最高可达341kHz（部分功率模块），结合抗混叠滤波器抑制高频干扰，确保采样数据的真实性。有功功率测量基于瞬时功率积分，公式为P=T1∫0Tu⋅i⋅dt，通过同步采集电压与电流信号，消除相位偏差影响；视在功率S=URMS⋅IRMS、无功功率Q=S2−P2 则由基础参数推导得出，功率因数λ=SP 同步计算，完整覆盖功率分析需求。
FLUKE Norma4000高精度功率分析仪
（二）谐波分析原理
FLUKE Norma4000支持FFT（快速傅里叶变换）、DFT（离散傅里叶变换）及STD（符合EN61000-4-7Ed2.1标准）三种谐波分析模式。FFT模式采用固定采样频率与汉宁窗函数，避免频谱泄漏，可分析0至采样率一半的频率分量；DFT模式通过插值算法提取基波及整数倍谐波，支持绝对值与相对基波百分比显示；STD模式则基于同步FFT技术，适配谐波分组与间谐波分析，满足工业电磁兼容测试要求。谐波失真度（THD）计算遵循THD=UH01URMS2−UH012，基波含量、谐波含量等参数同步推导，全面反映信号畸变特性。
（三）积分与能量测量原理
能量测量基于功率的时间积分，公式为E=∫u⋅i⋅dt，FLUKE Norma4000支持正反向能量分别计量，可配置启动/停止触发条件（手动、时间、外部信号），适用于电能计量设备校准与能效评估。积分功能可配置最多六个独立参数（如有功功率、无功功率），支持数据存储与导出，满足长时间连续测量需求。
（四）同步与触发原理
仪器采用多通道同步采样技术，支持电压、电流通道或外部信号作为同步源，同步精度可达±0.01%读数。触发功能支持电平触发、斜率触发、时间触发等多种模式，可精准捕捉瞬态信号（如电机启动、变频器切换），配合记录仪与示波器功能，实现信号的时域与频域联合分析。
注：参数源自FLUKE Norma4000/5000操作员手册第11章“技术数据”，精度指标基于参考条件（23℃±1℃、湿度<60%、暖机30分钟）。
FLUKE Norma4000采用模块化架构，主机支持最多3个功率模块扩展，可选PP42、PP50、PP64等不同精度等级的模块。其中PP64模块精度最高，误差限制为±(0.025%读数+0.025%量程)，带宽达3MHz，适用于高精度电力电子测试；PP42模块支持20A大电流测量，带宽3MHz，适配工业变频器等大电流场景。仪器输入接口采用4mm安全插座，电压通道支持最大1000VCATII/600VCATIII输入，电流通道兼容内置分流器与外部传感器，满足不同功率等级的测量需求。
（二）核心功能解析

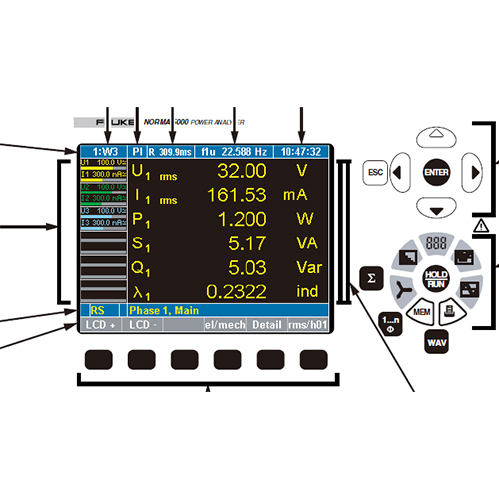

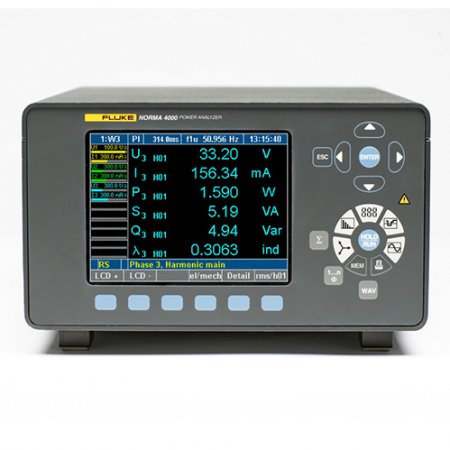

基础测量功能：FLUKE Norma4000可实现电压、电流、有功功率、无功功率、视在功率、功率因数、相移、阻抗等参数的实时测量，支持数字显示、矢量图、示波器曲线、记录仪等多种视图模式，直观呈现信号特性。例如，矢量图可显示电压与电流的相位关系，示波器模式可捕捉瞬态信号波形，助力故障排查。
谐波与频谱分析：仪器支持谐波次数显示（H0-H40）、总谐波失真（THD）、谐波含量（HC）等参数计算，FFT模式适用于宽频率范围分析，DFT模式精准提取基波分量，STD模式满足工业电磁兼容测试的合规要求。通过图形与表格两种视图，可清晰展示各次谐波的幅值与相位，支持数据导出与报告生成。
积分与能量测量：适用于电能表校准、电机能效测试等场景，可配置积分时间、触发条件，支持多通道能量同步计量。积分数据可存储至仪器4MB内存，或通过接口导出至电脑，配合NORMAView软件生成标准化报告。
扩展处理接口（可选）：通过NORMAProcessIF接口，可接入转矩、转速传感器，实现电动机机械功率与电气功率的同步测量，计算效率、滑差等参数，适配新能源汽车电机控制器、工业电机等测试场景。接口支持8路模拟/数字输入、4路模拟输出，可扩展多电机同步测试功能。
软件与自动化支持：搭配NORMAView软件，可实现远程控制、数据采集、自动化测试流程编辑。软件支持Motor、Harmonic、Storage等插件，Motor插件可配置电机参数与传感器校准，Harmonic插件强化谐波分析功能，Storage插件支持大批量数据存储与离线分析。
（三）操作与配置特性
FLUKE Norma4000的操作流程简洁规范，支持15组用户自定义配置存储，可快速调用常用测试场景参数。仪器内置多种测量模式（如W2双功率表法、W3三功率表法），适配单相、三相三线/四线制系统测量。通过前面板按键或远程命令，可配置采样率、滤波器、触发条件等参数，普通操作人员经简单培训即可独立操作。
在新能源汽车电机控制器、OBC（车载充电机）、DC-DC转换器测试中，FLUKE Norma4000可精准测量输入输出电压、电流、功率，分析谐波畸变与能效水平。其宽电压量程（0.3V-1000V）适配电池包与高压部件测试，大电流扩展能力满足电机启动峰值电流测量，谐波分析功能可评估设备对车载电网的电磁干扰，为产品研发与合规检测提供数据支撑。
（二）工业变频器与电机测试
工业变频器的输出电压、电流含丰富谐波成分，FLUKE Norma4000的FFT/DFT谐波分析功能可精准捕捉各次谐波含量，评估变频器的输出波形质量。配合处理接口扩展，可同步测量电机的转矩、转速与机械功率，计算电机效率与滑差，适用于变频器能效等级评估、电机调速系统优化等场景，帮助企业提升设备运行效率与可靠性。
（三）电力电子研发与生产
在逆变器、整流器、开关电源等电力电子器件研发中，FLUKE Norma4000的高精度测量能力可验证器件的功率转换效率、动态响应特性与谐波抑制能力。其高速采样与瞬态触发功能，可捕捉开关器件的电压电流尖峰，助力电路拓扑优化；多通道同步测量支持输入输出参数对比，为研发迭代提供精准数据。生产环节中，仪器可作为质量检测工具，快速筛查不合格产品，提升生产效率。
FLUKE Norma4000高精度功率分析仪
（四）计量校准实验室
各级计量院与第三方校准机构可利用FLUKE Norma4000开展电能表、功率传感器、变频器等设备的校准工作。仪器的高精度（±0.01%读数）与可追溯性，符合计量校准的严苛要求，支持多温度点与多功率点校准，配合积分功能可实现电能表的误差校准，校准数据可通过软件导出，生成符合ISO标准的校准报告。
FLUKE Norma4000高精度功率分析仪以模块化设计、高测量精度、丰富功能与灵活扩展性，成为跨行业功率测量的核心设备。其基于有效值积分、FFT谐波分析、同步采样的测试原理，确保了从直流到高频交流信号的精准测量；模块化硬件与可扩展接口，适配新能源、工业控制、电力电子、计量校准等多场景需求；搭配NORMAView软件与远程控制功能，实现了测量流程的自动化与数据追溯。
在工业智能化与新能源产业快速发展的背景下，FLUKE Norma4000不仅为企业提供了可靠的测量工具，更助力其提升产品质量、优化能效水平、满足合规要求。凭借2年校准周期、稳定的工作性能与人性化的操作设计，FLUKE Norma4000成为工业生产与科研实验中不可或缺的精准测量伙伴，为各行业的高质量发展提供坚实的技术支撑。
关键特性包括： - 高精度测量：基本精度达 0.1% + 0.1% 读数，校准周期 2年，带宽覆盖 DC至3MHz（可选10MHz），采样率最高 1MHz，确保在宽频带范围内对任意波形、频率或相移的稳定测量。 - 多功能输入与显示：支持 1-3相 电气参数测量，电压量程 0.3V–1000V，电流量程 0.03A–20A，内置分压器和分流器，配备 144毫米（5.7英寸） 彩色显示屏，便于现场或实验室使用。 - 高级分析功能：集成 谐波分析（可至采样率一半）、DSO波形显示、不间断平均值和 4MB存储器（可扩展至128MB），支持事件窗口内同步测量电气与机械功率参数，用于系统级影响评估。
典型应用涵盖： - 电动马达与逆变驱动系统：通过频谱分析和动态扭矩计算，准确测量逆变器开关损耗及高频扭矩瞬态。 - 照明系统：利用 10MHz带宽 分析整流器输出信号，计算整流器损耗。 - 变压器测试：同步测量六相功率，即使在小功率因数下也能高精度计算效率和损耗。 - 汽车功率检测：同步测量电气输入和机械输出，提供驱动系统效率数据。
软件与扩展性方面， 可通过 NormaView软件 进行数据分析和固件升级，支持 IEEE488、RS232、USB 等接口连接计算机，并兼容 LabView驱动程序 实现自动化测试。
核心测试原理解析
FLUKE Norma4000的精准测量能力源于其科学的技术架构与成熟的算法设计，核心测试原理围绕基础参数测量、谐波分析、积分能量计算三大核心维度展开，确保全场景下的测量可靠性。（一）基础参数测量原理
FLUKE Norma4000的电压、电流及功率测量以“有效值计算”为核心。电压有效值通过公式URMS=T1∫0Tu2⋅dt 实现，电流有效值同理，仪器通过高精度ADC（模数转换器）对输入信号进行高速采样，采样率最高可达341kHz（部分功率模块），结合抗混叠滤波器抑制高频干扰，确保采样数据的真实性。有功功率测量基于瞬时功率积分，公式为P=T1∫0Tu⋅i⋅dt，通过同步采集电压与电流信号，消除相位偏差影响；视在功率S=URMS⋅IRMS、无功功率Q=S2−P2 则由基础参数推导得出，功率因数λ=SP 同步计算，完整覆盖功率分析需求。
FLUKE Norma4000高精度功率分析仪
FLUKE Norma4000支持FFT（快速傅里叶变换）、DFT（离散傅里叶变换）及STD（符合EN61000-4-7Ed2.1标准）三种谐波分析模式。FFT模式采用固定采样频率与汉宁窗函数，避免频谱泄漏，可分析0至采样率一半的频率分量；DFT模式通过插值算法提取基波及整数倍谐波，支持绝对值与相对基波百分比显示；STD模式则基于同步FFT技术，适配谐波分组与间谐波分析，满足工业电磁兼容测试要求。谐波失真度（THD）计算遵循THD=UH01URMS2−UH012，基波含量、谐波含量等参数同步推导，全面反映信号畸变特性。
（三）积分与能量测量原理
能量测量基于功率的时间积分，公式为E=∫u⋅i⋅dt，FLUKE Norma4000支持正反向能量分别计量，可配置启动/停止触发条件（手动、时间、外部信号），适用于电能计量设备校准与能效评估。积分功能可配置最多六个独立参数（如有功功率、无功功率），支持数据存储与导出，满足长时间连续测量需求。
（四）同步与触发原理
仪器采用多通道同步采样技术，支持电压、电流通道或外部信号作为同步源，同步精度可达±0.01%读数。触发功能支持电平触发、斜率触发、时间触发等多种模式，可精准捕捉瞬态信号（如电机启动、变频器切换），配合记录仪与示波器功能，实现信号的时域与频域联合分析。
关键技术参数表（基于官方权威资料整理）
| 技术参数 | 具体规格 |
| 测量通道 | 最多3个功率模块（可扩展），支持单相、三相（W2/W3模式）、多通道独立测量 |
| 电压量程 | 0.3V、1V、3V、10V、30V、100V、300V、1000V（RMS） |
| 电流量程 | 30mA、100mA、0.3A、1A、3A、10A（内置分流器）；支持外部分流器扩展至500A |
| 功率测量精度（参考条件） | ±(0.01%读数+0.02%量程)（45-65Hz，PP64模块） |
| 频率测量范围 | 0.2Hz至采样率（最高341kHz） |
| 谐波分析范围 | 0至采样率一半，支持基波至40次谐波 |
| 谐波分析模式 | FFT、DFT、STD（符合EN61000-4-7Ed2.1） |
| 积分测量功能 | 支持有功/无功/视在能量积分，正反向计量，多参数同时积分 |
| 输入阻抗 | 电压通道2MΩ/20pF；电流通道内置分流器（如10A量程时0.025Ω） |
| 接口类型 | RS232、GPIB（可选）、LAN（可选）、USB串口，支持SCPI命令 |
| 显示与控制 | 5.7英寸320×240像素背光LCD，薄膜按键，支持VNC远程控制 |
| 工作环境 | 温度5-35℃，湿度≤85%（无冷凝），海拔≤2000m |
| 校准周期 | 2年 |
| 外形尺寸（H×W×D） | 237mm×447mm×315mm |
| 净重 | 约5kg |
硬件结构与核心功能模块
（一）模块化硬件设计FLUKE Norma4000采用模块化架构，主机支持最多3个功率模块扩展，可选PP42、PP50、PP64等不同精度等级的模块。其中PP64模块精度最高，误差限制为±(0.025%读数+0.025%量程)，带宽达3MHz，适用于高精度电力电子测试；PP42模块支持20A大电流测量，带宽3MHz，适配工业变频器等大电流场景。仪器输入接口采用4mm安全插座，电压通道支持最大1000VCATII/600VCATIII输入，电流通道兼容内置分流器与外部传感器，满足不同功率等级的测量需求。
（二）核心功能解析
基础测量功能：FLUKE Norma4000可实现电压、电流、有功功率、无功功率、视在功率、功率因数、相移、阻抗等参数的实时测量，支持数字显示、矢量图、示波器曲线、记录仪等多种视图模式，直观呈现信号特性。例如，矢量图可显示电压与电流的相位关系，示波器模式可捕捉瞬态信号波形，助力故障排查。
谐波与频谱分析：仪器支持谐波次数显示（H0-H40）、总谐波失真（THD）、谐波含量（HC）等参数计算，FFT模式适用于宽频率范围分析，DFT模式精准提取基波分量，STD模式满足工业电磁兼容测试的合规要求。通过图形与表格两种视图，可清晰展示各次谐波的幅值与相位，支持数据导出与报告生成。
积分与能量测量：适用于电能表校准、电机能效测试等场景，可配置积分时间、触发条件，支持多通道能量同步计量。积分数据可存储至仪器4MB内存，或通过接口导出至电脑，配合NORMAView软件生成标准化报告。
扩展处理接口（可选）：通过NORMAProcessIF接口，可接入转矩、转速传感器，实现电动机机械功率与电气功率的同步测量，计算效率、滑差等参数，适配新能源汽车电机控制器、工业电机等测试场景。接口支持8路模拟/数字输入、4路模拟输出，可扩展多电机同步测试功能。
软件与自动化支持：搭配NORMAView软件，可实现远程控制、数据采集、自动化测试流程编辑。软件支持Motor、Harmonic、Storage等插件，Motor插件可配置电机参数与传感器校准，Harmonic插件强化谐波分析功能，Storage插件支持大批量数据存储与离线分析。
（三）操作与配置特性
FLUKE Norma4000的操作流程简洁规范，支持15组用户自定义配置存储，可快速调用常用测试场景参数。仪器内置多种测量模式（如W2双功率表法、W3三功率表法），适配单相、三相三线/四线制系统测量。通过前面板按键或远程命令，可配置采样率、滤波器、触发条件等参数，普通操作人员经简单培训即可独立操作。
典型应用场景
（一）新能源汽车领域在新能源汽车电机控制器、OBC（车载充电机）、DC-DC转换器测试中，FLUKE Norma4000可精准测量输入输出电压、电流、功率，分析谐波畸变与能效水平。其宽电压量程（0.3V-1000V）适配电池包与高压部件测试，大电流扩展能力满足电机启动峰值电流测量，谐波分析功能可评估设备对车载电网的电磁干扰，为产品研发与合规检测提供数据支撑。
（二）工业变频器与电机测试
工业变频器的输出电压、电流含丰富谐波成分，FLUKE Norma4000的FFT/DFT谐波分析功能可精准捕捉各次谐波含量，评估变频器的输出波形质量。配合处理接口扩展，可同步测量电机的转矩、转速与机械功率，计算电机效率与滑差，适用于变频器能效等级评估、电机调速系统优化等场景，帮助企业提升设备运行效率与可靠性。
（三）电力电子研发与生产
在逆变器、整流器、开关电源等电力电子器件研发中，FLUKE Norma4000的高精度测量能力可验证器件的功率转换效率、动态响应特性与谐波抑制能力。其高速采样与瞬态触发功能，可捕捉开关器件的电压电流尖峰，助力电路拓扑优化；多通道同步测量支持输入输出参数对比，为研发迭代提供精准数据。生产环节中，仪器可作为质量检测工具，快速筛查不合格产品，提升生产效率。
FLUKE Norma4000高精度功率分析仪
各级计量院与第三方校准机构可利用FLUKE Norma4000开展电能表、功率传感器、变频器等设备的校准工作。仪器的高精度（±0.01%读数）与可追溯性，符合计量校准的严苛要求，支持多温度点与多功率点校准，配合积分功能可实现电能表的误差校准，校准数据可通过软件导出，生成符合ISO标准的校准报告。
FLUKE Norma4000高精度功率分析仪以模块化设计、高测量精度、丰富功能与灵活扩展性，成为跨行业功率测量的核心设备。其基于有效值积分、FFT谐波分析、同步采样的测试原理，确保了从直流到高频交流信号的精准测量；模块化硬件与可扩展接口，适配新能源、工业控制、电力电子、计量校准等多场景需求；搭配NORMAView软件与远程控制功能，实现了测量流程的自动化与数据追溯。
在工业智能化与新能源产业快速发展的背景下，FLUKE Norma4000不仅为企业提供了可靠的测量工具，更助力其提升产品质量、优化能效水平、满足合规要求。凭借2年校准周期、稳定的工作性能与人性化的操作设计，FLUKE Norma4000成为工业生产与科研实验中不可或缺的精准测量伙伴，为各行业的高质量发展提供坚实的技术支撑。
