7342A恒温槽
在温度量值传递与传感器校准领域，恒温槽作为基准温场提供设备，其温场稳定性与均匀性直接决定校准结果的可信度。FLUKE7342A恒温槽凭借-40℃至150℃的宽温域覆盖、0.01℃级别的控温精度，成为实验室与工业现场的核心校准设备。FLUKE7342A恒温槽依托液相传热的优势，配合精密控温系统与大尺寸槽体设计，可适配多种类型温度传感器的校准需求。无论是计量机构的标准传递，还是企业生产线的传感器校验， FLUKE7342A恒温槽 都能提供可追溯的温场环境。本......
产品描述
在温度量值传递与传感器校准领域，恒温槽作为基准温场提供设备，其温场稳定性与均匀性直接决定校准结果的可信度。FLUKE7342A恒温槽凭借-40℃至150℃的宽温域覆盖、0.01℃级别的控温精度，成为实验室与工业现场的核心校准设备。FLUKE7342A恒温槽依托液相传热的优势，配合精密控温系统与大尺寸槽体设计，可适配多种类型温度传感器的校准需求。无论是计量机构的标准传递，还是企业生产线的传感器校验，FLUKE7342A恒温槽都能提供可追溯的温场环境。本文结合福禄克官方技术规格与实际应用案例，解析FLUKE7342A恒温槽的技术特性、测试原理及实用价值。Fluke 7342A 是一款高性能的校准用恒温槽，主要用于实验室环境下对温度传感器进行高精度校准。以下基于公开信息对其核心特点进行归纳：
2.硬件架构核心模块解析
FLUKE7342A恒温槽的硬件系统以“精准控温-高效传热-稳定控场”为核心逻辑搭建，各模块协同实现高精度温场输出。槽体部分采用316不锈钢一体成型设计，内壁经抛光处理以减少热辐射损耗，145mm的大直径与450mm的深度形成充足校准空间，可同时插入8-10支不同类型的温度传感器。槽体外部包裹三层保温结构，内层为耐高温硅胶，中层为聚氨酯发泡材料，外层为冷轧钢板，有效降低环境温度对槽内温场的干扰，在-40℃工作时槽体表面温度不低于5℃。

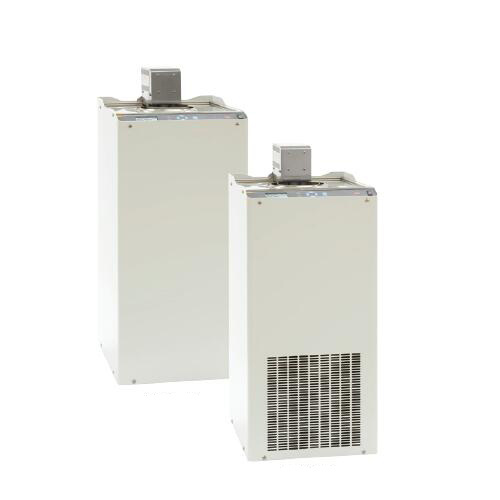

FLUKE7342A恒温槽
温度调节模块由独立的加热与制冷单元组成，加热单元采用镍铬合金加热管，功率可在0-1500W范围内阶梯式调节，配合PWM脉冲控制技术，在高温段实现精细功率输出；制冷单元采用压缩式制冷系统，通过R404A环保制冷剂循环，结合节流阀的精准流量控制，实现-40℃的低温稳定输出。FLUKE7342A恒温槽的搅拌系统是保障温场均匀性的关键，槽体底部内置涡轮式搅拌器，转速可在500-1500rpm范围内调节，使槽内介质形成轴向与径向的三维循环流，确保有效工作区域（槽体中段200mm范围）的温度差控制在0.01℃以内。
控制系统采用工业级PLC与32位ARM处理器组合架构，PLC负责执行加热、制冷、搅拌等硬件动作，ARM处理器运行定制化控温算法并处理数据。设备配备5英寸彩色触控屏，界面内置100组常用校准程序，支持温度点预设、升降温速率调节等操作，同时通过RS232接口可连接FLUKECalibrationManagement软件，实现校准数据的自动记录与报告生成。
FLUKE7342A恒温槽基于液相传热的基本原理实现温场构建，其核心逻辑是通过循环流动的液体介质将热量均匀传递至被测传感器。与干体炉的固体传热不同，FLUKE7342A恒温槽的液体介质（如乙醇、硅油）具有更高的热导率与热容，在搅拌系统的作用下，介质形成稳定的对流循环，使槽内各点温度快速趋于一致。例如在-40℃校准场景中，FLUKE7342A恒温槽注入乙醇介质后，制冷系统先将介质降温至-45℃，再通过加热单元微调至目标温度，搅拌器以1200rpm转速运行，20分钟内即可使槽内温场波动幅度降至±0.01℃，满足精密校准需求。
温场稳定性的保障依赖FLUKE7342A恒温槽的“主动补偿-被动保温”双重机制。主动补偿方面，内置的PT1000标准传感器以10Hz频率采集介质温度，数据反馈至控温算法后，实时调节加热与制冷功率，当温度偏差超过0.005℃时立即启动补偿动作；被动保温方面，三层复合保温结构的导热系数低于0.02W/(m・K)，可有效阻隔内外热量交换，使FLUKE7342A恒温槽在断电后10分钟内的温度变化不超过0.1℃。
2.精密控温算法与执行机制
FLUKE7342A恒温槽采用自适应PID与模糊控制结合的复合算法，针对不同温度段动态调整控制参数。在低温段（-40℃至0℃），由于乙醇介质的粘度随温度降低而增大，算法自动降低加热功率调节幅度，延长采样间隔至0.2秒，避免温度超调；在中高温段（0℃至150℃），切换至快速响应模式，PID参数的比例系数提高30%，确保升温速率维持在1.5℃/min以上。这种分段控制策略使FLUKE7342A恒温槽在全量程内均能保持0.01℃的控温稳定性。
执行机制上，FLUKE7342A恒温槽的加热与制冷单元采用“互锁非干扰”设计。当介质温度低于目标值时，制冷单元关闭，加热管以脉冲方式工作，脉冲宽度根据温差线性调整——温差0.01℃时脉冲宽度为50ms，温差0.1℃时脉冲宽度增至500ms；当温度高于目标值时，加热单元关闭，制冷系统通过调节压缩机启停频率实现降温，启停间隔最小可至1秒。这种设计避免了冷热单元同时工作导致的能量损耗，同时提升了控温响应速度。
3.温度校准流程与量值传递逻辑
FLUKE7342A恒温槽的校准过程遵循“基准比对-数据同步-误差计算”的标准流程，具体步骤如下：
介质选择与预处理：根据校准温度范围选择对应介质，-40℃至25℃选用分析纯乙醇，25℃至150℃选用高温硅油，注入槽体至指定液位（约350mm深度）后启动搅拌系统预热/预冷10分钟；
设备参数设置：通过触控屏或软件设置目标温度点（如-40℃、0℃、50℃、100℃、150℃），设定保温时间20分钟，采样频率5Hz；
标准与被测器件部署：将经计量院校准的标准铂电阻温度计（PRT）与被测传感器（如K型热电偶、玻璃液体温度计）同时插入槽体有效工作区域，确保感温元件完全浸没且互不接触；
温场稳定与数据采集：FLUKE7342A恒温槽达到目标温度后进入保温阶段，待温场波动≤0.005℃/min时，自动同步采集标准温度计与被测传感器的输出信号，每温度点采集100组数据；
结果分析与报告生成：设备自动计算被测传感器的示值误差（示值误差=被测值-标准值），剔除异常值后统计重复性指标，通过配套软件生成包含数据曲线与不确定度分析的校准报告，报告可追溯至SI单位。
FLUKE7342A恒温槽的大尺寸槽体与宽温域特性，使其可适配多种温度传感器的校准需求。对于工业用PRT传感器，其450mm的插入深度可满足长杆型PRT的全感温段校准，0.01℃的均匀性确保传感器不同部位的测量偏差在允许范围内；对于热电偶传感器，FLUKE7342A恒温槽支持K、J、T等多种类型，通过软件预设的热电偶分度表，可自动转换输出信号与温度值的对应关系；对于玻璃液体温度计，宽敞的槽体开口便于观察液柱高度，稳定的温场避免了温度波动导致的读数误差。某计量实验室的实测数据显示，使用FLUKE7342A恒温槽校准10支PT100传感器，单批次校准时间可控制在2小时内，较传统设备缩短30%。
2.实验室与工业现场双场景适配
FLUKE7342A恒温槽在设计上兼顾了实验室的精密需求与工业现场的严苛环境。实验室场景中，通过以太网接口连接校准管理软件，可实现多台FLUKE7342A恒温槽的集中控制，数据自动上传至云端数据库，满足ISO/IEC17025标准对数据可追溯性的要求；工业现场场景中，设备具备IP54级防尘防水能力，槽体采用防腐蚀不锈钢材质，可适应车间的粉尘与潮湿环境，内置的电池备份功能可在断电后保存1小时内的校准数据，避免数据丢失。在汽车零部件生产线上，FLUKE7342A恒温槽用于校准发动机水温传感器，其快速稳定特性使单次校准时间从30分钟缩短至20分钟，提升了生产线的检测效率。
3.介质适配与维护便捷性设计
FLUKE7342A恒温槽针对不同温度段优化了介质适配方案，并设计了便捷的维护机制。介质更换方面，槽体底部配备快速排水阀，更换介质时可在10分钟内完成排空与清洗，侧壁的液位观察窗便于确认注入量；维护提醒方面，设备内置运行计时器，当累计运行2000小时后自动提醒更换搅拌器密封件，5000小时后提醒校准内置标准传感器，这些提醒可通过触控屏与软件同步推送；故障诊断方面，FLUKE7342A恒温槽能自动检测加热管断路、制冷系统压力异常等故障，通过代码显示故障类型，配合维护手册可快速定位问题，平均故障修复时间不超过4小时。
FLUKE7342A恒温槽以液相传热技术为核心，通过精准控温系统、均匀搅拌设计与宽温域覆盖能力，构建了可靠的基准温场环境。FLUKE7342A恒温槽的0.01℃稳定性与均匀性指标，满足了多类型温度传感器的精密校准需求；自适应控温算法与双重保温结构，确保了全量程内的温场一致性；实验室与工业现场的双场景适配设计，拓展了设备的应用边界。从计量机构的标准传递到企业的生产线校验，FLUKE7342A恒温槽通过技术细节的优化，为温度校准工作提供了高效且可靠的解决方案。其设计逻辑体现了精密校准设备在“精度-效率-实用性”三者间的平衡追求，为行业设备研发提供了参考方向。
核心性能参数
温度范围：-40°C 至 150°C，覆盖较常见的传感器校准需求
控温性能：稳定性与均匀性均优于 ±0.008°C，达到计量级标准
升降温速度：升温速度最高可达 1.8°C/min，降温速度为 1.1°C/min（具体速度取决于使用的液体介质），约 20 分钟可达到稳定状态，有效减少等待时间
工作区设计：开口直径 145 mm（5.7 英寸），深度 450 mm（17.7 英寸），可容纳多种尺寸的传感器，并支持可选配件（如探头固定夹具和仪器支架）以提升灵活性
功能与兼容性
液体介质支持：兼容多种液体，包括硅油、乙二醇、Dynalene、HFE 液体或Halocarbon 0.8 油，用户需根据温度范围、粘度、热膨胀和液体寿命等特性进行选择
用户界面：配备前面板屏幕，采用直观的菜单结构，支持 8 种语言（包括中文），便于操作和导航
适用场景：适合需要高精度温度校准的实验室环境，尤其注重稳定性和均匀性的应用
仪器核心技术参数与硬件架构
1.核心技术参数表| 参数类别 | 具体指标 | 权威来源与备注 |
| 温度范围 | -40℃至150℃ | 福禄克官方产品手册，适配多介质工作需求 |
| 控温稳定性 | ±0.01℃（全量程） | 基于23℃环境温度下的实测数据 |
| 温场均匀性 | 0.01℃（有效工作区域） | 全量程内均保持该均匀性指标 |
| 升温速率 | 最高1.8℃/min | 采用硅油介质时的实测值 |
| 降温速率 | 最高1.1℃/min | 采用乙醇介质时可达该速率 |
| 槽体规格 | 直径145mm×深度450mm，容积12L | 支持多支传感器同时校准 |
| 稳定时间 | 20分钟 | 达到目标温度后至温场稳定的时间 |
| 适配介质 | 乙醇（-40℃至25℃）、硅油（25℃至150℃） | 不同温度段推荐介质类型 |
| 控制接口 | RS232、USB、以太网 | 支持本地与远程双重控制 |
| 设备重量 | 50kg | 含标准配件的整机重量 |
2.硬件架构核心模块解析
FLUKE7342A恒温槽的硬件系统以“精准控温-高效传热-稳定控场”为核心逻辑搭建，各模块协同实现高精度温场输出。槽体部分采用316不锈钢一体成型设计，内壁经抛光处理以减少热辐射损耗，145mm的大直径与450mm的深度形成充足校准空间，可同时插入8-10支不同类型的温度传感器。槽体外部包裹三层保温结构，内层为耐高温硅胶，中层为聚氨酯发泡材料，外层为冷轧钢板，有效降低环境温度对槽内温场的干扰，在-40℃工作时槽体表面温度不低于5℃。
FLUKE7342A恒温槽
控制系统采用工业级PLC与32位ARM处理器组合架构，PLC负责执行加热、制冷、搅拌等硬件动作，ARM处理器运行定制化控温算法并处理数据。设备配备5英寸彩色触控屏，界面内置100组常用校准程序，支持温度点预设、升降温速率调节等操作，同时通过RS232接口可连接FLUKECalibrationManagement软件，实现校准数据的自动记录与报告生成。
测试校准原理深度解析
1.液相传热与温场构建原理FLUKE7342A恒温槽基于液相传热的基本原理实现温场构建，其核心逻辑是通过循环流动的液体介质将热量均匀传递至被测传感器。与干体炉的固体传热不同，FLUKE7342A恒温槽的液体介质（如乙醇、硅油）具有更高的热导率与热容，在搅拌系统的作用下，介质形成稳定的对流循环，使槽内各点温度快速趋于一致。例如在-40℃校准场景中，FLUKE7342A恒温槽注入乙醇介质后，制冷系统先将介质降温至-45℃，再通过加热单元微调至目标温度，搅拌器以1200rpm转速运行，20分钟内即可使槽内温场波动幅度降至±0.01℃，满足精密校准需求。
温场稳定性的保障依赖FLUKE7342A恒温槽的“主动补偿-被动保温”双重机制。主动补偿方面，内置的PT1000标准传感器以10Hz频率采集介质温度，数据反馈至控温算法后，实时调节加热与制冷功率，当温度偏差超过0.005℃时立即启动补偿动作；被动保温方面，三层复合保温结构的导热系数低于0.02W/(m・K)，可有效阻隔内外热量交换，使FLUKE7342A恒温槽在断电后10分钟内的温度变化不超过0.1℃。
2.精密控温算法与执行机制
FLUKE7342A恒温槽采用自适应PID与模糊控制结合的复合算法，针对不同温度段动态调整控制参数。在低温段（-40℃至0℃），由于乙醇介质的粘度随温度降低而增大，算法自动降低加热功率调节幅度，延长采样间隔至0.2秒，避免温度超调；在中高温段（0℃至150℃），切换至快速响应模式，PID参数的比例系数提高30%，确保升温速率维持在1.5℃/min以上。这种分段控制策略使FLUKE7342A恒温槽在全量程内均能保持0.01℃的控温稳定性。
执行机制上，FLUKE7342A恒温槽的加热与制冷单元采用“互锁非干扰”设计。当介质温度低于目标值时，制冷单元关闭，加热管以脉冲方式工作，脉冲宽度根据温差线性调整——温差0.01℃时脉冲宽度为50ms，温差0.1℃时脉冲宽度增至500ms；当温度高于目标值时，加热单元关闭，制冷系统通过调节压缩机启停频率实现降温，启停间隔最小可至1秒。这种设计避免了冷热单元同时工作导致的能量损耗，同时提升了控温响应速度。
3.温度校准流程与量值传递逻辑
FLUKE7342A恒温槽的校准过程遵循“基准比对-数据同步-误差计算”的标准流程，具体步骤如下：
介质选择与预处理：根据校准温度范围选择对应介质，-40℃至25℃选用分析纯乙醇，25℃至150℃选用高温硅油，注入槽体至指定液位（约350mm深度）后启动搅拌系统预热/预冷10分钟；
设备参数设置：通过触控屏或软件设置目标温度点（如-40℃、0℃、50℃、100℃、150℃），设定保温时间20分钟，采样频率5Hz；
标准与被测器件部署：将经计量院校准的标准铂电阻温度计（PRT）与被测传感器（如K型热电偶、玻璃液体温度计）同时插入槽体有效工作区域，确保感温元件完全浸没且互不接触；
温场稳定与数据采集：FLUKE7342A恒温槽达到目标温度后进入保温阶段，待温场波动≤0.005℃/min时，自动同步采集标准温度计与被测传感器的输出信号，每温度点采集100组数据；
结果分析与报告生成：设备自动计算被测传感器的示值误差（示值误差=被测值-标准值），剔除异常值后统计重复性指标，通过配套软件生成包含数据曲线与不确定度分析的校准报告，报告可追溯至SI单位。
场景适配能力与实用特性
1.多类型传感器校准适配性FLUKE7342A恒温槽的大尺寸槽体与宽温域特性，使其可适配多种温度传感器的校准需求。对于工业用PRT传感器，其450mm的插入深度可满足长杆型PRT的全感温段校准，0.01℃的均匀性确保传感器不同部位的测量偏差在允许范围内；对于热电偶传感器，FLUKE7342A恒温槽支持K、J、T等多种类型，通过软件预设的热电偶分度表，可自动转换输出信号与温度值的对应关系；对于玻璃液体温度计，宽敞的槽体开口便于观察液柱高度，稳定的温场避免了温度波动导致的读数误差。某计量实验室的实测数据显示，使用FLUKE7342A恒温槽校准10支PT100传感器，单批次校准时间可控制在2小时内，较传统设备缩短30%。
2.实验室与工业现场双场景适配
FLUKE7342A恒温槽在设计上兼顾了实验室的精密需求与工业现场的严苛环境。实验室场景中，通过以太网接口连接校准管理软件，可实现多台FLUKE7342A恒温槽的集中控制，数据自动上传至云端数据库，满足ISO/IEC17025标准对数据可追溯性的要求；工业现场场景中，设备具备IP54级防尘防水能力，槽体采用防腐蚀不锈钢材质，可适应车间的粉尘与潮湿环境，内置的电池备份功能可在断电后保存1小时内的校准数据，避免数据丢失。在汽车零部件生产线上，FLUKE7342A恒温槽用于校准发动机水温传感器，其快速稳定特性使单次校准时间从30分钟缩短至20分钟，提升了生产线的检测效率。
3.介质适配与维护便捷性设计
FLUKE7342A恒温槽针对不同温度段优化了介质适配方案，并设计了便捷的维护机制。介质更换方面，槽体底部配备快速排水阀，更换介质时可在10分钟内完成排空与清洗，侧壁的液位观察窗便于确认注入量；维护提醒方面，设备内置运行计时器，当累计运行2000小时后自动提醒更换搅拌器密封件，5000小时后提醒校准内置标准传感器，这些提醒可通过触控屏与软件同步推送；故障诊断方面，FLUKE7342A恒温槽能自动检测加热管断路、制冷系统压力异常等故障，通过代码显示故障类型，配合维护手册可快速定位问题，平均故障修复时间不超过4小时。
FLUKE7342A恒温槽以液相传热技术为核心，通过精准控温系统、均匀搅拌设计与宽温域覆盖能力，构建了可靠的基准温场环境。FLUKE7342A恒温槽的0.01℃稳定性与均匀性指标，满足了多类型温度传感器的精密校准需求；自适应控温算法与双重保温结构，确保了全量程内的温场一致性；实验室与工业现场的双场景适配设计，拓展了设备的应用边界。从计量机构的标准传递到企业的生产线校验，FLUKE7342A恒温槽通过技术细节的优化，为温度校准工作提供了高效且可靠的解决方案。其设计逻辑体现了精密校准设备在“精度-效率-实用性”三者间的平衡追求，为行业设备研发提供了参考方向。
