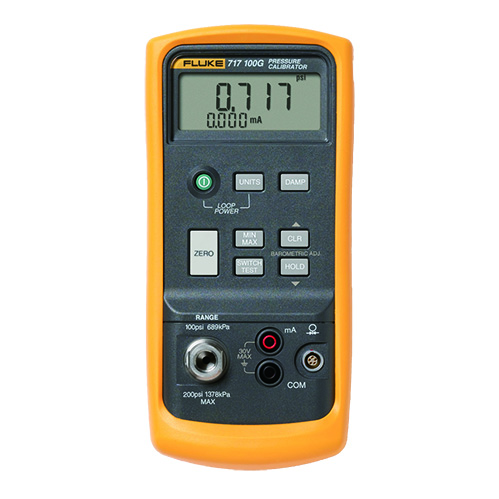

FLUKE717压力校验仪是福禄克推出的便携式压力校准设备，专为工业领域压力仪表的精准校验设计，可实现压力信号的生成、测量与电信号同步校验功能，适配压力表、压力变送器、压力开关等多种设备的校准需求。在石油化工、电力能源、市政供水等场景中，FLUKE717压力校验仪承担着设备精度核查、故障诊断与周期校准的核心任务，其0.05%满量程的压力测量准确度与24V回路供电能力，使其能满足不同精度等级压力仪表的调试需求。相较于传统压力校准工具，FLUKE717压力校验仪集成了压力发生、信号测量与电源供给功能，大幅简化现场操作流程。本文基于压力校验仪通用技术标准与福禄克产品安全规范，系统拆解FLUKE717压力校验仪的测试原理与技术价值。FLUKE 717 系列压力校准器是福禄克（Fluke）公司推出的一款高精度、便携式压力校验工具，广泛应用于工业过程控制、仪表校准等领域。以下为其核心信息及市场参考：

核心测试原理：压力与电信号的协同校准逻辑

FLUKE717压力校验仪的测试原理建立在“压力精准发生-多参数同步测量-闭环校准控制”的技术体系上，通过机械结构与电子电路的协同工作，实现压力仪表的全参数校验。
压力生成原理聚焦于可控压力信号的稳定输出。FLUKE717压力校验仪内置精密压力发生模块，根据量程不同分为内置泵与外部压力源适配两种模式：对于低量程型号，通过手动活塞或微型电动泵压缩介质（气体或液体），调节压力至目标值，配合压力补偿阀消除波动；对于高量程型号，可适配外部压力源，通过仪器内部压力调节器实现精准控制。压力信号的稳定性由内置压力反馈传感器保障，实时监测输出压力并反馈至控制单元，偏差超过0.02%满量程时自动调节，确保输出压力的长期稳定。这种设计可模拟工业现场的实际压力环境，用于校验压力仪表的测量精度。 参数测量原理采用“压力-电信号”同步检测技术。压力测量环节，FLUKE717压力校验仪搭载高精度电容式压力传感器，该传感器受压力作用时电容值发生变化，通过信号调理电路转换为电压信号，再经16位模数转换芯片（ADC）转化为数字量，最终以5位数字形式显示，测量准确度达0.05%满量程。电信号测量原理与回路校验仪类似，通过精密分流电阻测量电流（0~25mA量程，准确度0.03%读数+0.02%满量程），通过高输入阻抗电路测量电压，可同步检测压力变送器的输出电信号，实现“压力输入-电信号输出”的关联性校验。
闭环校准原理是FLUKE717的核心技术特色。校准时，先通过压力生成模块输出标准压力信号至被校仪表，同时启动仪器的测量功能：一方面检测实际输出压力值，另一方面测量被校仪表的反馈信号（如4~20mA电流），微处理器将标准值与测量值进行比对，计算偏差并生成校准报告。对于智能压力变送器，FLUKE717的24VDC回路电源可直接为设备供电，配合内置HART通讯模块（部分型号），实现校准参数的数字化调整，无需手动操作变送器旋钮，校准效率提升显著。

关键技术参数：基于权威标准的性能解析

FLUKE717压力校验仪的技术优势集中体现在压力精度、功能集成与环境适配性上，核心参数符合工业压力校准设备通用规范，具体特性及技术逻辑如下表所示：


核心参数分类	具体指标规格	技术逻辑与权威依据	实际应用价值
压力测量/输出	量程-0.1~100MPa（按模块可选），准确度0.05%F.S，分辨率0.001%F.S	采用电容式压力传感器 温度漂移±0.01%F.S/℃	适配绝压、表压、差压等多种类型仪表校准 满足精密压力测量需求
电信号测量/输出	电流0~25mA（准确度0.03%RD+0.02%F.S） 电压0~30V（准确度0.02%RD+0.01%F.S），24VDC回路电源（≤30mA）	基于精密运算放大器与低温漂电阻设计 输出阻抗＜1Ω	同步校验压力变送器的电信号输出精度 无需额外配置电源与万用表
功能特性	支持8种压力单位切换，四排LCD显示，自动识别压力模块，RS232通讯接口	模块化设计支持带电拔插压力模块 通讯接口兼容校准管理软件	适配不同地区单位习惯 便于数据记录与追溯，提升校准流程标准化水平
供电与续航	内置可充电镍氢电池，连续工作12小时，支持220VAC充电	低功耗电路设计 待机电流＜5mA 具备电池电量实时监测功能	满足全天现场作业需求 适配无外接电源的户外校准场景
安全与环境适应性	安全标准CSAC22.2No.1010.1:1992 防护等级IP40，工作温度0~50℃	外壳采用ABS工程塑料 具备过压保护与过载保护功能 适应多尘、振动工业环境	可在车间、户外等复杂场景安全使用 降低环境因素对校准精度的影响

典型校准流程：基于FLUKE717的实操解析

FLUKE717压力校验仪的操作流程围绕“准备-校准-核验”三个阶段展开，每个环节的操作规范直接影响校准精度，具体步骤结合工业现场实践如下：
校准准备阶段需完成设备检查与连接。首先检查FLUKE717压力校验仪的外观与状态：确认外壳无破损，压力接口无泄漏，开机后通过自诊断功能检查传感器与电路是否正常。根据被校仪表类型选择适配压力模块，例如校准0~1MPa压力表时，安装对应量程的表压模块，模块接口采用标准M20×1.5螺纹，连接时需缠绕生料带确保密封。接线环节，若校准无源压力变送器，将FLUKE717的“24VOUT”与“mAIN”接口分别连接变送器的电源端与信号端，实现“供电-测量”一体化连接；若校准普通压力表，则仅需通过压力软管连接仪器与被校表即可。
核心校准阶段采用“三点校准法”确保精度。以压力变送器校准为例，先进入FLUKE717的“压力输出”模式，设定零点压力（如0kPa），待压力稳定后记录仪器显示的标准电流值与变送器输出值，若偏差超允许范围，通过仪器的“校准”功能调整变送器零点。随后依次设定25%、50%、75%、100%满量程压力（如250kPa、500kPa等），重复上述操作，重点核查线性度偏差。校准过程中，FLUKE717的四排LCD屏幕可同时显示设定压力、实际压力、被校仪表输出电流与压力单位，无需反复切换界面，提升操作效率。对于压力开关校准，需通过仪器逐步升压至开关动作压力，记录动作值与复位值，计算差值是否符合要求。
校准核验与数据处理阶段保障结果可靠。校准完成后，采用“反向核验法”验证精度：从满量程压力逐步降至零点，每25%量程记录一次数据，与正向校准数据比对，偏差应控制在0.05%满量程以内。通过FLUKE717的RS232接口连接电脑，利用校准管理软件导出数据并生成校准报告，报告包含校准日期、仪器编号、被校设备信息与偏差数据，符合工业计量管理要求。最后关闭仪器压力输出，释放残余压力，拆除连接管路，清洁压力接口后存放于专用工具箱中。

维护与精度保障：延长仪器寿命的核心策略

FLUKE717压力校验仪的长期精准运行依赖规范的维护与周期校准，结合其技术特性需遵循三大原则。
压力模块维护是精度保障的关键。每次更换压力模块后，需对接口进行清洁，避免杂质进入影响密封性能；对于液体压力校准，使用后需用无水乙醇冲洗压力管路，防止介质残留腐蚀传感器；长期不使用时，应将模块卸下并安装保护帽，存放于干燥环境中。某化工企业因模块接口杂质未清理，导致校准偏差增至0.2%，清洁后恢复至0.05%的标准水平。
周期校准需遵循计量规程要求。根据JJG875-2019《数字压力计检定规程》，FLUKE717压力校验仪需每年送专业计量机构校准，校准项目包括压力示值误差、重复性、稳定性与电信号测量精度。计量机构使用更高精度的标准压力源（如0.01%满量程等级）进行多点校准，若偏差超出允许范围，通过调整仪器内部校准系数修正。定期校准可确保仪器始终处于合格状态，避免因精度漂移导致被校设备失准。
操作规范与环境控制降低人为误差。使用FLUKE717时需注意：压力输出时缓慢调节，避免瞬间压力冲击损坏传感器；测量腐蚀性介质时需加装隔离装置，防止传感器腐蚀；在振动环境中使用时，需通过专用支架固定仪器，减少振动对测量的影响。此外，仪器应避免阳光直射与剧烈碰撞，工作环境温度超出0~50℃时，需采取降温或保暖措施，确保压力传感器工作稳定。

FLUKE717压力校验仪以“高精度压力控制+多参数同步测量”的核心优势，成为工业压力校准领域的实用工具。其测试原理依托精密压力传感器与闭环控制技术实现，0.05%的压力准确度与24V回路供电功能，精准匹配压力变送器、压力表等设备的校准需求。从技术参数来看，模块化设计适配多量程需求，长续航与环境适应性满足现场作业痛点，便捷操作降低人员使用门槛。遵循规范的校准与维护流程，可充分发挥其性能价值。作为福禄克压力校准系列的代表性产品，FLUKE717压力校验仪不仅提升了工业压力校准的效率与精度，更为压力仪表的可靠运行提供了重要保障。
