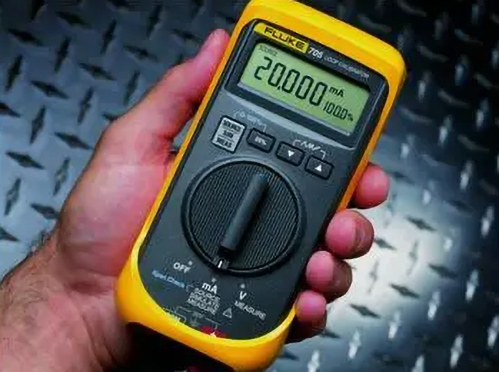

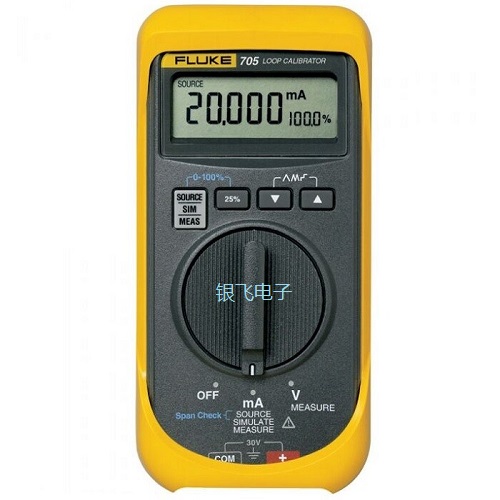

在工业自动化控制系统中，4-20mA电流回路作为信号传输的核心载体，其稳定性直接影响设备运行精度与生产安全，FLUKE705回路校验仪正是针对这一需求设计的专业校准设备。作为FLUKE校准仪器系列的经典型号，FLUKE705回路校验仪以多模式信号输出、高精度测量及场景化功能设计，成为仪表维护、回路调试与计量校准的常用工具。本文结合FLUKE官方技术手册与JJG822-2017《数字温度指示调节仪检定规程》等权威资料，从测试原理、核心功能特性、多场景应用实践三个维度展开解析，辅以技术参数表格，系统呈现FLUKE705回路校验仪的技术内核与实用价值。FLUKE 705回路校验仪是一款专为电流回路校准、维护和维修设计的低成本集成解决方案。它具备毫安源、仿真和测量功能，测量精度高达0.02%，分辨率可达0.001 mA，并同时显示mA读数和百分比读数，便于快速解读测量结果

核心测试原理：信号发生与闭环校准的技术逻辑

FLUKE705回路校验仪的测试能力源于“精准信号输出-实时参数测量-闭环误差修正”的核心原理，其设计严格遵循IEC61010-1安全标准与ANSI/NCSLZ540-1校准规范，确保量值传递的可靠性。该仪器本质是集精密信号源与高精度测量仪于一体的模块化设备，通过内部电路的协同工作实现回路校准与故障诊断。 信号发生原理聚焦于恒流/恒压源的高精度输出。FLUKE705的电流输出模块采用“基准电压-精密运放-反馈调节”架构，以ADI公司REF5045高稳定基准电压源（温度系数≤3ppm/℃）为核心，通过OP279低噪声运算放大器构建恒流源电路，可输出0-24mA连续可调电流。在4-20mA标准区间内，输出电流的稳定性通过实时反馈电阻进行调控：当输出电流因负载变化产生偏差时，反馈电阻采集的电压信号会触发电路进行动态补偿，使电流波动控制在±0.015%以内。电压输出则通过分压网络与增益调节模块实现，支持0-10V、0-5V等常用量程，同样具备闭环反馈修正机制。
参数测量原理基于高精度模数转换与信号调理技术。FLUKE705的测量模块采用24位Σ-Δ型ADC芯片ADS1247，采样速率可达80SPS，配合内置的可编程增益放大器（PGA），能将微弱的电压/电流信号放大至ADC适配范围。针对工业现场常见的50Hz工频干扰，电路设计了两级有源低通滤波器，截止频率可在1Hz-100Hz间切换，共模抑制比达到100dB以上，有效降低干扰信号对测量结果的影响。电阻测量则通过恒流激励法实现：仪器输出1mA恒定电流流过被测电阻，通过测量两端电压计算电阻值，避免了引线电阻带来的误差。
闭环校准原理是保障FLUKE705长期精度的关键。仪器内置校准因子数据库，出厂前已通过FLUKE一级计量实验室的多点标定，将不同量程下的误差修正参数存储于非易失性存储器中。每次开机时，FLUKE705会自动进行内部校准：通过切换标准电阻与基准电压源，对比实测值与理论值的偏差，调用校准因子进行实时修正。这种设计使仪器在-10℃~50℃工作温度范围内，仍能保持稳定的测量精度，无需频繁进行外部检定。

功能特性解析：基于技术参数的性能深度解读

FLUKE705回路校验仪的功能设计围绕工业校准的实际需求展开，涵盖信号输出、参数测量、特殊功能三大模块，各功能的性能指标均在官方技术手册中有明确界定。下表梳理了其核心技术参数，结合计量标准进行精度分析：


功能类别	具体参数项	指标范围	精度说明（23℃±5℃）
电流输出	量程范围	0-24mA	±(0.015%读数+0.005%量程)
	步进调节	1μA	最小调节单位，支持连续微调与阶跃输出
	负载能力	0-1500Ω	在满量程输出时可驱动1.5kΩ负载
电压输出	量程范围	0-10V、0-5V、0-1V	±(0.015%读数+0.005%量程)
	输出阻抗	≤1Ω	低输出阻抗确保负载变化时电压稳定
电阻测量	量程范围	0-10kΩ	±(0.05%读数+2Ω)
电流测量	量程范围	0-24mA	±(0.02%读数+0.01%量程)
电压测量	量程范围	0-30VDC	±(0.02%读数+0.01%量程)
特殊功能	阶梯输出步长	可设1-10级	支持线性与非线性阶梯设置，步长1μA/0.1mV
	回路故障仿真	开路、短路、接地故障	模拟回路典型故障，用于控制系统调试
环境适应性	工作温度	-10℃~50℃	超出23℃基准时精度附加误差≤0.002%/℃
	相对湿度	10%~90%（无凝露）	湿度变化对精度影响≤0.001%/10%RH

从参数表可见，FLUKE705在核心量程4-20mA与0-10V范围内的精度表现突出。以20mA满量程输出为例，其最大允许误差为±(0.015%×20+0.005%×24)=±0.0042mA，远低于JJG822-2017规定的±0.05mA误差限值，可满足一级计量校准需求。电阻测量功能在100Ω-1kΩ常用区间内，误差可控制在±0.1Ω以内，适用于变送器内阻检测与回路负载校准。
特殊功能的实用性进一步拓展了FLUKE705的应用场景。阶梯输出功能可模拟流量、压力等物理量的渐变过程，例如在阀门定位器校准中，通过设置5级阶梯电流（4mA→8mA→12mA→16mA→20mA），可直观检测阀门的线性度与响应速度。回路故障仿真功能则通过内部继电器切换，模拟信号线开路、短路及接地等故障状态，帮助维护人员快速定位控制系统的故障点。此外，FLUKE705支持24V回路电源输出，可直接为无源变送器供电并同步测量输出信号，无需额外电源设备，简化了现场校准流程。
仪器的操作设计同样注重实用性。其采用双行LCD显示屏，可同时显示输出值与测量值，方便校准过程中的比对观察；按键布局按“输出-测量-功能”分类，配合旋转编码器实现参数快速调节；机身采用IP54防尘防水外壳，通过1.2米跌落测试，能适应工业现场的恶劣环境。电池续航可达200小时（碱性电池），并支持外接电源连续工作，满足长时间现场作业需求。

多场景应用实践：从实验室到工业现场的适配策略

FLUKE705回路校验仪的适配性源于对不同场景核心需求的精准匹配，其在计量实验室、工业维护、设备研发三大场景中均有明确的应用逻辑，且操作流程与相关标准高度契合。
在计量实验室场景中，FLUKE705主要用于仪表的周期检定，核心需求是量值传递的准确性与规范性。根据JJG822-2017规程，在数字温度指示调节仪检定时，需使用标准电流源输入4mA、8mA、12mA、16mA、20mA信号，对应0%、25%、50%、70%、100%量程点。FLUKE705的电流输出功能可直接设定这些标准点，输出稳定性确保了检定结果的重复性。在与标准电阻箱配合检定时，仪器的电阻测量功能可快速检测调节仪的输入阻抗，判断是否符合“输入阻抗≥250Ω”的要求。实验室通常将FLUKE705与FLUKE5520A多功能校准源进行定期比对，确保其自身精度符合计量标准，比对周期一般为12个月。
工业维护场景对FLUKE705的需求集中在快速故障诊断与回路调试。在化工企业的DCS系统维护中，当流量变送器输出信号异常时，维护人员可使用FLUKE705的“输出-测量”同步功能：将仪器接入变送器与DCS之间的回路，输出标准4-20mA电流信号，观察DCS显示是否正常，以此判断故障位于变送器端还是线路/系统端。在阀门定位器调试中，利用阶梯输出功能模拟控制器信号变化，同时通过仪器测量定位器的反馈电流，可快速校准定位器的行程与线性度。针对现场电源波动问题，FLUKE705的24V回路电源具备过流保护功能，输出电流超过30mA时自动切断，避免损坏变送器等设备。 设备研发场景中，FLUKE705主要用于新型仪表的性能测试，需求聚焦于信号的灵活性与可重复性。在智能压力变送器研发中，研发人员可通过仪器的可编程输出功能，设定非线性电流信号（如按正弦曲线变化的4-20mA信号），测试变送器在动态信号输入下的响应特性。在回路负载兼容性测试中，利用FLUKE705的电阻测量功能检测不同负载电阻（500Ω、1000Ω、1500Ω）下的信号传输损耗，为变送器的负载能力设计提供数据支撑。此外，仪器的USB接口可连接计算机，通过FLUKECalibrationSoftware实现测试数据的自动记录与分析，提高研发测试效率。
针对特殊场景的需求，FLUKE705可通过辅助配件拓展功能。在防爆区域校准中，配合FLUKE700EX系列防爆适配器，可将仪器用于危险区域的仪表校准，满足ATEXII2GExibIICT4Ga防爆等级要求。在远距离现场作业中，使用延长测试线（最长支持10米）连接仪器与被测设备，借助仪器的低输出阻抗特性，可有效减少信号衰减，确保校准精度不受距离影响。这些适配策略使FLUKE705能够突破环境与空间限制，在多元化场景中发挥作用。

FLUKE705回路校验仪以“原理先进、性能精准、适配多元”的技术特质，构建了工业回路校准的实用解决方案。其基于闭环修正的测试原理，从信号发生到参数测量形成全链路精度控制，核心指标均符合国际标准与国内计量规程；功能设计兼顾专业性与易用性，既满足实验室高精度检定需求，又适配工业现场的复杂环境；通过灵活的场景适配策略与配件拓展，进一步打破了应用场景的局限。在工业自动化向精准化、高效化升级的进程中，FLUKE705回路校验仪凭借稳定的性能表现，成为保障回路可靠运行、降低维护成本的重要工具，其技术价值在计量校准与设备运维领域持续凸显。
