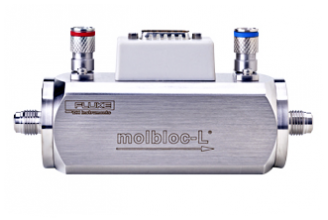

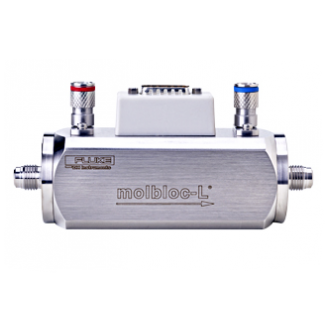

Fluke molbloc-L 层流元件
用于 1 sccm 到 100 slm 流量的层流元件 molbloc-L 是与 molbox 质量流量终端结合使用的层流元件。molbloc 流量路径位于 molbloc 内，是活塞与结合紧密的汽缸体之间的纵向环形间隙。通过调整这个间隙的尺寸，可获得不同的 molbloc 量程。对于高流量量程（1E4 尺寸及以上），需要使用配有更大活塞的更大 molbloc 机体。 特性一览 可与现有的 molbox1+ 和 molbox RFM 质量流量终端以及 COMPASS 软件结合使用。 整合了过滤器，可保护其免受污染。 完整的气体温度调节和测量。......
产品描述
用于 1 sccm 到 100 slm 流量的层流元件
molbloc-L 是与 molbox 质量流量终端结合使用的层流元件。molbloc 流量路径位于 molbloc 内，是活塞与结合紧密的汽缸体之间的纵向环形间隙。通过调整这个间隙的尺寸，可获得不同的 molbloc 量程。对于高流量量程（1E4 尺寸及以上），需要使用配有更大活塞的更大 molbloc 机体。
特性一览
- 可与现有的 molbox1+ 和 molbox RFM 质量流量终端以及 COMPASS 软件结合使用。
- 整合了过滤器，可保护其免受污染。
- 完整的气体温度调节和测量。
- 连续、实时的读数。
- 可以实现全自动。
- 无活动部件。
molbloc-L 量程
molbloc 尺寸由一些相对于标称流量阻抗的数字指定。在 250 kPa 绝压 (36 psia) 上游压力和 50 kPa (7.5 psid) 压力差的情况下，当氮气流经 molbloc 时，标称阻抗可产生标称流量量程。在实践中，molbloc 流量量程可能与标称流量量程差别很大。这些差别来自气体之间的密度和粘性之间的差别，也来自不同的 molbloc 工作压力校准选项。
技术指标：
技术指标 - 标准 molbloc-L 校准 - 与 molbox1+ 终端结合使用 |
|
| 测量更新速率 | 1 秒 |
| 范围 |
从 0 到 molbloc 满刻度，取决于气体和 molbloc 压力 取决于校准类型（请参阅第 1.2.5.1.3 节） |
| 分辨率 | 0.0015 % FS |
| 线性 |
±0.05% 读数，从 10% 到 100% FS ±0.005% FS，在 10% FS 以下 |
| 重复性 |
±0.05% 读数，从 10% 到 100% FS ±0.005% FS，在 10% FS 以下 |
| 精确度1 |
±0.07% 读数，从 10% 到 100% FS 10％ FS 下为 ±0.007％ FS |
|
稳定度2 （1 年期） |
±0.09% 读数，从 10% 到 100% FS 10％ FS 下为 ±0.009％ FS |
| 测量不确定度3 |
±0.2% 读数，从 10% 到 100% FS 10％ FS 下为 ±0.02％ FS |
| （N2 和 molbox1+ 支持且 molbloc 校准时使用的任意气体） |
1E5 molbloc ±0.5% 读数，从 25% 到 100% FS ±0.125% FS，在 25% FS 以下 |
|
1 精确度：包含线性度、迟滞和可重复性。 2 稳定度：典型 molbox1+ 和 molbloc 在典型环境下使用时特定时间段内从零到范围值的较大变化情况。由于稳定度只能是一种预测，因此应该根据经验建立特定 molbloc 和 molbox1+ 的稳定度。 3 测量不确定度（精确度）：molbox1+ 流量指示相对于通过 molbloc 的流量真值的较大偏差，包括精确度、稳定度和福禄克公司计量校准部的标准测量不确定度。 |
|
技术指标 - 特级 molbloc-L 校准 - 与 molbox1+ 终端结合使用 |
|
| 测量更新速率 | 1 秒 |
| 范围 | 从 0 到 molbloc 满刻度，取决于气体和 molbloc 压力 取决于校准类型（请参阅第 1.2.5.1.2 节） |
| 分辨率 | 0.0015 % FS |
| 线性 |
±0.05% 读数，从 10% 到 100% FS ±0.005% FS，在 10% FS 以下 |
| 重复性 |
±0.05% 读数，从 10% 到 100% FS ±0.005% FS，在 10% FS 以下 |
| 精确度1 |
±0.07% 读数，从 10% 到 100% FS 10％ FS 下为 ±0.007％ FS |
|
稳定度2 （1 年期） |
±0.03% 读数，从 10% 到 100% FS 10％ FS 下为 ±0.003％ FS |
| 测量不确定度3 |
±0.125% 读数，从 10% 到 100% FS 10％ FS 下为 ±0.0125％ FS |
| （N2 和 molbox1+ 支持且 molbloc 校准时使用的任意气体） | 1E5 molbloc-L 特级校准不可用 |
|
1 精确度：包含线性度、迟滞和可重复性。 2 稳定度：典型 molbox1+ 和 molbloc 在典型环境下使用时特定时间段内从零到范围值的较大变化情况。由于稳定度只能是一种预测，因此应该根据经验建立特定 molbloc 和 molbox1+ 的稳定度。 3 测量不确定度（精确度）：molbox1+ 流量指示相对于通过 molbloc 的流量真值的较大偏差，包括精确度、稳定度和福禄克公司计量校准部的标准测量不确定度。 |
|
技术指标 - 标准 molbloc-L 校准 - 与 molbox RFM 终端结合使用 |
|
| molbloc-L（量程从 1E1-L 到 3E4-L） | |
| 测量更新速率 | 1 秒 |
| 范围 | 从 0 到 molbloc 满刻度，取决于气体和 molbloc 压力，取决于校准类型（请参阅 molbloc-L 量程表） |
| 分辨率 | 0.01% FS |
| 线性 | ±0.23% 读数，从 10% 到 100% FS；±0.023% FS，在 10% FS 以下 |
| 重复性 | ±0.1% 读数，从 10% 到 100% FS；±0.01% FS，在 10% FS 以下 |
| 精确度1 | ±0.25% 读数，从 10% 到 100% FS；±0.025% FS，在 10% FS 以下 |
|
预测的稳定度2 （一年期） |
±0.15% 读数，从 10% 到 100% FS；±0.015% FS，在 10% FS 以下 |
| 测量不确定度3 | ±0.5% 读数，从 10% 到 100% FS；±0.05% FS，在 10% FS 以下 |
具有微量程选项的 molbox RFM |
||
| molbloc-L（量程从 1E1-L 到 3E4-L） | molbloc-L（量程仅仅是 1E5) | |
| 测量更新速率 | 1 秒 | 1 秒 |
| 范围 | 从 0 到 molbloc 满刻度，取决于气体和 molbloc 压力，取决于校准类型（请参阅 molbloc-L 表） | 从 0 到 molbloc 满刻度，取决于气体和 molbloc 压力，取决于校准类型（请参阅 molbloc-L 表） |
| 分辨率 | 0.01 % FS，在 0.001 % FS 以下；0.001 % FS，在 10% FS 以下 | 0.01% FS |
| 线性 |
±0.23% 读数，从 1% 到 100% FS ±0.0023% FS，在 1% FS 以下 |
±0.25% 读数，从 5% 到 100% FS；±0.0125% FS，在 5% FS 以下 |
| 重复性 | ±0.1% 读数，从 1% 到 100% FS；±0.001% FS，在 1% FS 以下 | ±0.2% 读数，从 5% 到 100% FS；±0.01% FS，在 5% FS 以下 |
| 精确度1 | ±0.25% 读数，从 1% 到 100% FS；±0.0025% FS，在 1% FS 以下 | ±0.32% 读数，从 5% 到 100% FS；±0.016% FS，在 5% FS 以下 |
|
预测的稳定度2 （一年期） |
±0.15% 读数，从 1% 到 100% FS；±0.0015% FS，在 1% FS 以下 | ±0.2% 读数，从 5% 到 100% FS；±0.01% FS，在 5% FS 以下 |
| 测量不确定度3 | ±0.5% 读数，从 1% 到 100% FS；±0.005% FS，在 1% FS 以下 | ±0.5% 读数，从 5% 到 100% FS；±0.025% FS，在 5% FS 以下 |
| 配件 | 描述 |
|---|---|
| molbloc-L 出口 |
工作压力（绝压）： |
| molbloc-L 高压 |
工作压力（绝压）： |
| molbloc-L 低压 |
工作压力（绝压）： |
