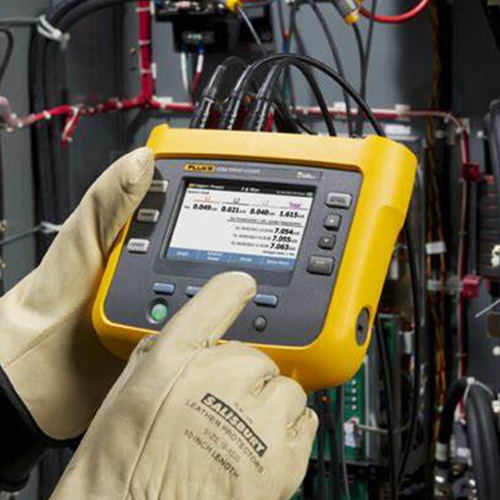

Fluke 1732 和 1734 三相电力测量记录仪

分析整个设施的能源使用情况可帮助用户确定节能机会，并为用户提供采取行动所需的数据。新的Energy Analyze软件包允许用户比较多个数据点随时间的变化，以构建能源使用的完整图景，这是降低能源费用的靠前步。

关键测量：自动捕获和记录电压、电流、功率、功率因数、能量和相关值

兼容 Fluke Connect®：通过 Fluke Connect 移动应用程序和桌面软件或通过用户设施的 WiFi 基础设施在仪器上本地查看数据

方便的仪器供电：直接从被测电路为仪器供电

业内很高安全等级： 600 V CAT IV/1000 V CAT III 额定用于服务入口和下游

测量所有三相：随附 3 个灵活的电流探头

综合记录：仪器上可以存储 20 多个独立的记录会话。事实上，所有测量值都会自动记录，因此用户永远不会丢失测量趋势。它们甚至可以在记录会话期间和下载进行实时分析之前进行审查

优化的用户界面：快速、引导式的图形化设置确保用户每次都捕获正确的数据，智能验证功能指示已建立正确的连接，减少用户的不确定性

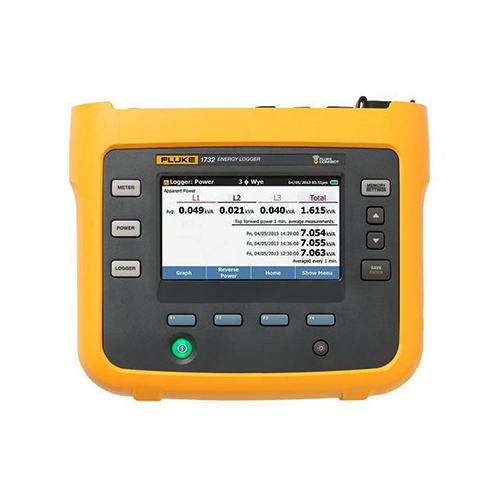

明亮的彩色触摸屏：通过全图形显示方便地进行现场分析和数据检查

通过前面板完成“现场”设置： 无需返回车间进行下载和设置或将计算机带到电气面板

完全集成的记录：将其他 Fluke Connect 设备连接到 Fluke 1734，以同时记录很多两个其他测量参数，几乎是 Fluke Connect 无线数字万用表或模块上可用的任何参数*

Energy Analyze Plus 应用软件：使用我们的自动报告下载和分析能源消耗的每一个细节
负载研究：了解当设备的各部分在容量很低和很高 的情况下运行时，分别消耗了多少能源。在添加额 外负载之前检查电路的容量（该过程现存多种标 准）。负载研究还可以确定以下情况：您可能会超 出电路允许的很大负载，或达到了电力公司约定的 峰值需求。为了方便起见，有些负载研究仅测量电 流，这样可使测量设备的安装变得快捷简单。通常 情况下，很好进行 30 天的负载调查，以便能在测试 过程中接触所有典型的负载条件。
能源评估：量化改进前后的能耗，证明节能装置 有效
能源调查：对于能源调查，用户经常会询问应对那 些部分进行测量答案是测量设施内的多个点。从主 要的馈线开始；将此处测量的功率和能源结果与电 表的读数进行比较，确认电费是否正确。然后向下 游移动到较大的负载；通过进户线下游配电柜的电 流额定值，用户应该可以轻松识别这些负载。对多 点进行测量可让用户全面了解待开发设施不同部分 的能源使用情况。
用户常问的第二个问题是：能源 调查要持续多久。
调查时间取决于具体的设备，但 是用户很好让自己的调查期达到典型的设备活动周 期。如果设备运行一个工作周（五天），在周末 停机，那么为期七天的调查就很有可能捕获典型 的状态。如果设备每天连续运行 24 个小时，每年 应用 365 天，那么，只要您没有设置计划的维护时段， 一天就足以反映出能源的使用情况。 要全面了解设施的能源使用情况，用户并不需要在 设施中消耗能源的每个点同步进行测量。要全面了 解这一信息，仅需挑选几处进行测量，然后在动态 时间范围内进行对比即可。例如，您可以将某个典 型的星期二上午 6:00 到午夜 12:00 的进户线结果 与设施中较大负载的结果进行对比。通常情况下， 这些分析结果之间有一定的关联性。

三相电能记录仪		三相电力记录仪
特征	1732 能量记录器	1734 能量记录仪	1736 电力记录仪	1738 高级电能记录仪
负载研究	•	•	•	•
能源评估	•	•	•	•
中性电流， 第 4 个电流通道			•	•
谐波测量			•	•
电压事件捕获			•	•
PQ Health 图形 概述 (EN50160)			升级包*	•
IEEE519 总谐波失真			可选的	可选的
与 Fluke Connect® 完全集成的日志记录	升级包*	•	升级包*	•
无线上网	可选的	•	•	•
无线网络/蓝牙	可选的	•	可选的	•
磁性探头组	可选的	•	可选的	•
磁力衣架	可选的	•	可选的	•
通过 WiFi 路由器连接	需要在产品注册时 提供免费软件许可证。		需要在产品注册时 提供免费软件许可证。

升级包可用于升级现有的 1732 电能记录仪，使其具有与 1734 电能记录仪相同的功能，以及升级现有的 1736 电能记录仪，使其具有与 1738 高级电能记录仪相同的特性和功能。请注意，1732 和 1734 电能记录仪不能升级为具有 1736 和 1738 电能记录仪的功能。

规格
准确性
范围		范围	解析度	参考条件下的固有精度 （读数的百分比 + 满量程的百分比）
电压		1000伏	0.1伏	±(0.2% + 0.01%)
电流：直接输入	i17xx-flex 1500 12"	150 安	0.1安	±(1% + 0.02%)
		1500 安	1个	±(1% + 0.02%)
	i17xx-flex 3000 24"	300安	1个	±(1% + 0.03%)
		3000安	10安	±(1% + 0.03%)
	i17xx-flex 6000 36"	600 安	1个	±(1.5% + 0.03%)
		6000 安	10安	±(1.5% + 0.03%)
	i40s-EL夹具	4个	1毫安	±(0.7% + 0.02%)
		40安	10毫安	±(0.7% + 0.02%)
频率		42.5 赫兹 至 69 赫兹	0.01赫兹	±(0.1%)
辅助输入		±10 伏直流电	0.1毫伏	±(0.2% + 0.02%)
电压很小值/很大值		1000伏	0.1伏	±(1% + 0.1%)
当前很小值/很大值		由附件定义	由附件定义	±(5% + 0.2%)
电压总谐波失真		1000%	0.1%	±0.5
电流总谐波失真		1000%	0.1%	±0.5
固有不确定度±（读数的百分比 + 量程的百分比）¹
范围	影响量	iFlex1500-12	iFlex3000-24	iFlex6000-36	i40S-EL
		150 安 / 1500 安	300 安 / 3000 安	600 安 / 6000 安	4 安 / 40 安
有功功率P	PF≥0.99	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
有功电能 E a	PF≥0.99	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
视在功率	0≤PF≤1	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
表观能量 E ap	0≤PF≤1	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
无功功率Q	0≤PF≤1	实测视在功率的 2.5%
无功能量 E r	0≤PF≤1	实测视在功率的 2.5%
功率因数PF	-	±0.025
位移功率因数	-	±0.025
DBF/余弦φ	-	±0.025
范围百分比 的额外不确定性¹	V P-N >250 V	0.015%	0.0225%	0.0225%	0.015%
¹范围 = 1000 V x Irange 参考条件： 环境： 23 °C ±5 °C，仪器运行至少 30 分钟，无外部电场/磁场，RH <65% 输入条件： Cosϕ/PF=1，正弦信号f=50Hz/60Hz，电源120V/230V±10%。 电流和功率规格：输入电压 1 ph：120 V/230 V 或 3 ph 星形/三角形： 230 V/400 V 输入电流：I > Irange 的 10% 中心位置的夹具或罗氏线圈的初级导体 温度系数：高于 28 °C 或低于 18 °C 每摄氏度增加 0.1 x 指定精度

电气规格
电源
电压范围	从测量电路供电时使用安全插头输入 100 V 至 500 V
	100 V 至 240 V，使用标准电源线 (IEC 60320 C7)
能量消耗	很大 50 VA（使用 IEC 60320 输入供电时很大 15 VA）
效率	≥ 68.2%（符合能效规定）
很大空载功耗	< 0.3 W 仅当使用 IEC 60320 输入供电时
电源频率	50/60 赫兹±15%
电池	锂离子 3.7 V，9.25 Wh，客户可更换
电池运行时间	标准操作模式下 4 小时，省电模式下长达 5.5 小时
充电时间	< 6 小时
数据采集
解析度	16位同步采样
采样频率	50/60 Hz 时为 10.24 kHz，与电源频率同步
输入信号频率	50/60 赫兹（42.5 至 69 赫兹）
电路类型	1-φ, 1-φ IT, 分相, 3-φ delta, 3-φ wye, 3-φ wye IT, 3-φ wye balanced, 3-φ Aron/Blondel (2-element delta), 3-φ三角形开路，仅电流（负载研究）
数据存储	内部闪存（用户不可更换）
内存大小	典型的 8 周 10 次记录会话，间隔为 1 分钟和 500 个事件¹
¹可能的记录会话数和记录周期取决于用户要求。
基本区间
测量参数	电压、电流、辅助、频率、THD V、THD A、功率、功率因数、 基波功率、DPF、能量
平均间隔	用户可选择：1 秒、5 秒、10 秒、30 秒、1 分钟、5 分钟、 10 分钟、15 分钟、30 分钟
平均时间很小值/很大值	电压、电流：全周期 RMS 每半个周期更新一次 Aux， 功率：200ms
需量间隔（电能表模式）
测量参数	能源（Wh、varh、VAh）、PF、很大需求、能源成本
间隔	用户可选择：5 分钟、10 分钟、15 分钟、20 分钟、 30 分钟、关闭
标准合规
力量	IEEE 1459
接口
USB-A	通过 U 盘传输文件，固件 更新 电流：120毫安
无线上网	通过直接连接或 WiFi 基础设施进行文件传输和远程控制
蓝牙	从 Fluke Connect® 3000 系列模块读取辅助测量数据 （需要 1734 或 1732 升级选项）
USB-迷你	数据下载设备到PC
电压输入
输入数	4（三相和零线）
很大输入电压	1000 伏有效值，CF 1.7
输入阻抗	10兆欧
带宽（-3 分贝）	42.5 赫兹 - 3.5 赫兹
缩放	1:1 和可变
测量类别	1000 V CAT III/600 V CAT IV
电流输入
输入数	3，自动为连接的传感器选择模式
输入电压	钳位输入：500 mVrms/50 mVrms；碳纤维 2.8
罗氏线圈输入	50 Hz 时为 150 mVrms/15 mVrms， 60 Hz 时为 180 mVrms/18 mVrms；CF 4; 全部在标称探头范围内
范围	1 A 至 150 A/10 A 至 1500 A，带薄型柔性电流探头 i17XX-flex1500 12"
	3 A 至 300 A/30 A 至 3000 A，带薄型柔性电流探头 i17XX-flex3000 24"
	6 A 至 600 A/60 A 至 6000 A，带薄型柔性电流探头 i17XX-flex6000 36"
	40 mA 至 4 A/0.4 A 至 40 A，带 40 A 钳 i40s-EL
带宽（-3 分贝）	42.5 赫兹 - 3.5 赫兹
缩放	1:1 和可变
辅助输入
输入数	2个
输入范围	0 至 ±10 V 直流，1 读数/秒
比例因子（2014 年可用）	格式：mx + b（增益和偏移）用户可配置
显示单位（2014 年可用）	用户可配置（7 个字符，例如 °C、psi 或 m/s）
无线连接
输入数	2个
支持的模块	Fluke Connect® 3000 系列
获得	1 个读数/秒
环境指标
工作温度	-10 °C 至 +50 °C（14 °F 至 122 °F）
贮存温度	-20 °C 至 +60 °C（-4 °F 至 140 °F）， 带电池：-20 °C 至 +50 °C（-4 °F 至 122 °F）
工作湿度	很高 10 °C 至 30 °C（50 °F 至 86 °F）95% 相对湿度
	很高 30 °C 至 40 °C（86 °F 至 104 °F）75% 相对湿度
	很高 40 °C 至 50 °C（104 °F 至 122 °F）45% 相对湿度
工作海拔	2000 米 （很高 4000 米降额至 1000 V CAT II/600 V CAT III/300 V CAT IV）
存放高度	12,000米
外壳	IP50 符合 EN60529
振动	MIL-T-28800E，类型 3，III 类，B 型
安全	IEC 61010-1
	IEC 电源输入：过电压类别 II，污染等级 2
	电压端子：过压类别 IV，污染度 2
	IEC 61010-2-031：CAT IV 600 V / CAT III 1000 V
电磁兼容	EN 61326-1：工业 CISPR 11：第 1 组，A 类
	韩国 (KCC)：A 类设备（工业广播和通信设备）
	美国 (FCC)：47 CFR 15 B 子部分。根据第 15.103 条， 本产品被视为豁免设备
温度系数	0.1 x 精度规格/°C
一般规格
彩色液晶显示	4.3 英寸有源矩阵 TFT，480 像素 x 272 像素，电阻式触摸屏
保修单	仪器和电源：两年（不含电池）
	配件：一年
	校准周期：两年
方面	仪器：19.8 x 16.7 x 5.5 厘米（7.8 x 6.6 x 2.2 英寸）
	电源：13.0 x 13.0 x 4.5 厘米（5.1 x 5.1 x 1.8 英寸）
	连接电源的仪器：19.8 x 16.7 x 9 厘米（7.8 x 6.6 x 3.5 英寸）
重量	仪器：1.1 千克（2.5 磅）
	电源：400 克（0.9 磅）
篡改保护	Kensington 锁槽
i17xx-flex 1500 12" 柔性电流探头规格
测量范围	1 至 150 安交流/10 至 1500 安交流
无损电流	100 千安培 (50/60 赫兹)
参考条件下的固有误差*	读数的 ±0.7%
精度 173x + iFlex	±（读数的 1% + 量程的 0.02%）
工作温度范围内的温度系数	读数的 0.05%/°C 读数的 0.09%/°F
工作电压	1000 伏 CAT III，600 伏 CAT IV
探头电缆长度	305 毫米（12 英寸）
探头电缆直径	7.5 毫米（0.3 英寸）
很小弯曲半径	38 毫米（1.5 英寸）
输出电缆长度	2 米（6.6 英尺）
重量	115 克
探头电缆材料	热塑性弹性体
耦合材料	聚甲醛+ABS/PC
输出电缆	TPR/PVC
工作温度	-20 °C 至 +70 °C（-4 °F 至 158 °F） 被测导体的温度不得超过 80 °C（176 °F）
温度，非工作	-40 °C 至 +80 °C（-40 °F 至 176 °F）
相对湿度，工作	15% 至 85% 非冷凝
防护等级	IEC 60529:IP50
保修单	一年
* 参考条件： 环境：23℃±5℃，无外部电场/磁场，RH 65% 中心位置的初级导体

Fluke-1732/BFluke 1732/B 电能记录仪，基本版（不包括电流探头）

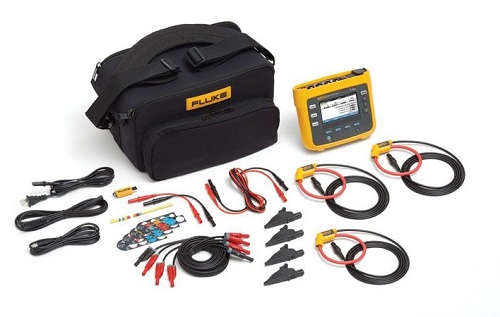

包括：

1732 能量记录器

电源

电压测试线

鳄鱼夹 (4x)

软包

Energy Analyze Plus 软件

电源线

颜色编码集

Fluke-1732/EUSFluke 1732/EUS 电能记录仪，欧盟和美国版本（包括电流探头）UPC：095969801942

Fluke-1734/BFluke 1734/B 电能记录仪，带 Fluke Connect 的基本版（不包括电流探头）UPC: 095969801973

Fluke-1734/EUSFluke 1734/EUS 电能记录仪，带 Fluke Connect 的欧盟和美国版本（包括电流探头）UPC: 095969801980
