FLUKE1623-2接地测试仪套件

FLUKE1623-2接地测试仪 是一款紧凑型的测量仪器,坚固耐用,是四类的接地测量的现场耐用的测试设备。这款接地测试仪只需要用夹钳就可以对接地的回路电阻进行测量,不需要使用接地棒或者断开接地棒的连接。1623可以进行一键测量,操作简单,可以采用不同的附件进行三极和四极的接地测量,也可以对四极土壤的电阻率进行测试;可以在不断开接地导体的连接进行选择性测试,测量频率可达到128HZ。FLUKE1623-2可以对高压电架线塔,移动通信,供电接地......

产品描述

FLUKE1623-2接地测试仪是一款紧凑型的测量仪器,坚固耐用,是四类的接地测量的现场耐用的测试设备。这款接地测试仪只需要用夹钳就可以对接地的回路电阻进行测量,不需要使用接地棒或者断开接地棒的连接。1623可以进行一键测量,操作简单,可以采用不同的附件进行三极和四极的接地测量,也可以对四极土壤的电阻率进行测试;可以在不断开接地导体的连接进行选择性测试,测量频率可达到128HZ。FLUKE1623-2可以对高压电架线塔,移动通信,供电接地系统以及建筑物中使用的不同的装置进行接地电阻的测量,也可以用在防雷监控系统的接地测量。可以通过USB通信接口与PC连接,进行数据传输和存储。

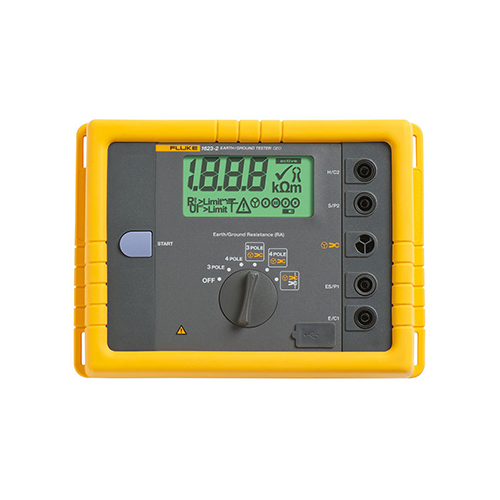

FLUKE1623-2

FLUKE1623-2接地测试仪使用说明书

一种独特的接地测试仪,可在有桩和无桩的情况下执行快速、准确的测试
测试3极和4极电位降以及4极土壤电阻率(带桩)
执行选择性接地棒测试(1个夹具+桩)
执行无桩接地棒测试(两个夹具)
具有IP56防护等级,适合户外使用

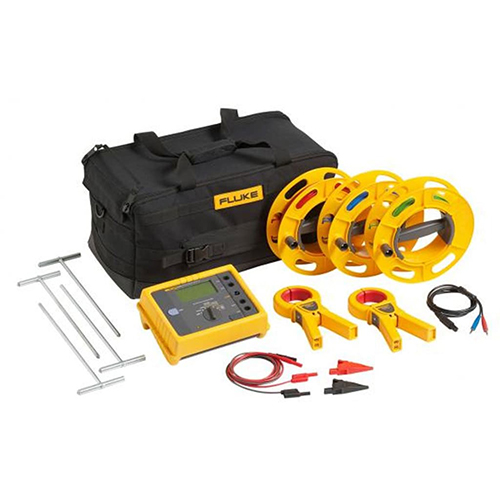

FLUKE1623-2
GEO接地测试仪
用户说明书
电池
快速参考指南
USB电缆
2个夹子
C1620专业便携包
4个接地棒
3 个电缆卷盘

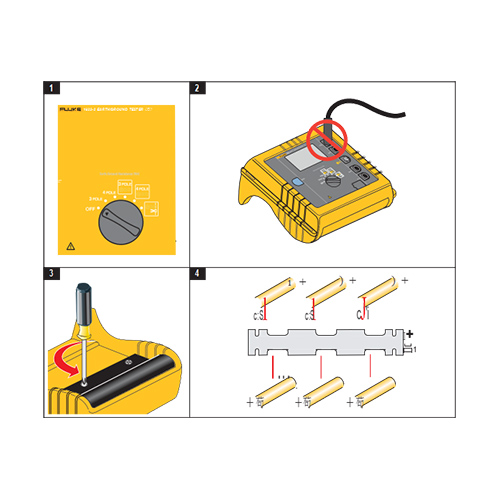

F1623-2接地测试仪插入电池操作说明书

1. 关闭仪器,请参见下图。
2. 断开所有测试导线。
3. 打开电池盒。
4. 插入电池。更换时,应更换全套电池。
5. 关闭电池盒
FLUKE1623-2接地测试仪
Fluke1623-2接地测试仪具有三极和四极电阻测量功能,可测量各种接地系统的电阻以及地层中土壤的电阻率。本测试仪还可使用外接变流器进行测量,利用这种测量方式,可以在不断开系统各部分的情况下测量互连网络(防雷系统和高压输电架线塔线路)中的单个电阻支路。RA二极和三极测量要进行二极和固定接地测量,请用提供的连接电缆连接 H/C2 和 S/P2 端子间的跳线。仅使用接地电极和辅助接地电极。接地电极 (E/CD1) 与辅助接地电极 (H/C2) 间的很小距离应至少为20米。Fluke1623-2接地测试仪能够在不需要接地棒的情况下,可以用夹钳直接对接地回路电阻进行测量。进行测量时,用一个夹具夹住电压感应,第二个夹具对电流进行测量,然后测试仪就可以自动确定电阻的测量值;这种方法不仅适用于被测建筑物或结构存在接地系统的情况,其他需要测试的区域也可以。但是如果只有一条接地路径,则没有办法进行无桩测试,必须使用电位降测试方法。
说明 货号
Fluke1623-2GEO接地测试仪
(包括《用户手册》、《安全须知》、QRG、Geox 探头电缆、两个夹子和导线组)


4325155
1623-2 接地测试仪套件
(包括《用户手册》、《安全须知》、QRG、Geox 探头电缆、两个夹子、导线组、四个接地棒、三卷电缆、C1620 携带式仪器箱、EI-162X 和 EI-162AC)



4325170
162x-7001 维修替换套件(包括导线组和两个夹子) 2577167
接地棒 4325492
用于三极测量的 ES-162P3-2接地棒组
(包括三个接地棒、一卷25米蓝色电缆和一卷50米红色电缆)

4359377
用于四极测量的 ES-162P4-2接地棒组
(包括四个接地棒、一卷25米蓝色电缆、一卷25米绿色电缆和一卷50米红色电缆)


4359389
用于1623-2/1625-2的EI-1623选择性/无棒夹钳组(包括EI-162X和EI-162AC)
2577115
EI-162X夹式变流器(传感型),带屏蔽电缆组 2577132
EI-162AC夹式变流器(感应型) 2577144
EI-162BN钳形变流器,用于架线塔测试(12.7英寸-320毫米) 2577159
屏蔽电缆(与EI-162X夹钳一起使用) 2630254
一卷25米蓝色电缆 4343731
一卷25米绿色电缆 4343746
一卷50米红色电缆 4343754
C1620专业便携包 4359042
Fluke1623-2接地测试仪利用仪器中间的旋转开关进行功能的选择。测量的数据会在液晶显示屏显示出来。仪表上的特殊字符是表示指示的测量模式、操作条件和错误消息。测试仪提供以下测量功能:
• 接地电阻 (RE) 接地电阻通过测量三极或四极电流和电压来确定。可测电压为48或20V交流矩形脉冲电压,可测频率为94、105、111或128Hz,频率可以通过手动或自动方式进行选择(AFC)。
• 选择性接地测量 (RE) 测量网状运行的(并联)接地系统中的单个接地电极的接地电阻。通过一个外接变流器来测量流经单个接地电极的电流。
• 电池低电量指示灯亮起说明电池的电压低,需更换电池。
