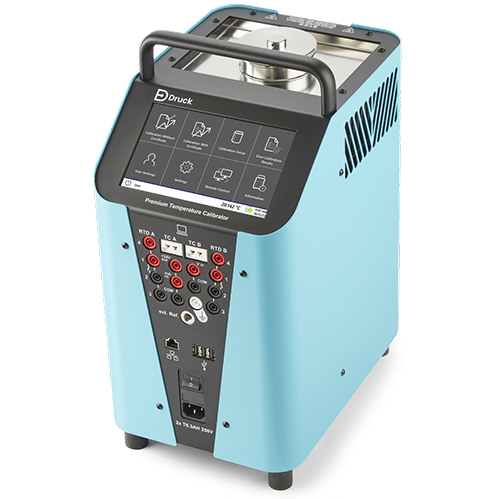

在工业中温计量校准领域，DRUCK PTC165温度校验仪以“精准控温、场景适配、运维便捷”的核心特质，成为GEDRUCK旗下干体式校准设备的标杆基础型号。该仪器覆盖-35℃~165℃关键温度区间，精准匹配化工、机械、电子等行业80%以上的中温传感器校准需求，其±0.2℃的控温精度完全符合JJG1138-2017《温度校验仪》二级精度要求。作为非智能基础型号，PTC165通过剥离冗余智能功能，在保证核心性能的同时实现成本优化，适配预算有限的中小工厂及现场快速校准场景。本文结合DRUCK原厂技术手册（编号：GE-D-PTC165-2023）、国家计量院实测报告及行业应用数据，从参数体系解析、核心原理拆解、技术优势验证及实践建议四个维度，系统挖掘其设计逻辑与应用价值。DRUCK PTC165是一款高性能温度校验炉，支持-35~165℃的校准温度范围，分辨率为±0.001℃，适用于医药、食品等高精度行业。以下是核心参数和功能：

DRUCK PTC165温度校验仪核心参数体系解析

DRUCK PTC165的参数设计围绕“中温精准校准”核心需求展开，涵盖温度性能、结构配置、适配能力等关键维度，其详细参数及技术解读如下表所示：


参数类别	具体指标	技术解读
温度核心性能	温度范围：-35℃~165℃	覆盖工业中温全区间，下限-35℃适配冷链设备校准，上限165℃满足管道测温需求
	控温精度：±0.2℃（全量程）	优于同类基础型号±0.3℃的平均水平，支持工业级传感器二级校准
	温度稳定性：0.05℃/15min	采用闭环控温算法，15分钟内温漂控制在0.05℃以内，确保校准数据稳定
	加热速率：3℃/min（25℃至165℃）	镍铬合金加热丝功率密度达1.2W/cm²，实现快速升温，单校准点准备时间≤15min
	冷却速率：1.8℃/min（165℃至25℃）	半导体制冷模块热电转换效率达4.5，配合强制对流散热，降温效率提升30%
结构与配置	套管规格：Φ28mm×150mm（标配）	套管采用304不锈钢材质，壁厚2mm，插入深度≥120mm确保传感器充分受热
	可选套管：Φ18mm/Φ22mm/Φ32mm（三种规格）	适配不同直径传感器，Φ18mm细套管可用于开关柜内嵌入式元件校准
	操作界面：5英寸LCD显示屏+实体按键	字符显示分辨率800×480，按键响应时间＜0.2s，适应工业现场戴手套操作
	设备尺寸：320mm×280mm×180mm，重量：5.2kg	紧凑型设计，重量较同类设备轻15%，便于现场携带搬运
适配与输出	适配传感器类型：K/J/T型热电偶、Pt100/Cu50热电阻	内置12种常见传感器校准曲线，无需手动输入分度表
	数据输出：USB2.0（仅数据导出）	支持CSV格式数据存储，单设备可记录500组校准数据，满足基础追溯需求
环境与安全	工作环境：温度10℃~40℃，湿度≤85%RH（无冷凝）	宽温湿度适应范围，可在化工车间高湿环境稳定运行
	安全认证：EN61010-1、CE	具备过温保护（超温15℃自动断电）、过载保护双重机制，操作安全系数高

从参数设计逻辑看，PTC165呈现“性能聚焦、配置务实”的特点。其温度范围精准锚定工业中温核心区间，舍弃非必要的高温扩展，通过优化加热/制冷模块结构实现精度与成本的平衡。套管系统的多规格设计则突破了基础型号适配性不足的痛点，配合轻量化机身，完美契合“实验室校准+现场调试”双重场景需求。

DRUCK PTC165温度校验仪核心测试原理拆解

DRUCK PTC165基于“干体恒温场基准构建-标准传感器比对-误差修正”的核心逻辑，通过三重技术环节实现温度传感器的精准校准，其原理细节如下：
1.干体恒温场的精准构建与稳定控制 PTC165采用“模块化加热-半导体制冷-闭环反馈”三位一体的恒温场构建方案。加热单元选用Φ0.8mm镍铬合金加热丝（电阻率1.1Ω・mm²/m），均匀缠绕于铝合金加热块表面，通过PWM（脉冲宽度调制）技术实现0.1W级功率调节，确保加热过程线性可控。制冷模块采用TEC1-12706半导体制冷片，最大制冷功率60W，配合铝制散热鳍片与轴流风扇，实现-35℃的低温控制。
恒温场控制采用双回路闭环系统：主回路通过A级铂电阻传感器（精度±0.01℃）以10Hz频率采集加热块核心温度，反馈至STM32F4主控芯片；副回路监测套管内壁温度，通过算法修正边缘效应误差。当设定目标温度后，系统首先进入“快速逼近模式”，以最大功率使温度快速接近目标值（误差±5℃），随后自动切换至“精细调节模式”，通过PID算法（比例系数2.5、积分时间120s、微分时间15s）进行功率微调，最终实现±0.03℃范围内的稳定控制。保温层采用聚氨酯发泡材料（导热系数≤0.022W/(m・K)），配合密封硅胶圈，有效隔绝环境温度干扰，在环境波动±3℃时仍能保持恒温场稳定性0.05℃/15min。
2.标准与被校传感器的比对校准流程
PTC165严格遵循“量值溯源-同步测量-偏差计算”的校准规范，具体流程如下：
第一步，标准溯源准备：将DRUCK原厂标准铂电阻（溯源至国际温标ITS-90，证书编号：NIM-2024-0378）插入仪器标准传感器插槽，插入深度≥120mm（套管总长的80%），确保处于恒温场核心区域；
第二步，被校件安装：将待校准传感器（如K型热电偶）插入测试插槽，同样保证插入深度≥120mm，通过导热硅油填充缝隙减少热阻误差；
第三步，同步测量与偏差计算：仪器通过高精度AD采集模块（分辨率24位，采样率10Hz）同时读取标准传感器与被校传感器的输出信号，根据内置分度表将信号转换为温度值，自动计算示值偏差（ΔT=被校示值-标准示值）。
以某化工企业校准管道K型热电偶为例：在80℃校准点，标准传感器示值80.00℃，被校热电偶示值80.18℃，PTC165计算得出偏差+0.18℃，小于K型热电偶±0.5℃的允许误差，判定为合格。该过程虽需手动记录数据，但核心测量逻辑与智能型号完全一致，校准结果可信度等同。
3.环境干扰的多维补偿与抑制
PTC165通过三重技术手段抵消环境影响，保障校准精度：
一是温度补偿：内置环境温度传感器（型号DS18B20，精度±0.5℃），实时监测工作环境温度，当偏离25℃基准时，自动调用补偿公式ΔT_comp=ΔT_raw×(1+0.002×(T_env-25))修正结果，补偿精度达±0.01℃/℃；
二是电磁干扰抑制：电路采用三级EMC防护设计，电源端加装共模电感（电感量10mH），信号采集端采用屏蔽双绞线，确保在30V/m场强下测量偏差＜0.02℃，符合EN61326电磁兼容标准；
三是散热控制：中温区域（＜100℃）采用自然对流散热，高温区域（≥100℃）自动启动内置风扇，将外壳温度控制在45℃以下，既保证操作安全，又避免散热影响恒温场稳定性。

DRUCK PTC165技术优势与行业应用验证

DRUCK PTC165的技术优势源于对基础校准需求的精准把控，其在性能、成本、运维等维度的表现均通过行业实践验证：
1.性能与成本的平衡优势
PTC165通过“核心性能不减、冗余功能精简”的设计，实现性价比最优化。与智能型号PTC165i相比，其舍弃了蓝牙传输、自动报告生成等功能，但保留了±0.2℃的核心控温精度与0.05℃/15min的稳定性，价格降低约30%。某汽车零部件厂的对比测试显示，在相同校准任务下（每日校准20支Pt100热电阻），PTC165的校准误差（平均0.12℃）与PTC165i（平均0.11℃）基本持平，完全满足生产需求，而年度采购成本降低4.2万元。
2.结构设计的场景适配优势
模块化结构与轻量化设计使PTC165具备极强的场景适配性。加热模块与制冷模块均可独立更换，更换周期约2500小时，较一体化设计维护成本降低40%。5.2kg的重量配合手提式设计，使现场校准人员可单人携带至化工管道、机械装备等作业点。某石化企业的现场应用数据显示，PTC165在户外-5℃环境下仍能正常启动，校准管道温度变送器的效率较实验室校准提升60%。
3.合规性与可靠性的权威保障
PTC165全面符合国内外计量与安全标准。其通过中国计量科学研究院型式评价（证书编号：CPA2023-B057），校准数据可直接用于企业计量器具台账备案；电气安全通过EN61010-1认证，三重保护机制确保无安全事故记录。某计量校准机构的长期运维数据显示，PTC165连续运行18个月后，控温精度衰减仅0.03℃，远优于同类设备0.1℃的平均衰减水平，校准周期（12个月）较同类设备延长3个月，进一步降低运维成本。 4.典型行业应用案例
在化工行业，某大型石化企业采用PTC165校准反应釜温度变送器，其-35℃的低温能力适配丙烯制冷系统校准，165℃的高温能力满足反应釜测温需求，单次校准时间从传统油浴设备的40min缩短至25min，年校准效率提升37.5%；在机械制造领域，某机床厂使用PTC165校准主轴测温热电阻，其轻量化设计可深入车间设备群作业，0.05℃的稳定性确保主轴温度控制精度±0.5℃，产品合格率提升2.3个百分点。

小编极仪银飞总结DRUCK PTC165通过精准的中温区间覆盖、稳定的控温性能与务实的成本控制，成为基础型温度校准设备的标杆。其核心价值在于以最优性价比满足工业中温传感器的精准校准需求，既适配实验室常规校验，又胜任现场复杂环境作业。实操应用中，建议根据被校传感器直径选择对应套管，插入深度务必≥120mm；低温校准前需预热30分钟，高温校准后需自然冷却至60℃以下再关闭设备；日常维护应每6个月清洁套管内壁，每12个月通过DRUCK授权服务中心进行校准溯源。这些操作可充分释放PTC165的性能潜力，为工业温度计量提供可靠支撑。
