在工业自动化生产与设备运维体系中，压力参数的精准测量与校准直接决定了生产安全、产品质量与设备可靠性。DRUCK（德鲁克）作为贝卡尔特集团旗下专注于压力测量技术的知名品牌，其推出的DPI802压力回路校验仪凭借高可靠性、多功能性成为工业现场压力测试与变送器校准的标杆设备。其中350kPa量程型号针对中低压工业场景优化设计，兼具宽量程覆盖与超高精度特性，广泛应用于化工、电力、制药等关键领域。本文将结合官方技术手册与行业应用数据，从仪器核心性能、测试原理、结构设计、应用场景及维护要点等方面展开深度解析。DRUCK DPI802压力校验仪的350kPa量程型号为‌DPI802系列，其核心参数如下：

DRUCK DPI802 350kPa压力校验仪作为DPI800/802系列的核心型号之一，在压力测量与电气回路诊断方面展现出均衡且卓越的性能，其关键参数均通过贝卡尔特集团严苛的质量管控体系认证，具体性能指标可通过官方技术规格书精准追溯。

在压力测量核心指标上，该仪器采用宽量程设计，支持-100kPa至350kPa的压力范围，既能够覆盖真空环境下的负压测量，又可满足中低压工业场景的正压校准需求，适配绝压（A）、表压（G）两种测量模式，其中表压测量以大气压为基准，通过定期零点调整确保测量稳定性。精度方面提供两种规格选择，标准精度（S）在0℃~50℃工作温度范围内综合精度达0.05%FS，包含1年稳定性与校准不确定度；Premium精度（P）在18℃~28℃恒温环境下精度提升至0.01%FS，即使在5℃~45℃宽温范围内，100kPa以上压力点精度仍可维持0.014%FS，35kPa以下压力点精度为0.075%FS，远超行业同类中低压校验仪水平。

信息类别	具体内容	备注
核心技术参数	压力量程：测量/输出范围覆盖100kPa~0~350kPa，适配绝压、表压、差压测量	350kPa为核心量程，负压测量能力满足真空场景校准需求
	测量精度：±0.1%FS（典型值），支持0.2%FS、0.5%FS精度等级适配	高精度等级满足工业过程关键测点仪表校准需求
	耐压范围：三倍量程值，即最大耐压1050kPa	具备过载保护能力，降低误操作导致的设备损坏风险
	分辨率：压力最小分辨率达0.01kPa，支持细微压力变化精准捕捉	高分辨率保障校准过程中压力调节的精准度
	长期稳定性：0.1%FS/年，校准周期可延长至12个月	降低频繁校准带来的停机成本与人力投入
功能特性	模块兼容性：配备IDOS™智能数字输出接口，支持350kPa及以下量程压力模块即插即用	可搭配低至25mbar量程模块，扩展为多量程压力校验设备
	操作设计：手持式一体化结构，配备3.5英寸高清彩屏及防水按键，支持中文操作界面	防护等级达IP65，适配粉尘、潮湿等工业现场恶劣环境
	压力控制：内置高精度压力调节阀，支持手动微调与自动稳压，稳压精度±0.02%FS	自动稳压功能减少校准过程中压力漂移对结果的影响
	扩展功能：支持4~20mA、0~5V等工业标准信号测量，可同步校验压力电信号变送器	无需额外配备信号校验仪，实现一体化校准
应用场景	主要场景：工业过程压力仪表校准、自动化控制系统压力测点调试、传感器出厂校验	适配电力、煤炭、超净厂房、化工等多行业现场及实验室场景
	适配对象：压力变送器、压力开关、压力表、差压记录仪等压力类仪表	可校准二线制、三线制等多种类型压力仪表
使用环境与规格	环境参数：工作温度20℃~85℃，贮存温度40℃~100℃，湿度10%95%非凝露	宽温工作范围适配高低温工业现场需求
	物理规格：重量约1.5Kg，尺寸（长×宽×高）约230mm×110mm×70mm 绝缘电阻≥2000MΩ（100VDC）	轻便易携，高绝缘性能保障操作安全
基础配置与质保	标准配置：主机、350kPa压力模块、可充电锂电池、充电器、 压力连接管、测试线组、校准证书、便携箱	压力连接管支持M10×1等常用螺纹接口，可按需定制特殊接口
	质保期：24个月整机质保，核心压力模块质保36个月	建议根据使用频率每12个月进行一次专业校准，确保精度达标



长期稳定性是衡量校验仪可靠性的关键指标，DPI802 350kPa型号在1年使用周期内，压力稳定性达0.03%FS，意味着无需频繁校准即可维持高精度测量，显著降低运维成本。电气测量能力方面，仪器支持0~55.000mA电流测量，精度达0.02%Rdg+3计数，同时集成24V±10%回路电源（最大35mA输出）与可切换的250Ω HART回路电阻，可直接为压力变送器提供工作电源并实现HART协议设备的回路诊断，解决了传统校验仪需外接电源与电阻的繁琐操作。

环境适应性方面，仪器采用工业级防护设计，工作温度范围为-10℃~50℃，保存温度可达-20℃~70℃，能够适应化工车间、户外巡检等复杂环境。压力接口采用G1/8(F)或NPT1/8(F)标准螺纹，兼容多数工业压力仪表的连接需求，且支持腐蚀性气体与非腐蚀性液体介质测量，进一步拓展了应用场景。


DRUCK DPI802 350kPa压力校验仪的测试原理基于“基准比对+智能信号处理”的核心逻辑，融合了高精度传感技术、数字化信号转换与自适应校准算法，其原理架构可分为基准压力生成、压力信号采集、电信号测量、数据处理与结果输出五个关键环节，各环节协同确保校准精度与效率。

基准压力生成是校准的前提的基础。仪器内置高精度压力调节模块，可通过手动或自动控制方式将压力精准调节至目标值（-100kPa~350kPa范围内任意点）。对于正压校准，模块通过精密阀芯控制气体或液体介质的输入与排放，实现压力的平稳上升与下降；对于负压测量，内置微型真空泵可快速抽取腔体内气体形成稳定负压环境。与传统校验仪相比，DPI802的压力调节模块采用线性调节技术，压力波动度小于0.005%FS，避免了压力过冲或不稳定导致的校准误差。

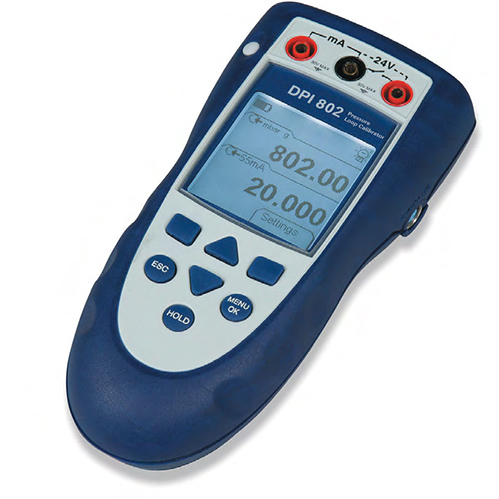

DRUCK DPI802 350kpa压力校验仪

压力信号采集环节依赖于DRUCK专利的IDOS（Intelligent Digital Output Sensor）智能数字输出传感器技术。该仪器标配1个或2个可互换的IDOS压力传感器，350kPa量程型号的传感器采用硅压阻式传感元件，其核心原理是利用硅材料的压阻效应——当压力作用于传感元件时，硅片的电阻率随压力变化而改变，通过惠斯通电桥将电阻变化转换为微弱电压信号。IDOS传感器的独特优势在于内置温度补偿芯片与数字信号预处理模块，可实时补偿环境温度（-10℃~50℃）对测量的影响，温度系数低至0.002%FS/℃，同时将模拟信号直接转换为数字信号传输至主机，避免了模拟信号传输过程中的干扰问题。

电信号测量环节针对压力变送器等有源设备设计，仪器通过4mm安全插座与被校设备建立电气连接，一方面提供24V回路电源为变送器供电，另一方面实时测量变送器输出的4~20mA电流信号。该测量回路采用高精度分流电阻与16位AD转换器，测量精度达0.02%Rdg+3计数，可准确捕捉电流信号的微小波动，为判断变送器线性度与重复性提供数据支撑。此外，仪器内置的250Ω HART电阻可通过菜单快捷激活，满足HART协议变送器的通讯与校准需求，无需额外配置外部电阻。

数据处理环节是实现智能校准的核心。仪器主机采用32位嵌入式处理器，对IDOS传感器采集的基准压力数据与被校设备的输出信号进行同步处理。核心算法包括三点线性校准算法与动态误差补偿算法：前者通过标准压力点（零点、中点、满量程点）的校准数据建立线性模型，修正传感器的系统误差；后者则实时分析压力变化速率与信号响应时间，补偿动态测量中的滞后误差。数据处理完成后，仪器可直接显示被校设备的示值误差、线性度、重复性等关键指标，同时支持数据存储与导出功能，单台设备可存储多达1000组校准数据。

结果输出环节采用人性化设计，2.8英寸彩色显示屏可同时显示基准压力值、被校设备输出值、误差值等关键信息，支持中文、英文等多语言界面切换。仪器配备USB接口与RS232通讯接口，可连接计算机或打印机，直接导出校准报告并打印，报告格式符合ISO 9001质量体系认证要求，为设备溯源提供合规性依据。


DRUCK DPI802 350kPa压力校验仪的结构设计充分考虑工业现场的实用性与操作性，采用“模块化硬件+智能化软件”的架构，在便携性、可靠性与扩展性方面形成显著优势。

硬件结构上，仪器采用手持式设计，重量仅约1.2kg，配备防滑橡胶握柄，方便现场操作人员单手携带与操作。机身采用高强度工程塑料材质，表面经过防腐蚀处理，可抵御工业环境中的粉尘与轻微液体溅落。压力接口与电气接口均采用防水防尘设计，其中压力接口配备快速接头，可实现与被校设备的快速连接与拆卸，减少校准准备时间。仪器内置2600mAh锂电池，满电状态下可连续工作8小时以上，支持快充模式，充电2小时即可恢复80%电量，满足长时间户外巡检需求。

功能扩展性方面，依托IDOS传感器的即插即用特性，用户可根据需求更换不同量程的传感器（2.5kPa~70MPa范围内），实现一台仪器覆盖多量程校准需求，无需额外购置多台专用校验仪。此外，仪器支持外接温度模块（如DPI812测温电阻体模块），可扩展温度测量与校准功能，实现压力-温度联合校准，进一步提升设备利用率。

软件功能上，仪器内置丰富的校准模式，包括单点校准、多点线性校准、开关量测试等，可适配压力变送器、压力开关、数字压力表等多种被校设备。针对350kPa中低压场景，仪器特别优化了低压力点的校准算法，在接近零点的压力区域（如0~10kPa）仍能保持高精度测量。此外，仪器具备自诊断功能，可实时监测传感器状态、电池电量、接口连接等情况，当出现异常时及时发出声光报警，提醒操作人员排查故障。


基于卓越的性能与灵活的操作特性，DRUCK DPI802 350kPa压力校验仪广泛应用于化工、电力、制药、食品加工等多个行业，核心应用场景包括压力变送器校准、压力开关设定、过程压力监测与设备故障诊断等。

在化工行业，该仪器主要用于反应釜压力变送器的定期校准。化工生产中反应釜压力通常控制在0~300kPa范围内，压力波动直接影响反应效率与产品质量。使用DPI802 350kPa型号校准时，操作人员通过快速接头将仪器与变送器连接，选择多点线性校准模式，依次设定0kPa、100kPa、200kPa、300kPa四个校准点，仪器自动生成基准压力并测量变送器输出电流。某化工企业的应用数据显示，使用该仪器校准后，变送器的示值误差从±0.5%FS降至±0.1%FS，有效减少了因压力测量误差导致的产品不合格率。

在电力行业，仪器常用于汽轮机凝汽器真空压力的校准与监测。凝汽器真空度通常维持在-90kPa~-50kPa范围内，直接影响汽轮机的发电效率。DPI802的负压测量能力可精准覆盖该量程，其Premium精度规格在负压区域的测量误差小于0.01%FS，能够及时发现真空系统的微小泄漏。某发电厂通过该仪器实现凝汽器压力的在线校准，将真空度控制精度提升15%，每年可节约发电能耗约2%。

在制药行业，仪器用于无菌生产车间的压力校准与验证。制药生产对车间压力控制要求严苛（通常为10kPa~50kPa正压），以防止外界污染物进入。DPI802支持非腐蚀性液体介质测量，可用于药液输送管道压力传感器的校准，其校准数据可通过USB接口导出并生成符合GMP认证要求的报告，为药品生产质量追溯提供有力支持。


为确保DRUCK DPI802 350kPa压力校验仪的长期稳定运行，需严格遵循操作规范并建立完善的维护体系。操作前应首先检查仪器外观与接口是否完好，确认电池电量充足，根据被校设备类型选择合适的压力介质（气体或液体），避免使用腐蚀性介质损坏传感器。

校准过程中需注意压力调节速率，避免快速加压导致传感器过载（仪器最大承受压力为1.1×FS，即385kPa）。对于负压校准，应缓慢抽取真空，防止压力骤降损坏传感元件。校准完成后需及时清理接口残留介质，关闭仪器电源并妥善存放。

日常维护方面，应定期检查IDOS传感器的零点漂移情况，建议每月进行一次零点校准，校准方法为将压力接口通大气，进入零点校准菜单完成自动校准。电池维护需遵循“浅充浅放”原则，避免过度放电影响电池寿命。仪器的校准周期建议为1年，需由具备资质的第三方机构按照官方技术规格书进行校准，确保测量结果的溯源性。


DRUCK DPI802 350kPa压力校验仪以其高精度、宽量程、强适应性的核心优势，成为中低压工业场景的理想校准设备。其融合IDOS智能传感技术与数字化信号处理技术的测试原理，确保了校准结果的准确性与可靠性；模块化设计与丰富的功能扩展能力，使其能够适配多行业应用需求。通过规范的操作与科学的维护，该仪器可长期稳定运行，为工业生产的压力参数精准控制提供有力保障。未来，随着工业4.0的推进，该系列仪器有望进一步集成无线通讯功能，实现校准数据的远程传输与智能化管理，为工业设备运维的数字化转型提供支撑。
