在航空航天设备运维领域，大气数据系统的校准精度直接关系到飞行安全与运行效率，而可靠的校验设备是保障校准质量的核心支撑。DRUCK ADTS542F大气数据校验仪作为专业级校准设备，集成多参数模拟与高精度测量功能，可精准模拟静压、动压、总压及温度等大气参数，适配空速管、大气数据计算机、压力传感器等设备的校准需求。ADTS542F依托DRUCK成熟的硅技术压力测量方案，精度达±0.04%FS，工作温度覆盖-55~+125℃，符合RTCADO-160等航空行业标准，在民用航空定检、军用飞机维护等场景广泛应用。本文结合航空计量规范与设备技术资料，解析DRUCK ADTS542F大气数据校验仪的测试原理、核心模块及应用价值，展现其在航空校准领域的专业特性。​DRUCK ADTS542F是GE DRUCK生产的大气数据测试仪，主要用于航空器的空速、高度等参数的校验，符合RVSM（缩小航道间距）标准。

核心功能

高精度测量：符合RVSM验证标准，静压和总压测量精度在12个月内优于0.05mbar。

多用途设计：适用于民用飞机现场排故、维修定检及总装测试，支持皮托管系统的泄漏测试和故障排查。

无线通信：通过蓝牙或Wi-Fi与手持终端连接，支持无线数据传输和远程操作。

技术参数

测量范围：

空速：节、公里/小时、米/秒

高度：英尺、米

爬升率：英尺/分钟、米/分钟、米/秒

压力：毫巴、英寸汞柱、帕斯卡等单位

工作环境：温度0~50°C，湿度0~95%非冷凝，工作高度可达55,000英尺（约16,500米）。

注意事项

设备需由具备资质的技术人员操作，遵守安全规范，避免超出最大工作压力（如静压/总压量程）。



DRUCK ADTS542F大气数据校验仪的测试原理以“大气参数精准模拟-被校设备信号采集-标准值比对修正”为核心，通过闭环控制实现大气数据系统的全参数校准。其本质是基于航空计量标准，构建可追溯的“标准物理量-电信号”映射关系，通过模拟飞机飞行过程中的大气环境变化，验证被校设备的测量准确性。DRUCK ADTS542F大气数据校验仪严格遵循JJF1582-2020《大气数据测试仪校准规范》，在压力、温度等参数的模拟与测量上建立了完整的量值溯源体系。​

类别	具体参数/描述
基础信息	品牌：DRUCK（隶属GE测量与控制集团）型号：ADTS542F产地：英国（DRUCK核心生产基地） 功能类型：便携式双通道皮托静压测试仪（集成静压/动压校准，无温度校准功能） 型号解读：“ADTS”为大气数据测试系统缩写，“542”为轻型飞行器适配系列，“F”为无线操控增强款
核心技术参数	压力校准（核心功能）：静压（Ps）量程：115.97mbar-1051.00mbar（对应高度范围3000英尺至55000英尺）动压（Qc） 量程：0.00mbar-368.01mbar（对应空速0-650节）压力精度：12个月内优于0.1mbar（ADTS542F-E3款15个月）压力分辨率：0.01mbar
	衍生参数范围：马赫数：0-0.900Mach爬升率（ROC）：0-6000英尺/分钟发动机压力比（EPR，可选）：支持进气/排气Pt/Ps比值测试
	压力控制性能：压力调节速度：最大109.85mbar/分钟压力稳定度：校准12个月内漂移可忽略
功能特点	多参数同步校准：支持静压、动压、空速、高度、爬升率多参数同步输出与测量，适配轻型飞机大气数据系统测试
	操作界面：ADTSTouch手持终端，彩色触控屏，支持滑动操作、多语言（含中文），内置操作手册
	数据管理：程序存储：支持自定义飞机测试序列存储数据记录：可保存现场测试数据，带时间戳导出接口：USB2.0（兼容数据文件导入导出）
	校准合规性：提供可追溯至国际标准的校准证书，支持ISO/IEC17025校准流程（由授权机构执行）
通信与操控	操控方式：支持终端固定主机、5米电缆连接、蓝牙无线三种模式（终端配2.3dBi增益dipole天线）
	无线特性：符合FCCID:QOQWT41、ICID:5123A-BGTWT41认证标准
适用场景	行业：航空航天（轻型飞机、直升机、无人机）、航空器维修（MRO）、通用航空
	场景：停机坪现场测试、皮托静压系统泄漏检测、航空电子仪器故障查找、RVSM验证前校准
物理规格	外部尺寸：300mm×320mm×420mm（拉杆箱/背包式便携设计）
	重量：13-14kg（含主机与基础配件）
	供电要求：外置电池组：续航4.5小时外接电源：交流电源线（1.8米长）
	防护特性：主机：IP23级防尘防水，工作温度0℃-50℃手持终端：IP65级防尘防水，工作温度20℃-60℃
标准配置	主机：ADTS542F测试仪主机控制终端：ADTSTouch手持终端（含电池组、电源适配器）连接配件：5米终端连接电缆、压力连接软管、Ps/Pt颜色标签 文档与证书：多语言手册、溯源校准证书、配件包
可选配置	1.低空速选项（提升直升机测试精度）2.EPR测试模块（发动机压力比测量） 3.ADTSTouch-ER终端（增强蓝牙范围）4.15个月精度校准服务（ADTS542F-E3款）



压力参数的精准模拟是DRUCK ADTS542F大气数据校验仪测试原理的核心环节。ADTS542F采用伺服控制压力生成单元，通过高精度压力传感器与伺服阀组成闭环控制系统：首先根据校准需求设定目标压力值（如静压-50kPa至2MPa、动压0至2MPa），压力生成单元通过压缩空气或真空源调节压力，内置的DRUCK硅技术压力传感器实时采集实际压力值，与设定值进行比对后，通过PID算法动态调整伺服阀开度，直至实际压力与目标值的偏差控制在±0.04%FS以内。在空速校准场景中，DRUCK ADTS542F大气数据校验仪通过模拟不同动压值，结合温度参数计算对应空速，为被校空速表提供标准信号源。​

温度补偿与多参数协同校准完善了DRUCK ADTS542F大气数据校验仪的测试逻辑。大气参数的关联性决定了校准过程需兼顾温度对压力测量的影响，ADTS542F内置高精度温度传感器，测量范围覆盖-55~+125℃，精度达±0.1℃，可实时采集环境温度并自动修正压力测量值，消除热膨胀效应导致的误差。在大气数据计算机校准中，DRUCK ADTS542F大气数据校验仪同步输出静压、动压、总压及温度信号，模拟从海平面到12000米高空的大气环境变化，采集被校设备输出的高度、空速、马赫数等参数，通过内置算法计算误差值，生成校准曲线。这种多参数协同模拟能力，使ADTS542F可实现对大气数据惯性基准组件（ADIRU）的一体化校准。​


DRUCK ADTS542F大气数据校验仪的可靠性能源于模块化硬件架构与高精度元器件的协同工作。设备核心由压力生成模块、温度控制模块、数据采集与处理模块及通信接口模块组成，各模块通过标准化总线实现数据交互，确保校准过程的稳定性与精准性。DRUCK ADTS542F大气数据校验仪的压力生成模块采用DRUCK专利的硅压阻式压力传感器，该传感器具有高稳定性与低温度漂移特性，在-55~+125℃范围内仍能保持±0.04%FS的精度，为压力模拟提供可靠硬件基础。​

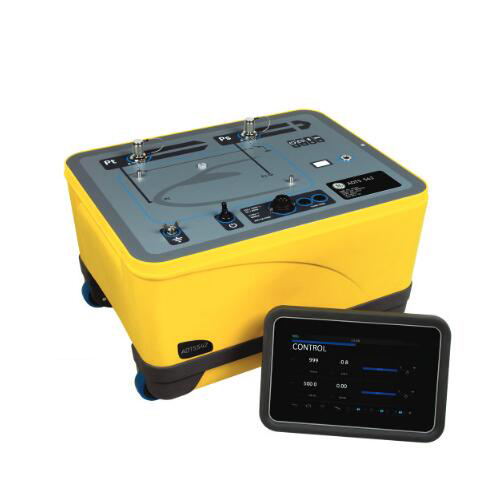

DRUCK ADTS542F大气数据校验仪

温度控制模块是DRUCK ADTS542F大气数据校验仪适配宽温场景的关键。模块采用半导体温控技术，通过Peltier元件实现温度的快速调节，升温速率达5℃/min，降温速率达3℃/min，可在短时间内模拟高空低温与地面高温环境。ADTS542F的温度控制模块还具备温度均匀性补偿功能，通过多点温度采集与算法修正，确保被校设备传感部位的温度与设定值偏差小于±0.3℃。在某航空维修企业的实操中，使用DRUCK ADTS542F大气数据校验仪对波音737NG飞机的大气数据传感器进行校准时，温度模拟的快速响应特性使单台设备校准时间缩短了20分钟。​

数据采集与通信模块提升了DRUCK ADTS542F大气数据校验仪的操作效率与兼容性。设备采用16位高精度ADC芯片，采样频率达100Hz，可实时采集被校设备的电压、电流或数字信号，采样误差小于±0.005%FS。通信接口模块支持GPIB、RS232、USB及以太网接口，可与被校设备、数据处理终端及实验室管理系统实现无缝对接。DRUCK ADTS542F大气数据校验仪还内置了航空专用通信协议解析功能，可直接与采用ARINC429协议的大气数据计算机进行数据交互，无需额外配置协议转换模块，适配民航主流机型的校准需求。​


DRUCK ADTS542F大气数据校验仪在民用航空定检场景中展现出显著的实用价值。在机场维修车间对空客A320系列飞机的空速管进行校准时，维修人员通过DRUCK ADTS542F大气数据校验仪模拟0至300m/s的空速对应的动压信号，同时设定不同静压值模拟不同飞行高度，采集空速管输出的压力信号与标准值进行比对。ADTS542F的多参数同步模拟功能，使原本需要分步骤进行的静压、动压校准合并为一次完成，单根空速管的校准时间从90分钟缩短至45分钟。某航空公司应用数据显示，采用ADTS542F后，机队大气数据系统的定检效率提升了40%。​

在军用飞机的野外维护场景中，DRUCK ADTS542F大气数据校验仪的便携性与环境适应性发挥重要作用。军用飞机常需在缺乏固定校准设施的野外场地进行维护，DRUCK ADTS542F大气数据校验仪采用紧凑型设计，重量仅15kg，配备可充电锂电池，支持连续工作6小时以上，可满足野外无市电环境下的校准需求。在某军用机场的应急维护中，技术人员使用ADTS542F在2小时内完成了3台战机大气数据传感器的校准，其-55℃的低温工作能力确保了在严寒环境下的校准精度，避免了因设备故障导致的飞行任务延误。​

航空零部件生产校准场景进一步凸显DRUCK ADTS542F大气数据校验仪的合规性价值。压力传感器生产企业在出厂校准环节，需按照航空行业标准对产品进行全量程校准，DRUCK ADTS542F大气数据校验仪可预设10组校准程序，涵盖不同量程的压力传感器校准需求，且能自动记录校准数据并生成符合AS9100认证要求的校准报告。某传感器制造商应用ADTS542F后，产品出厂校准的不合格率从1.2%降至0.3%，校准报告的编制时间从每台30分钟缩短至5分钟，大幅提升了生产效率与合规性水平。​



DRUCK ADTS542F大气数据校验仪通过多参数模拟的测试原理、模块化的硬件设计与宽场景的适配能力，构建了航空大气数据系统的专业校准解决方案。其±0.04%FS的压力精度与宽温工作范围保障了校准质量，多接口兼容与便携设计提升了操作灵活性，在民用定检、军用维护、零部件生产等场景中均展现出实用价值。ADTS542F依托DRUCK在压力测量领域的技术积淀，严格遵循航空计量规范，为飞行安全提供了可靠的校准支撑。随着航空业对设备精度与运维效率要求的提升，DRUCK ADTS542F大气数据校验仪凭借精准的模拟能力与场景适配性，将持续在航空校准领域发挥重要作用。​
