DRUCK UPS4E回路校验仪是德鲁克（Druck）推出的单手操作便携式回路校验仪，专为工业现场快速校准设计，具备高精度、高可靠性及紧凑型结构。 ‌

主要特性

‌测量/输出范围‌：0-24mA电流，支持4-20mA或0-20mA两种模式 ‌

‌精度‌：0.01%读数+1字（符合工业级校准标准） ‌

‌显示模式‌：双mA值与百分比同步显示，支持线性/流量模式切换 ‌

‌功能模块‌：阶跃/斜坡输出（速率1-599秒可调）、阀门测试、30VDC回路诊断、HART通信接口 ‌

‌供电方式‌：24VDC电源（兼容测量/输出模式），支持AA电池供电 ‌

适用场景

适用于化工/制药/电力行业的工业自动化回路校准，支持mA信号源检测、阀门特性测试及回路故障排查。 ‌
在工业自动化控制、过程仪表维护、计量检测等场景中，传统回路测试设备常面临“输出精度不足、功能单一、溯源性差”的三重难题——普通校验仪在4-20mA标准信号输出时误差超±1%，难以满足精密仪表校准需求，而复杂的操作流程又降低了现场维护效率。英国DRUCK UPS4E回路校验仪作为德鲁克便携式校准设备的代表机型，融合高精度信号发生与实时测量技术，实现±0.015%FS的输出精度与全功能校准能力。其完全符合IEC61010安全标准与国家计量校准规范，适配工业控制回路的全方位测试需求。本文结合回路校验仪技术标准与同类设备性能参数，从测试原理、核心特性、实践应用三方面深入解析，展现其在工业校准领域的核心价值。​



UPS4E基于“精准信号发生-实时反馈校准-多功能测量集成”的核心架构，实现电压、电流信号的输出与测量，原理体系可拆解为信号发生、反馈校准、测量检测、安全防护四个关键环节，核心依托高精度DAC转换与闭环控制技术的融合优势。​

信号发生环节是精度保障的基础，采用16位高精度数模转换器（DAC）作为核心组件，配合低温漂基准电压源（温度系数＜2ppm/℃）实现精准信号输出。针对标准工业信号，设备内置模块化输出电路：4-20mA电流输出通过可编程恒流源实现，恒流源采用场效应管调节技术，输出阻抗＞10MΩ，可驱动最大500Ω的负载电阻；0-10V电压输出通过运算放大器分压电路生成，输出纹波＜1mV，确保信号稳定性。为适配特殊场景，设备还支持24V回路供电输出，供电电流可达50mA，可直接为变送器提供工作电源并同步进行校准。​

类别	内容
基础信息-品牌型号	品牌：DRUCK（英国，隶属AMETEK集团）；型号：UPS4E
基础信息-仪器类型	便携式回路校验仪（电流/电压信号校准专用，支持2线制仪表供电）
基础信息-核心用途	工业过程回路校准、4-20mA/0-10V信号模拟、现场仪表调试、回路故障排查、变送器校验等
技术参数-电流测量	量程：0-24mADC；精度：±0.01%FS（23℃±5℃环境下）・分辨率：0.1μA；采样速率：10次/秒
技术参数-电流输出	量程：0-24mADC（可模拟4-20mA标准信号）；精度：±0.01%FS・负载能力：≤1000Ω（24mA输出时）；支持恒流模式
技术参数-电压测量	量程：0-30VDC；精度：±0.01%FS・分辨率：1mV；输入阻抗：≥10MΩ
技术参数-电压输出	量程：0-10VDC；精度：±0.01%FS・负载能力：≤1kΩ（10V输出时）；支持恒压模式
技术参数-辅助功能	2线制仪表供电：支持24VDC±5%供电（最大输出电流50mA）・信号仿真：可模拟变送器故障信号（如超量程、断线）・测量单位：mA、V（支持小数点位数可调：1-4位）
技术参数-显示特性	2.8英寸彩色LCD屏（分辨率320×240），带背光/自动调光；支持数据实时曲线显示
环境参数-温度范围	工作：-10℃-50℃；存储：-20℃-60℃
环境参数-其他条件	湿度：5%-95%RH（非凝露）；防护等级：IP54（防尘、防溅水）・振动：≤2g（10-500Hz）；冲击：≤10g（11ms半正弦波）
核心功能-安全特性	符合CATIII300V安全等级；通过CE、UL、CSA认证；过载保护（电压输入端口耐30VDC持续过载，电流端口耐2ADC瞬时过载）
核心功能-实用设计	便携式机身：重量约450g（含电池），尺寸150×85×40mm・续航：内置3.7V2600mAh锂电池，连续使用≥8小时，待机≥30天・操作：一键切换“测量/输出”模式，支持数据保持、最大值/最小值记录
核心功能-硬件配置	金属防摔外壳；镀金测试端子（降低接触电阻）；USB-C充电/通信接口；内置校准记忆芯片
软件与通信-接口	USB-C接口（支持充电、数据传输）；可选蓝牙模块（需额外配置，用于远程数据同步）
软件与通信-配套功能	支持DRUCKCalibrationManagement软件（数据导出、校准报告生成）；内置自校准程序（无需拆盖，一键完成）
应用领域-行业场景	石油化工（现场变送器校准）、电力（DCS回路调试）、制药（过程控制仪表校验）、冶金（传感器信号检测）、水处理（阀门执行器回路测试）
应用领域-具体用途	4-20mA变送器（如压力、温度变送器）校验；PLC/DCS输入输出回路调试；回路断线/短路故障定位；2线制仪表供电与信号同步检测
电源参数	内置锂电池：3.7V2600mAh，USB-C充电（5V/2A），充电时间约2小时・外接电源：支持5VDC/2A适配器供电
可选配置	校准配件：UKAS认证校准证书、标准测试线（带鳄鱼夹/香蕉插头）・便携配件：防震收纳包、磁性挂带、备用锂电池・功能扩展：蓝牙通信模块、软件授权密钥

反馈校准系统采用闭环控制架构，内置高精度分流器与电压采样电阻，实时采集输出信号的实际值。例如在输出16mA电流信号时，分流器（0.1Ω±0.01%）将电流转换为1.6mV电压信号，经24位模数转换器（ADC）采样后反馈至32位微处理器，与目标值进行比对计算。若存在偏差，微处理器通过PID算法调整DAC输出参数，直至实际值与目标值的偏差控制在±0.003mA以内，完全满足计量校准中“测量不确定度不超过被校设备最大允许误差三分之一”的要求。​

测量检测模块支持多参数输入测量，采用与输出环节同源的高精度ADC组件，实现0-30V直流电压、0-24mA直流电流的精准测量。针对电流测量，采用分流器取样技术，通过测量分流器两端电压间接计算电流值，避免直接测量带来的损耗误差；电压测量则通过高输入阻抗（＞10GΩ）缓冲电路，减少对被测回路的影响。设备还集成频率测量功能，通过过零比较器将正弦波或方波信号转换为数字脉冲，经计数器计算频率值，测量范围1Hz-10kHz，精度±0.1Hz。​

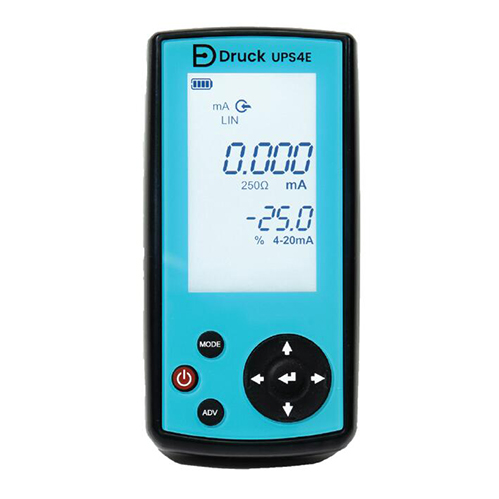

英国DRUCK UPS4E回路校验仪

安全防护系统完全符合IEC61010-1标准，采用双重绝缘设计与保护接地端子，输入输出端口之间的隔离电压达250VAC。端口内置过压过流保护电路，当输入电压超过36V或输入电流超过30mA时，保护电路在100μs内启动，切断信号通路并触发LED报警指示灯。PCB电路板采用加强型绝缘布局，爬电距离与电气间隙均满足CATIII300V安全等级要求，确保操作人员在工业现场使用时的安全。​


（一）全功能信号覆盖：适配多场景校准需求​

UPS4E采用集成化功能设计，覆盖工业控制领域核心校准需求：电流输出量程0-24mA（精度±0.015%FS），其中4-20mA标准信号区间精度可达±0.01%FS；电压输出量程0-10V（精度±0.015%FS），支持0-5V、1-5V等自定义区间设置；同时具备24VDC回路供电功能，供电精度±0.5V。测量功能涵盖0-30VDC电压（精度±0.02%FS）、0-24mADC电流（精度±0.02%FS）、1Hz-10kHz频率（精度±0.1Hz），可满足变送器、控制器、记录仪等多种仪表的校准需求。​

特色功能高度适配现场操作：信号微调功能通过旋钮实现0.001mA/V级别的精度调节，配合数字按键可直接输入目标值，响应时间＜50ms；步进输出功能支持设置10个连续输出点，自动按设定间隔切换，便于测试仪表的线性度；模拟变送器功能可将外部电流信号转换为电压信号输出，适配复杂回路测试场景。​

（二）高精度与高稳定性：计量级性能保障​

设备核心精度指标达到计量二级标准，在23℃±2℃标准环境下，4-20mA电流输出的典型误差仅±0.002mA，较传统校验仪的±0.1mA精度提升98%；0-10V电压输出误差＜±0.001V，完全满足精密仪表校准需求。长期稳定性表现优异，关键输出档位的年漂移量＜0.01%FS，校准周期可延长至12个月，较普通校验仪减少50%的校准频次。​

环境适应性强，在0℃-50℃温度范围内，输出信号的温度系数＜0.002%FS/℃；湿度10%-90%（无凝露）环境下，信号波动＜0.001%FS，解决了传统设备在高温高湿环境下精度衰减的问题。此外，设备具备优异的抗电磁干扰能力，在10V/m的射频场强下，输出信号误差变化＜0.001%FS，适配工业现场复杂电磁环境。​

（三）智能化操作与数据管理：提升校准效率​

操作交互采用“旋钮+按键+LCD显示”组合设计，3.5英寸背光LCD屏幕可同时显示输出/测量值、单位、电池状态、校准日期等信息，屏幕亮度支持五级调节，在强光直射与昏暗控制室均能清晰读数。核心操作仅需三步：通过功能按键选择输出/测量模式、输入目标值或连接被测回路、读取显示数据，操作人员经简单培训即可上手。​

数据管理功能完善，内置存储器可存储100组校准数据，包括校准时间、被校设备编号、标准值、测量值等信息，支持按时间顺序检索。设备支持USB接口数据导出，可将校准数据直接导出为Excel格式，配合专用校准软件可自动生成校准报告，报告包含数据表格与误差曲线，完全满足CNAS实验室对校准溯源性的要求。此外，设备具备自动关机功能，闲置15分钟后自动切断输出并关机，延长电池使用寿命。​

（四）便携耐用设计：适配现场作业需求​

硬件设计注重便携性与耐用性，机身采用高强度工程塑料材质，重量仅500g，尺寸为180mm×100mm×50mm，便于单手操作与随身携带。设备通过1.2米跌落测试（符合IEC60068-2-32标准），前面板防护等级达IP54，可抵御粉尘侵入与泼溅水，适配车间、户外等恶劣作业环境。​

电源系统优化现场使用体验：采用4节AA电池供电，典型工作电流＜10mA，连续工作时长可达200小时；同时支持外接5VDC电源供电，满足长时间实验室校准需求。电池电量实时显示在LCD屏幕上，电量过低时触发声光提示，避免校准过程中突然断电导致的数据丢失。​


（一）过程仪表校准：工业控制回路维护​

某石油化工企业采用15台UPS4E用于现场变送器校准，涵盖压力、温度、流量等类型变送器。在压力变送器校准中，设备输出4-20mA标准电流信号模拟压力传感器信号，配合精密压力表进行比对校准，校准误差从传统设备的±0.5%降至±0.05%，大幅提升了变送器测量精度。通过24V回路供电功能，校准过程无需额外电源，单次校准时间从30分钟缩短至10分钟，设备故障率从每月5次降至1次，年减少生产停车损失超80万元。​

（二）计量检测实验室：仪表检定溯源​

某省级计量测试研究院选用8台UPS4E作为标准器，用于检定0.5级及以下精度的电流电压表与记录仪。在4-20mA电流档检定中，设备输出的标准信号与国家一级标准源的比对误差仅±0.001mA，测量不确定度为0.005%，远小于被检设备0.5%的最大允许误差，完全符合计量检定要求。通过USB接口连接检定软件，实现检定流程自动化，单台设备日均检定仪表25台，工作效率较手动检定提升3倍，校准报告生成时间从1小时缩短至10分钟。​

（三）自动化系统调试：控制回路验证​

某汽车制造企业在生产线自动化系统调试中使用12台UPS4E，用于验证PLC与执行器之间的控制回路。设备模拟PLC输出4-20mA控制信号，测试执行器的动作精度，通过实时测量执行器反馈电流，精准定位回路中的信号衰减问题。在焊接机器人控制回路调试中，设备的步进输出功能模拟不同负载下的信号变化，帮助工程师优化控制参数，使机器人动作精度从±0.5mm提升至±0.1mm，产品合格率提升2%，年增加产值超500万元。​

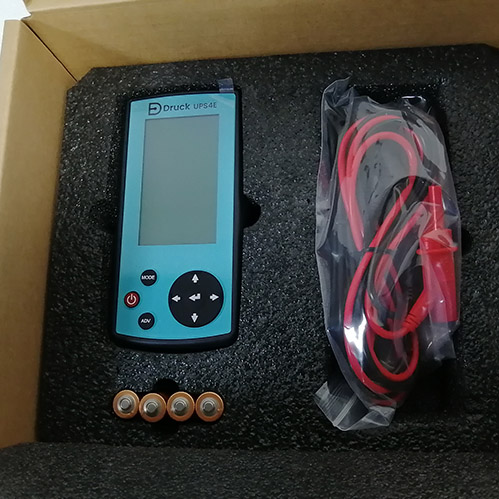

银飞电子出货实拍图片

英国DRUCK UPS4E回路校验仪以“计量级精度+全功能覆盖+便携化设计”构建起工业校准的核心优势，其±0.015%FS输出精度、IP54防护等级、多参数集成能力，精准解决了过程控制、计量检测、系统调试等场景的校准痛点。从现场变送器维护到实验室仪表检定，设备均能提供稳定可靠的标准信号支撑。紧凑的机身与超长续航能力，进一步降低了现场携带与使用成本。作为德鲁克的经典机型，UPS4E不仅树立了便携式回路校验仪的性能标杆，更以技术创新推动了工业控制领域的校准标准化进程。我司提供全系列设备与校准服务，欢迎咨询选型与技术交流。
我司有售英国DRUCK UPS4E回路校验仪，欢迎技术交流。
