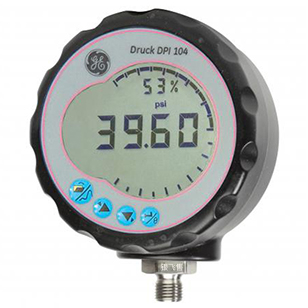

Druck DPI104数字压力表
美国GE|DRUCK 德鲁克 |DPI104 数字压力表 是一个系列。型号分别有DPI104-70KPa，200KPa，700KPa，2MPa，7MPa，20MPa，35MPa，70MPa，100MPa，140MPa。压力表直径95mm含压力接头，厚度是55mm，重量约350g，选配的压力转换接头重量另选。 产品概述 DPI104数字压力表是由微处理器控制的数字压力表，结合在一个紧凑的精度和功能强大和简单易用的软件包。DPI104数字压力表场先进的硅传感器技术与几种方便的设计特点，导致在一个精确的，通用还负担得起的数字测试仪。作为一个......
产品描述
美国GE|DRUCK德鲁克|DPI104数字压力表是一个系列。型号分别有DPI104-70KPa，200KPa，700KPa，2MPa，7MPa，20MPa，35MPa，70MPa，100MPa，140MPa。压力表直径95mm含压力接头，厚度是55mm，重量约350g，选配的压力转换接头重量另选。
产品概述
DPI104数字压力表是由微处理器控制的数字压力表，结合在一个紧凑的精度和功能强大和简单易用的软件包。DPI104数字压力表场先进的硅传感器技术与几种方便的设计特点，导致在一个精确的，通用还负担得起的数字测试仪。作为一个独立过程指标或一盒与广泛证明压力手泵，DPI104数字压力表提供了一个可靠的、经济的大范围的压力传感应用的解决方案。
Features性能参数
产品概述
DPI104数字压力表是由微处理器控制的数字压力表，结合在一个紧凑的精度和功能强大和简单易用的软件包。DPI104数字压力表场先进的硅传感器技术与几种方便的设计特点，导致在一个精确的，通用还负担得起的数字测试仪。作为一个独立过程指标或一盒与广泛证明压力手泵，DPI104数字压力表提供了一个可靠的、经济的大范围的压力传感应用的解决方案。
Features性能参数
• 0.05% full scale (FS) accuracy
• Pressure ranges to 20,000 psi (1400 bar)
• Eleven selectable pressure units
• Large, easy-to-read display with five-digit resolution
• % pressure indication and additional bar graph for quick visual reference
• Temperature compensated accuracy from 14°F to 122°F (-10°C to 50°C)
• 0 to 5V analog output
• Pressure switch test
• Minimum/maximum, tare and alarm functions
• IDOS compatible and RS232 serial interface
• Networking capability (1 to 99 units)
• Stainless steel or Inconel pressure cavity for aggressive media
0.05%全比例（FS）的准确性
•压力范围为20000 psi（1400 bar）
十一个可选的压力单位
易于阅读的显示与五位数字的分辨率
%压力指示和额外的条形图快速视觉参考
•温度补偿精度从14°F到122°F（- 10°C至50°C）
•0到5V的模拟输出
压力开关测试
•很小/较大，皮重和报警功能
•IDOS兼容RS232串行接口
网络能力（1至99个单位）
•不锈钢或镍压力腔的腐蚀性介质
DPI104数字压力表规格参数
通用压力模块（UPM）能力upmmodules可以连接到DPI 104提高精度和延长的压力范围。
电池DPI 104提供一个9V碱性电池，mn1604型。为了提高性能，9V锂电池（不提供由GE）建议。
压力口•1 / 4 NPT或BSP男性为单位到10000 psi（700 bar）•9 / 16 x 18的锥面连接15000 psi（1000 bar）和20000 psi（1400 bar）单位
外壳•外壳材料：ABS／PC塑胶密封4型/ IP65•浸湿部件：全不锈钢（316）或因科镍合金焊接压力腔与腐蚀介质的相容性。
欧规cemarked
经典的Pro软件该软件包允许用户控制DPI 104远程通过计算机屏幕上的虚拟仪器面板。校准数据可以以图形格式记录、查看和打印，或作为校准证书。
很小系统要求英特尔Windows 95或更高®奔腾
参数
储存温度- 4°F至158°F（- 20°C至70°C）
尺寸直径：3.74毫米（95毫米），不包括压力配件深度：2.17（55毫米）
重量13盎司（350克）近似
机械振动对Def Stan 66-31 CAT III，8.4
机械冲击标准61010:2001
电气环境•EMC：bsen61326-1:1998 + a2:2001•电气安全：标准61010:2001•机械安全压力设备directive_class：工程实践（SEP）选项
一）连接电脑PC机的串口引线；P / N ia4090-1-v0 B）104 dpi UPM电源引线；P / N ia4101-1-vo采用远程UPM IDOS sensor_option C还要求C）通用12V外接电源使用UPM IDOS远程传感器P / N 191-129 D）物理专业软件（包括pclead）；1s-sicalpro-dpi104 E）交配引脚插座插头开关试验，所需的电压输出，外部电源和报警P / N 1s-04-0027 F）9 / 16 x 18的3 / 8的BSP适配器连接到PV 212 P / N 182-190
订购信息
请注明以下（适用）1。模型2 DPI 104。压力范围、类型（G，A或SG）和压力连接需要。三.选项，如果需要的话。请订购单独的项目。
选购配件（美国GE|DRUCK德鲁克|DPI104数字压力表）
Pneumatic and Hydraulic Test Kits
The DPI 104 is included as a standard component in these test and calibration kits:
Low Pressure Pneumatic Test Kit Includes: DPI 104; ranges to 30 psi (2 bar), PV 210 low pressure pneumatic test pump, hose, adaptors, seal kit and case.
Pneumatic Test Kit Includes: DPI 104; ranges to 300 psi (20 bar), PV 211 pneumatic test pump, hose, adaptors, seal kit and case.
Hydraulic Test Kit Includes: DPI 104; ranges to 15,000 psi (1000 bar), PV 212 hydraulic test pump, hose, adaptors, seal kit and case.
Pneumatic and Hydraulic Test Kit Includes: DPI 104; ranges to 10,000 psi (700 bar), PV 411A combined pneumatic and hydraulic test pump, hydraulic reservoir, hose, adaptors, seal kit and case.
Pressure Range Chart
Code Pressure Range Pump options
04 10 psi (700 mbar) PV210
07 30 psi (2 bar) PV210
10 100 psi (7bar) PV211, PV411A
13 300 psi (20 bar) PV211., PV411A
16 1000 psi (70 bar) PV212, PV411A
18 3000 psi (200 bar) PV212, PV411A
20 5000 psi (350 bar) PV212, PV411A
22 10,000 psi (700 bar) PV212, PV411A
23 15,000 psi 1000 bar) PV212
04 10 psi (700 mbar) PV210
07 30 psi (2 bar) PV210
10 100 psi (7bar) PV211, PV411A
13 300 psi (20 bar) PV211., PV411A
16 1000 psi (70 bar) PV212, PV411A
18 3000 psi (200 bar) PV212, PV411A
20 5000 psi (350 bar) PV212, PV411A
22 10,000 psi (700 bar) PV212, PV411A
23 15,000 psi 1000 bar) PV212
