PV212-22-TK-BSP手钳式液压泵套件

PV212-22-TK-BSP 是可以测试测量范围在700bar/10000psi的液体压力的手钳式液压泵套件。PV212泵是一款可以测试液体压力的手钳式的压力泵,采用300系列不锈钢、黄铜、镀镍黄铜、Pyrex,丁腈、聚氨酯和聚四氟乙烯材料研制而成。可以轻松地产生液压力,结构材料使其与大多数流体介质兼容,可为许多腐蚀性应用提供可选密封套件,内置游标提供良好的控制,即使在高压下也易于调整。双级泵包括一个选择阀,该选择阀可提高充注速度并大大降低压力产生高压所......

产品描述

PV212-22-TK-BSP是可以测试测量范围在700bar/10000psi的液体压力的手钳式液压泵套件。PV212泵是一款可以测试液体压力的手钳式的压力泵,采用300系列不锈钢、黄铜、镀镍黄铜、Pyrex,丁腈、聚氨酯和聚四氟乙烯材料研制而成。可以轻松地产生液压力,结构材料使其与大多数流体介质兼容,可为许多腐蚀性应用提供可选密封套件,内置游标提供良好的控制,即使在高压下也易于调整。双级泵包括一个选择阀,该选择阀可提高充注速度并大大降低压力产生高压所需的作用力,可提供可选的泄压阀,以保护连接的仪表。测量范围在0~70Mpa或者100Mpa,用户在选型时需要确定需要的量程,螺纹规格等。为测试仪器提供过压保护。
PV212-22-TK-BSP

PV212-22-TK-BSP手钳式液压泵套件使用说明书

与蒸馏水或矿物油兼容
压力高达15000 psi(1000 bar)的液压泵
大容量Pyrex可在运行期间加注的储液罐
微调游标,实现精细控制
快速启动和产生压力
可选泄压阀,泄压阀为降低压力提供出色的控制
“Skydrol”、“Fyrquel”制动液选件可用
PV212-10K (0~10,000psi/0~700bar)
PV212-15K (0~15,000psi/0~1000bar)

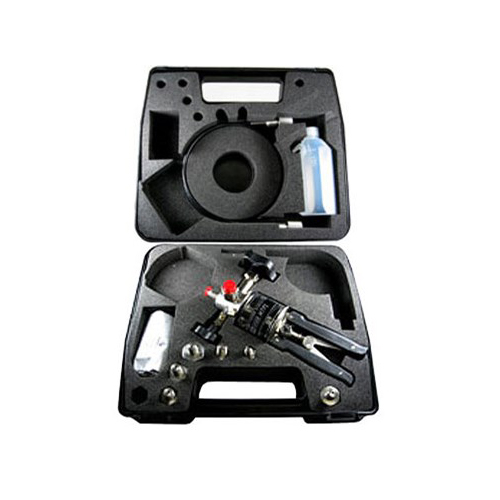

PV212-22-TK-BSP液压测试泵套件标准配置

PV212-22手钳式液压泵
便携箱
高压软管套件
100cc透明充液瓶
适配套件

PV212-22-TK-BSP手钳式液压泵套件可选配置

PV212-SK用于Druck PV212液压手动泵的活塞密封套件,压力在700bar和1000bar液压泵的活塞密封件
PV212-SK活塞密封件

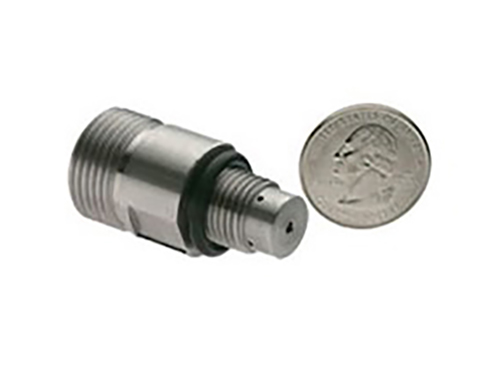

PRV12可调泄压阀
旋入PV212或HTP1手动泵背面以释放压力的阀门,为测试仪器提供过压保护,采用出厂预设配置,可根据具体要求进行调整,采用303不锈钢材料制做,矿物油、蒸馏水、“Skydrol”版本可选,较大工作压力15000psi(1000bar)。
PRV12可调泄压阀
GE Druck hk212软管套件
高压软管和适配器套件,可选择长度和NPT或BSP连接,标准不锈钢/尼龙结构,适合与油或水一起使用,可提供可选密封件以容纳“Skydrol”和制动液。
自密封软管和接头
14,500psi (1,000bar) 工作压力
36,200psi (2,500bar) 爆破压力
非常低的体积膨胀
尼龙、不锈钢、黄铜、聚四氟乙烯、丁腈结构
HK212软管套件

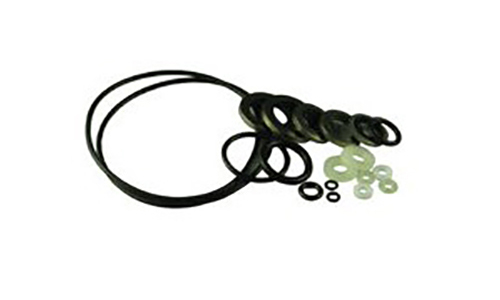

PV212-SK-FULL
HTP1或PV212手动泵的替换密封件。
PV212-SK-FULL

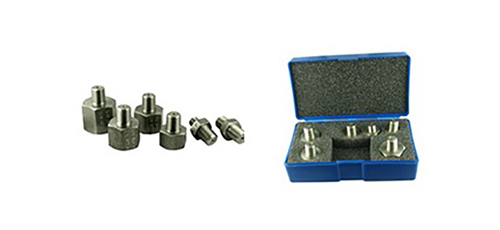

PV-NPT-QF压力转接头适配器DRUCK PV212-22-TK-B-22S液压测试套件。适合用于PV212手动液压泵的适配器套件,可选择NPT或BSP,压力不超过1000bar。
PV212适配器

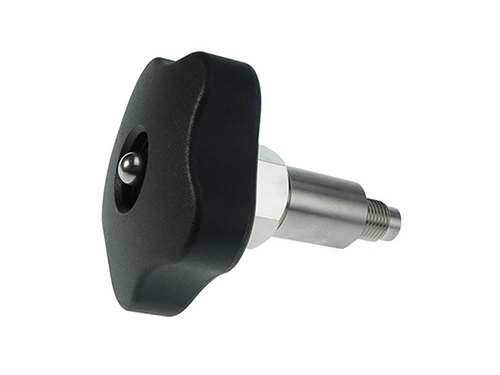

01-0657微调游标
用于微调HTP1或PV212手动泵。
01-0657微调游标

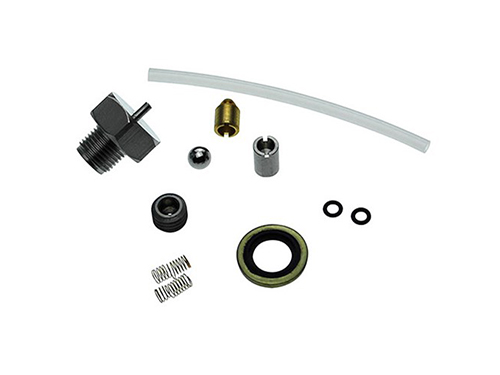

01-0887压力止回阀套件
适用于HTP1或PV212手动泵。
01-0887压力止回阀套件

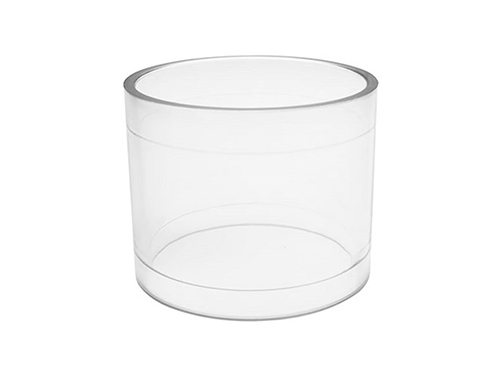

184-153塑料储液罐
用于HTP1或PV212手动泵。
184-153塑料储液罐

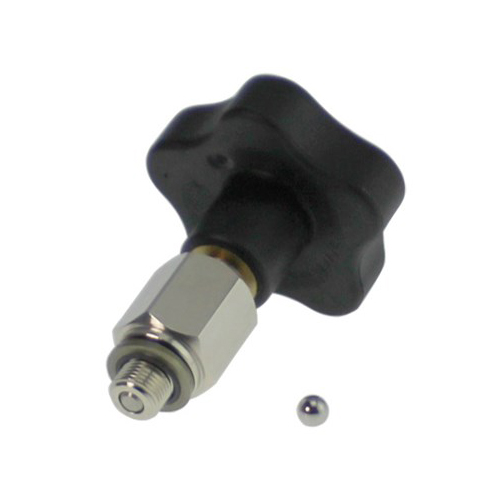

PV212A121M2038-5释放阀组件
PV212和HTP1液压手动泵的更换部件。
PV212A121M2038-5释放阀组件

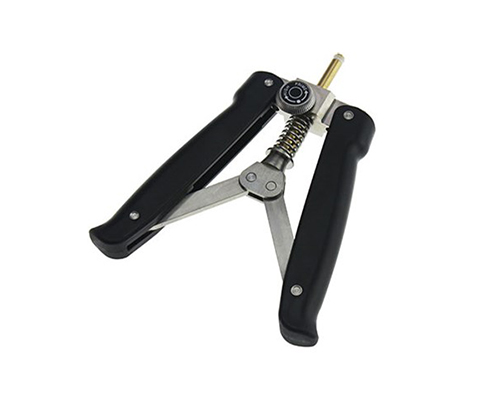

PV212A121M2038-3手柄/活塞组件
剪刀式泵手柄,适用于PV212,700或1000bar。
PV212A121M2038-3手柄

PV212液压测试泵配件操作说明书

Part Number Description
PV212-Adaptors1 PV212 Set of BSP to BSP Adaptors
PV212-Adaptors2 PV212 Set of BSP to NPT Adaptors
PV212-Adaptors3 PV212 set of NPT to NPT Adaptors
PV212-TC PV212 Transit Case
PV212-SK PV212 Common Service Kit
HK212-B-1 High Pressure Hose Kit (1m BSP)
HK212-B-2 High Pressure Hose Kit (2m BSP)
HK212-N-1 High Pressure Hose Kit (1m NPT)
HK212-N-2 High Pressure Hose Kit (2m NPT)
PRV212-1 Pressure Relief Valve 50 bar
PRV212-2 Pressure Relief Valve 200 bar
PRV212-3 Pressure Relief Valve 400 bar
PRV212-4 Pressure Relief Valve 700 bar
PRV212-5 Pressure Relief Valve 1000 bar
1S-PRVSK1 PRV212 Relief Valve Common Seal Kit
PV212A121M2038-1 PV212-22 Fine Control Assembly 700 bar
PV212A121M2038-2 PV212-23 Fine Control Assembly 1000 bar
PV212A121M2038-3 PV212-22 Handle/Piston Assembly 700 bar
PV212A121M2038-4 PV212-23 Handle/Piston Assembly 1000 bar
PV212A121M2038-5 PV212 Common Release Valve Assembly
PV212A121M2038-6 PV212 Pump Labels
PV212-SK-FULL PV212 Common Seal Kit

PV212-22-TK-BSP手钳式液压泵套件选型说明书

                        Ordering Information
Use this table to order “PV212-X”
PV212 PV212 Hydraulic Hand Pump
  -22 700 bar/10000 psi
  -23 1000 bar/15000 psi
    -P Pump Only   (Pump supplied in cardboard box, with basic BSP and NPT adaptors)
    -TK Pump Test Kit (Pump supplied in Transit case with relevant adaptor kit and hoses)
    -104 Pump Test Kit (Pump supplied in Transit case with relevant adaptor kit, hoses, PRV, and DPI104)
    -104S Pump Test Kit (Pump supplied in Transit case with relevant adaptor kit, hoses, PRV, and DPI104S)
      -B BSP
      -N NPT
        -16A See tables below
        -16G See tables below
        -18S See tables below
        -20S See tables below
        -22S See tables below
        -23S See tables below
PV212 -22 -104S -B -16A (Typical Model Number)
Other examples may be: PV212-22-P (Pump Only)
PV212-22-TK-B (Pump Kit with BSP Fittings)
PV212-23-104S-B-16A (Pump Kit with BSP Fittings & DPI104-IS)
文章来源于DRUCK 德鲁克
