适用于工业和商业用途以及要求苛刻的家庭使用的精度等级B

由于根据MID（合格评定程序模块B和D）在工厂进行了初始校准，因此适合于计费

通过四象限测量来测量能源进出口

通过获取电流和电压的THD以及中性线电流IN的廉价电源监控

通过集成总线接口（M-Bus，Modbus RTU，Modbus TCP，LON或BACnet）或通用脉冲输出（2 ea。S0，具有可调的脉冲速率和持续时间，以及可选的电压范围）进行灵活的通信

具有LED背景照明的高对比度3行LCD（42x28mm）

即使转换比可调，也可以进行校准

可选地集成负载配置文件，具有事件记录器，每天96个注册周期，共60天（例如，过电压或更改CT / VT值）

8种价格输入，可以根据未来的能源市场价格结构进行调整：4种价格（标准控制为硬件控制），4种附加总线的价格（由软件控制）

由于防篡改盖和禁用配置，排除了误操作

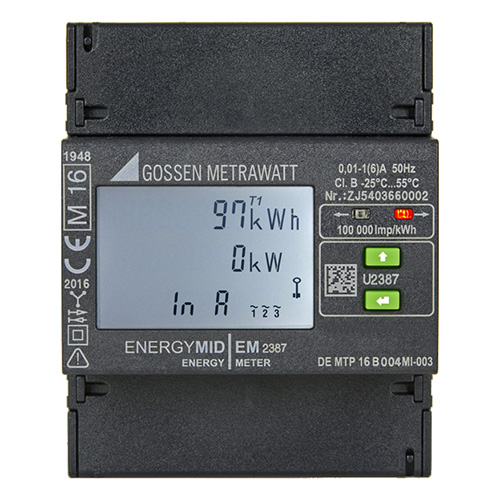

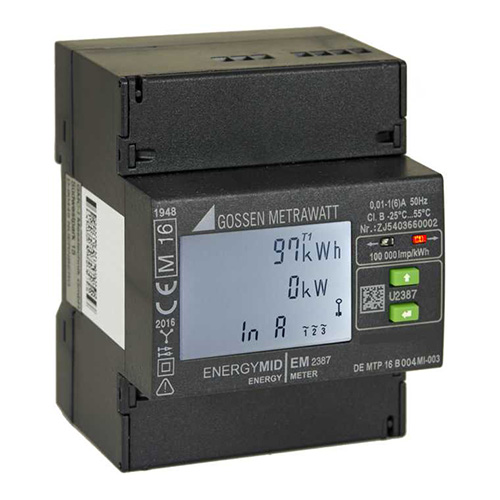

新一代ENERGYMID电能表为您开启全新的潜在节约，具有集成接口 的非常紧凑的设计使用户在分配器或控制柜中留出更多空间以实现其他必要功能。由于ENERGYMIDEM2387电能表的安装工具和连接错误的集成诊断，安装速度更快更简单。此外，通过ENERGYMID，用户只需根据需要的功能进行选择，因为除了标准型号之外，还可根据需要扩展电能表，并提供单独的功能和接口，从而满足分电器和控制机柜严格要求的解决方案，不断增加的便利性以及控制和监测功能的需求，正在分配器和控制柜中占据越来越大的空间。与此同时， 用于将计量表与计费和优化系统以及楼宇自动化联系起来的灵活通讯变得越来越重要。由于有多种接口和超小型外壳(72mm)，经过校准的ENERGYMID电能表是工业，家庭，商业和建筑管理应用中能量记录的完美解决方案。

ENERGYMIDEM2387应用说明书

ENERGYMIDEM2387电能表的功能范围说明

Meter Family		MIDENERGY METERS 1					ENERGYMIDEM New!
Nominal current (current limit value)		5(65) A		1(6) A (incl. 5(6) A)			5(80) A		1(6) A (incl. 5(6) A)
Mains type	2-wire system	U1281		U1381			EM2281		EM2381
	3-wire system				U1387					EM2387
	4-wire system		U1289			U1389		EM2289			EM2389
Connection	Direct	✓	✓				✓	✓
	Via transformer			✓	✓	✓			✓	✓	✓
Input voltage	100 ... 110 V L–L				✓	✓				✓	✓
	230 V L–N	✓		✓			✓		✓
	400 V L–L		✓		✓	✓		✓		✓	✓
	500 V L–L				✓					✓
4 quadrant measurementNew!		—	—	—	—	—	✓	✓	✓	✓	✓
LCD	1 main and 1 aux. display	✓	✓	✓	✓	✓	—	—	—	—	—
	1 main and 2 aux. displays	—	—	—	—	—	✓	✓	✓	✓	✓
Type	Housing width	125.5 mm (7 standard width units)					72 mm (4 standard width units)		72 mm (4 standard width units)
Pulse output		1 Pulse output					2 Pulse outputs
	S0, standard, calibrated	✓	✓	✓	✓	✓	Optional	Optional	Optional	Optional	Optional
	S0, programmable	✓	✓	✓	✓	✓	Optional	Optional	Optional	Optional	Optional
	230 V, standard, calibrated	✓	✓	✓	✓	✓	Optional	Optional	Optional	Optional	Optional
	230 V, programmable	✓	✓	✓	✓	✓	Optional	Optional	Optional	Optional	Optional
	Customer-specific S0, calibrated	✓	✓	✓	✓	✓	Optional	Optional	Optional	Optional	Optional
Transformer ratios	CT = VT = 1, main display for secondary, calibrated	—	—	✓	✓	✓	—	—	✓	✓	✓
	CT, VT programmable aux. dis- play for sec., programmable	—	—	Optional	Optional	Optional	—	—	Optional	Optional	Optional
	Fixed CT, VT, main display for primary, calibrated	—	—	Optional	Optional	Optional	—	—	Optional	Optional	Optional
Approval	MID	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
	MID and calibration certificate	Optional	Optional	Optional	Optional	Optional	Optional	Optional	Optional	Optional	Optional
Options
Multifunctional variants	U, I, P, Q, S, PF, f	Optional	Optional	Optional	Optional	Optional	Optional	Optional	Optional	Optional	Optional
	Reactive energy	Optional	Optional	Optional	Optional	Optional	Optional	Optional	Optional	Optional	Optional
	THD, IN New!	—	—	—	—	—	Optional	Optional	Optional	Optional	Optional
Bus connection	LON	Optional	Optional	Optional	Optional	Optional	Optional	Optional	Optional	Optional	Optional
	M-Bus	Optional	Optional	Optional	Optional	Optional	Optional	Optional	Optional	Optional	Optional
	TCP/IP New! (BACnet, Modbus TCP, HTTP)	—	—	—	—	—	Optional	Optional	Optional	Optional	Optional
	Modbus RTU New!	—	—	—	—	—	Optional	Optional	Optional	Optional	Optional
Tariffs New!	4 tariffs (hardware controlled)	—	—	—	—	—	✓	✓	✓	✓	✓
	Additional 4 tariffs via bus 2	—	—	—	—	—	Optional	Optional	Optional	Optional	Optional
24 V DC auxiliary power		Optional	Optional	Optional	Optional	Optional	—	—	—	—	—
Counter reading profile New!		—	—	—	—	—	Optional	Optional	Optional	Optional	Optional
